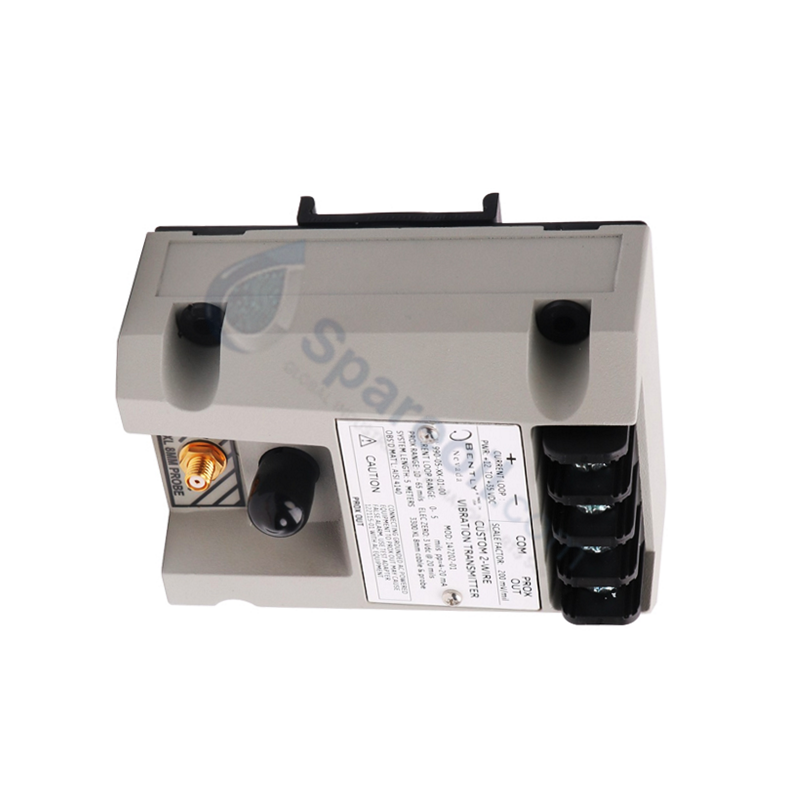

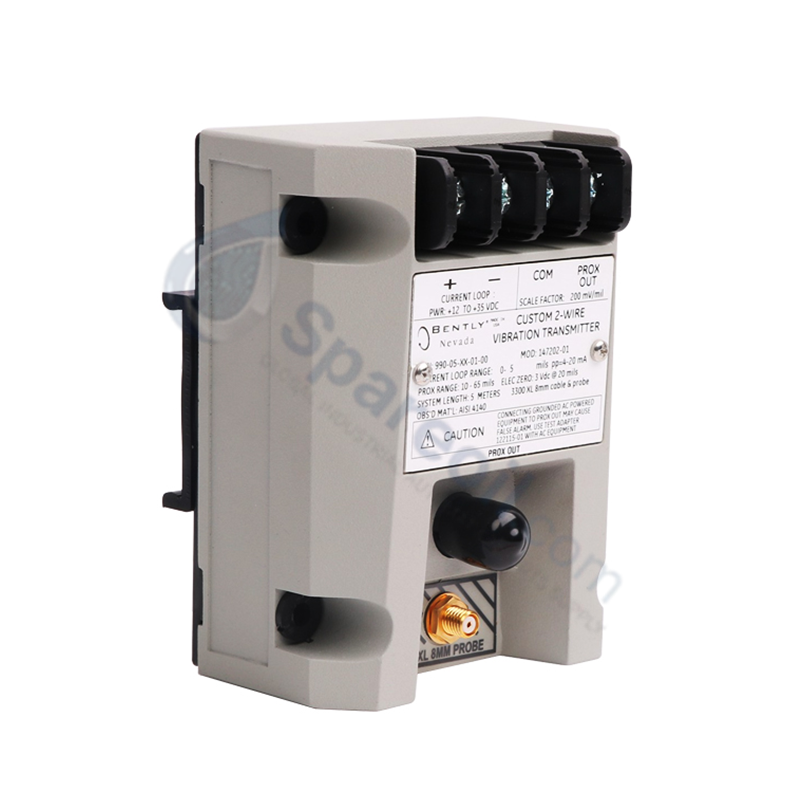

جهاز إرسال الاهتزازات بنتي نيفادا 990-05-50-01-CN 990

التوفر: 10 متوفر في المخزون

تم تكوين Bently Nevada 990-05-50-01-CN (جهاز إرسال الاهتزاز 990) لتكييف إشارة التقارب وتنفيذ الحلقة الحالية 4-20 مللي أمبير في معماريات...

رمز المنتج: 990-05-50-01-CN

Manufacturer: Bently Nevada
Product No.: 990-05-50-01-CN
Product Type: مرسلات الاهتزاز
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين Bently Nevada 990-05-50-01-CN (جهاز إرسال الاهتزاز 990) لتكييف إشارة التقارب وتنفيذ الحلقة الحالية 4-20 مللي أمبير في معماريات حماية الآلات، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

رمز الخيار	وصف الخيار	التعريف الفني
990	النموذج الأساسي	جهاز إرسال اهتزاز بسلكين
-05	خيار المقياس الكامل	نطاق قياس الإزاحة 0-5 مل بوصة (0-100 ميكرومتر بوصة)
-50	خيار طول النظام	طول النظام الإجمالي 5.0 أمتار (16.4 قدمًا) مطابق لكابل المجس
-01	خيار التركيب	مشابك سكة DIN مقاس 35 مم مدمجة
-CN	خيار موافقة الوكالة	اعتمادات شهادة خاصة بالدولة لمنطقة الصين

المواصفات الفنية

المعلمة	المواصفة
النموذج	990-05-50-01-CN
العلامة التجارية	بنتلي نيفادا
الأصل	الولايات المتحدة الأمريكية
نوع المنتج	أجهزة إرسال الاهتزاز
نطاق المقياس الكامل	0-5 مل بوصة (0-100 ميكرومتر بوصة)
طول النظام	5.0 أمتار (16.4 قدمًا)
واجهة التركيب	مشابك سكة DIN مقاس 35 مم
مواد المجس	طرف PPS، غلاف AISI 303/304 SST، كابل متحد المحور FEP 75 أوم
قوة الشد	222 نيوتن (50 رطلاً قوة) كحد أقصى (من علبة المجس إلى السلك)
موافقة الوكالة	اعتمادات خاصة بالدولة CN
درجة حرارة التشغيل	تصنيف درجة حرارة جهاز الإرسال الميداني الموسع
الأبعاد	ملف غلاف وحدة تركيب DIN 990 القياسي
الوزن	0.82 كجم (صافي) / 2.0 كجم (شحن)
استهلاك الطاقة	يعمل بالحلقة عبر حلقة خرج تيار 4-20 مللي أمبير

التحقق من جهد الفجوة (أهداف -10 VDC) وديناميكيات الدوار

تقوم دائرة إثارة جهاز الإرسال بتشغيل نظام المجس المحوري المتصل 75 أوم، وتحويل التباين الديناميكي للفجوة إلى إشارة خرج مستمرة 4-20 مللي أمبير تتناسب مع سعة الاهتزاز من الذروة إلى الذروة. يتطلب التشغيل التحقق من جهد الفجوة لضمان تثبيت طرف المجس عند الإزاحة المادية المحددة، وتحقيق جهد تحيز -10 VDC عند طرف الإشارة الخام. تسمح معالجة تغيرات إشارة تيار إيدي عالية التردد بتقييم دقيق لديناميكيات الدوار وحركة العمود دون قطع الإشارة أو تأخير الطور.

الأسئلة المتداولة

س: كيف يتم تركيب وحدة الإرسال المادية داخل خزائن التحكم؟

ج: يتضمن تكوين الخيار 01 مشابك تثبيت مثبتة مسبقًا مصممة للتثبيت الآمن مباشرة على قضبان DIN القياسية مقاس 35 مم.

س: ما هي مواصفات بناء المواد الميكانيكية لواجهة المجس؟

ج: تتميز مجموعة المجس بطرف من كبريتيد البوليفينيلين (PPS)، وعلبة من الفولاذ المقاوم للصدأ AISI 303 أو 304، وكابل محوري معزول بـ FEP 75 أوم مصنّف بقوة شد تبلغ 222 نيوتن (50 رطلاً قوة).

س: كيف يتم توصيل الطاقة إلى وحدة الإرسال أثناء التشغيل المستمر؟

ج: يتم توفير الطاقة عبر دائرة الخرج ذات السلكين، وتسحب تيار حلقة التشغيل مباشرة من واجهة الإدخال التناظرية 24 VDC لنظام التحكم المتصل.

إرشادات التثبيت الميداني

قم بتثبيت وحدة الإرسال على سكة DIN نظيفة مقاس 35 مم داخل العلبة الميدانية، مع التحقق من ارتباط المزلاج الميكانيكي.
قم بتوجيه كابل مجس القرب المحوري 75 أوم وقم بتوصيل الوصلة الملولبة بواجهة الإدخال، وشدها يدويًا.
تحقق من جهد الفجوة الثابت DC باستخدام مقياس متعدد عبر نقاط اختبار المجس، مع ضبط عمق المجس المادي لمطابقة خط الأساس -10 VDC.
قم بتوصيل خرج الحلقة ذات السلكين بكتلة طرف نظام التحكم باستخدام أسلاك ميدانية مجدولة ومحمية.
قم بإنهاء درع الكابل بقضيب تأريض الخزانة عند نقطة أرضية واحدة لقمع الضوضاء الكهربائية وتيارات حلقة الأرض.
