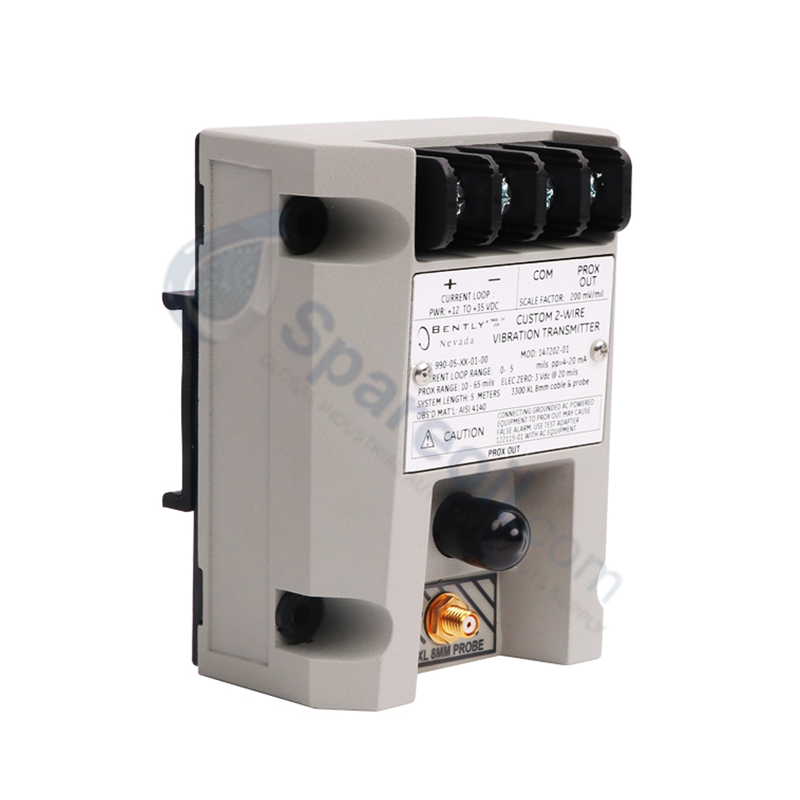

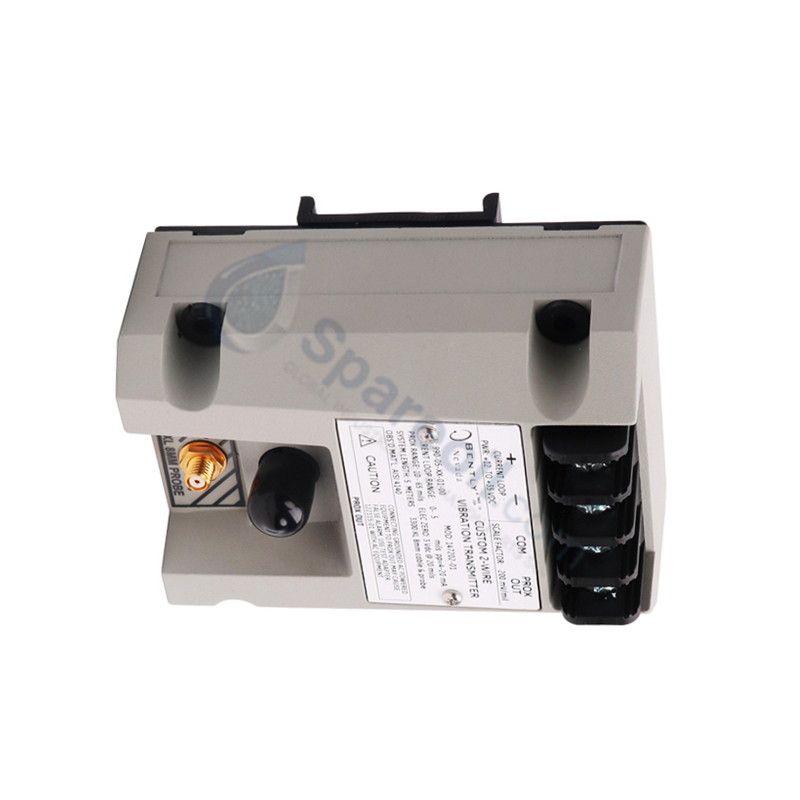

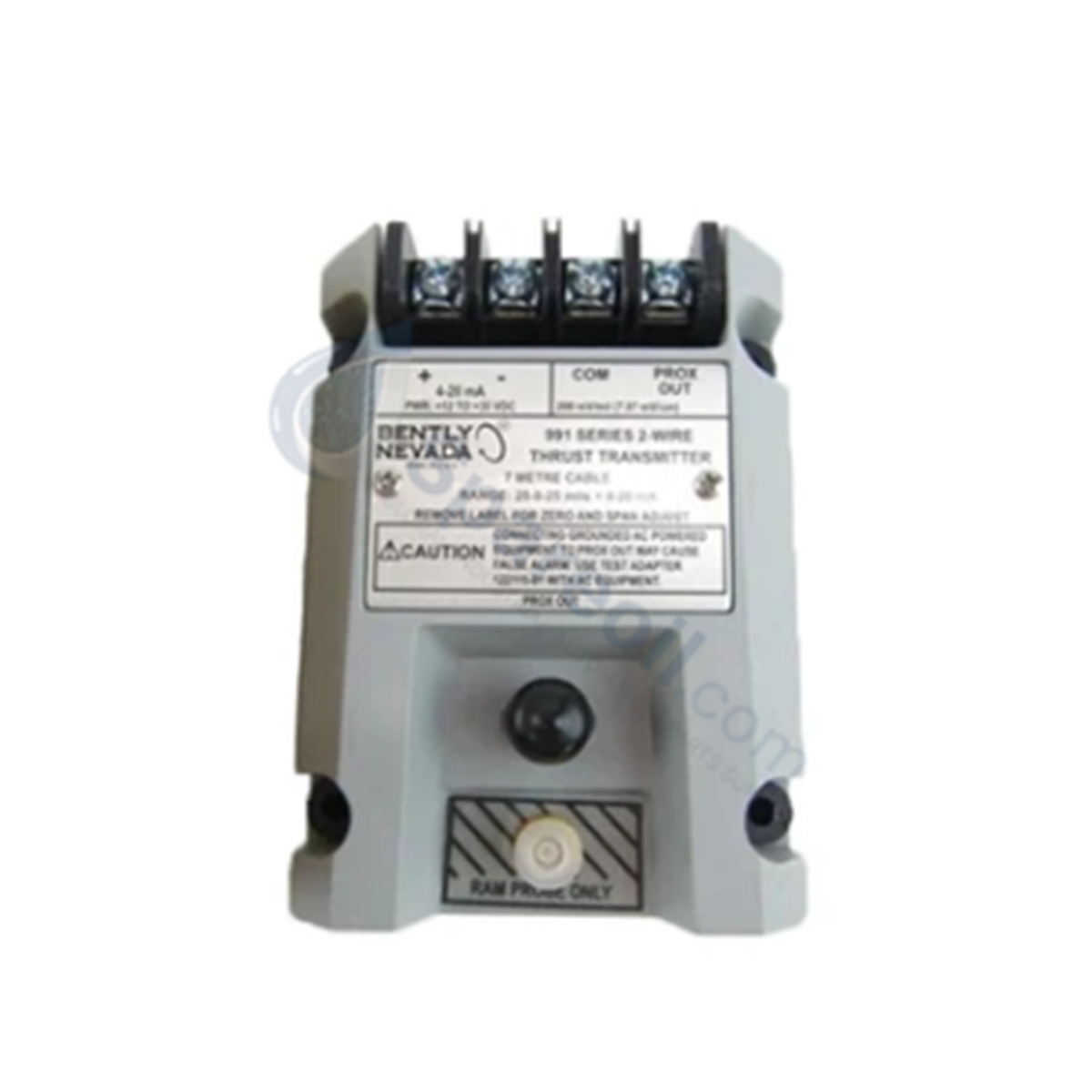

تم تكوين جهاز Bently Nevada 990-04-50-01-00 (جهاز إرسال الاهتزاز 990) لتكييف إشارة مسبار القرب وتحويل حلقة التيار 4-20 مللي أمبير في شبكات حماية الآلات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
تفكيك اللاحقة ومصفوفة النموذج
| رمز الخيار | وصف الخيار | التعريف الفني |
|---|---|---|
| 990 | النموذج الأساسي | جهاز إرسال اهتزاز بسلكين |
| -04 | خيار المقياس الكامل | نطاق سعة الإزاحة 0-4 مل pp (0-100 ميكرومتر pp) |
| -50 | خيار طول النظام | طول النظام الكلي المعاير 5.0 أمتار (16.4 قدم) |
| -01 | خيار التركيب | مشابك سكة DIN مقاس 35 مم مثبتة مسبقًا |
| -00 | خيار موافقة الوكالة | لا تتطلب موافقات وكالات المناطق الخطرة |
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الموديل | 990-04-50-01-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| نوع المنتج | أجهزة إرسال الاهتزاز |
| جهاز الإدخال | يقبل مسبار تقارب 3300 NSv غير متصل وكابل تمديد |
| نطاق المقياس الكامل | 0-4 مل pp (0-100 ميكرومتر pp) |
| طول النظام | 5.0 أمتار (16.4 قدم) |
| إشارة الخرج | تيار حلقة 4-20 مللي أمبير متناسب |
| الحد الأقصى لمقاومة الحلقة | 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار | 23 مللي أمبير نموذجي |
| مصدر الطاقة | مدخل +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال |
| التركيب | مشابك سكة DIN مقاس 35 مم |
| درجة حرارة التشغيل | تصنيف جهاز الإرسال القياسي 990 |
| الوزن | 2 كجم (وزن الشحن) |
| استهلاك الطاقة | يعمل بالحلقة عبر خط إمداد +12 إلى +35 فولت تيار مستمر |
التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) وقمع التداخل
تقوم الوحدة بتكييف مدخلات إشارة التيار الدوامي الخام الناتجة عن مسبار تقارب 3300 NSv عبر طول نظام مُضبط يبلغ 5.0 أمتار. يتطلب بروتوكول التثبيت التحقق من جهد الفجوة عند أطراف مراقبة الإشارة الخام لضمان هدف خط أساس ثابت يبلغ -10 فولت تيار مستمر في منتصف الامتداد. يحافظ الترشيح الداخلي والإنهاء المحمي على قمع التداخل وسلامة الإشارة عند تركيب أجهزة إرسال متعددة متجاورة على قضبان DIN المشتركة للخزانة.
الأسئلة المتداولة
س: ما هي أقصى معاوقة مسموح بها للحلقة لهذا الجهاز عند أقصى جهد؟
ج: عند جهد تشغيل يبلغ 35 فولت تيار مستمر، يبلغ الحد الأقصى لمقاومة الحلقة الكلية 1000 أوم، بما في ذلك جميع مقاومات كابلات التوصيل البيني.
س: كيف تتعامل الدائرة الداخلية مع ظروف الحلقة الزائدة عن النطاق؟
ج: يشتمل جهاز الإرسال على دائرة داخلية لتحديد التيار مضبوطة على عتبة نموذجية تبلغ 23 مللي أمبير لحماية بطاقات مراقبة الحلقة النهائية أثناء أحداث الاهتزاز الزائدة عن النطاق.
س: ما هو نطاق إدخال الطاقة الذي يجب توفيره لأطراف التوصيل الميدانية؟
ج: تتطلب الوحدة مصدر طاقة خارجيًا يوفر ما بين +12 فولت تيار مستمر و +35 فولت تيار مستمر مباشرة عبر أطراف جهاز الإرسال لتشغيل حلقة القياس 4-20 مللي أمبير.
إرشادات التركيب الميداني
- قم بتركيب وحدة جهاز الإرسال مباشرة على سكة DIN مؤرضة مقاس 35 مم، مع التحقق من تثبيت القفل الميكانيكي.
- قم بتوصيل موصل الكابل المحوري لمسبار تقارب 3300 NSv بواجهة إدخال جهاز الإرسال، وتثبيته يدويًا بإحكام.
- تحقق من جهد الفجوة الثابت بالتيار المستمر باستخدام مقياس متعدد متصل بأطراف الاختبار، واضبط عمق إدخال المسبار لتحقيق -10 فولت تيار مستمر.
- قم بتوصيل كابل محمي بسلكين من أطراف الإدخال التناظري 24 فولت تيار مستمر لنظام التحكم إلى توصيلات الطاقة/الخرج لجهاز الإرسال.
- قم بإنهاء درع الكابل الميداني بقضيب تأريض الخزانة عند نقطة واحدة للتخفيف من حلقات الأرض والتداخل الكهرومغناطيسي.
