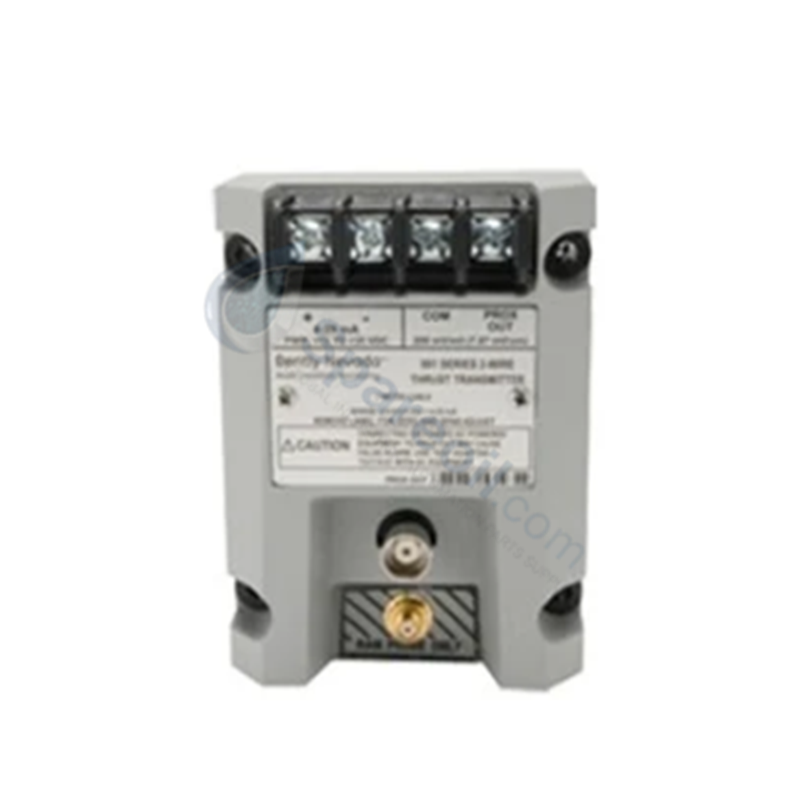

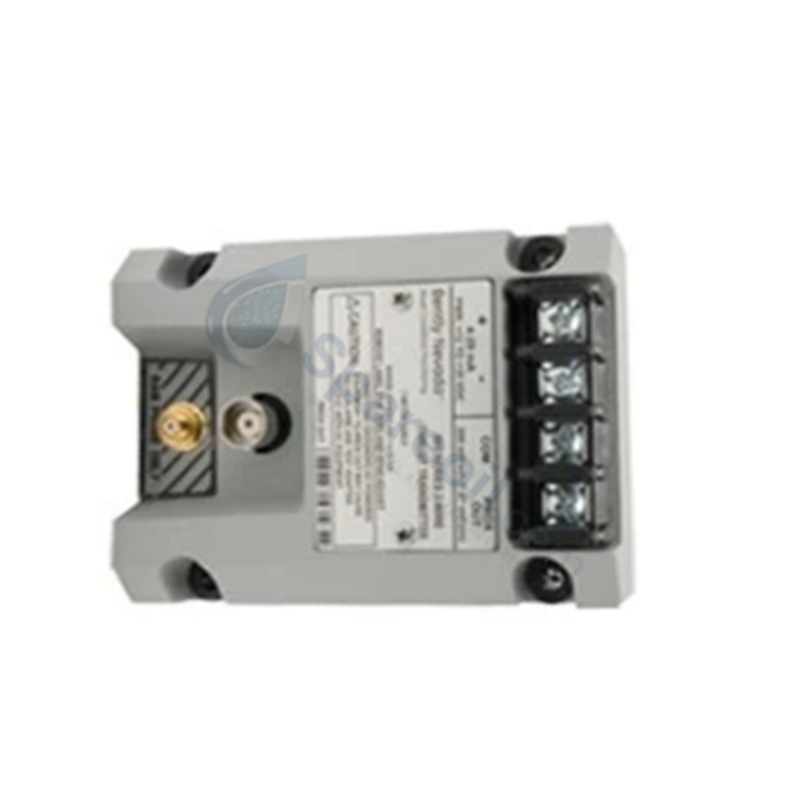

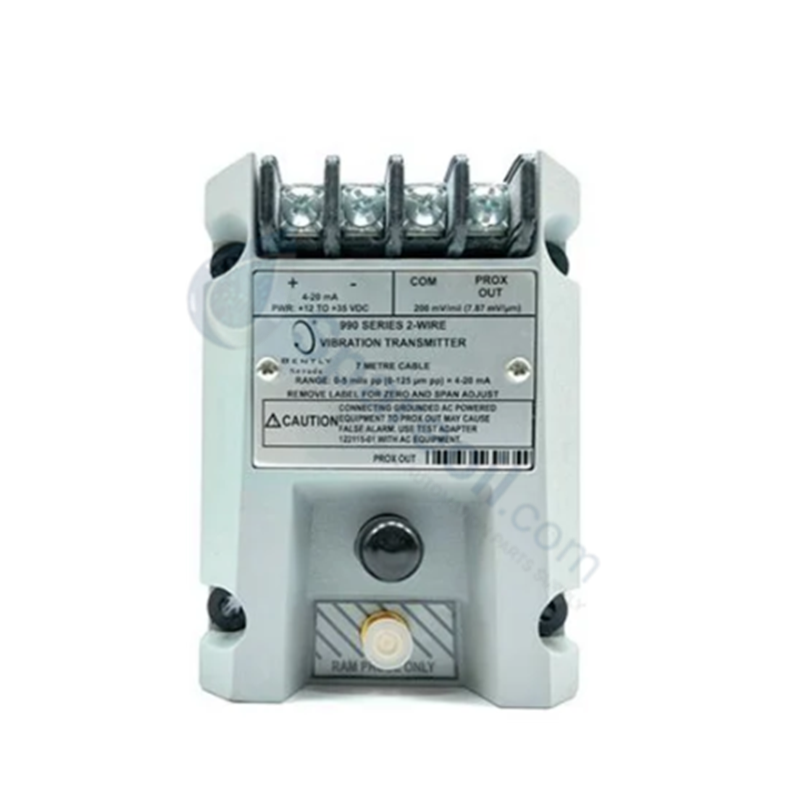

تعمل الوحدة Bently Nevada 991-25-70-01-01، والمصنفة أيضًا كوحدة إرسال الدفع 991، كمكون أجهزة مخصص لقياس الإزاحة المحورية للعمود ضمن أنظمة حماية الماكينات.

توضيح اللاحقة ومصفوفة النموذج

رمز الخيار وصف الخيار التعريف الفني
991 النموذج الأساسي وحدة إرسال الدفع
-25 خيار النطاق الكامل نطاق الإزاحة المحورية +/-25 ميل (25-0-25 ميل)
-70 خيار طول كابل النظام معايرة الطول الإجمالي للنظام 7.0 متر (23.0 قدم)
-01 خيار التركيب تم تركيب مشابك سكة DIN مقاس 35 ملم
-01 خيار موافقة الوكالة تصنيف موافقة CSA Division 2

مواصفات الأجهزة

المعلمة المواصفات
النموذج 991-25-70-01-01
الماركة Bently Nevada
المنشأ الولايات المتحدة الأمريكية
نوع المنتج مرسلات الدفع
نوع المرسل مرسل دفع يعمل بحلقتي سلكين
النطاق الكامل إزاحة محورية +/-25 ميل (25-0-25 ميل)
طول كابل النظام 7.0 م (23.0 قدم)
إشارة الإخراج إشارة مرسل متناسب بحلقة الطاقة
استهلاك الطاقة يعمل بحلقة الطاقة عبر حلقة التيار الخارجة
واجهة التركيب مشابك سكة DIN مقاس 35 ملم
مادة الهيكل فولاذ مقاوم للصدأ AISI 303/304
مادة رأس المحول كبريتيد البوليفينيلين (PPS)
نوع الكابل محوري 75 أوم، معزول بـ FEP (درع اختياري من الفولاذ المقاوم للصدأ AISI 302 مع غلاف FEP)
موافقة الوكالة CSA Division 2
درجة حرارة التشغيل -35 إلى +85 درجة مئوية (-31 إلى +185 درجة فهرنهايت)
درجة حرارة التخزين -51 إلى +100 درجة مئوية (-60 إلى +212 درجة فهرنهايت)
الوزن 0.95 رطل
الأبعاد ملف غلاف وحدة 991 القياسي

التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) وديناميكيات الدوار

تقوم الوحدة بتحويل خرج محول القرب إلى إشارة حلقة تيار بسلكين متناسبة مع وضع الدوار على طول المستوى المحوري. تتطلب المعايرة الصحيحة للحلقة التحقق من جهد الفجوة الفعلي عبر أطراف اختبار الإشارة الخام، وإنشاء تحيز أساسي اسمي يبلغ -10 فولت تيار مستمر عندما يكون عمود الماكينة في المركز الميكانيكي لخطأ محمل الدفع. يحافظ هذا الإعداد على معالجة دقيقة للإشارة لتغيرات وضع الدوار الديناميكية الناتجة عن تغيرات حمل الدفع الميكانيكي.

الأسئلة المتداولة

س: ما هي واجهة الطاقة التي تدفع إشارة خرج المرسل؟

ج: يتم سحب طاقة التشغيل مباشرة من واجهة تيار الحلقة ذات السلكين المتصلة بنظام التحكم أو لوحة المراقبة.

س: ما هي مواد البناء المستخدمة لرأس مستشعر المرسل وهيكله؟

ج: يستخدم الهيكل الرئيسي فولاذًا مقاومًا للصدأ من نوع AISI 303/304، بينما يتم تصنيع رأس المحول من كبريتيد البوليفينيلين (PPS) عالي المتانة.

س: هل يحدد كابل التمديد مقاومة كهربائية وغلافًا معينين؟

ج: نعم، يستخدم نظام المرسل كابلًا محوريًا معزولًا بـ FEP ومقاومة 75 أوم، مع خيارات لغلاف درع من الفولاذ المقاوم للصدأ AISI 302 مع غلاف FEP خارجي.

إرشادات التركيب الميداني

  1. قم بتركيب الوحدة بإحكام على سكة DIN قياسية مقاس 35 ملم داخل حاوية، وتأكد من تثبيت المشبك.
  2. قم بتوصيل مجموعة الكابل المحوري FEP بـ 75 أوم بين واجهة المجس وطرف إدخال المرسل، مع التأكد من إحكام التوصيل المحوري.
  3. تحقق من التحيز الثابت للتيار المستمر باستخدام مقياس متعدد معاير عبر أطراف الإشارة الخام، وقم بضبط مسافة المجس الفيزيائية للوصول إلى هدف -10 فولت تيار مستمر.
  4. قم بتوصيل أطراف الإخراج ذات السلكين ببطاقة الإدخال التناظرية المستقبلة باستخدام كابلات مزدوجة مجدولة ومحمية.
  5. قم بإنهاء سلك تصريف الكابل الميداني عند نقطة واحدة في قضيب تأريض أجهزة الحاوية للقضاء على تداخل الضوضاء.
