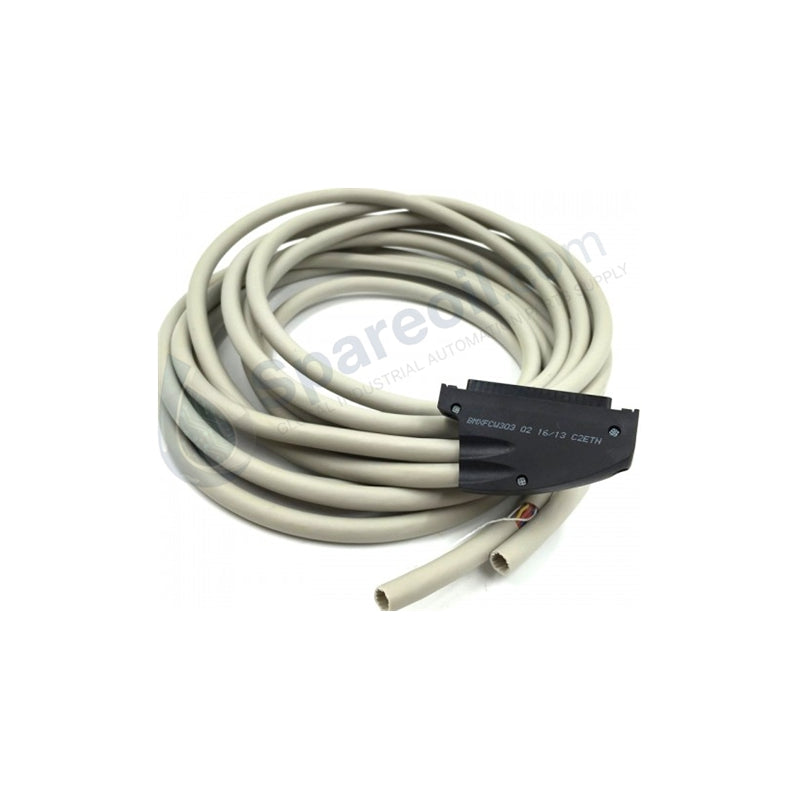

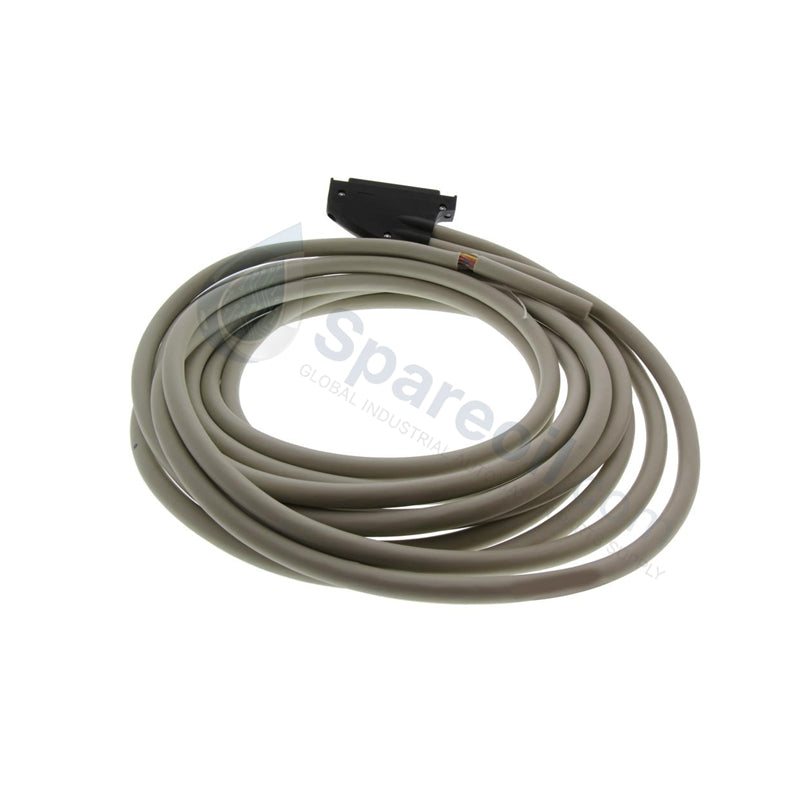

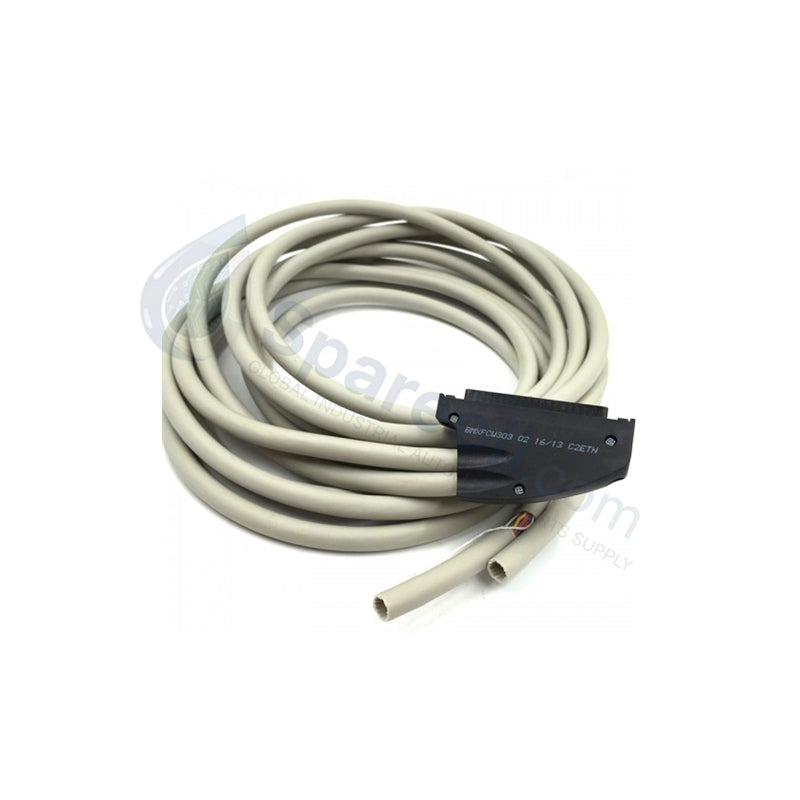

كابل توصيل BMXFCW303 شنايدر موديكون X80 ذو 40 طريقة بطول 3 متر

كابل توصيل BMXFCW303 شنايدر موديكون X80 ذو 40 طريقة بطول 3 متر

التوفر: 94 متوفر في المخزون

كابل شنايدر إلكتريك BMXFCW303 موديكون X80 تم تكوينه للتنفيذ المادي/الكهربائي المباشر في منصات Modicon X80، ويوفر Schneider Electric BMXFCW303 (مجموعة...

رمز المنتج: BMXFCW303

Manufacturer: Schneider
Product No.: BMXFCW303
Product Type: كابلات توصيل PLC
Product Origin: France
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل شنايدر إلكتريك BMXFCW303 موديكون X80

تم تكوينه للتنفيذ المادي/الكهربائي المباشر في منصات Modicon X80، ويوفر Schneider Electric BMXFCW303 (مجموعة الكابلات المعدة مسبقًا BMXFCW303) الواجهة الميكانيكية والكهربائية بين وحدات الإدخال/الإخراج ذات 40 منفذًا وأجهزة الاستشعار الميدانية أو المحركات الأولية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	BMXFCW303
الماركة	Schneider Electric
الأصل	تونس
الوزن	0.9 كجم (2.0 رطل)
الأبعاد	طول الكابل 3 م (9.8 قدم)
درجة حرارة التشغيل	البيانات الفنية غير محددة
استهلاك الطاقة	البيانات الفنية غير محددة (حزمة موصلات سلبية)
نوع المنتج	مجموعة كابلات مسبقة التشكيل مع أطراف حرة من جانب واحد
وجهة الملحق	لوحدات الإدخال/الإخراج ذات 32 قناة مع موصلات 40 منفذًا
عدد الكابلات	2
التوصيل الكهربائي	موصل 1 × 40 منفذًا إلى طرفين مع أطراف حرة مشفرة بالألوان
معيار رمز اللون	DIN 47100
العدد الإجمالي للأسلاك	40
مقطع السلك	0.324 مم2 (0.0005 بوصة2)
مقياس AWG	AWG 22
الحالة البيئية	متوافق مع Green Premium, RoHS, REACh

خصائص شبكات التحكم والمحركات الصناعية PLC

بالعمل ضمن إطار منصة Modicon X80 عالية الكثافة، يوفر كابل الواجهة المشكل مسبقًا هذا المسار المادي لدعم التوسع السريع لكثافة الإدخال/الإخراج حتى 32 قناة منفصلة لكل فتحة وحدة. يفصل التكوين ثنائي الكابلات الموصلات الأربعين المستقلة مع الحفاظ على معايير سرعة الاتصال بالناقل الخلفي القياسية عن طريق منع تدهور الإشارة على مسافة 3 أمتار من الموصل. يحافظ دمج كتلة طرفية مصبوبة ذات 40 منفذًا وأطراف حرة مشفرة بالألوان على توافق الذاكرة الثابتة المادية عبر إجراءات اختبار الشبكة، مما يحافظ على وضوح إرسال الإشارة من فقدان السعة عبر شبكات Profinet / EtherNet/IP الحتمية.

الأسئلة الشائعة

س: كيف يتم تحديد أطراف الموصل الفردية لحلقات الإنهاء الميداني؟

ج: تتبع الأطراف الحرة معيار ترميز الألوان DIN 47100، الذي يحدد مجموعات ألوان مميزة لجميع الأسلاك الأربعين المستقلة لمنع أخطاء التداخل أثناء تنفيذ توصيل الكابلات في الخزانة.

س: هل يمكن فصل مجموعة الكابلات هذه أثناء تشغيل وحدة Modicon X80 PLC الرئيسية؟

ج: يدعم الموصل المادي ذو 40 منفذًا الإدخال والإزالة، ولكن يجب أن يتوافق الفصل الساخن المباشر مع وثائق وحدة الإدخال/الإخراج المحددة وإرشادات السلامة الصناعية السائدة للحلقات الكهربائية النشطة.

س: ما هو مقياس ومساحة المقطع العرضي لموصلات الأسلاك النحاسية الداخلية؟

ج: يستخدم كل سلك فردي في حزمة الموصلات مقطع عرضي AWG 22، وهو ما يعادل تمامًا 0.324 مم2 من مساحة التوصيل.

إرشادات التركيب الميداني

قم بتثبيت الموصل المصبوب ذي 40 منفذًا بإحكام في الواجهة الأمامية لبطاقة Modicon X80 I/O المطابقة، وتأمين آليات التثبيت للحفاظ على الاستقرار الميكانيكي. قم بتوجيه ذراعي الكابل المنفصلين عبر قنوات الأسلاك القياسية للوحة، مع الحفاظ على أنصاف أقطار انحناء مناسبة لتجنب الإجهاد على النوى النحاسية الداخلية AWG 22. قم بتوصيل الأطراف الحرة المشفرة بالألوان DIN 47100 بأشرطة طرفية ميدانية مستهدفة أو كتل واجهة المستشعر. افصل كابل الإشارة هذا ذو الجهد المنخفض عن خطوط المحركات الكهربائية عالية الجهد AC وكابلات محركات السرعة المتغيرة داخل العلبة لقمع الحث الكهرومغناطيسي وضوضاء الإشارة.
