BMXXBP0600 وحدة لوحة خلفية من شنايدر

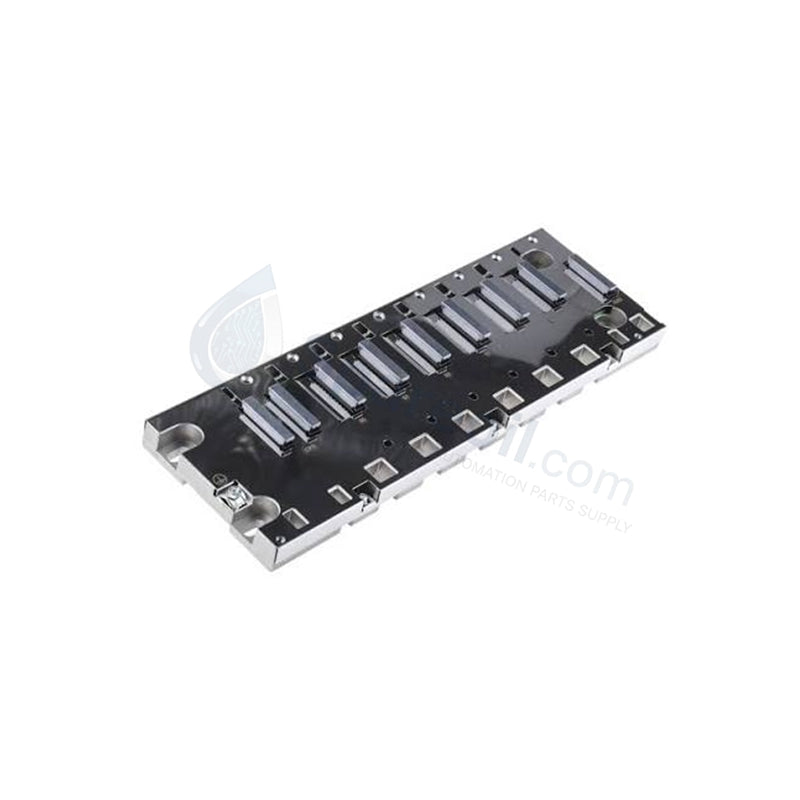

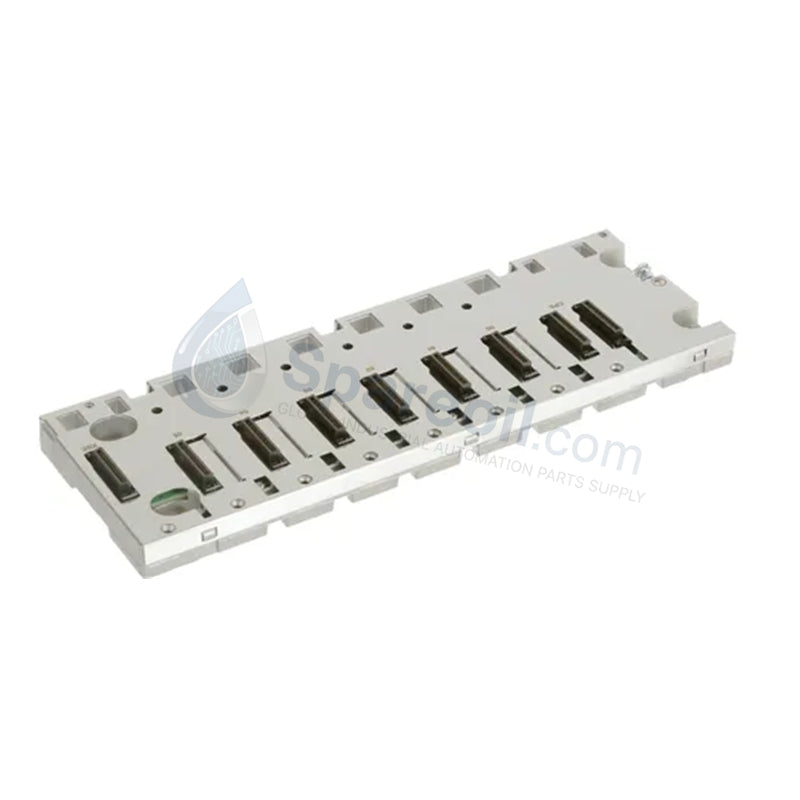

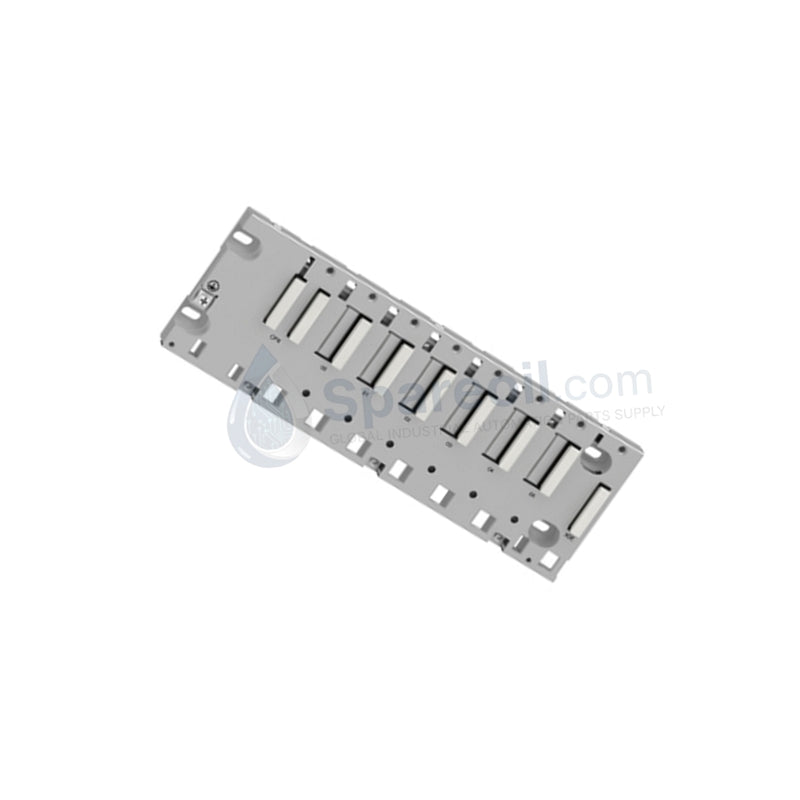

لوحة توصيل خلفية BMXXBP0600 شنايدر موديكون X80 ذات 6 فتحات

لوحة توصيل خلفية BMXXBP0600 شنايدر موديكون X80 ذات 6 فتحات

التوفر: 94 متوفر في المخزون

اللوحة الخلفية Schneider BMXXBP0600 Modicon X80 تم تكوين Schneider BMXXBP0600 (اللوحة الخلفية BMXXBP0600) لإيواء الوحدات المادية عالية الكثافة في شبكات...

رمز المنتج: BMXXBP0600

Manufacturer: Schneider
Product No.: BMXXBP0600
Product Type: رفوف اللوحات الخلفية
Product Origin: France
Payment:T/T, Western Union
Weight: 790g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

اللوحة الخلفية Schneider BMXXBP0600 Modicon X80

تم تكوين Schneider BMXXBP0600 (اللوحة الخلفية BMXXBP0600) لإيواء الوحدات المادية عالية الكثافة في شبكات التشغيل الآلي Modicon X80، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يُنشئ هذا الرف ذو الـ 6 فتحات الهيكل الكهربائي والميكانيكي المطلوب لربط وحدة المعالجة المركزية ومصدر الطاقة ووحدات الإدخال/الإخراج القياسية عبر بنية ناقل مشتركة، مما يتيح الاتصال المتزامن وتوزيع الطاقة الداخلية بدون حزم أسلاك منفصلة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	BMXXBP0600
العلامة التجارية	Schneider Electric
الأصل	الولايات المتحدة
الوزن	0.79 كجم (1.74 رطل)
الأبعاد	307.6 × 103.7 × 19 مم (12.1 × 4.08 × 0.7 بوصة)
درجة حرارة التشغيل	0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
استهلاك الطاقة	1.68 واط طلب طاقة داخلي
الفتحات	6 فتحات ناقل X
توافق المنتج	معالج BMXP34، مصدر طاقة BMXCPS، وحدات إدخال/إخراج، وحدات تطبيقات محددة
التوصيل الكهربائي	1 موصل لوحدة التوسعة XBE
وضع التثبيت	4 مسامير M4/M5/M6 (لوحة/لوحة تثبيت) أو مشابك سكة DIN متماثلة 35 مم
درجة حماية IP	IP20
الرطوبة النسبية	10 إلى 95% بدون تكثف
التوجيهات	2014/35/EU (الجهد المنخفض)، 2014/30/EU (التوافق الكهرومغناطيسي)
الشهادات	CE، UL، CSA، RCM، EAC، UKCA، Merchant Navy
المعايير	EN/IEC 61131-2، EN/IEC 61010-2-201، EN/IEC 61000-6-5، EN/IEC 61850-3

سرعة وتوافق اتصالات ناقل اللوحة الخلفية

يستخدم Schneider BMXXBP0600 بنية لوحة خلفية Bus X متكاملة للحفاظ على اتصالات ناقل لوحة خلفية عالية السرعة عبر جميع الفتحات الستة. يعتمد تكوين النظام على توافق البرامج الثابتة بين معالجات BMXP34 أو M580 المثبتة ووحدات الإدخال/الإخراج الرقمية أو التناظرية المقابلة. تعمل مسارات تتبع اللوحة الخلفية المادية على عزل منطق طاقة التحكم الداخلية 1.68 واط عن ضوضاء الإشارة عالية التردد، مما يمنع التداخل عبر القنوات أثناء التوسع المكثف لكثافة الإدخال/الإخراج. يتم تحقيق توسيع الرفوف المتعددة عن طريق ربط وحدة توسعة BMXXBE1000 مخصصة عبر موصل XBE المدمج، مما يحافظ على توقيتات الناقل الحتمية عبر التكوينات الموسعة.

الأسئلة المتداولة

س: هل يمكن توسيع اللوحة الخلفية BMXXBP0600 لدعم أكثر من 6 وحدات إذا تغيرت متطلبات النظام؟

ج: نعم. بينما يقتصر الهيكل المادي على 6 فتحات، يمكن للمهندسين تحقيق توسع الرفوف المتعددة عن طريق تثبيت وحدة توسعة BMXXBE1000 في موصل اللوحة الخلفية المخصص، وربط رفوف X80 إضافية.

س: ما هي متطلبات التأريض للوحة الخلفية لضمان الامتثال للتوافق الكهرومغناطيسي؟

ج: يجب تثبيت اللوحة الخلفية باستخدام نقاط المسامير الأربعة M4/M5/M6 المخصصة على لوحة تثبيت غير مطلية وموصلة للكهرباء، أو تثبيتها عبر المشابك المدمجة على سكة DIN متماثلة مؤرضة 35 مم لتلبية معايير EN/IEC 61000-6-5.

إرشادات التركيب الميداني

توجيه وميكانيكا التركيب: قم بتركيب اللوحة الخلفية عموديًا داخل حاوية صناعية مصنفة IP20 أو أعلى. ثبت الوحدة بإحكام باستخدام 4 مسامير M4 أو M5 أو M6 عبر نقاط تثبيت اللوحة المحفورة مسبقًا أو قم بتثبيت المشابك الخلفية على سكة DIN متماثلة قياسية 35 مم.
تثبيت الوحدة: أدخل وحدة إمداد الطاقة والمعالج ومكونات الإدخال/الإخراج في الفتحات الخاصة بها، وتأكد من أن الموصلات الخلفية تتشابك بسلاسة مع دبابيس ناقل اللوحة الخلفية. اربط براغي تثبيت الوحدة الفردية لضمان الاتصال الكهربائي المستمر ومقاومة الاهتزاز.
الإدارة الحرارية: حافظ على مسافة خلوص مفتوحة حول الرف لاستيعاب نطاق درجة حرارة التشغيل من 0 إلى 60 درجة مئوية. لا تسد مسارات التهوية للوحدات المثبتة على اللوحة الخلفية.
التدريع والتأريض: تأكد من أن اللوحة الفرعية للحاوية تحتوي على اتصال منخفض المعاوقة بقضيب التوصيل الأرضي الوظيفي الرئيسي (FE). يجب تأريض جميع كابلات الأسلاك الميدانية المحمية المتصلة بالوحدات الموجودة داخل اللوحة الخلفية عند نقطة دخول اللوحة.
