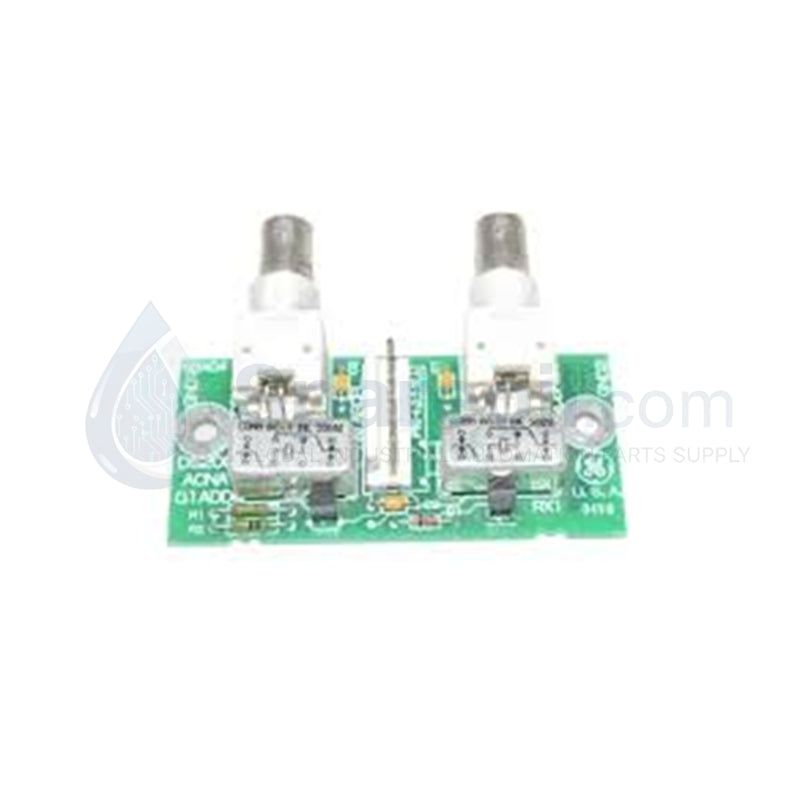

لوحة ARCNET من GE DS200ACNAG1ADD Mark V
تعمل لوحة GE DS200ACNAG1ADD، المصنفة أيضًا باسم لوحة اتصال ARCNET DS200ACNAG1A، كمكون مادي مخصص لنقل البيانات المعتمد على تمرير الرمز الحتمي وتوجيه الإشارة التناظرية ضمن شبكات نظام التحكم GE Mark V. تتصل اللوحة بـ 16 قناة إدخال تناظرية معزولة وتنفذ اتصال شبكة عالي السرعة عبر موصلات BNC المحورية، مما يوفر معدل إرسال يبلغ 2.5 ميجابت في الثانية عبر وصلات الناقل الفرعي الطرفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | DS200ACNAG1ADD |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.2 كجم |
| الأبعاد | 279.4 ملم × 203.2 ملم (11 بوصة × 8 بوصة) |
| درجة حرارة التشغيل | -20 إلى 70 درجة مئوية |
| استهلاك الطاقة | +5 فولت تيار مستمر (+/-5% تفاوت) |
| بروتوكول الاتصال | ARCNET (تمرير الرمز الحتمي) |
| معدل الإرسال | 2.5 ميجابت في الثانية نموذجي |
| الواجهة الفيزيائية | موصلات BNC محورية خارجية وناقل اللوحة الخلفية |
| دعم الإشارة التناظرية | 16 قناة معزولة (دقة 16 بت) |
| نطاقات الجهد القابلة للتهيئة | +/-10 فولت، 0 إلى 5 فولت، أو 0 إلى 10 فولت |
| العزل الغلفاني | حماية قناة إلى قناة 1500 فولت تيار متردد/مستمر |
بروتوكول ARCNET الحتمي وسرعة الاتصال عبر الناقل الخلفي
يعمل DS200ACNAG1ADD على تحسين سرعة الاتصال عبر الناقل الخلفي عن طريق تفريغ إدارة إطارات الشبكة من المعالج الرئيسي. تحافظ بنية ARCNET المعتمدة على تمرير الرمز المدمجة على وصول وسائط حتمي، مما يمنع تصادم الإطارات أثناء تدفق الإشارات الكثيف. يدعم توجيه الإشارة عالي الكثافة تحويلًا تناظريًا بدقة 16 بت عبر 16 قناة معزولة، حيث يحافظ توافق الفلاش الخاص بالبرنامج الثابت على بنى البيانات ومعلمات التهيئة المتناسقة عبر بطاقات الأجهزة الطرفية المتصلة.
الأسئلة المتداولة
س: ما هي الموصلات المادية التي تنفذ أسلاك شبكة ARCNET الخارجية على DS200ACNAG1ADD؟
ج: تتميز اللوحة بموصلات BNC محورية مخصصة مثبتة مباشرة على حافة اللوحة لوصلات الطبقة الفيزيائية ذات المقاومة المنخفضة.
س: ما هي نطاقات جهد الإدخال التناظري التي يمكن تهيئتها على 16 قناة إدخال للوحة؟
ج: تقبل قنوات الإدخال مقاييس جهد قابلة للتكوين بواسطة وصلات توصيل (jumper) تبلغ +/-10 فولت، أو 0 إلى 5 فولت، أو 0 إلى 10 فولت تيار مستمر بدقة تحويل تناظري إلى رقمي تبلغ 16 بت.
س: هل يتطلب استبدال DS200ACNAG1ADD إعادة توصيل الكابل المحوري الرئيسي لشبكة ARCNET؟
ج: لا، يتصل الكابل المحوري عبر وصلات BNC سريعة الفصل، مما يسمح باستبدال لوحة الدائرة دون تغيير تجميع الكابل المحوري.
إرشادات التثبيت في الموقع
أوقف تشغيل الطاقة عن رف التحكم Mark V قبل إدخال أو إزالة لوحة DS200ACNAG1ADD. قم بمحاذاة حواف اللوحة مع أدلة بطاقات الهيكل وادفع التجميع بسلاسة في فتحة اللوحة الخلفية حتى تستقر موصلات اللوحة الخلفية بالكامل. قم بتثبيت براغي الإبهام الاحتجازية على اللوحة الأمامية لتأسيس اتصال أرضي مستمر للهيكل. قم بتوصيل الكابلات المحورية RG-62 بموصلات BNC الأمامية، مع التأكد من إحكام القفل بربع دورة. تأكد من تثبيت مقاومات إنهاء خط 93 أوم المناسبة في منافذ BNC غير المستخدمة لخط شبكة ARCNET لمنع انعكاس الإشارة.
