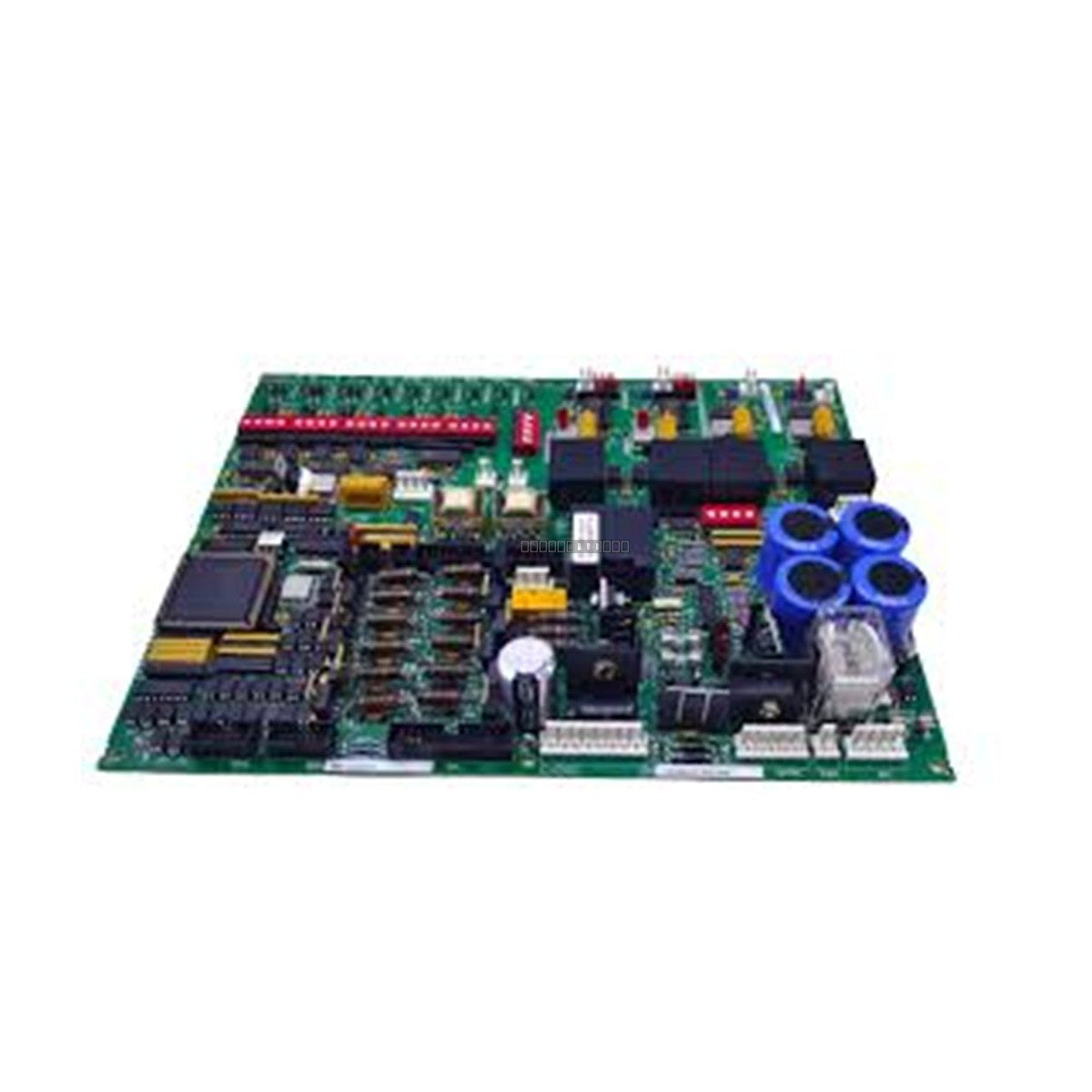

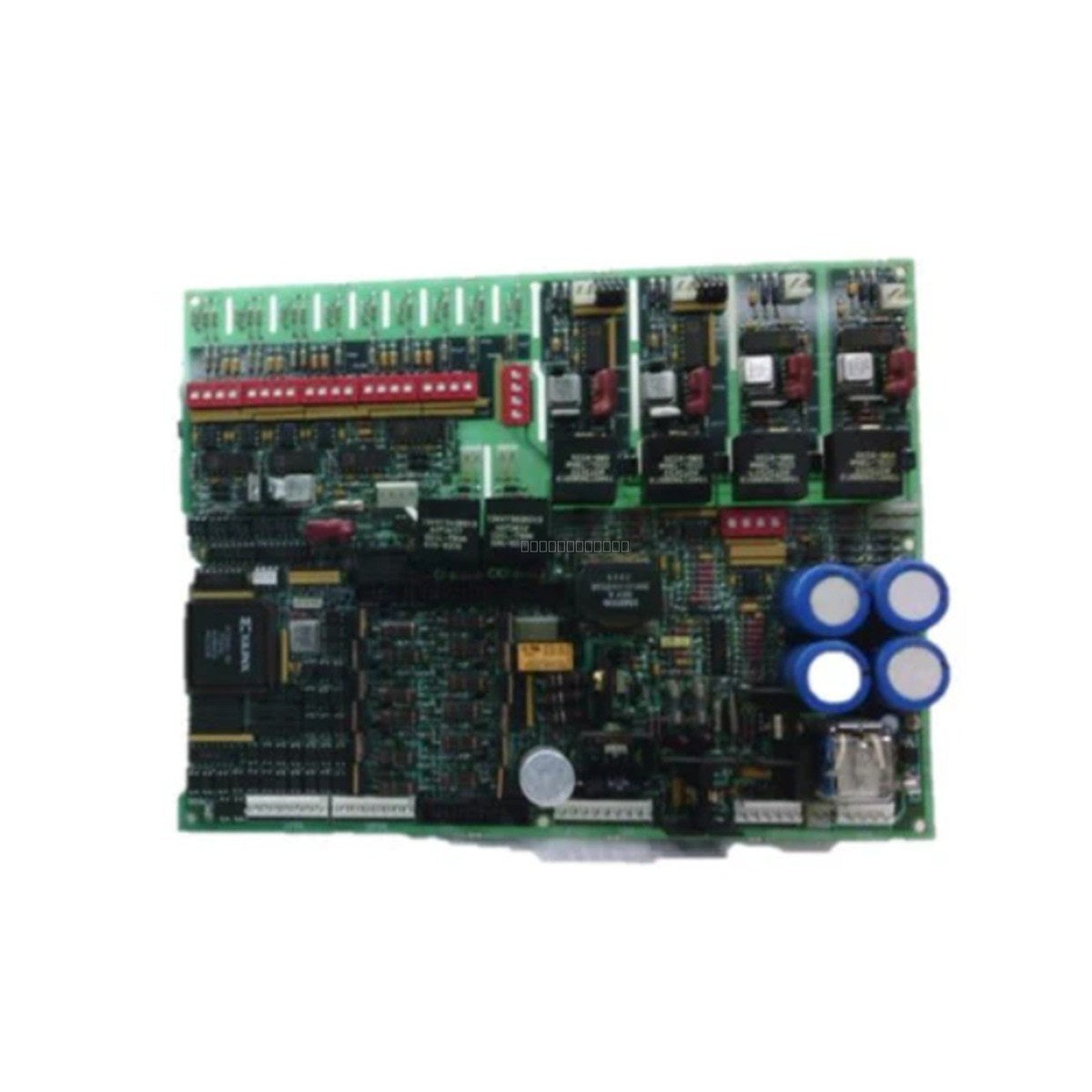

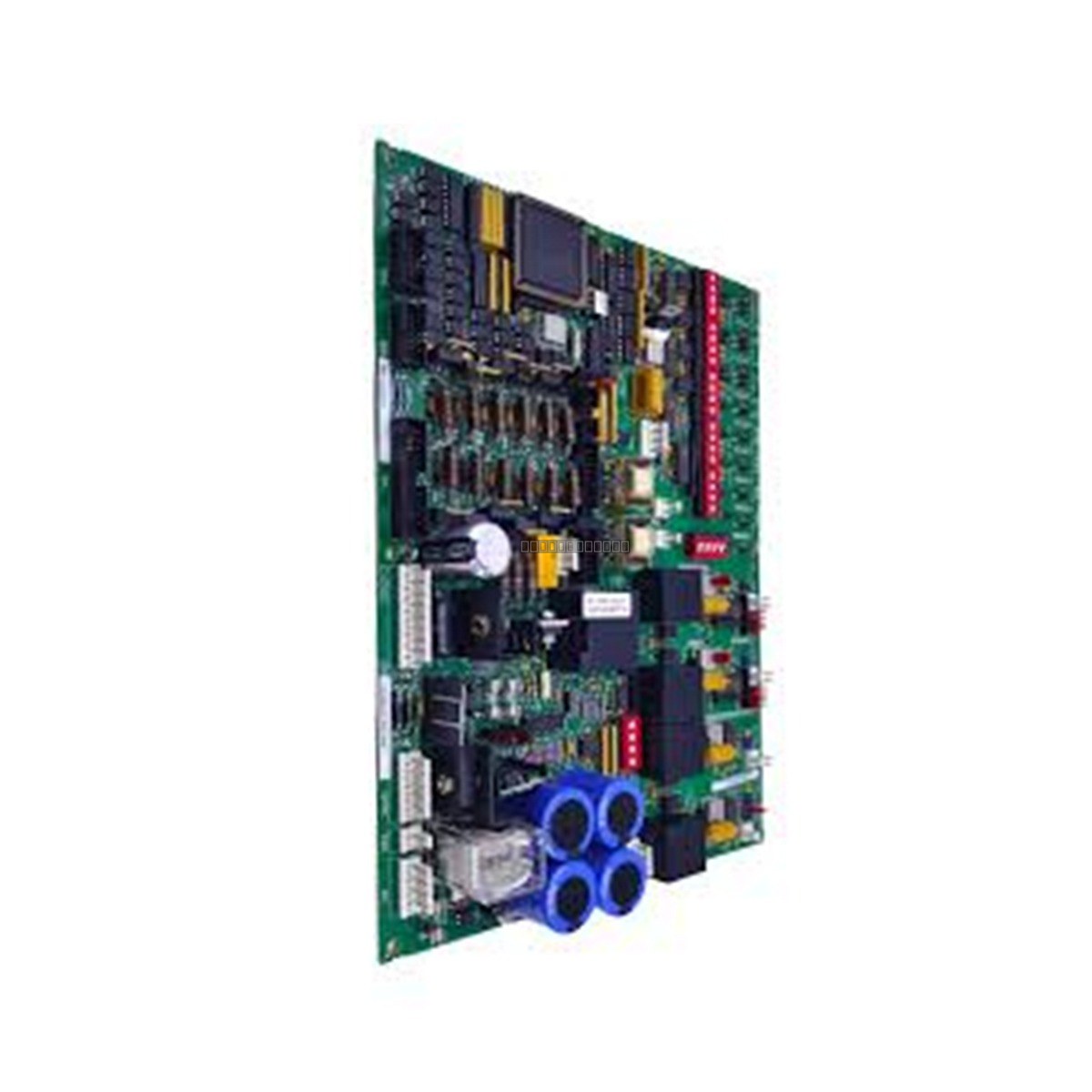

لوحة إمداد الطاقة GE Fanuc DS200DCFBG2B EX2000

لوحة إمداد الطاقة GE Fanuc DS200DCFBG2B

التوفر: 2 متوفر في المخزون

الوصفلوحة DS200DCFBG2B هي لوحة توزيع طاقة وواجهة تغذية راجعة عالية الأداء مصممة لنظام الإثارة GE EX2000. وهي تُعد مكونًا بالغ...

رمز المنتج: DS200DCFBG2B

Manufacturer: GE FANUC
Product No.: DS200DCFBG2B
Product Type: لوحة تزويد الطاقة
Product Origin: USA
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

لوحة DS200DCFBG2B هي لوحة توزيع طاقة وواجهة تغذية راجعة عالية الأداء مصممة لنظام الإثارة GE EX2000. وهي تُعد مكونًا بالغ الأهمية لتنظيم الجهد ومراقبة الإشارة في تطبيقات التحكم في المحركات الصناعية الثقيلة وتوليد الطاقة. من خلال تحويل مدخلات التيار المتردد من محول طاقة التحكم (CPT) إلى قضبان تيار مستمر مستقرة، تضمن هذه اللوحة استمرارية التشغيل في المنشآت ذات المهام الحرجة مثل محطات الطاقة الكهرومائية ومحطات الطاقة الحرارية. تتضمن الوحدة تغذية راجعة متكاملة لتيار المحرك ودوائر منطقية آمنة ضد الفشل /PSEN، والتي تؤدي إلى إعادة ضبط المعالج الدقيق على بطاقة التحكم في المحرك إذا انحرف مصدر المنطق عن التنظيم، مما يمنع تعطل الجهاز.

الميزات

مراقبة المنطق: تتميز بإشارة /PSEN التي تنتقل إلى حالة منطقية منخفضة TTL فقط عندما يكون مصدر 5 VDC 4A منظمًا بالكامل.
الدوائر المعزولة: مصادر معزولة مخصصة 5 VDC و 15 VDC لحلقات التغذية الراجعة للمحرك لمنع تداخل حلقة الأرض.
الحماية: مجهزة بفيوزات مزدوجة 7 A 2AG (FU2، FU3) لمخرجات التيار المستمر الرئيسية وفيوز 0.5 A (FU1) لمخرج 115 VAC المساعد.
التشخيص: مؤشرات LED مدمجة (CR51، CR55) توفر تشخيصًا بصريًا سريعًا للأعطال لموظفي الصيانة.
التقنية: تستخدم تقنية التثبيت السطحي (SMT) لإدارة مخرجات متعددة القضبان القوية.

التطبيقات

تم تصميم لوحة إمداد الطاقة هذه خصيصًا للاستخدام ضمن سلسلة GE EX2000 Excitation. يتم نشرها عادةً في منشآت توليد الطاقة، ومحركات المحركات الصناعية واسعة النطاق، وأنظمة التحكم في الإثارة التي تتطلب تنظيمًا دقيقًا للجهد وتغذية راجعة موثوقة للإشارة.

المواصفات الفنية

النموذج	DS200DCFBG2B
السلسلة	EX2000
جهد الإدخال (تيار مستمر)	18-32 VDC (اسمي 28 VDC)
جهد الإدخال (تيار متردد)	38 VAC (من CPT)
مخرجات التيار المستمر	125 VDC, 24 VDC (3 A / 1 A), 15 VDC (0.8 A), 5 VDC (4 A)
مخرج التيار المتردد	115 VAC
درجة حرارة التشغيل	40 إلى 70 درجة مئوية

إرشادات التركيب

المناولة: تأكد من اتخاذ احتياطات التفريغ الكهروستاتيكي المناسبة عند مناولة اللوحة لمنع تلف المكونات الحساسة المثبتة على السطح.
الطاقة: افصل دائمًا جميع مصادر الطاقة، بما في ذلك مدخلات CPT وقضبان التيار المستمر، قبل محاولة تركيب أو إزالة اللوحة.
التركيب: تأكد من تثبيت اللوحة بإحكام في الرف المخصص لها أو موضع DIN-rail للحفاظ على الاتصال الكهربائي المناسب وتبديد الحرارة.
الأسلاك: تحقق من أن جميع توصيلات الإدخال والإخراج تتطابق مع مخطط النظام، مع إيلاء اهتمام وثيق للقطبية على خطوط التيار المستمر واتجاه الطور على مدخلات التيار المتردد.
التبريد: حافظ على تدفق هواء كافٍ داخل الخزانة لضمان عمل اللوحة ضمن نطاق درجة حرارتها المحدد من 40 إلى 70 درجة مئوية.

الأسئلة الشائعة

ما هي وظيفة إشارة /PSEN؟

إشارة /PSEN هي ميزة منطقية للسلامة تراقب مصدر 5 VDC. تنتقل إلى حالة منطقية منخفضة TTL فقط عندما يكون المصدر منظمًا بالكامل، مما يشير إلى بطاقة التحكم في المحرك أن النظام آمن للتشغيل.

كيف يتم حماية مخرجات التيار المستمر؟

تستخدم اللوحة فيوزات مزدوجة 7 A 2AG (FU2، FU3) لحماية مخرجات التيار المستمر الرئيسية، بينما يحمي فيوز 0.5 A (FU1) مخرج 115 VAC المساعد. تتوفر مؤشرات LED للمساعدة في تحديد ما إذا كان الفيوز قد احترق.
