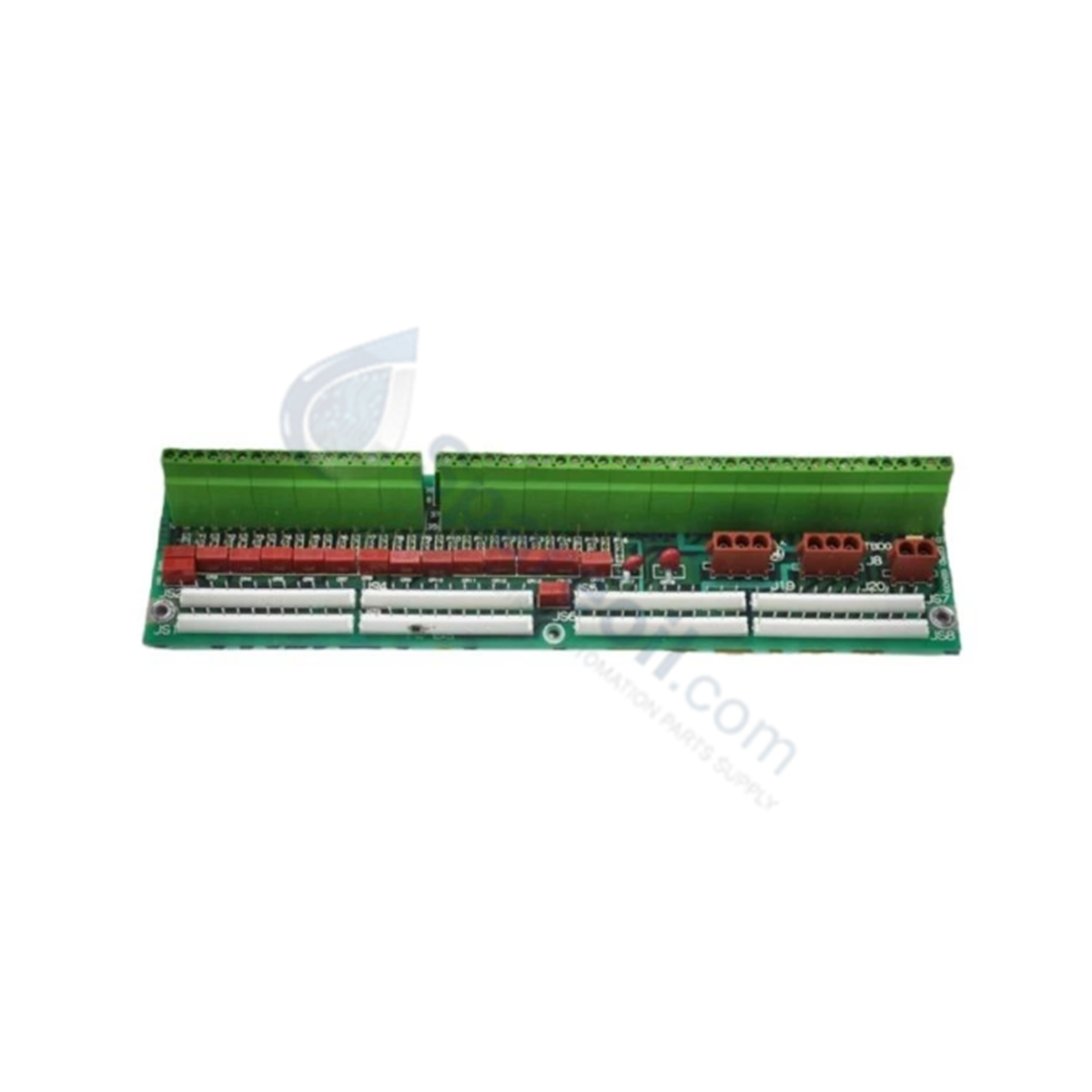

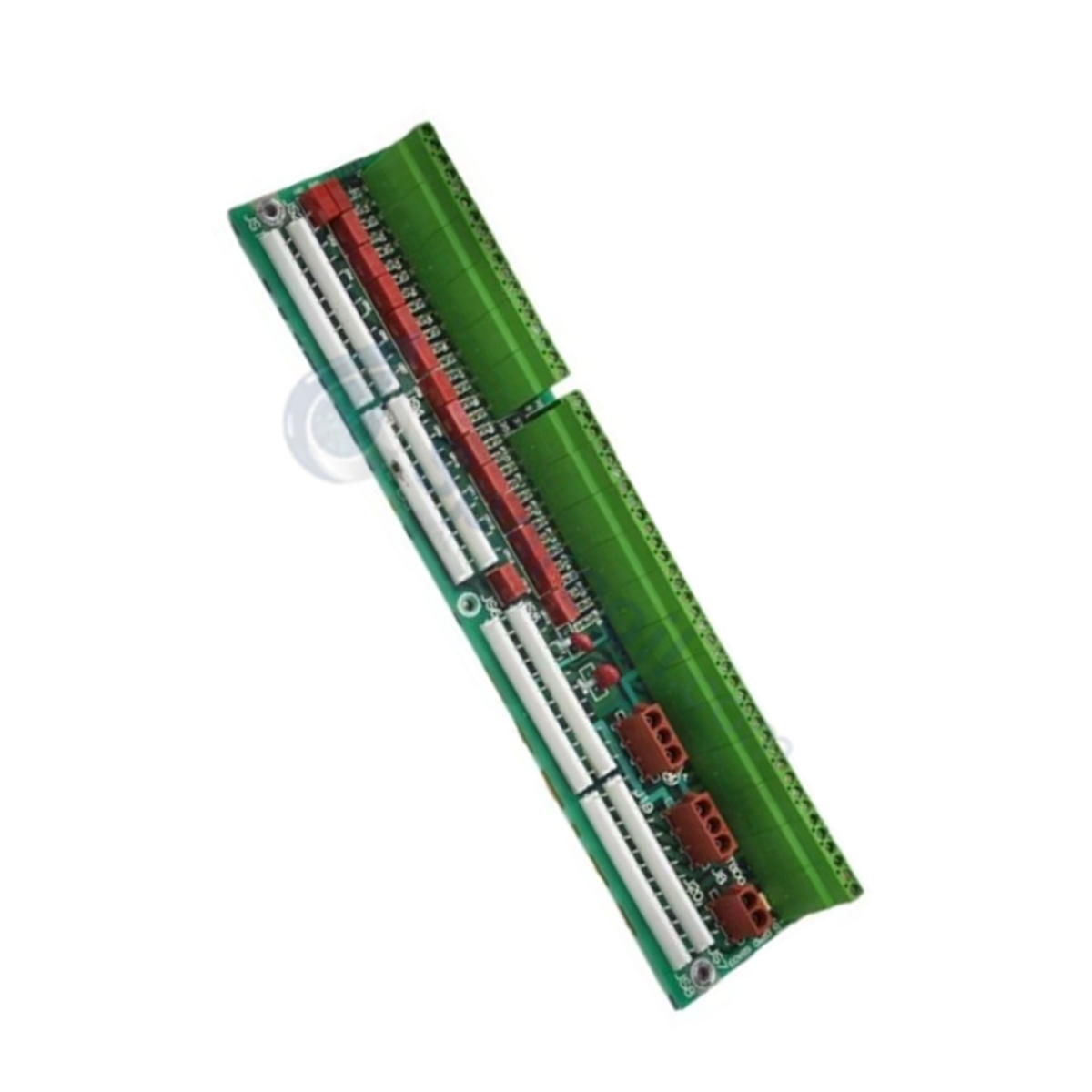

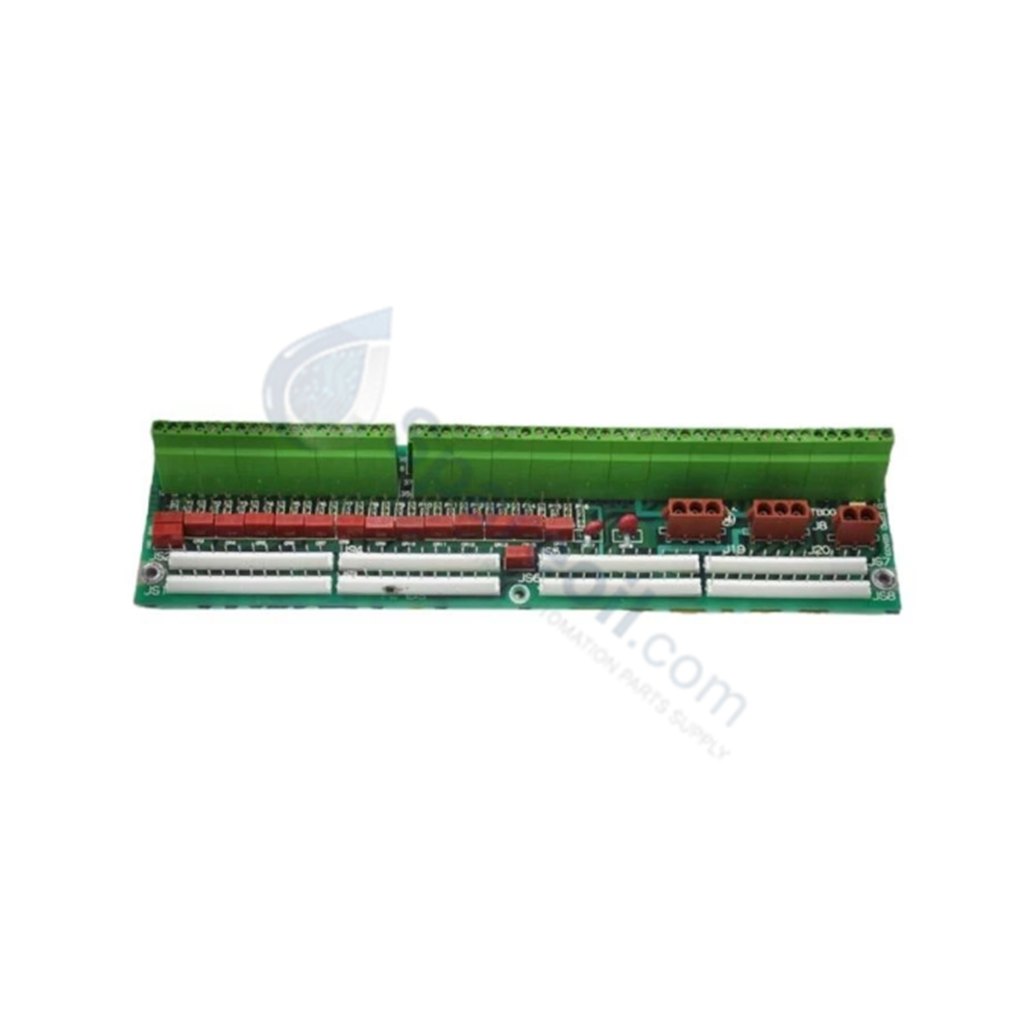

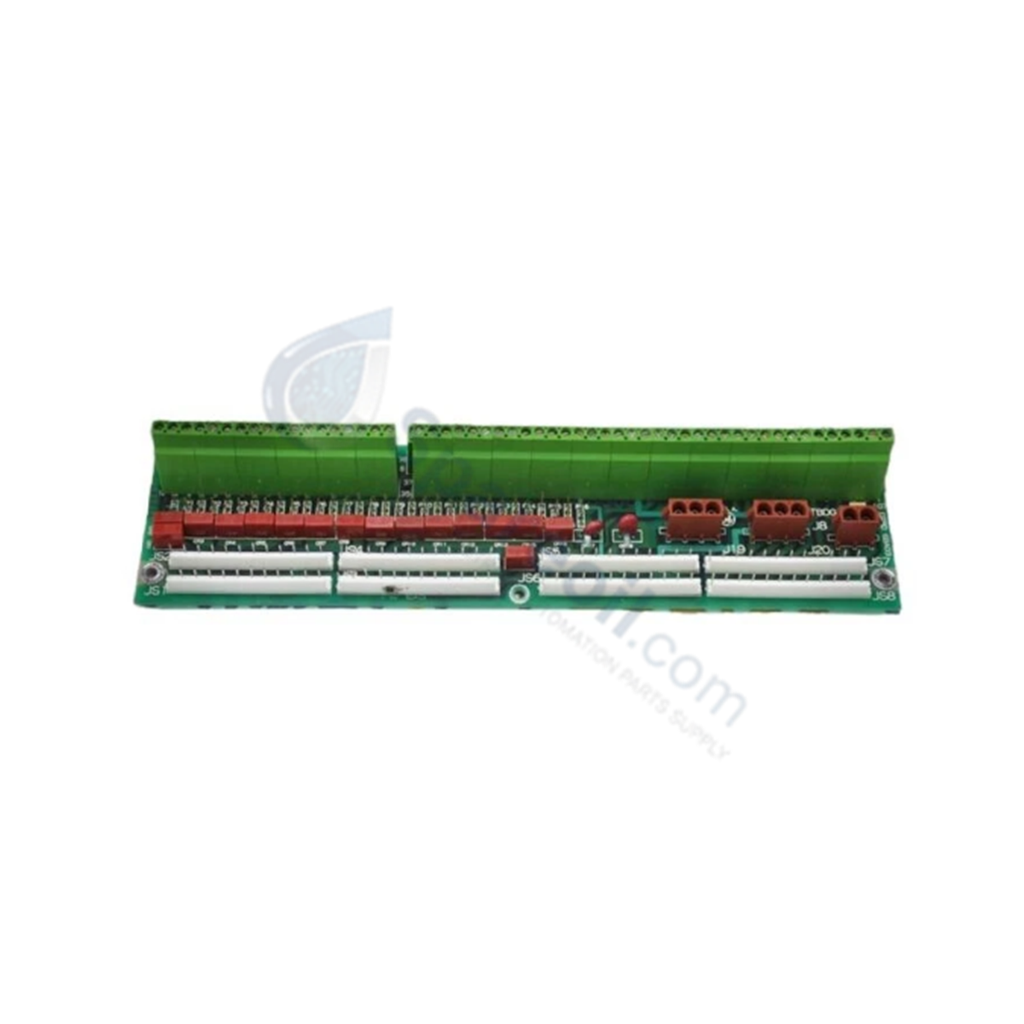

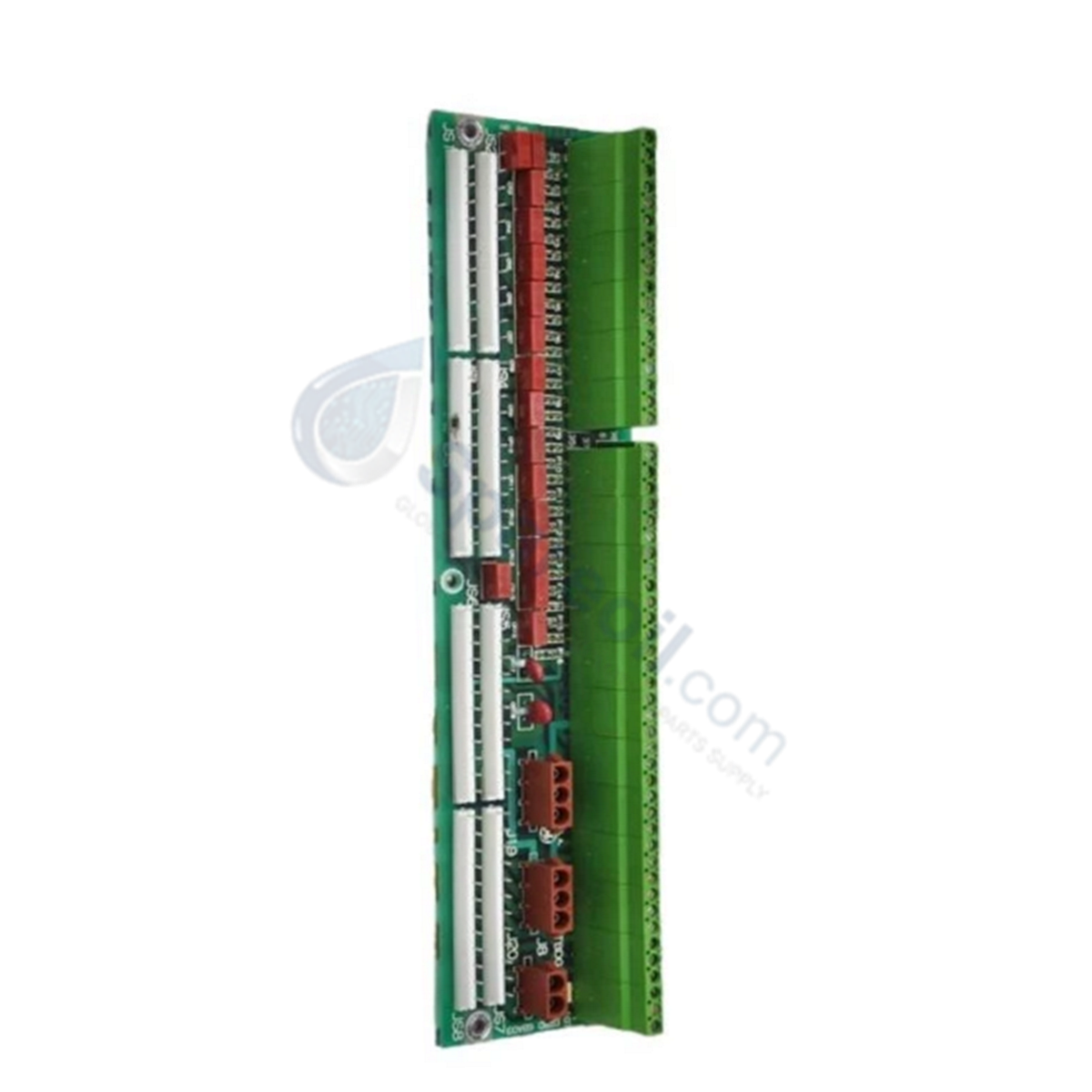

DS200DTBDG1A لوحة خرج التلامس GE | مخزون جديد وأصلي

وحدة إنهاء توسيع مخرج التلامس DS200DTBDG1A Mark V | GE

وحدة إنهاء توسيع مخرج التلامس DS200DTBDG1A Mark V | GE

التوفر: 10 متوفر في المخزون

يعمل المكون GE DS200DTBDG1A، والمُفهرس أيضًا باسم وحدة إنهاء خرج الاتصال DS200DTBD، كمكون مخصص للأجهزة لإنهاء إشارة المرحل وتوزيع طاقة...

رمز المنتج: DS200DTBDG1A

Manufacturer: General Electric
Product No.: DS200DTBDG1A
Product Type: بطاقات الإدخال/الإخراج الرقمية
Product Origin: China
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل المكون GE DS200DTBDG1A، والمُفهرس أيضًا باسم وحدة إنهاء خرج الاتصال DS200DTBD، كمكون مخصص للأجهزة لإنهاء إشارة المرحل وتوزيع طاقة خرج الاتصال ضمن أنظمة التحكم التوربيني Mark V.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	DS200DTBDG1A
العلامة التجارية	GE (جنرال إلكتريك)
المنشأ	الولايات المتحدة الأمريكية
الوزن	بصمة PCB قياسية
الأبعاد	ملف لوحة طرفية Mark V قياسي
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	مدفوع بطاقة الحلقة واللوحة الخلفية
الاختصار الوظيفي	DTBD
نوع المنتج	وحدة إنهاء توسعة خرج الاتصال
كتل طرفية	كتلتان (107 طرف لكل كتلة)
وصلات الأجهزة	2
الموصلات الأساسية	3 موصلات 34 سن (J8، J19، J20)
موصلات إشارة المرحل	8 موصلات (JS1 حتى JS8)
نقاط التشخيص	نقاط اختبار الأجهزة (بادئة TP، على سبيل المثال، TP1، TP2)
طلاء PCB	طلاء متوافق
المراجعة الوظيفية	المجموعة 1، المراجعة A

سرعة الاتصال بحافلة اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج

يقوم DS200DTBDG1A بتوسيع كثافة الإدخال/الإخراج المنفصلة عبر 214 طرف برغي فعلي، وربط خطوط مشغل المرحل مباشرة ببنية التحكم. تحافظ مسارات الإشارة عالية السرعة على أوقات استجابة محددة عبر ثمانية موصلات منفصلة (JS1 حتى JS8)، والتي تتلقى إشارات تشغيل المرحل مباشرة من لوحة TCRA. يتم توجيه التحكم في الملف اللولبي وتدفقات طاقة خرج الاتصال 125 VDC عبر رؤوس حافلة شريطية 34 سنًا (J8 يتصل بـ TCPD، بالإضافة إلى J19 و J20)، مما يحافظ على سرعة اتصال حافلة اللوحة الخلفية عالية السرعة ويضمن توافق الفلاش الثابت عبر تحديثات مراجعة Mark V.

الأسئلة المتكررة

س: ما هي الوظيفة التي تخدمها الموصلات J8، J19، و J20 على لوحة DTBD؟

ج: يتصل الموصل J8 مباشرة بلوحة TCPD لتوزيع طاقة الملف اللولبي، بينما يتعامل الرأسان 34 سنًا J19 و J20 مع توجيه طاقة 125 VDC لمخارج الاتصال 47 و 48.

س: كيف يتم ربط إشارات تشغيل المرحل الخارجية بالوحدة؟

ج: يتم توجيه إشارات تشغيل المرحل المنفصلة من لوحة TCRA إلى DS200DTBDG1A عبر ثمانية موصلات مخصصة تحمل تسميات JS1 حتى JS8.

إرشادات التثبيت الميداني

قم بقفل وعزل جميع توصيلات طاقة التيار المستمر الأولية ومصادر جهد الملف اللولبي الميدانية قبل لمس توصيلات الأسلاك بالوحدة.
تأكد من حالة عدم وجود طاقة في جميع نقاط توصيل الأطراف باستخدام جهاز قياس متعدد معاير.
ارتدِ حزام معصم ESD مؤرض لحماية مكونات أشباه الموصلات الموجودة على اللوحة أثناء المناولة وتوصيل الكابلات.
ثبت الموصلات الميدانية الواردة في 214 موضع طرف برغي (107 لكل كتلة)، وتحقق من التوصيل الميكانيكي المحكم دون إحكام الربط الزائد.
تحقق من محاذاة رأس الكابل للموصلات J8، J19، J20، و JS1 حتى JS8 مقابل مخططات النظام قبل استعادة طاقة النظام.
