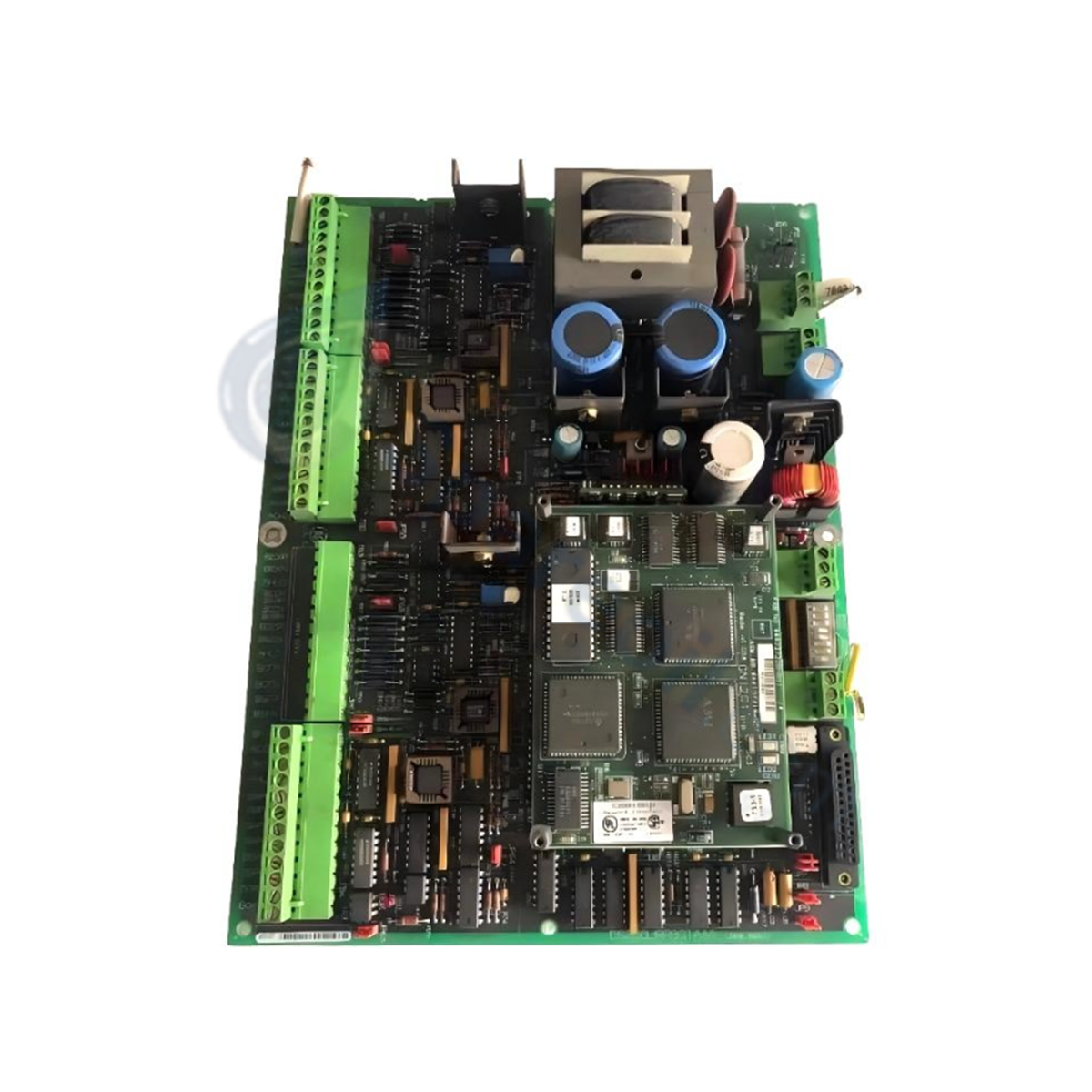

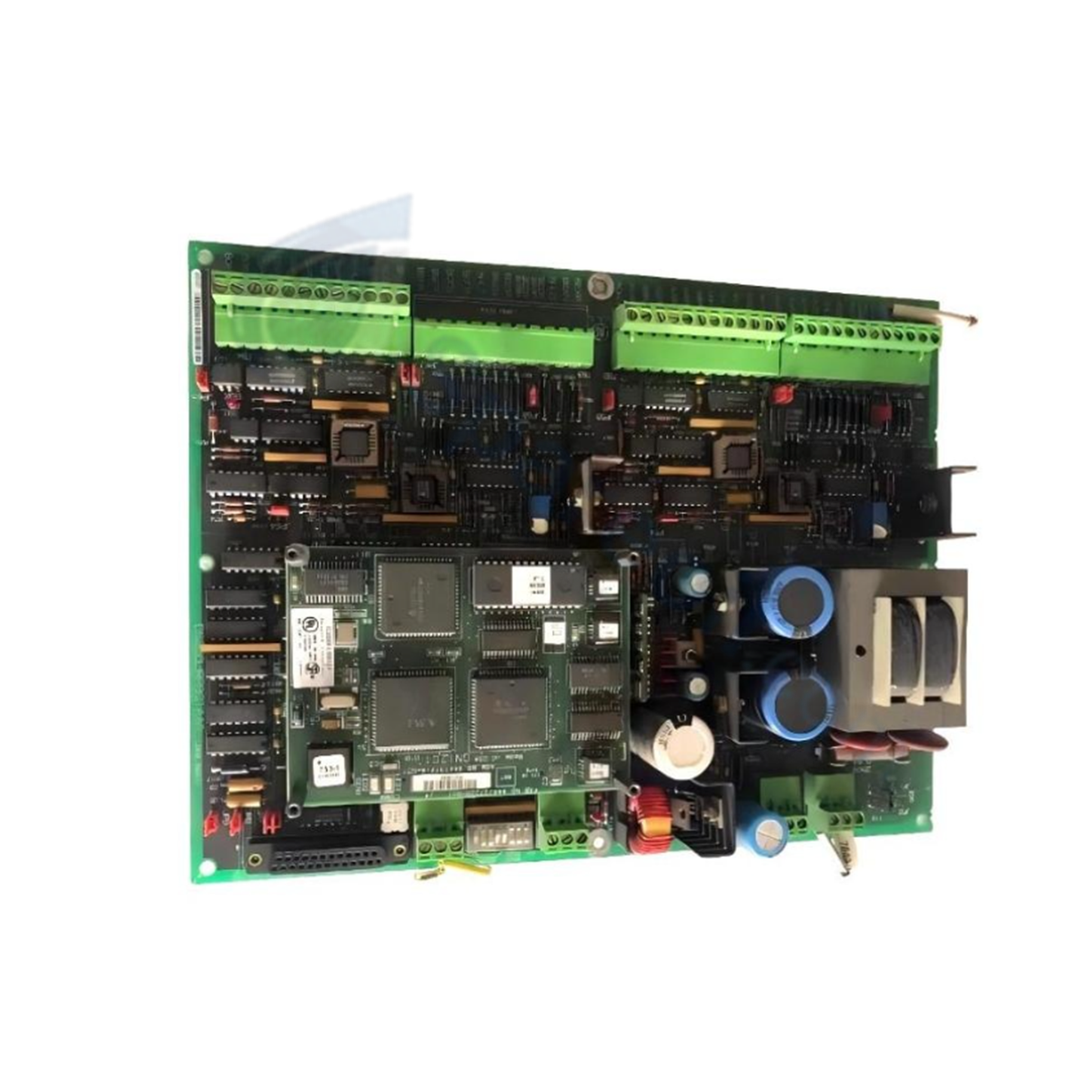

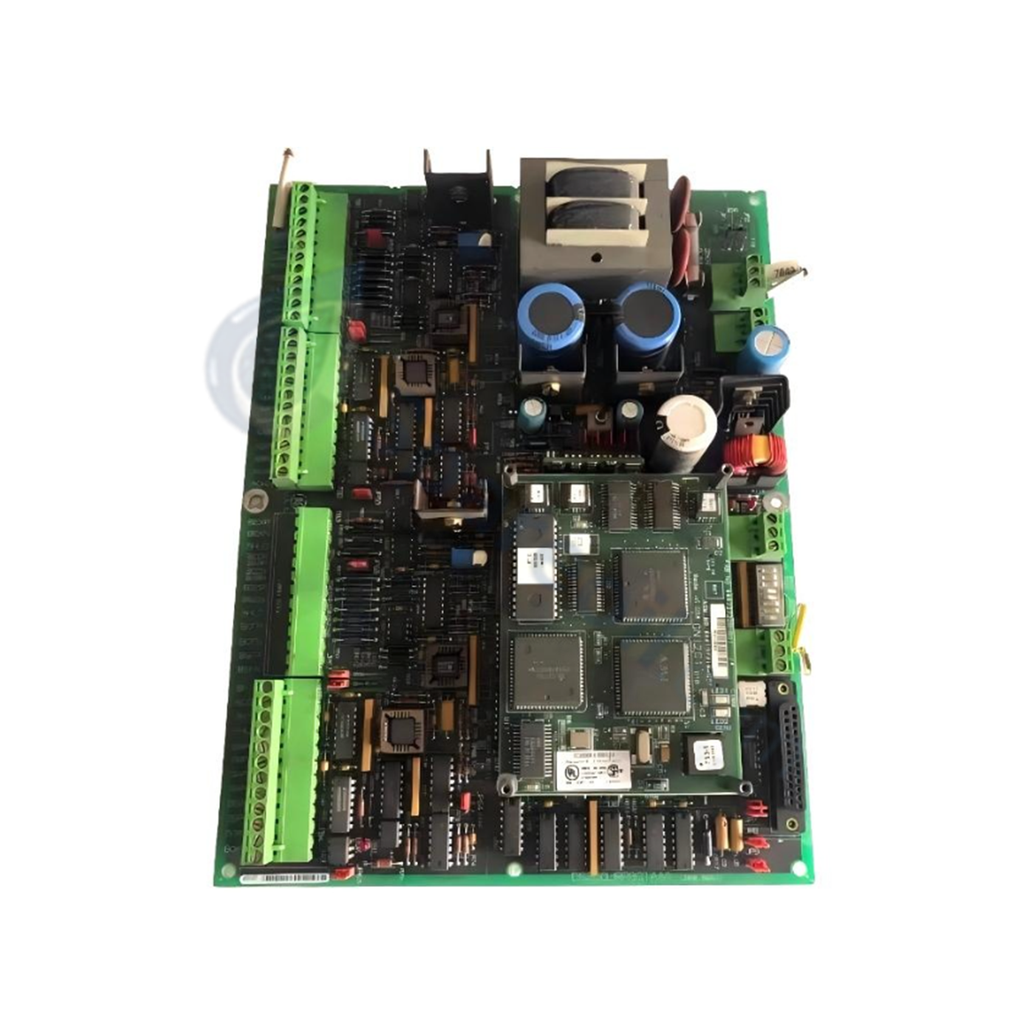

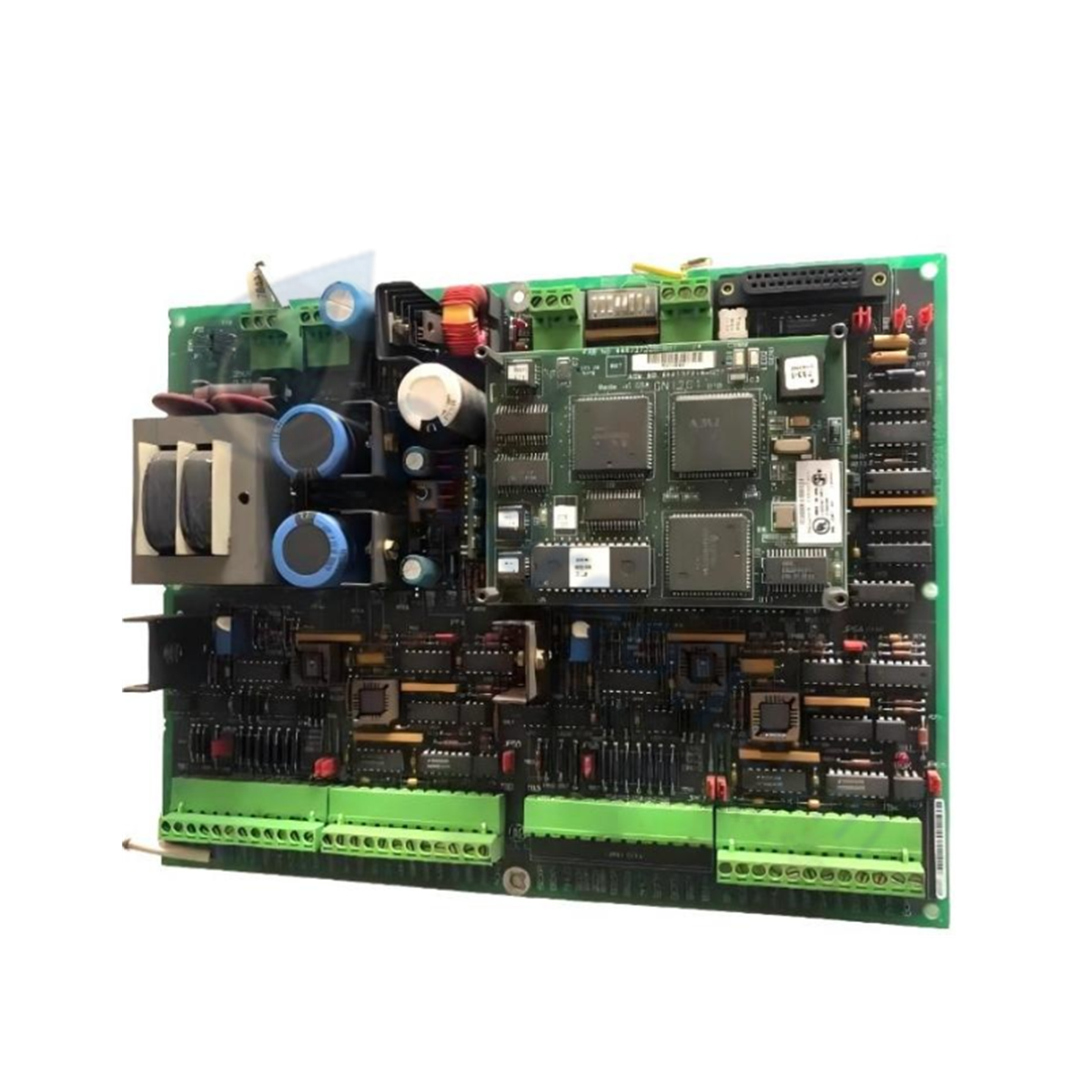

تم تكوين GE DS200LRPBG1AAA (لوحة حل الإشارة LRPB) لفك تشفير إشارة حل الإشارة وردود فعل الموضع في أنظمة التحكم Mark V، ويوفر التنفيذ المادي/الكهربائي المباشر.
تفكيك اللاحقة ومصفوفة النموذج
| مكون المراجعة | رمز المعيِّن | الوصف |
|---|---|---|
| هيكل لوحة الدوائر المطبوعة الأساسية | DS200 | تخطيط لوحة الدوائر المطبوعة الأساسية المحلية القياسية لـ GE Mark V |
| اختصار وظيفي | LRPB | لوحة حل الإشارة |
| متغير المجموعة | G1 | تكوين منتج المجموعة 1 |
| المراجعة الوظيفية الأولى | A | المراجعة الأولى للدائرة الوظيفية |
| المراجعة الوظيفية الثانية | A | المراجعة الثانية للدائرة الوظيفية |
| مراجعة العمل الفني | A | تخطيط أثر الدائرة الأساسية ومراجعة العمل الفني |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200LRPBG1AAA |
| العلامة التجارية | GE (جنرال إلكتريك) |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | مدخل طاقة تيار مستمر مزود بواسطة الناقل |
| سلسلة المنتج | Speedtronic Mark V |
| طلاء لوحة الدوائر المطبوعة | طلاء عادي |
| التوصيلات الداخلية | أربعة أشرطة طرفية رئيسية أمامية، موصل دبوس عمودي أنثوي، أربعة أشرطة طرفية مساعدة صغيرة |
| مكونات التشخيص والمستخدم | مفتاح إعادة تعيين بضغطة زر واحدة، لوحة LED للتشخيص، مشتتات حرارة مدمجة، محول |
| مكونات المنطق والمعالجة | مصفوفات البوابات القابلة للبرمجة ميدانياً (FPGAs)، شبكات مقاومات، مقاومات متغيرة، مكثفات عالية الجهد |
بنية التحكم والمعالجة الصناعية
يعمل DS200LRPBG1AAA كواجهة موضع زاوي من التناظري إلى الرقمي، حيث يترجم إشارات التغذية الراجعة من محلل الإشارة لمنطق التحكم الأساسي. تعالج مصفوفات البوابات القابلة للبرمجة ميدانياً (FPGAs) المدمجة مدخلات المستشعرات عالية السرعة مع الحفاظ على سرعة اتصال ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج. يتضمن الوحدة مقاومات متغيرة ومصفوفات مقاومات ومحول لتكييف الإشارة وقمع الضوضاء. يتم عرض حالات النظام ورموز الأخطاء في الوقت الفعلي عبر لوحة LED التشخيصية المدمجة، مع مفتاح إعادة تعيين يعمل بالضغط يوفر إمكانيات إعادة تعيين الأجهزة للحفاظ على توافق فلاش البرامج الثابتة عبر رفوف التحكم Mark V.
الأسئلة المتكررة
س: كيف يتم إنهاء كابلات محلل الإشارة الخارجية على DS200LRPBG1AAA؟
ج: يتم توصيل كابلات المجال الخارجية عبر أربعة أشرطة طرفية تحمل تسميات، متجاورة على طول الحافة الأمامية، بالإضافة إلى أربعة أشرطة طرفية مساعدة أصغر.
س: ما هي ميزات التشخيص المدمجة التي تساعد في استكشاف الأخطاء وإصلاحها محلياً؟
ج: تتضمن اللوحة لوحة LED تشخيصية متعددة الأجزاء لعرض رمز الخطأ المرئي ومفتاح إعادة تعيين بضغطة زر واحدة لمسح أخطاء النظام المحجوزة.
س: ما هي أجهزة المنطق الرقمي التي تدير فك تشفير الموضع على هذه الوحدة؟
ج: يتم تنفيذ معالجة الموضع وترجمة الإشارة باستخدام مصفوفات البوابات القابلة للبرمجة ميدانياً (FPGAs) المدمجة.
إرشادات التركيب الميداني
- قم بإلغاء تنشيط الخزانة المضيفة وتحقق من عزل جميع مصادر الطاقة قبل التعامل مع تجميع اللوحة.
- ارتدِ حزام معصم ESD متصلاً بنقطة تأريض مؤكدة لإطار اللوحة أثناء التركيب.
- قم بإنهاء أسلاك محلل الإشارة في الأشرطة الطرفية الأمامية، مع التأكد من تطابق أسلاك الأسلاك مع تسميات الطرفيات.
- تأكد من أن موصل الدبوس العمودي الأنثوي يجلس بالكامل مع اللوحة الخلفية أو رأس كابل الشريط المقابل.
- أرض جميع مصارف دروع الكابلات الفردية إلى قضيب التأريض في الخزانة باستخدام توصيلات قصيرة ومنخفضة المقاومة لتقليل الضوضاء على إشارات التغذية الراجعة التناظرية.
