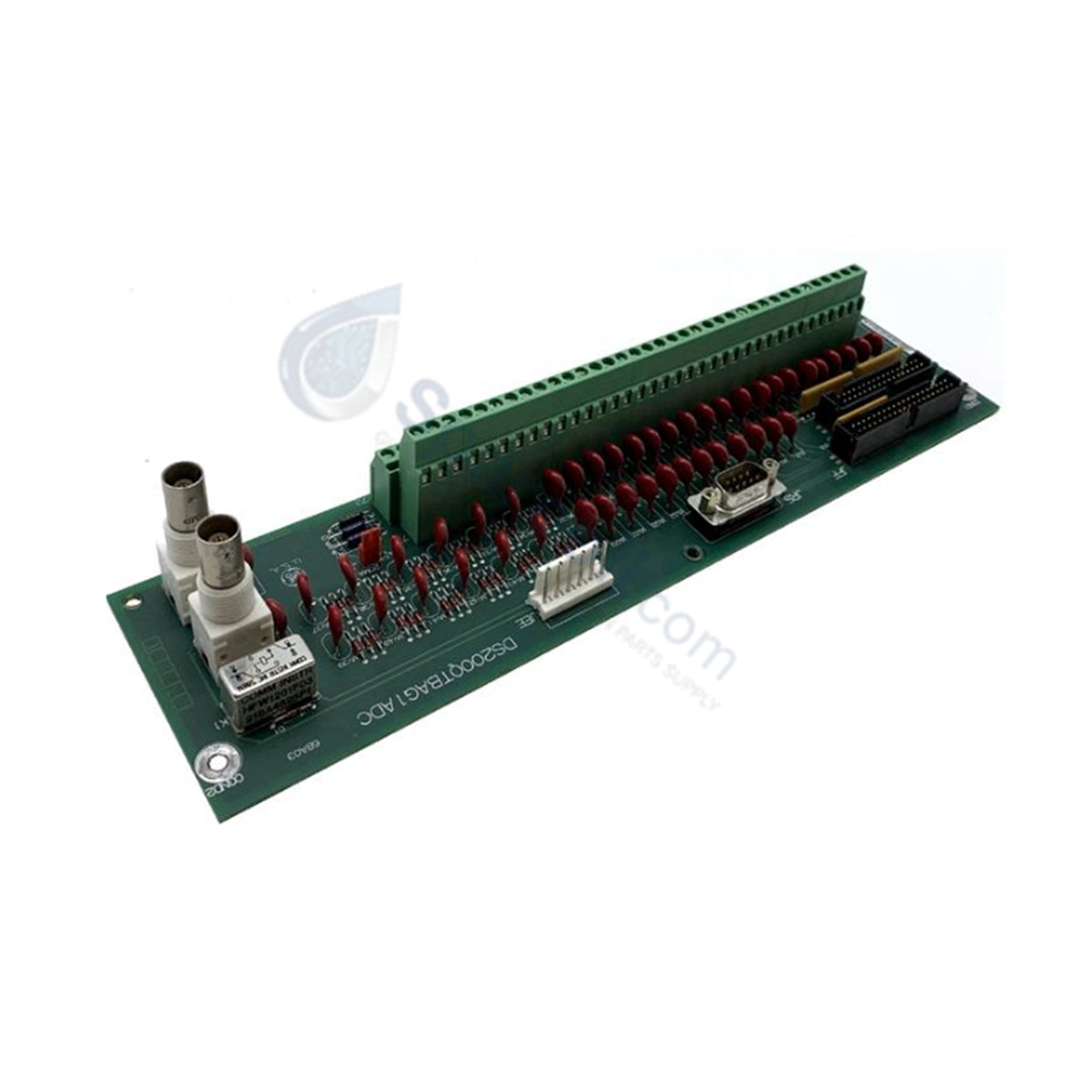

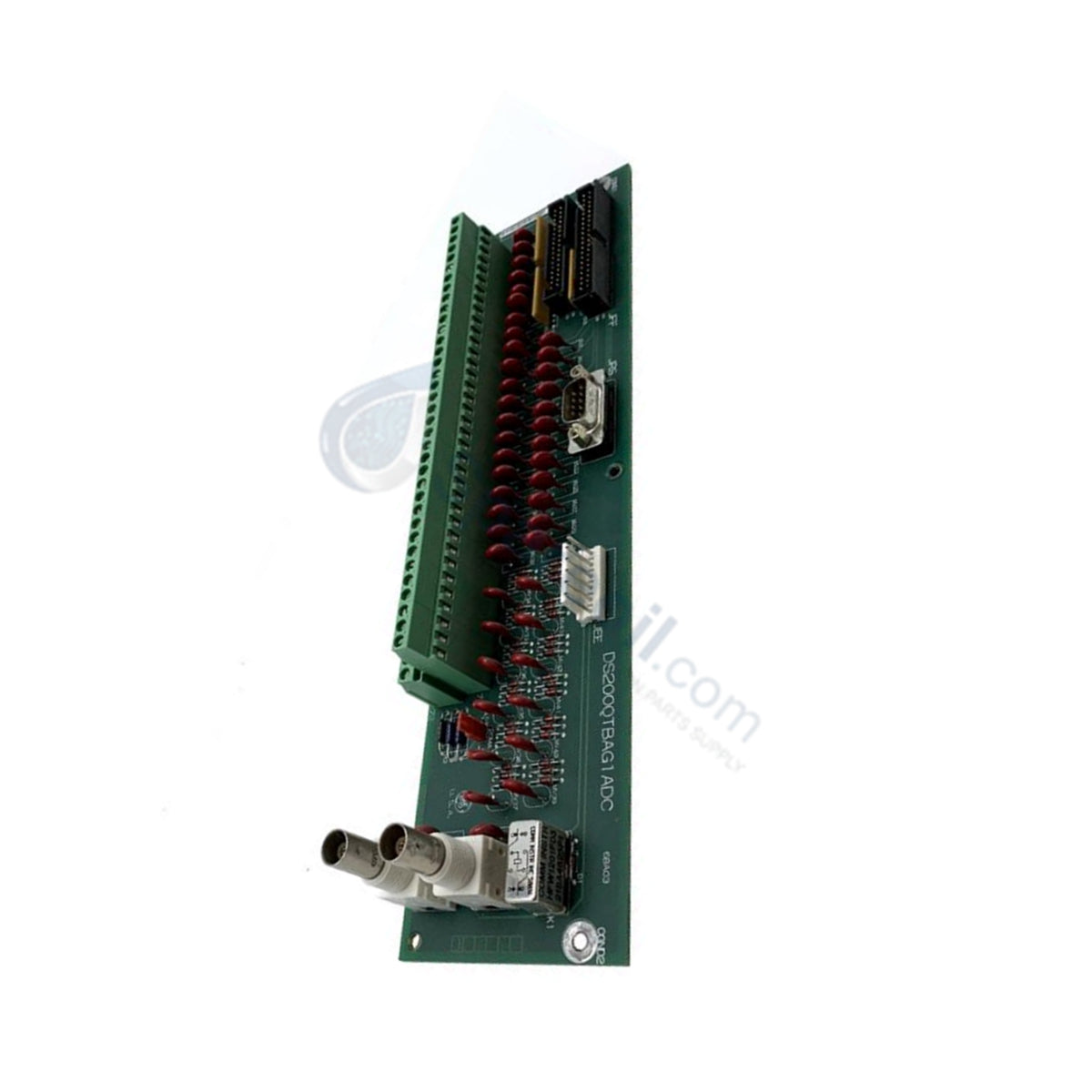

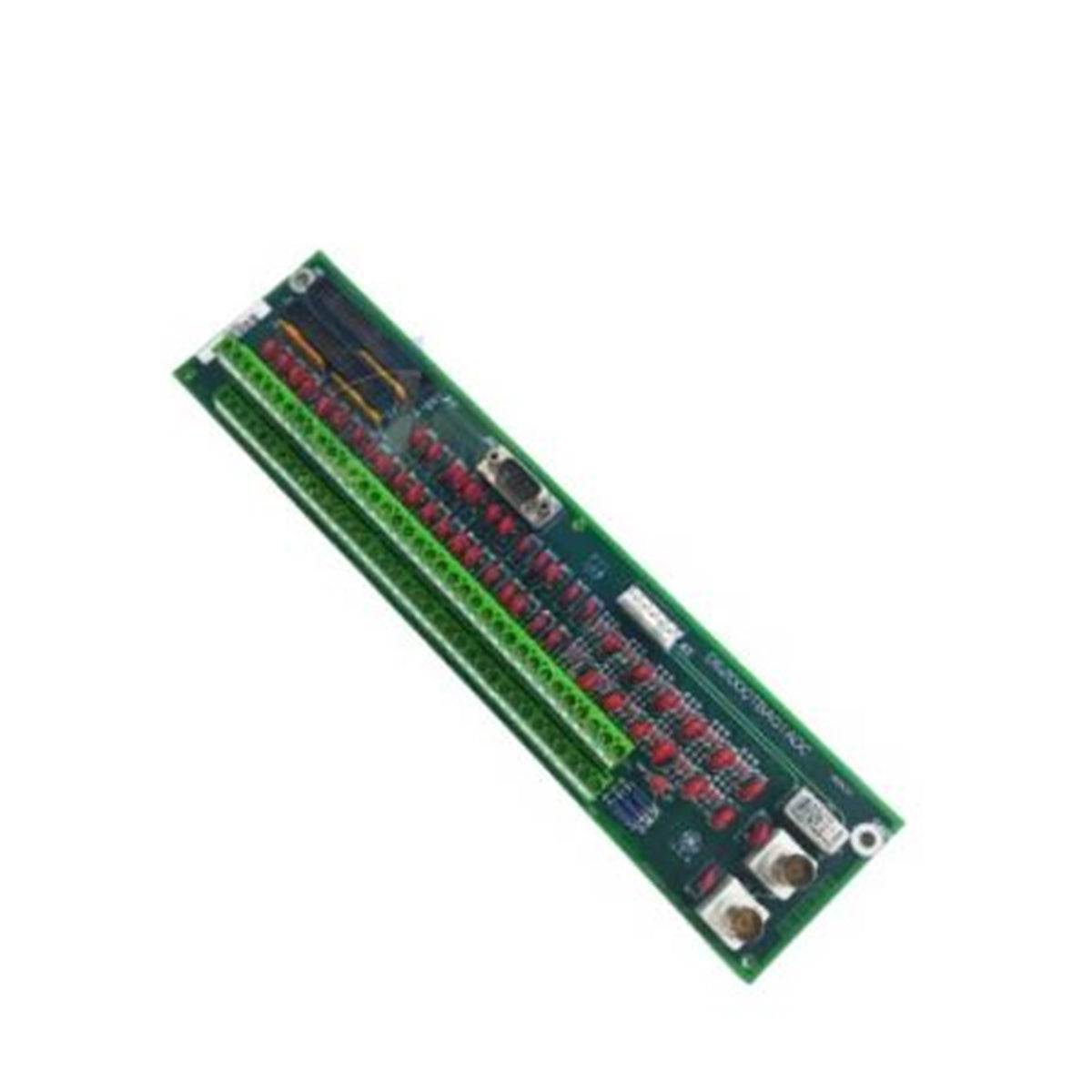

تعمل لوحة GE DS200QTBAG1ADC، والمفهرسة أيضًا باسم لوحة طرفية DS200QTBA QTBA، كمكون مادي مخصص لإنهاء الإشارة التناظرية والرقمية الميدانية ضمن رفوف نظام التحكم Speedtronic Mark V.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | DS200QTBAG1ADC |
| العلامة التجارية | GE Energy |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.40 كجم (14.0 أوقية) |
| الأبعاد | ملف لوحة Mark V القياسية |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | لوحة خاملة (سحب حافلة خاملة < 2.0 وات) |
| نوع المنتج | لوحة طرفية QTBA |
| نوع التجميع | تجميع عادي |
| التنقيح الوظيفي | ADC |
بنية الناقل اللوحي والبرامج الثابتة
تتصل لوحة DS200QTBAG1ADC مباشرة بوحدات المعالجة المركزية Mark V عبر نقاط توصيل كابل الشريط، مما يوفر توجيهًا متوازيًا للمسارات المادية للحفاظ على سرعة اتصال الناقل اللوحي. يتجنب الإنهاء السلبي للإشارة على اللوحة زمن الانتقال في المعالجة، مما يضمن إرسال الإشارة في الوقت الفعلي إلى معالجات الإدخال/الإخراج الرئيسية. يتم توارث توافق فلاش البرامج الثابتة على مستوى اللوحة مباشرة من لوحة التحكم الأساسية المتصلة، مما يتيح التوافق مع الإصدارات الأساسية السابقة من DS200QTBA دون الحاجة إلى تعديلات برمجية لتجميع الأجهزة.
الأسئلة الشائعة
س: هل تدعم DS200QTBAG1ADC التبديل السريع أثناء تشغيل التوربينات المباشر؟
ج: لا. يجب فصل الطاقة عن قلب لوحة Mark V المعنية بالكامل قبل تبديل الوحدة لمنع حدوث عابرات كهربائية عبر واجهة اللوحة الخلفية.
س: كيف يتم الحفاظ على التوافق مع الإصدارات السابقة لـ DS200QTBAG1ADC؟
ج: تحافظ DS200QTBAG1ADC على محاذاة الدبابيس وبنية المسار الكهربائي المتوافقة مع لوحة DS200QTBAG1 الأم، مما يسمح باستبدال الفتحات مباشرة في الأنظمة الحالية.
س: ما هي آلية الواجهة الوظيفية الأساسية على اللوحة الطرفية؟
ج: يتم إنهاء الإشارات الميدانية مباشرة عبر وصلات طرفية لولبية مدمجة ويتم توجيهها عبر رؤوس شريط متعددة الدبابيس إلى نوى تحكم Mark V الداخلية.
إرشادات التركيب الميداني
- عزل جميع مصادر الإمداد الكهربائي للمبيت قبل توصيل أو فصل كابلات ناقل الشريط.
- محاذاة ثقوب تثبيت اللوحة مع حوامل الرف وتثبيتها بإحكام للحفاظ على استمرارية تأريض الهيكل.
- توجيه أسلاك الإشارة عبر قنوات كابل منفصلة عن خطوط الجهد العالي لتقليل تداخل الضوضاء الكهرومغناطيسية.
- شد براغي الطرفية لأسلاك الحقل إلى 0.5 إلى 0.6 نيوتن متر (4.4 إلى 5.3 رطل-بوصة) لضمان اتصال مادي وكهربائي قوي.
