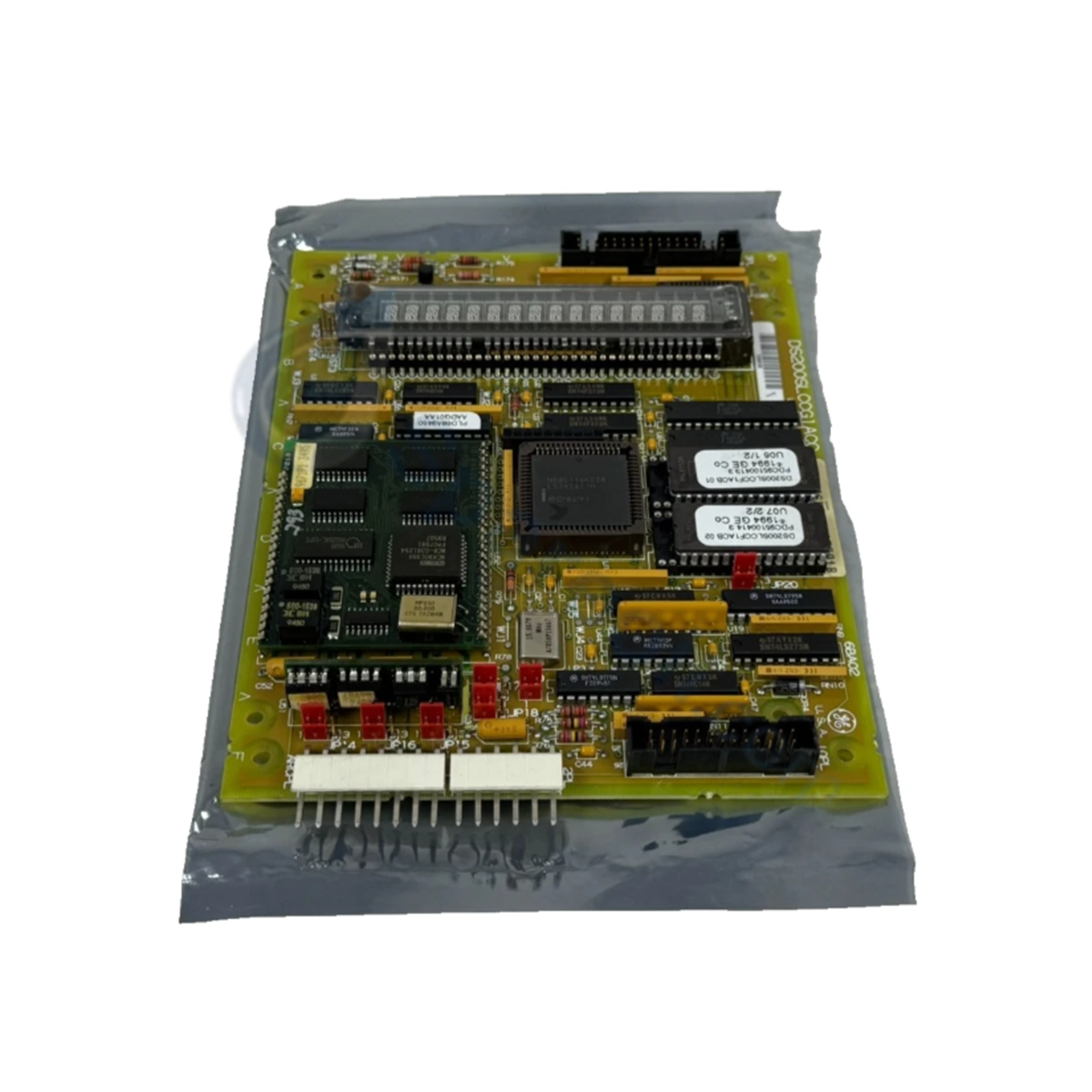

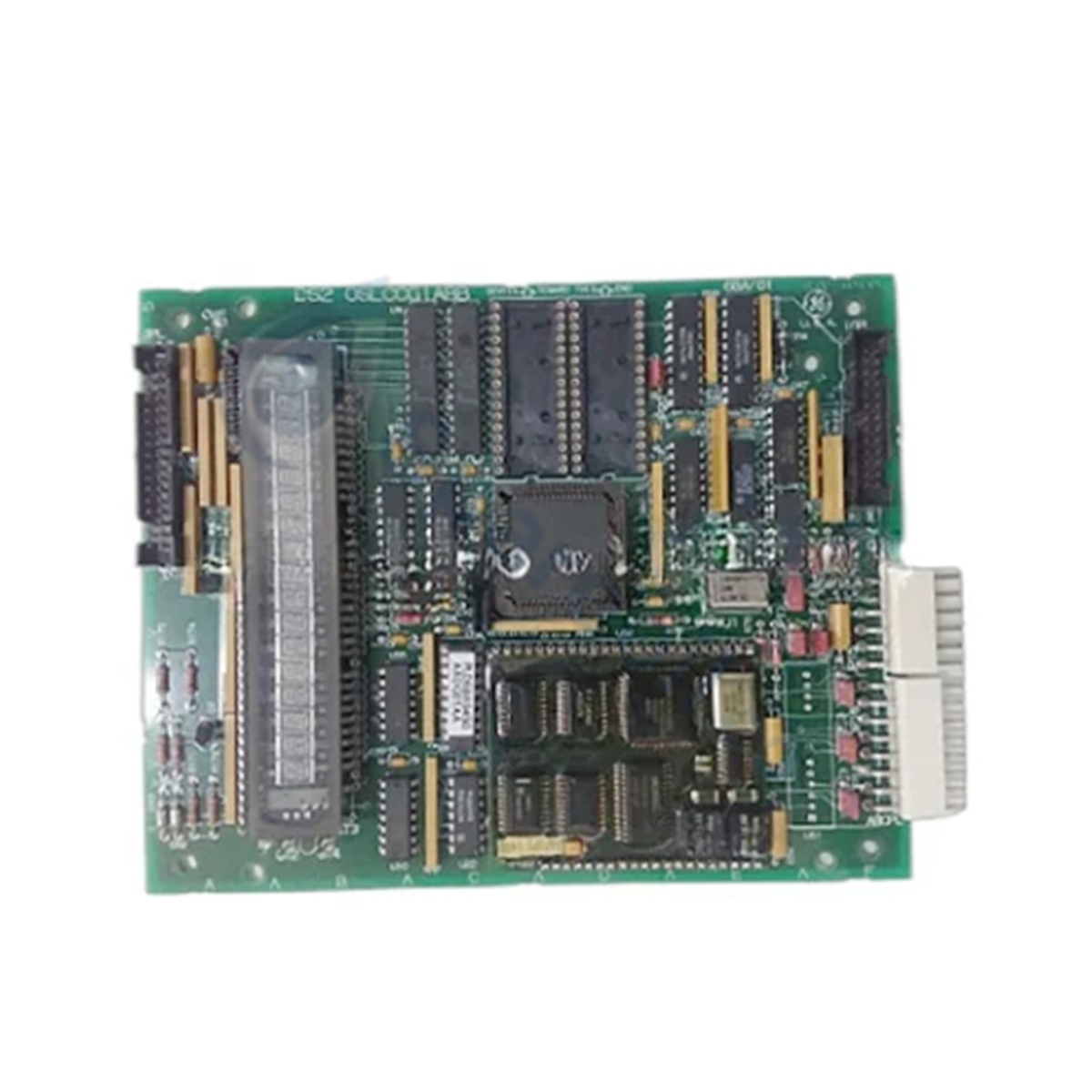

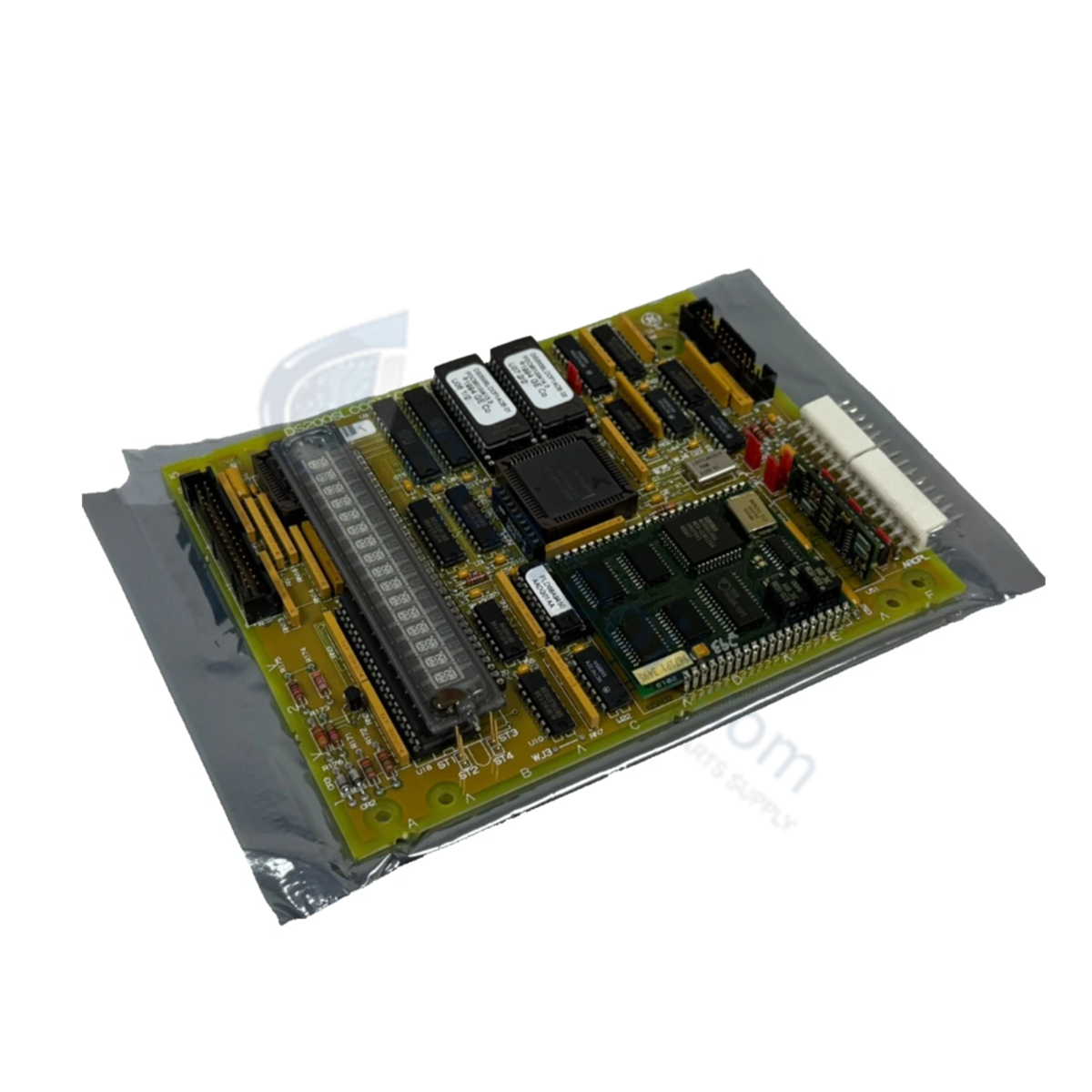

تعمل البطاقة GE DS200SLCCG1AHH، والمصنفة أيضًا باسم بطاقة اتصال الشبكة المحلية SLCC، كمكون مادي مخصص لمعالجة واجهة الشبكة وتشخيص النظام المرئي داخل منصات التحكم GE Speedtronic Mark V.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200SLCCG1AHH |
| العلامة التجارية | GE (جنرال إلكتريك) |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يعمل بالناقل عبر واجهة وحدة SDCC الأساسية |
| سلسلة المنتج | Speedtronic Mark V |
| طلاء حماية لوحة الدوائر المطبوعة (PCB) | طلاء عادي |
| شاشة التشخيص المرئي | شاشة سطح مدمجة أبجدية رقمية مكونة من 16 رقمًا |
| وصلات التوصيل المدمجة | موصل كابل شريطي KPPL لواجهة SDCC |
| مقابس EPROM | مقابس EPROM للبرامج U6 و U7 (يتم نقل PROMs من اللوحة الحالية) |
بنية التحكم الصناعي والاتصالات
يتم تركيب DS200SLCCG1AHH مباشرة على وحدة SDCC الأساسية داخل مجموعة محرك الأقراص، ويتصل إلكترونيًا عبر كابل شريطي متصل برأس KPPL. تتميز البطاقة بشاشة عرض أبجدية رقمية مدمجة مكونة من 16 رقمًا محمية بأربعة هياكل دبابيس زاوية لتوفير حالة الوقت الفعلي ورموز الأعطال عبر غطاء الغلاف الخارجي. يتضمن تصميم الدائرة مكونات تحديد الجهد، بما في ذلك المقاومات المنفصلة، والديودات، ومصفوفات شبكة المقاومات، والمكثفات. يدير حركة مرور الشبكة المحلية مع الحفاظ على سرعة اتصال ناقل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج، مما يضمن توافق تحديث البرامج الثابتة بسلاسة عند إقرانه بنواة معالج النظام.
الأسئلة المتداولة
س: هل يتم تضمين EPROMs البرامج U6 و U7 مع وحدة DS200SLCCG1AHH؟
ج: لا، لا يتم شحن لوحات سلسلة DS200 مع EPROMs البرامج مثبتة؛ يجب نقل EPROMs U6 و U7 من اللوحة الموجودة إلى الوحدة البديلة أثناء التثبيت.
س: كيف يتصل DS200SLCCG1AHH ماديًا وكهربائيًا برف التحكم Mark V؟
ج: يتم تركيب الوحدة فوق لوحة SDCC الرئيسية وتتصل عبر كابل شريطي متصل بموصل KPPL على لوحة الدوائر المطبوعة SLCC.
س: ما هي وظيفة الهياكل الأربعة الشبيهة بالدبابيس حول الشاشة؟
ج: تعمل كفواصل ميكانيكية لحماية زجاج الشاشة من الضغط الزائد عند تثبيت غطاء حماية SDCC الخارجي في مكانه.
إرشادات التثبيت الميداني
- أوقف تشغيل خزانة المحرك المضيف تمامًا وتأكد من فصل جميع مصادر الطاقة قبل الصيانة.
- ارتدِ حزام معصم ESD متصلاً بأرضي لوحة غير مطلية أثناء جميع إجراءات المناولة.
- انقل بعناية EPROMs البرامج U6 و U7 الموجودة من لوحة SLCC القديمة إلى المقابس المقابلة على DS200SLCCG1AHH، مع الحفاظ على محاذاة دبوس IC الصحيحة.
- قم بمحاذاة الوصلات المتشعبة من نوع Berg على اللوحة البديلة لتتطابق مع مواضع الوصلات المتشعبة للأجهزة للوحة التي تم إزالتها.
- قم بتركيب DS200SLCCG1AHH على بطاقة SDCC الأساسية، وقم بتوصيل الكابل الشريطي بموصل KPPL، وقم بإعادة تثبيت غطاء SDCC الخارجي فوق الشاشة.
