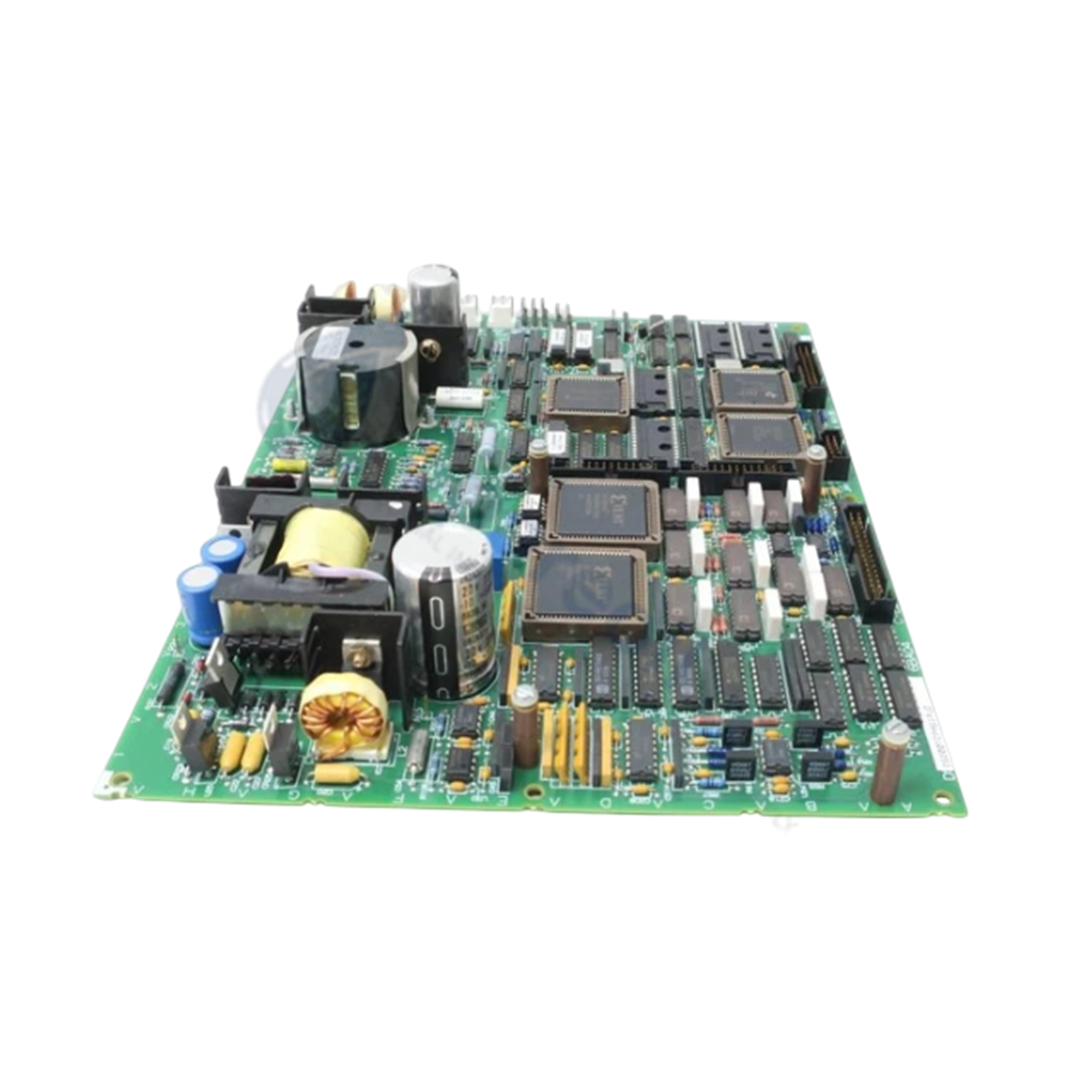

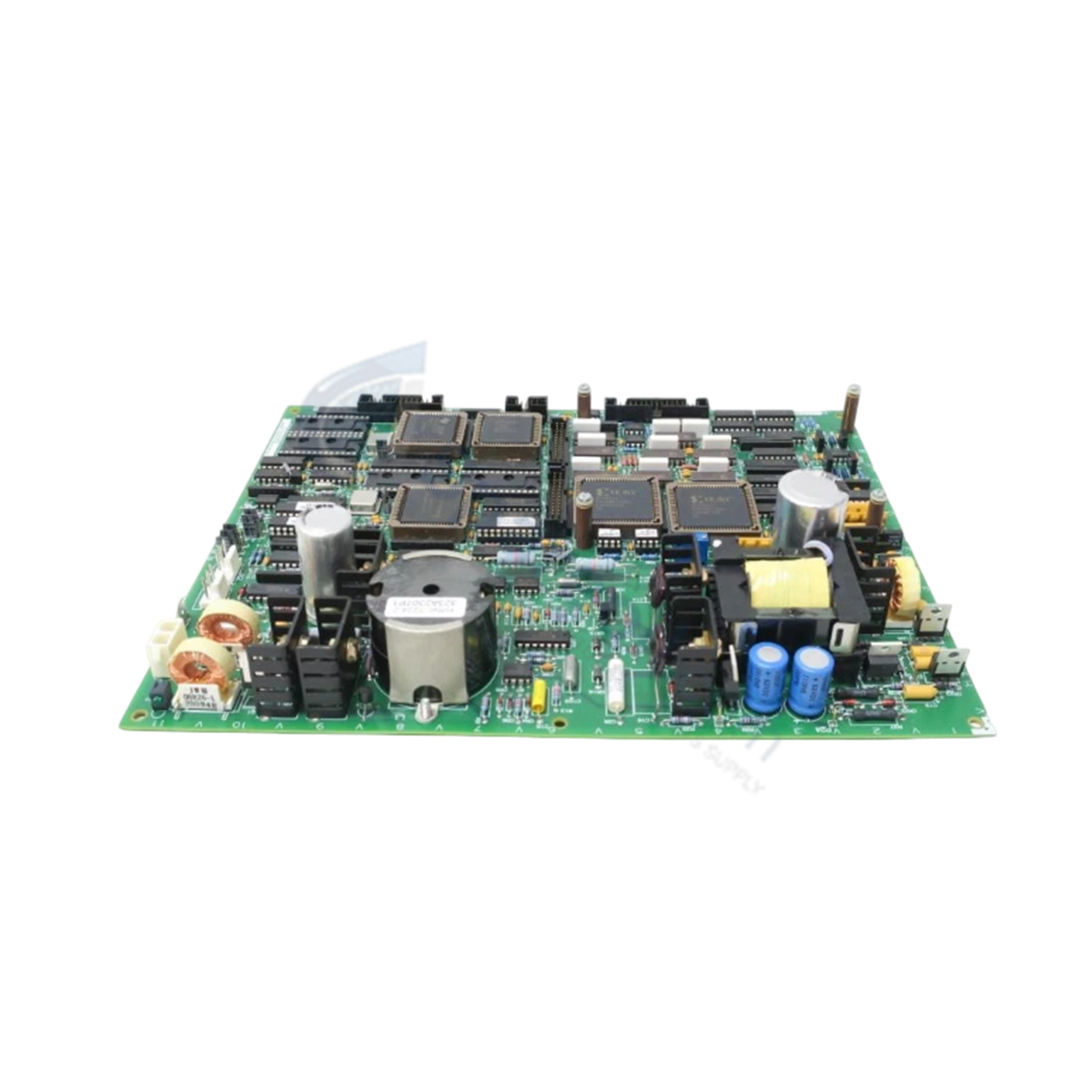

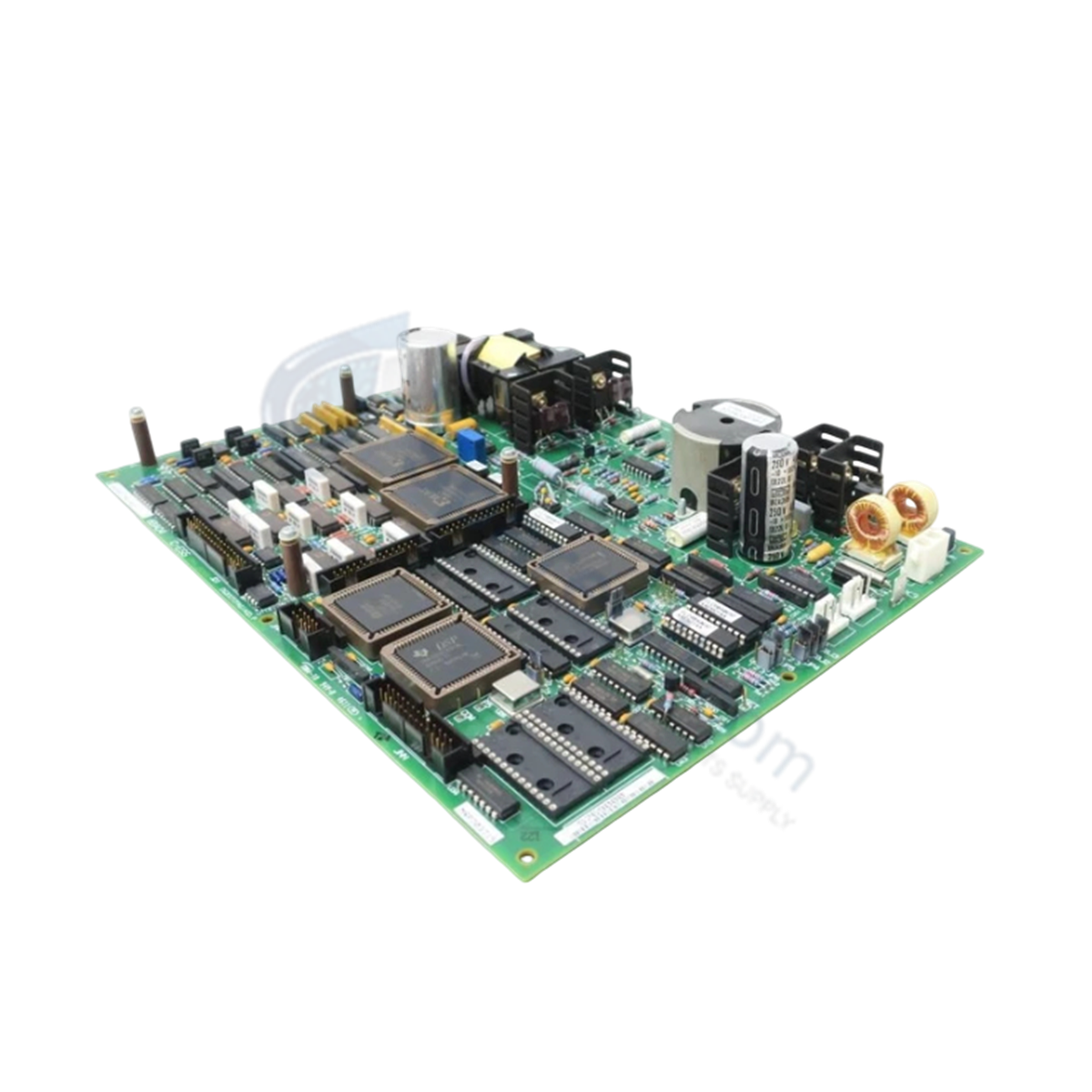

لوحة معالج التحكم DS200TCPAG1AJD GE

DS200TCPAG1AJD | GE | لوحة معالج التحكم Mark V

DS200TCPAG1AJD | GE | لوحة معالج التحكم Mark V

التوفر: 10 متوفر في المخزون

تعمل لوحة المعالج التحكمي GE DS200TCPAG1AJD، والمُدرجة أيضًا باسم DS200TCPA، كمكون مادي مخصص للمعالجة المركزية وتنفيذ توزيع الطاقة ضمن أنظمة...

رمز المنتج: DS200TCPAG1AJD

Manufacturer: General Electric
Product No.: DS200TCPAG1AJD
Product Type: لوحات معالج التحكم
Product Origin: China
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل لوحة المعالج التحكمي GE DS200TCPAG1AJD، والمُدرجة أيضًا باسم DS200TCPA، كمكون مادي مخصص للمعالجة المركزية وتنفيذ توزيع الطاقة ضمن أنظمة التحكم GE Speedtronic Mark V.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	DS200TCPAG1AJD
العلامة التجارية	جنرال إلكتريك
المنشأ	الولايات المتحدة
الوزن	0.75 كجم
الأبعاد	عامل شكل لوحة الدوائر المطبوعة (PCB) القياسي Mark V غير VME
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	مدخل 125 فولت تيار مستمر
الاختصار الوظيفي	TCPA
السلسلة	Mark V
طلاء لوحة الدوائر المطبوعة	طلاء متوافق عادي
طريقة التركيب	تركيب مباشر على اللوحة (رف غير VME، بدون لوحة أمامية معدنية)
الحماية	صمامات مع مراقبة حالة LED مخصصة

توافق الفلاش للبرامج الثابتة والربط البيني لحافلة اللوحة الخلفية

تقع DS200TCPAG1AJD مباشرة ضمن بنية لوحة التحكم Mark V بدلاً من هيكل رف VME القياسي. يعتمد نقل البيانات بين اللوحات على مجموعات الكابلات الشريطية وجذوع توزيع الطاقة، مما يتطلب توافقًا صارمًا في فلاش البرامج الثابتة عبر عقد المعالجة المتصلة لمنع أخطاء تزامن الحافلة. تم تحسين مسارات اللوحة الداخلية للحفاظ على سرعة المعالجة ودورات التنفيذ المحددة دون انحراف توقيت ناتج عن الحرارة. يحمي الطلاء المتوافق العادي المتكامل المكونات المثبتة على السطح من التلوث الجسيمي، مما يضمن توجيهًا مستقرًا للإشارة عبر شبكات التوزيع المحلية.

الأسئلة الشائعة

س: كيف تتعامل DS200TCPAG1AJD مع اكتشاف الأعطال الكهربائية في دوائر توزيع الطاقة الخاصة بها؟

ج: تدمج اللوحة صمامات على اللوحة في مسارات الطاقة 125 فولت تيار مستمر، وكل منها مقترن بمؤشر عطل LED يضيء لتوفير تحقق مادي فوري عند فتح الصمام.

س: لماذا تفتقر اللوحة إلى لوحة تثبيت معدنية قياسية؟

ج: تم تصميم الوحدة للتركيب المباشر داخل غلاف خزانة Mark V الأساسية بدلاً من قفص بطاقة VME القياسي، باستخدام نقاط تثبيت متخصصة لإنشاء استمرارية أرضية مباشرة للهيكل.

إرشادات التركيب الميداني

اعزل اللوحة الرئيسية وتأكد من قطع التيار الكهربائي بالكامل عن جميع خطوط إمداد 125 فولت تيار مستمر قبل التعامل مع اللوحة.
ارتدِ حزام معصم ESD متصل بأرضية هيكل اللوحة لمنع التفريغ الكهروستاتيكي للدوائر المتكاملة المكشوفة.
ضع اللوحة على المساند المخصصة داخل خزانة Mark V الأساسية وشد أدوات التثبيت بإحكام.
وصل جميع كابلات توزيع الطاقة والكابلات الشريطية، مع التأكد من محاذاة المسامير بشكل صحيح وتثبيت الموصلات.
طبق طاقة إدخال 125 فولت تيار مستمر وراقب جميع مؤشرات صمامات LED؛ تأكد من عدم إضاءة أي مؤشرات عطل قبل بدء تشغيل النظام.
