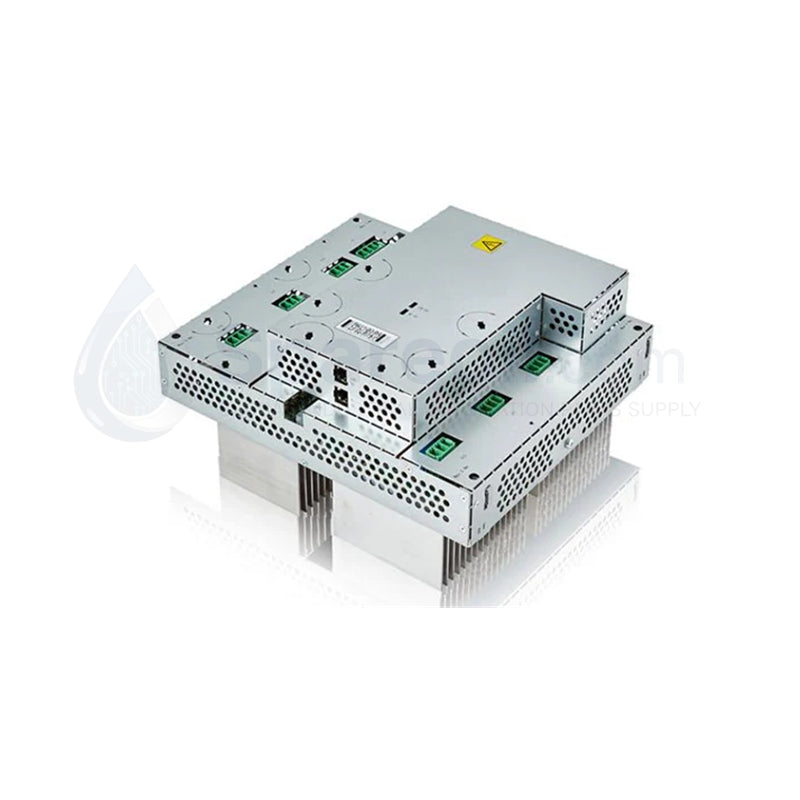

وحدة حاسوب صناعية ABB 3HAC050363-001 DSQC1018

DSQC1018 ABB 3HAC050363-001 ورقة بيانات دليل وحدة التحكم IRC5

DSQC1018 ABB 3HAC050363-001 ورقة بيانات دليل وحدة التحكم IRC5

التوفر: 10 متوفر في المخزون

وحدة معالجة واجهة روبوتات ABB DSQC1018 IRC5 تعمل وحدة ABB DSQC1018، المصنفة أيضًا باسم وحدة الكمبيوتر الروبوتية الصناعية ABB 3HAC050363-001،...

رمز المنتج: DSQC1018 3HAC050363-001

Manufacturer: ABB
Product No.: DSQC1018 3HAC050363-001
Product Type: وحدات الكمبيوتر الروبوتية الصناعية
Product Origin: USA
Payment:T/T, Western Union
Weight: 1860g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة معالجة واجهة روبوتات ABB DSQC1018 IRC5

تعمل وحدة ABB DSQC1018، المصنفة أيضًا باسم وحدة الكمبيوتر الروبوتية الصناعية ABB 3HAC050363-001، كمكون مادي مخصص لحساب المسار وتخزين الاتصالات المؤقت ضمن منصات تحكم الروبوتات IRC5 وOmniCore.

المواصفات الفنية

المعلمة	المواصفات
الموديل	DSQC1018
رقم القطعة	3HAC050363-001
العلامة التجارية	ABB
توافق وحدة التحكم	IRC5, OmniCore
البديل الوظيفي	خليفة مباشر متوافق مع الإصدارات السابقة لـ 3HAC042766-001
نوع الوحدة	وحدة معالجة مدمجة صناعية
الشبكة / بروتوكول الناقل	إيثرنت عالي السرعة، وصلات تسلسلية، ناقل تحكم داخلي
قاعدة التثبيت	قضيب DIN أو تثبيت على لوحة (بصمة خزانة IRC5)
تصميم التبريد	تبديد حراري بدون مروحة بواسطة مبرد صلب
مصفوفة الغلاف	غلاف صناعي متين
الأبعاد	290 مم (العمق) × 180 مم (العرض) × 105 مم (الارتفاع)
الحجم الفيزيائي	5.48 لتر
الوزن الصافي	1.86 كجم (4.1 أرطال)
المنشأ	إستونيا (EE)

التحكم الصناعي والشبكات المحددة (Deterministic Networks)

تتصل ABB DSQC1018 مباشرة بشبكات التحكم الروبوتية عبر أطر عمل سرعة اتصالات اللوحة الخلفية المخصصة، مما يسمح بالتزامن في الوقت الفعلي بين نظام القيادة الرئيسي وطبقات الأتمتة الطرفية. يدير المعالج المدمج ملفات تعريف قياس كثافة الإدخال/الإخراج المحلية، ويحلل بيانات المستشعر الخارجي الواردة قبل توجيه تعديلات الحركة المتزامنة إلى مضخمات القيادة. صُممت الوحدة للاتصال عالي السرعة، حيث توجه حزم بيانات التحكم عبر شبكات Profinet أو EtherNet/IP المحددة للتخلص من فترات تأخير أوامر مسار المحور. وتحافظ على توافق تام مع ذاكرة الفلاش الخاصة بالبرامج الثابتة مع بيئات نظام التشغيل IRC5 الأعلى، مما يتيح تحديثات متزامنة لوحدة التحكم عبر ناقل النظام الداخلي دون زعزعة استقرار جداول المعايرة المحلية أو حلقات مراقبة الموضع.

الأسئلة المتداولة

س: هل يتطلب الأمر إعادة تثبيت كاملة لبرنامج النظام عند استبدال وحدة 3HAC042766-001 القديمة بالوحدة الأحدث DSQC1018؟ ج: لا، توفر DSQC1018 توافقًا كاملاً للتوصيل والتشغيل. نظرًا لمشاركتها نفس ملفات توافق البرامج الثابتة، فإن الجهاز يتزامن تلقائيًا مع إصدار برنامج التحكم IRC5 الحالي عند التشغيل عبر الناقل الداخلي.

س: كيف يتعامل تصميم الغلاف بدون مروحة لوحدة DSQC1018 مع تبديد الحرارة تحت أحمال الحوسبة القصوى؟ ج: يستخدم الهيكل ملفات تعريف تبديد حراري مخصصة مدمجة مباشرة في غلافه المعدني الخارجي. يسمح هذا التكوين بالتشغيل المستمر عبر دورات التصنيع عالية الاهتزاز دون الاعتماد على مراوح التبريد الميكانيكية التي قد تدخل ملوثات محمولة جوًا.

س: هل يمكن تبديل أو ترقية واجهات الاتصال في DSQC1018 عبر بطاقات خيارات معيارية؟ ج: نواة المعالجة الداخلية غير معيارية، ولكن واجهات الأجهزة المدمجة عالية السرعة للإيثرنت والمسلسل تدعم تنفيذ بروتوكولات متعددة، مما يسمح بتعديلات التكوين عبر مجموعة برامج RobotStudio.

إرشادات التركيب الميداني

محاذاة بصمة الخزانة: ضع الوحدة على لوحة شاسيه خزانة IRC5 القياسية أو قضيب DIN. تأكد من إحكام إغلاق خطافات التثبيت الميكانيكية العلوية والسفلية تمامًا على الإطار الداعم قبل إحكام براغي تثبيت اللوحة لمنع التحرك الناتج عن اهتزاز الآلات.
متطلبات التأريض: قم بتأمين شريط تأريض نحاسي سميك ومنخفض المقاومة من مسمار التأريض الموجود على إطار غلاف DSQC1018 مباشرة إلى قضيب التأريض المركزي للخزانة لضمان التصريف السليم للتداخل الكهرومغناطيسي عالي التردد (EMI).
توجيه إنهاء الشبكة: وجه جميع خطوط بيانات الإيثرنت الصناعية عالية السرعة والبيانات التسلسلية عبر قنوات أسلاك منفصلة ومحمية. حافظ على عزل روابط البيانات عن خطوط الطاقة ثلاثية الأطوار الرئيسية للمحرك بمسافة لا تقل عن 300 مم لحماية إطارات الإشارة من تحريض الضوضاء الكهربائية.
التحقق من تخفيف إجهاد الكابل: قم بتأمين جميع موصلات الاتصال والطاقة الخارجية باستخدام مشابك الأسلاك الميكانيكية المدمجة. يمنع هذا التقييد إزاحة الدبوس ويحمي وصلات لوحة الدوائر الداخلية من قوى الشد المحورية.
