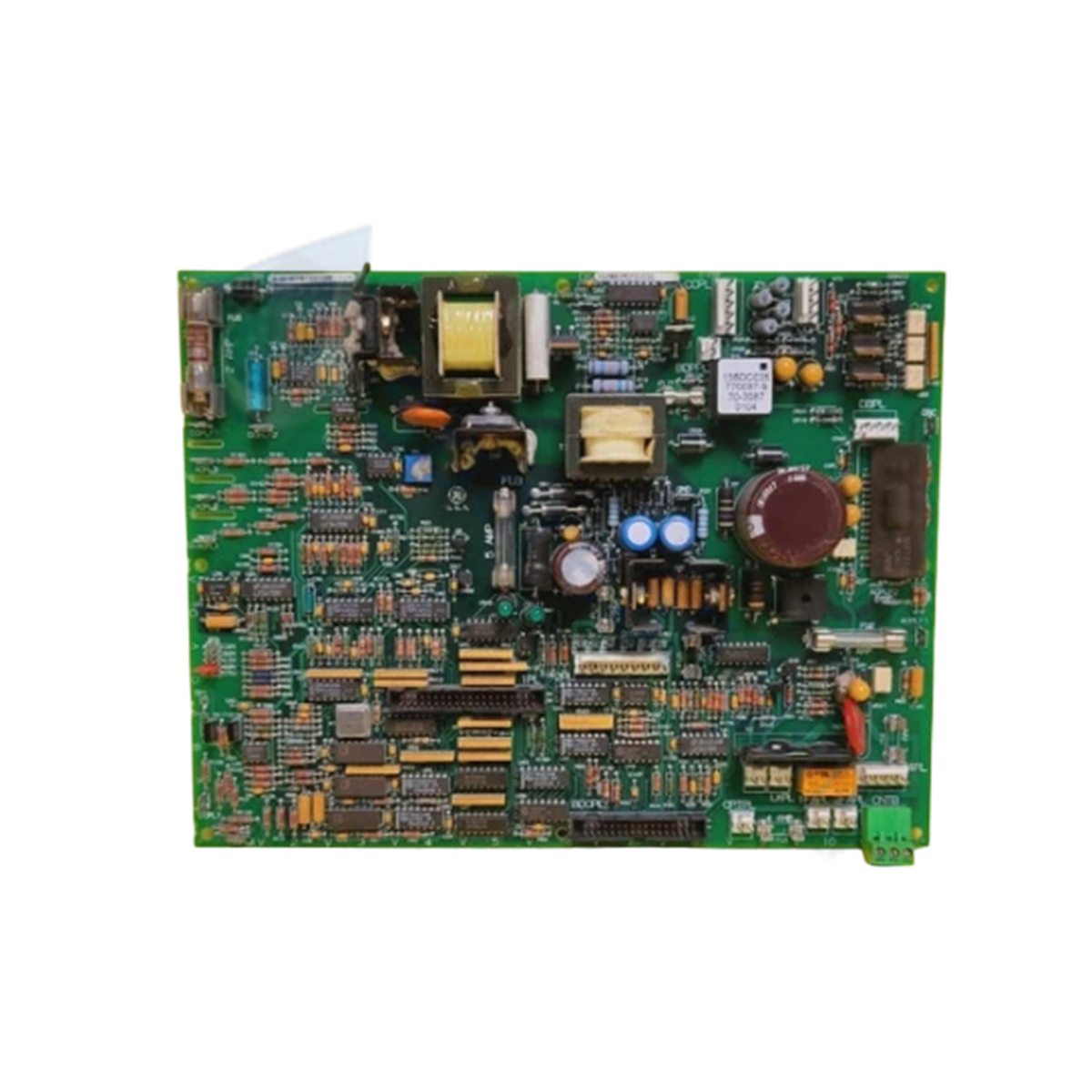

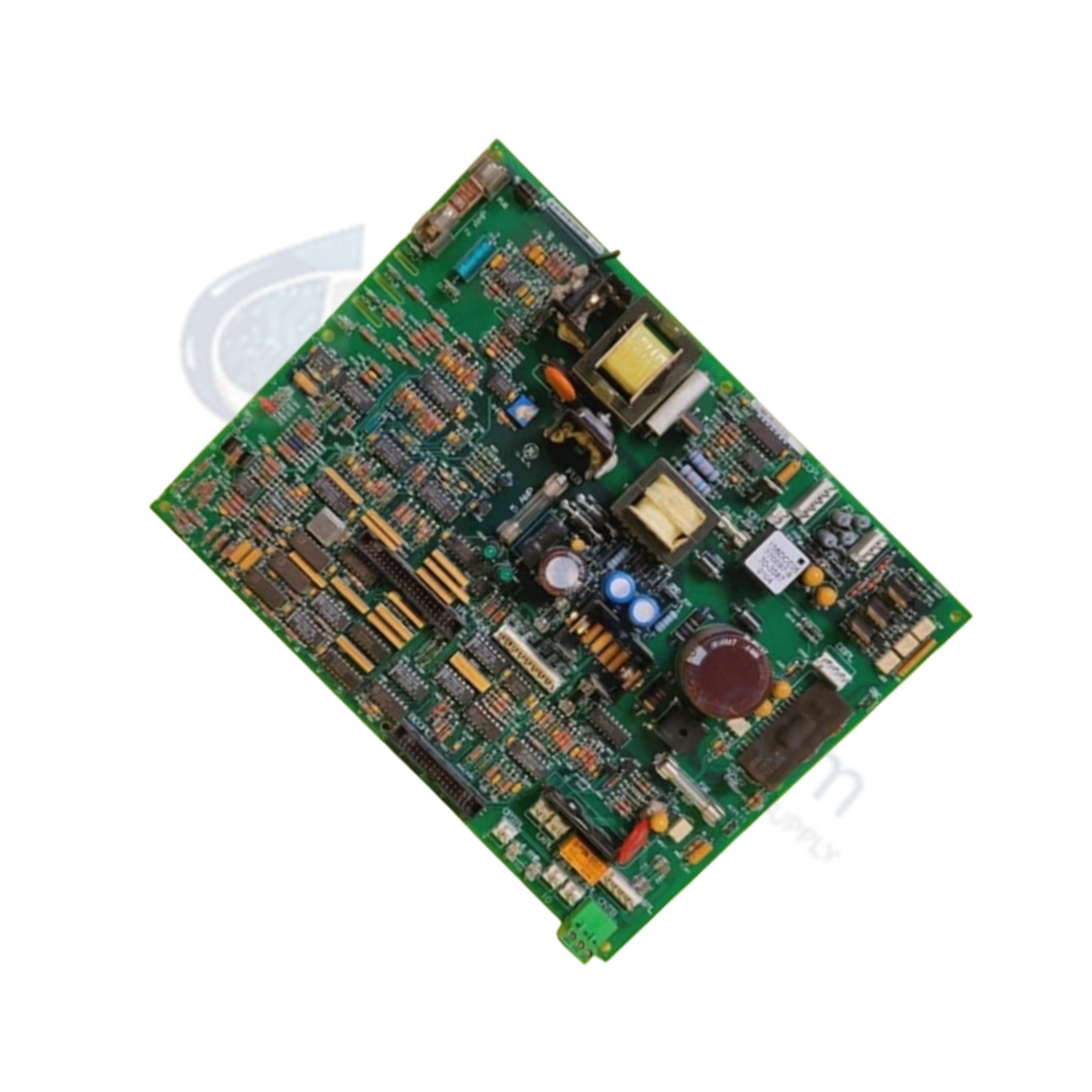

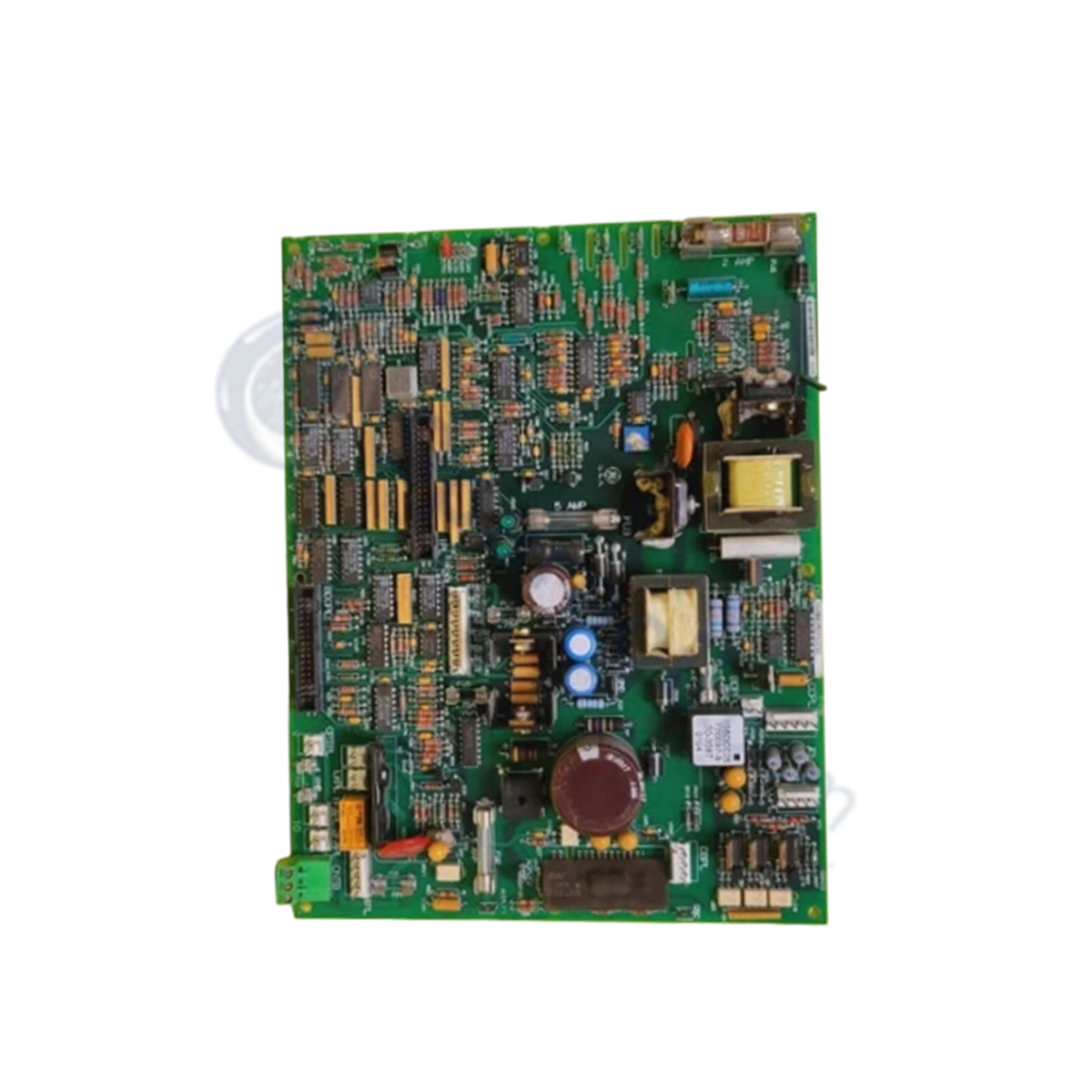

تم تكوين لوحة إمداد الطاقة GE DS200IMCPG1CGC (IMCP IGBT) لتحويل الطاقة وواجهة تبديل بوابات التشغيل في منصات Mark V، وتوفر هذه اللوحة تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفكيك اللاحقة ومصفوفة النموذج
| مكون المراجعة | رمز التعيين | الوصف |
|---|---|---|
| هيكل لوحة الدائرة المطبوعة الأساسي | DS200 | تخطيط لوحة الدائرة المطبوعة الأساسية المحلية القياسية لـ GE Mark V |
| الاختصار الوظيفي | IMCP | لوحة واجهة تزويد الطاقة IGBT |
| متغير المجموعة | G1 | تكوين المنتج للمجموعة 1 |
| المراجعة الوظيفية الأولى | C | المراجعة الأولى للدائرة الوظيفية |
| المراجعة الوظيفية الثانية | G | المراجعة الثانية للدائرة الوظيفية |
| مراجعة الرسم الفني | C | مراجعة تخطيط مسارات الرسم الفني للوحة الدائرة المطبوعة |
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| الموديل | DS200IMCPG1CGC |
| العلامة التجارية | GE (جنرال إلكتريك) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 5 أرطال (2.27 كجم) |
| الأبعاد | حجم بطاقة Mark V القياسي كامل الارتفاع |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | مدخل طاقة تيار مستمر مزود بواسطة الناقل |
| سلسلة المنتج | Speedtronic Mark V DS200 |
| منفذ الواجهة | اتصال كابل شريطي مخصص بموصل 1PL على لوحة SDCC |
| مكونات الدائرة | مكثفات، مقاومات، ترانزستورات، صمامات ثنائية، ودوائر متكاملة |
| طلاء لوحة الدائرة المطبوعة | طلاء عادي |
معالجة واجهة التحكم الصناعي والطاقة
يدير DS200IMCPG1CGC إجراءات واجهة طاقة محرك الأقراص المحلية مع الحفاظ على سرعة اتصال عالية السرعة بالناقل الخلفي. تتصل اللوحة مباشرة بلوحة التحكم الرئيسية للمحرك DS200SDCC عبر كابل مخصص متصل بالموصل 1PL. تعمل دوائر قمع الجهد المدمجة - التي تستخدم شبكات المقاومات والمكثفات السلبية، والصمامات الثنائية المنفصلة، والترانزستورات التبديلية - على تثبيت توصيل طاقة البوابة الداخلية. تفرض المكونات الموجودة على اللوحة توقيت تبديل صارم للحفاظ على توافق فلاش البرامج الثابتة ومنع تشويه الإشارة أثناء تشغيل محرك الأقراص.
الأسئلة المتداولة
س: كيف تتصل DS200IMCPG1CGC ببطاقة التحكم الرئيسية للمحرك؟
ج: تتصل DS200IMCPG1CGC مباشرة برأس الشريط 1PL الموجود على لوحة التحكم بالمحرك DS200SDCC عبر مجموعة كبلات متعددة الموصلات.
س: ما هي الإجراءات الوقائية المدمجة في اللوحة لقمع زيادة الجهد؟
ج: يتم نشر مجموعات مقاومات ومكثفات سلبية، وصمامات ثنائية لقمع العبور، ودوائر متكاملة متخصصة عبر مسارات الدائرة لتصفية تقلبات الطاقة وارتفاعات الجهد.
إرشادات التركيب الميداني
- قم بإزالة جميع مصادر الطاقة الرئيسية للتيار المتردد والتيار المستمر التي تزود خزانة المحرك قبل صيانة لوحات الدوائر الداخلية.
- ارتدِ حزام معصم موصول بنقطة أرضية مؤكدة لمنع التفريغ الكهروستاتيكي عند لمس المكونات.
- افحص توصيل الكابل عند الرأس 1PL للتأكد من المحاذاة الصحيحة للموصلات وتثبيتها في بطاقة SDCC.
- قم بتركيب البطاقة باستخدام فواصل اللوحات القياسية وتأكد من استمرارية التأريض الآمن لهيكل الخزانة.
- تأكد من أن كابلات الطاقة الميدانية وأسلاك المحرك عالية الجهد تحافظ على فصل مكاني كافٍ عن الكابلات الشريطية منخفضة الجهد لتجنب الاقتران الحثي.
