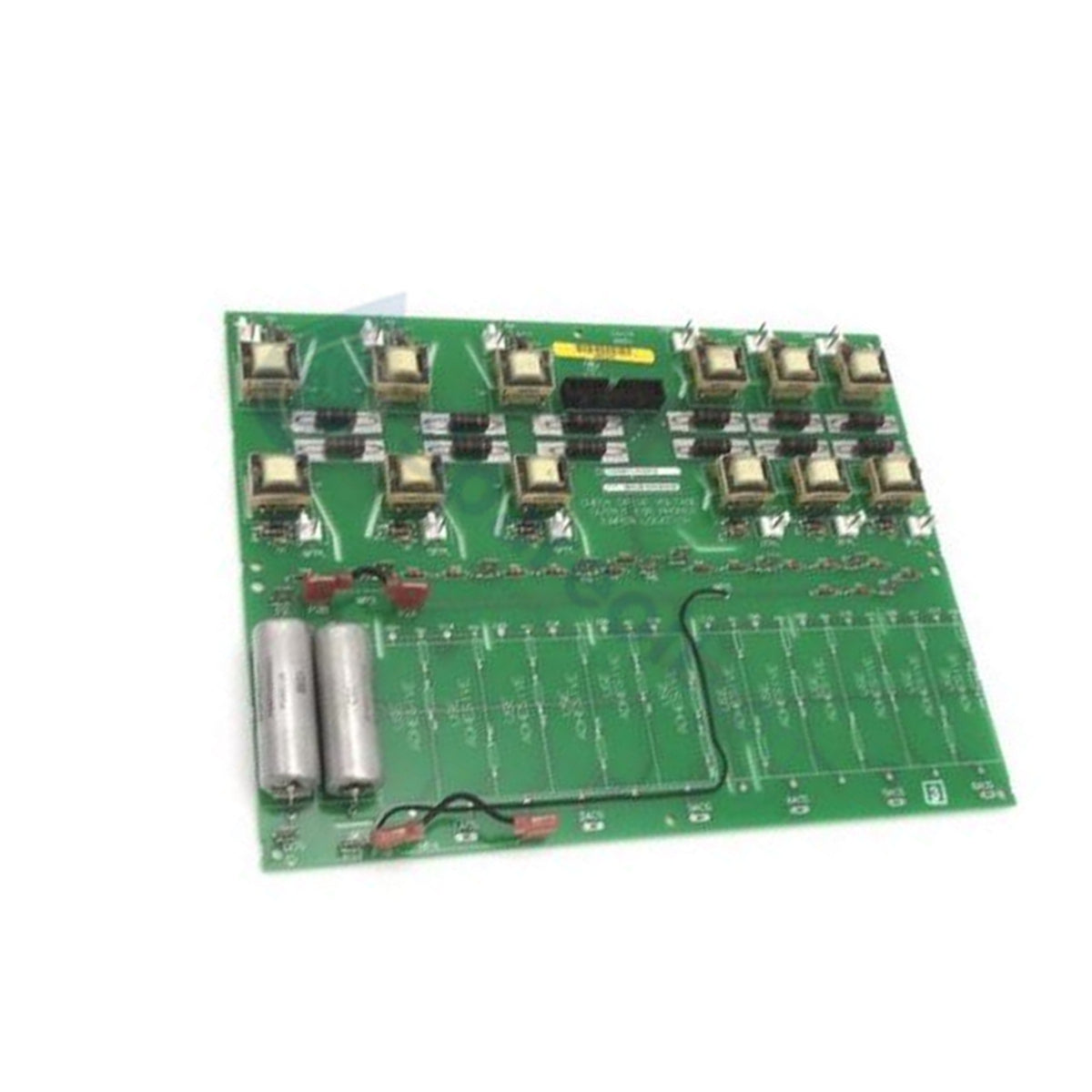

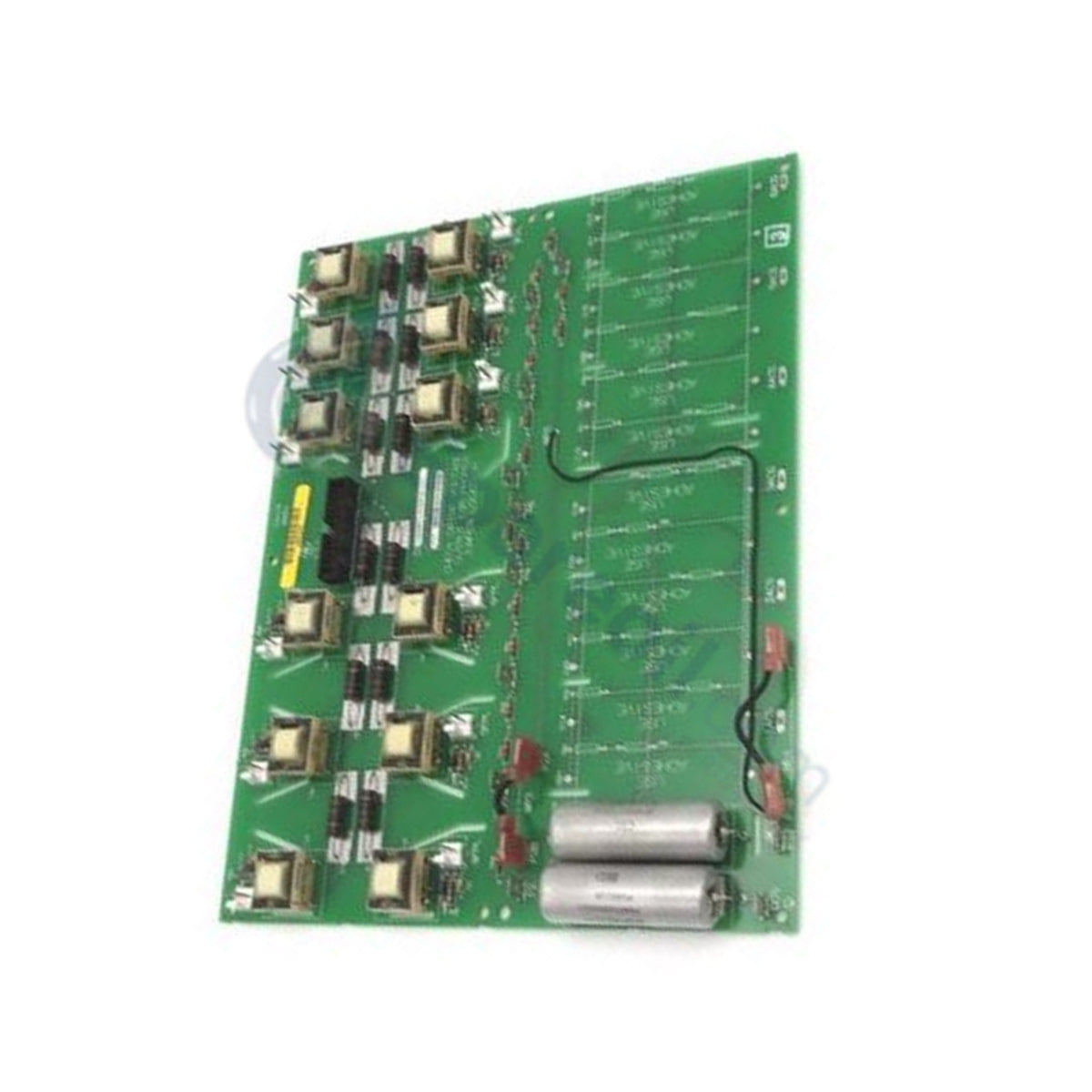

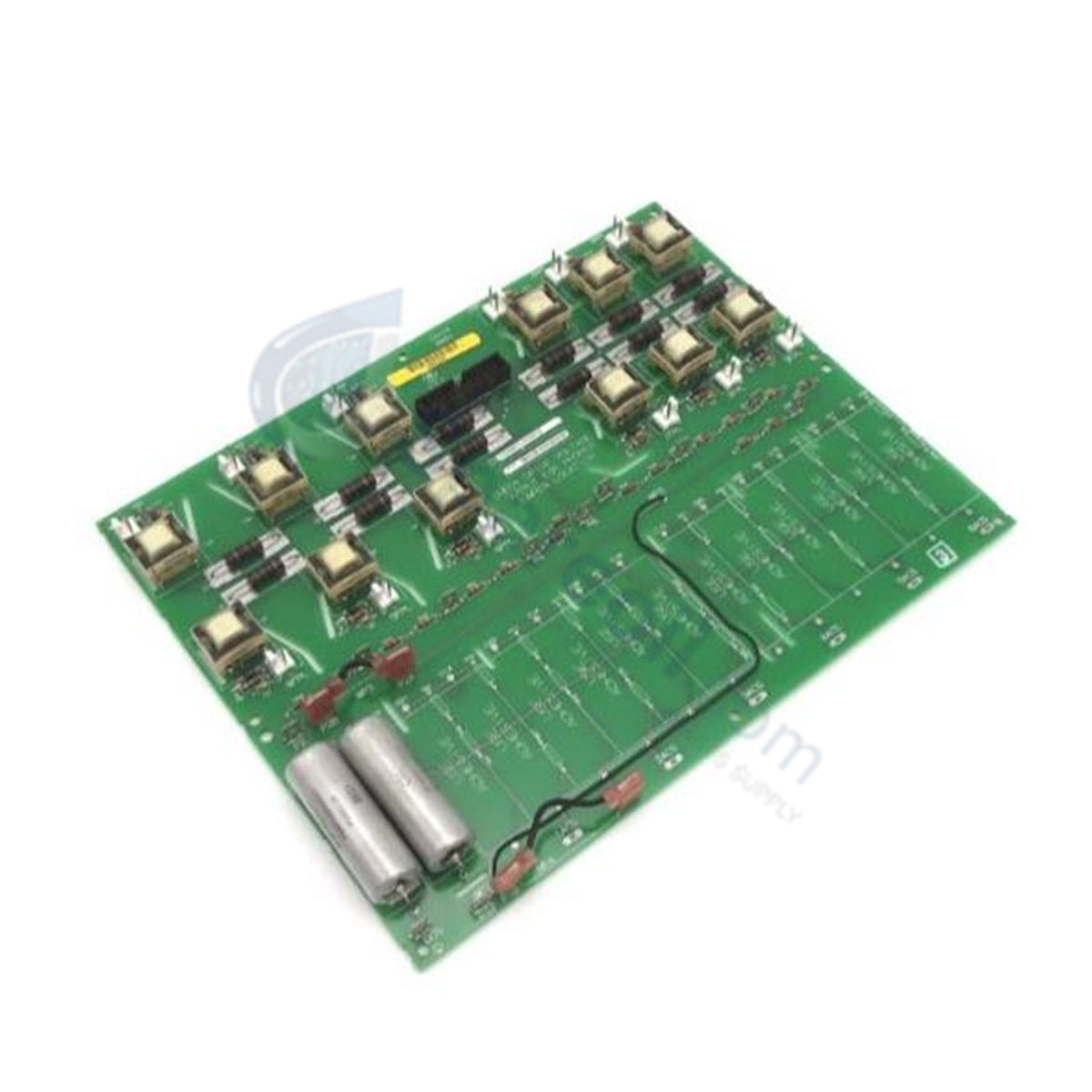

تعمل البطاقة GE DS200PCCAG9ACB، المُفهرسة أيضًا باسم بطاقة توصيل الطاقة DS200PCCA، كمكون أجهزة مخصص لتوصيل جسر طاقة SCR وتوزيع الطاقة داخل أنظمة التحكم Speedtronic Mark V.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| النموذج | DS200PCCAG9ACB |
| العلامة التجارية | جنرال إلكتريك GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.26 كجم (0.56 رطل) |
| الأبعاد | 406.4 × 254.0 × 254.0 ملم (16.0 × 10.0 × 10.0 بوصة عند الشحن) |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | طاقة تحكم لوحة المنطق (< 15.0 واط) |
| نطاق جهد المحرك | من 240 إلى 630 فولت تيار مستمر |
| الحد الأقصى لمدخل التيار المتردد | أقل من أو يساوي 600 فولت rms |
| توافق الإطار | تكوينات إطار J وإطار M |
| حماية الدائرة | فيوزات أرجل مدمجة، ومفاعلات أرجل، ومخمدات جهد تيار مستمر مخصصة |
| دعم محول الناقل | أوضاع محول ناقل منفصلة أو مشتركة |
| نوع التجميع | تجميع عادي |
| طلاء لوحة الدوائر المطبوعة (PCB) | طلاء متوافق عادي |
بنية الناقل الخلفي والبرامج الثابتة
تقوم البطاقة DS200PCCAG9ACB بربط حلقات جسر SCR عالية الجهد مباشرةً بحامل التحكم منخفض الجهد، وتوجيه بيانات قياس المحرك الحرجة وإشارات البوابة المشغلة من خلال موصلات متعددة الدبابيس لتحسين سرعة اتصال الناقل الخلفي. تفصل حواجز العزل عالية الجهد عقد تغذية جسر الطاقة عن شبكات معالجة الإشارات، مما يضمن استقرار كثافة الإدخال/الإخراج أثناء تبديل الحمل التجديدي. تتم إدارة توافق فلاش البرامج الثابتة ومزامنة المعلمات في التيار العالي بواسطة نواة معالج محرك Mark V الأساسي، مما يتيح تبادل الإشارات بتوصيل وتشغيل دون إعادة برمجة البرامج الثابتة المحلية المباشرة.
الأسئلة الشائعة
س: هل تدعم DS200PCCAG9ACB التبديل السريع بينما جسر الطاقة نشط؟
ج: لا. توجد جهود سطحية عالية تصل إلى 630 فولت تيار مستمر عبر واجهة جسر طاقة SCR. يجب عزل لوحة المحرك بالكامل ومصدر التيار المتردد الرئيسي وتفريغهما قبل الإزالة أو التركيب.
س: هل يمكن استخدام DS200PCCAG9ACB في التطبيقات غير التجديدية؟
ج: تم تصميم مجموعة G9 خصيصًا لتشغيل المحرك التجديدي مع مخمدات جهد تيار مستمر مخصصة، ومفاعلات أرجل، وفيوزات أرجل مضبوطة لحلقات محرك من 240 إلى 630 فولت تيار مستمر.
س: كيف تتصل اللوحة بناقل الطاقة الرئيسي؟
ج: تستوعب الوحدة تكوينات محول الناقل المنفصلة والمشتركة، وتوجه خطوط التيار المتردد الواردة المصنفة حتى 600 فولت rms عبر دوائر المخمد والمفاعل الواقية.
إرشادات التركيب الميداني
- تأكد من فتح جميع قواطع التيار المتردد الرئيسية ومصادر طاقة وصلة التيار المستمر، وإغلاقها، والتحقق من أن الجهد صفر قبل التعامل مع تجميع اللوحة.
- افحص جميع فيوزات الأرجل، وشبكات مخمد التيار المستمر، وموصلات كابل الشريط بحثًا عن علامات إجهاد حراري أو تلف ميكانيكي قبل التركيب.
- أعد توصيل جميع كابلات إمداد الطاقة والتحكم بمواقع الموصلات الدقيقة على اللوحة البديلة لمنع توجيه الجهد العالي بشكل خاطئ.
- تأكد من الاتصال الميكانيكي الآمن بقوائم الإطار للحفاظ على استمرارية أرضية الهيكل المناسبة ومسارات تبديد الحرارة.
