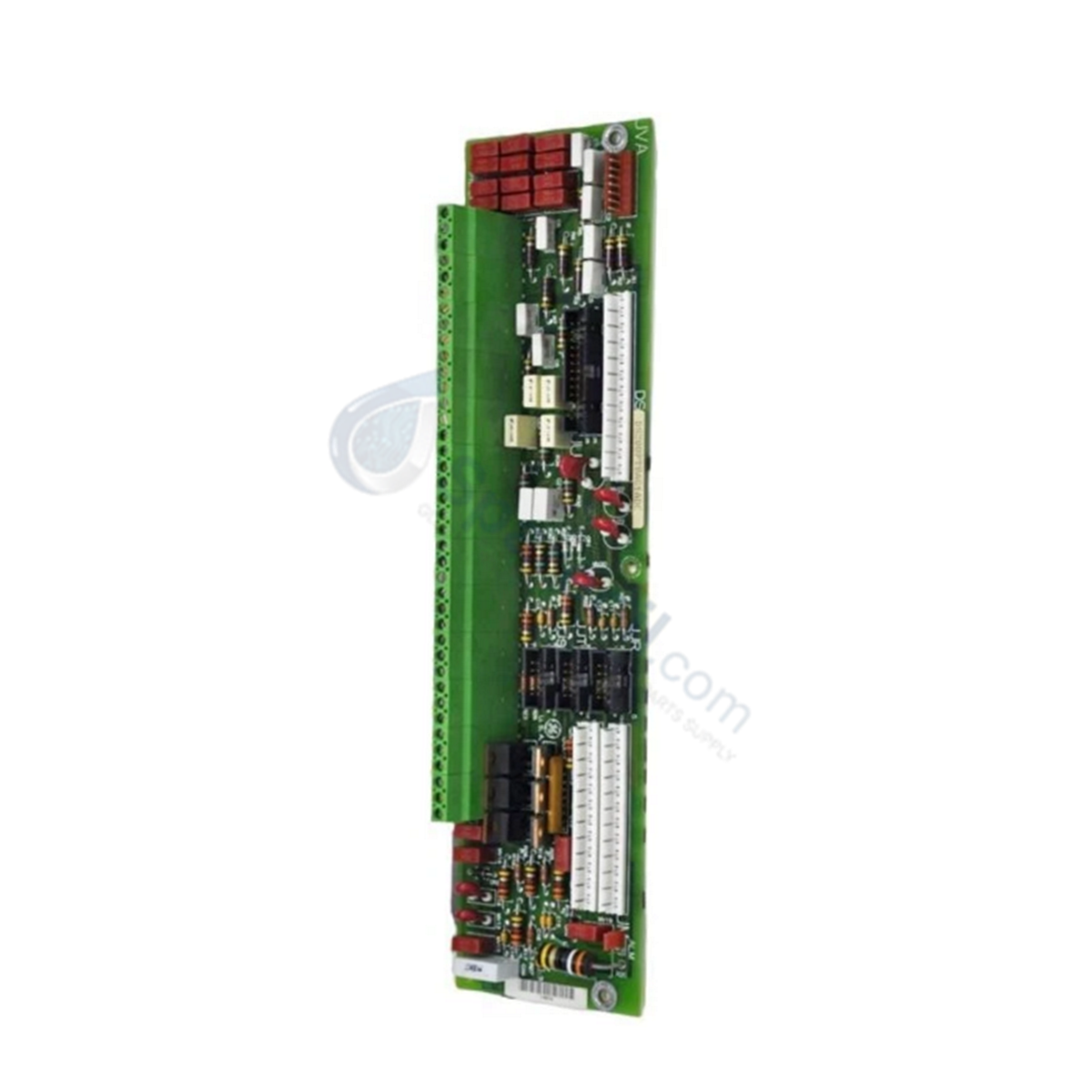

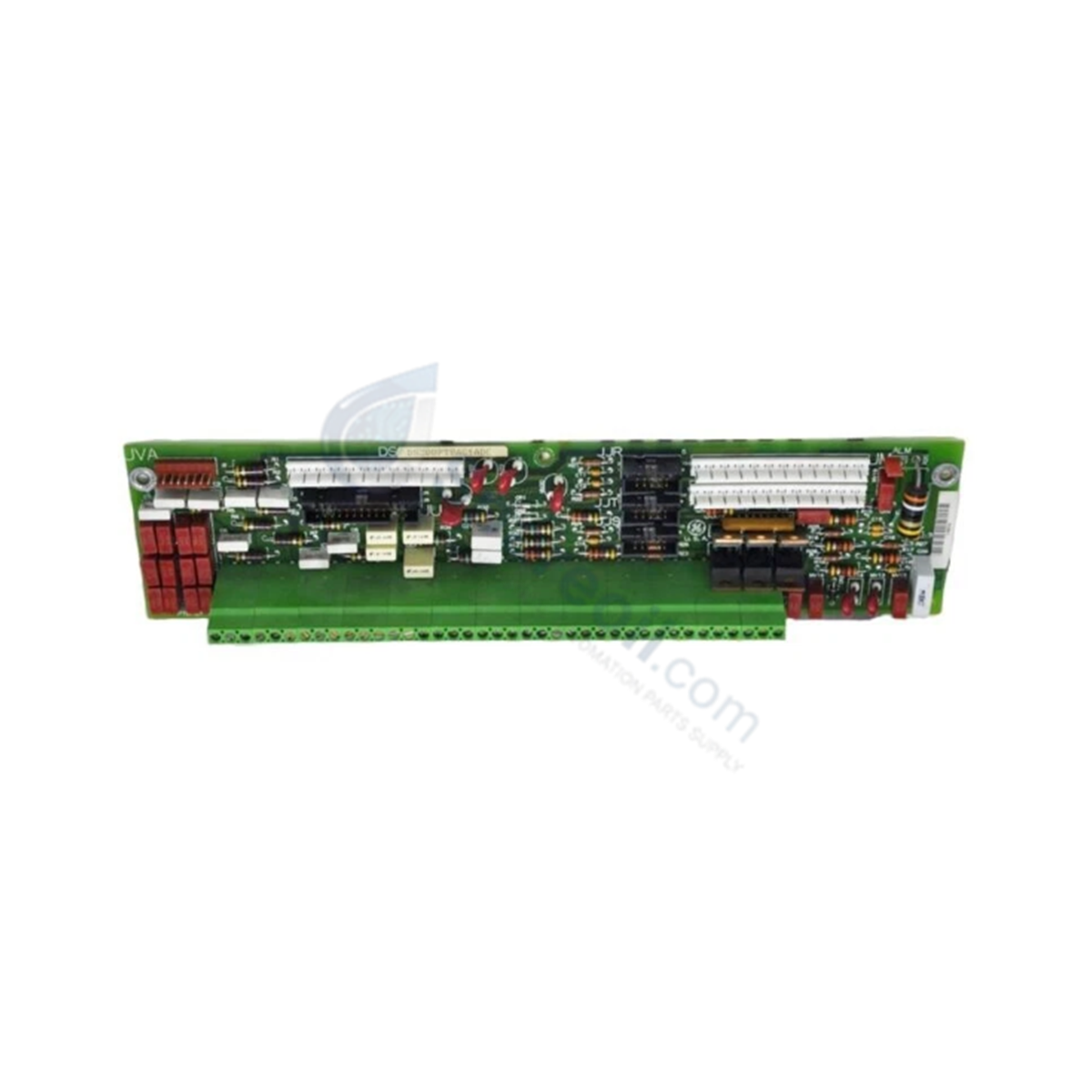

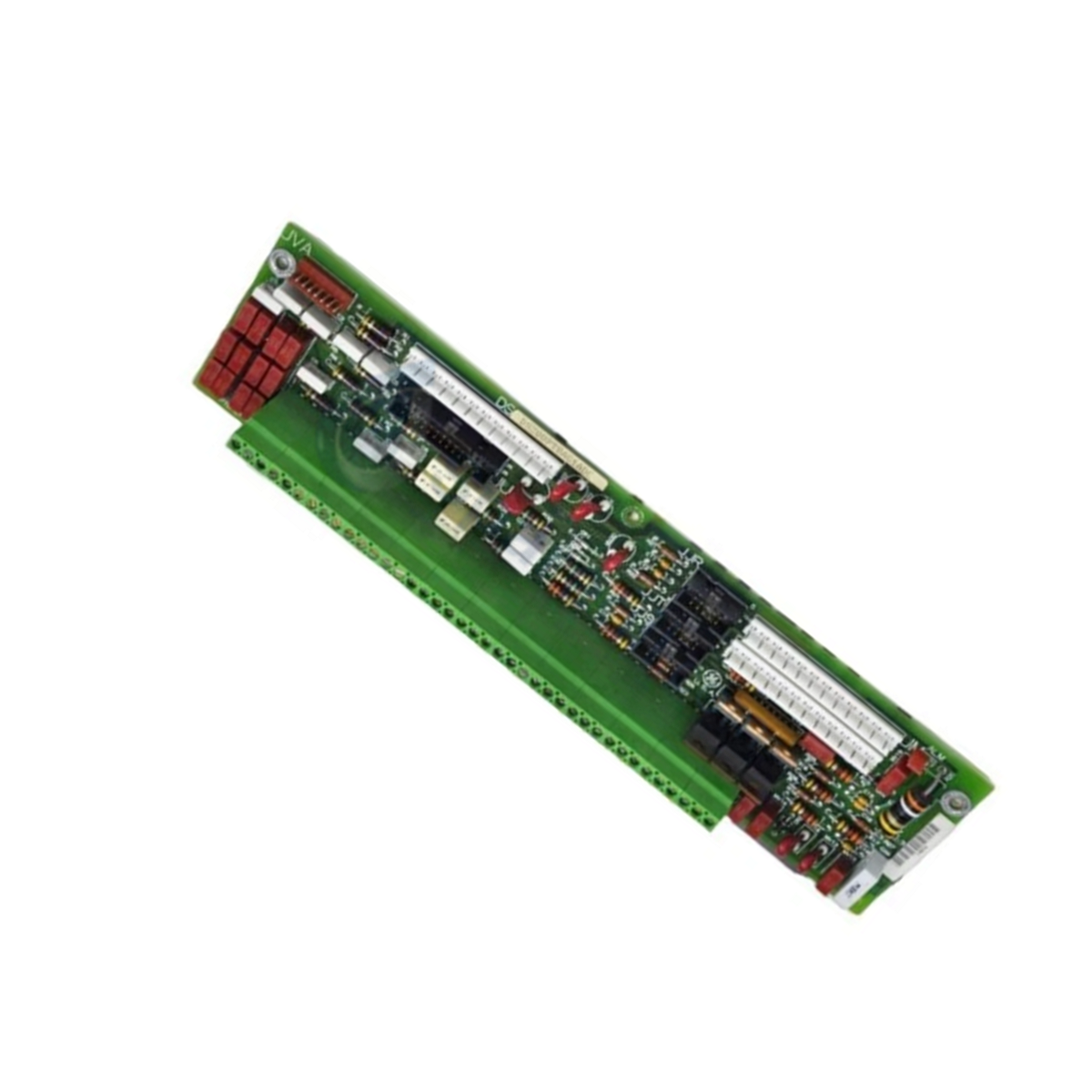

تم تكوينه لحماية السرعة الزائدة وتوجيه إشارة كشف اللهب في أنظمة التحكم Speedtronic Mark V، توفر الوحدة GE DS200PTBAG1BBA (DS200PTBA Protection Termination Module) تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| النموذج | DS200PTBAG1BBA |
| الماركة | جنرال إلكتريك |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.45 كجم (1.00 رطل) |
| الأبعاد | ملف PCB قياسي Mark V |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | لوحة سلبية (سحب ناقل سلبي < 2.0 واط) |
| أطراف لولبية | 79 وصلة لولبية مرقمة عبر مجموعات شريط الأطراف |
| موصلات رأس الدبوس | 4 موصلات رأس دبوس عمودية |
| مكونات الحماية | مقاومات أكسيد المعدن المتغيرة (MOVs)، المكثفات، والمقاومات |
| التركيب وتخطيط اللوحة | ثقوب حفر الزاوية، معرف اللوحة، ترميز محاذاة الأسلاك |
| الطلاء المطابق | طلاء تجميع عادي |
بنية الناقل الخلفي والبرامج الثابتة
تتفاعل وحدة DS200PTBAG1BBA مباشرة مع بنية الحماية الأساسية لـ Mark V عبر واجهات رأس دبوس مخصصة للحفاظ على تنفيذ دائرة التعثر في الوقت الفعلي. تستخدم مسارات الإشارة الداخلية مسارات متوازية سلكية للحفاظ على سرعات استجابة محددة أثناء زيادة سرعة التوربينات أو ظروف فقدان اللهب. تتحدد توافقية فلاش البرامج الثابتة بالكامل بواسطة معالج التحكم الأساسي المرتبط بتجميع الإنهاء، مما يسمح لملف مراجعة الأجهزة BBA بالعمل عبر مراجعات نظام Mark V المتوافقة مع الإصدارات السابقة دون الحاجة إلى وميض البرامج الثابتة على اللوحة نفسها.
الأسئلة المتكررة
س: هل تدعم DS200PTBAG1BBA التبديل السريع أثناء تشغيل التوربينات؟
ج: لا. يتطلب استبدال اللوحة عزل إشارات مستشعر الحقل وإزالة الطاقة عن الجزء الأساسي الواقي لـ Mark V لمنع أخطاء دائرة التعثر أو التعرض لجهد زائد عابر.
س: ما هي الوظيفة الأساسية لمقاومات أكسيد المعدن المتغيرة (MOVs) المدمجة؟
ج: تعمل MOVs الموجودة على اللوحة على قمع ارتفاعات الجهد عبر خطوط الحقل الواردة، مما يحمي دوائر معالجة إشارة Mark V من الاضطرابات الكهربائية.
س: كيف يتم تعيين وصلات أسلاك الحقل على لوحة الإنهاء هذه؟
ج: تمر وصلات الحقل عبر 79 طرفًا لولبيًا مرقمًا، موجهة بعلامات ترميز فيزيائية مطبوعة على سطح اللوحة لمواءمة كابلات الحقل الخارجية مع موصلات النظام الأساسية.
إرشادات التركيب الميداني
- تأكد من فصل الطاقة الكلي عن لوحة حماية Mark V قبل فصل أسلاك الحقل أو موصلات رأس الدبوس العمودية.
- ثبت جميع زوايا التركيب الأربعة باستخدام دعامات قياسية عبر الثقوب المحفورة مسبقًا في الزوايا لضمان الاستقرار المادي وسلامة مرجع تأريض الهيكل.
- حافظ على فصل صارم بين أسلاك إشارة كاشف اللهب منخفضة الجهد وخطوط الطاقة عالية الجهد داخل الخزانة لمنع تشويه الإشارة.
- أحكم ربط الأطراف اللولبية من 0.5 إلى 0.6 نيوتن متر (4.4 إلى 5.3 بوصة-رطل) لإنشاء وصلات محكمة الغاز دون تجريد خيوط اللولب.
