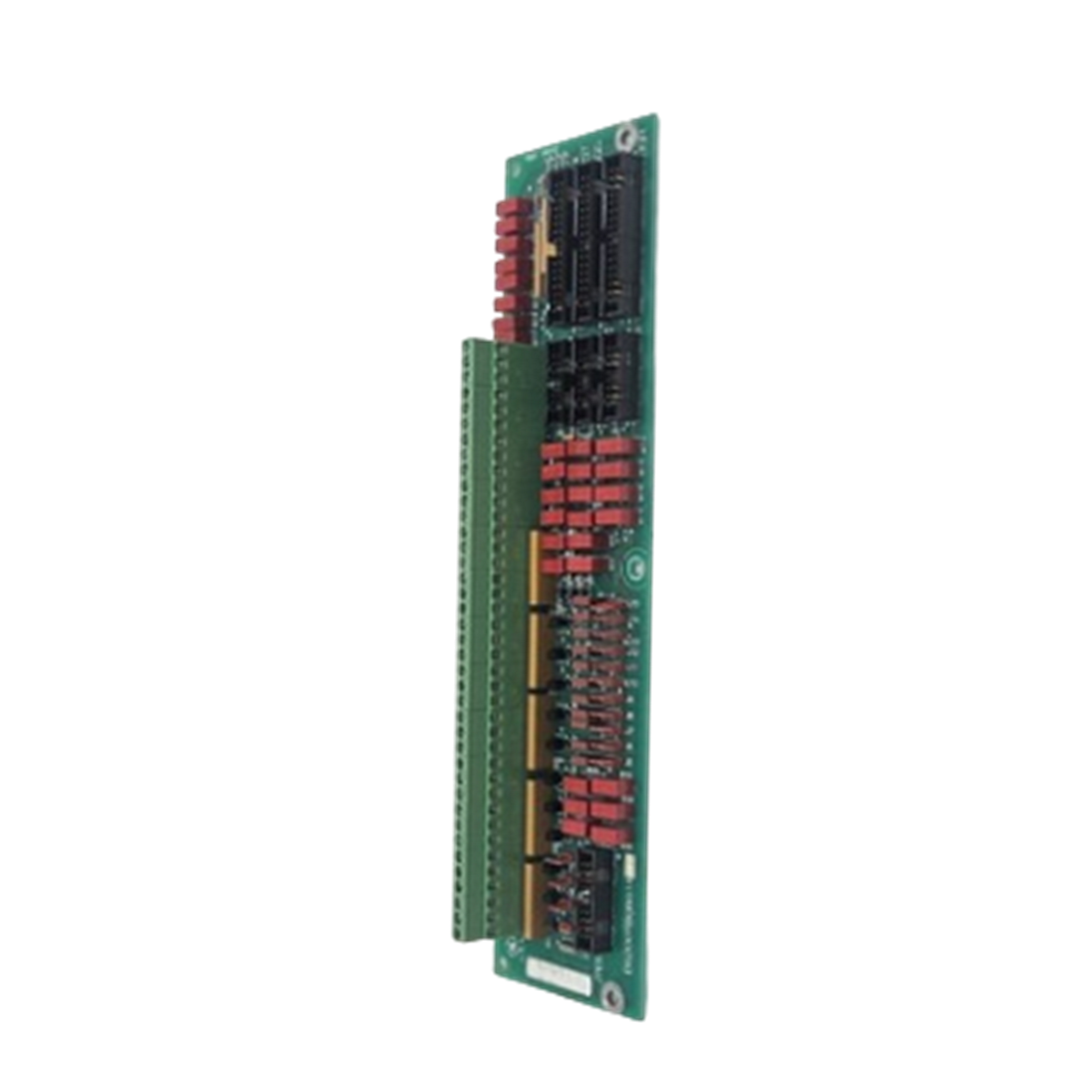

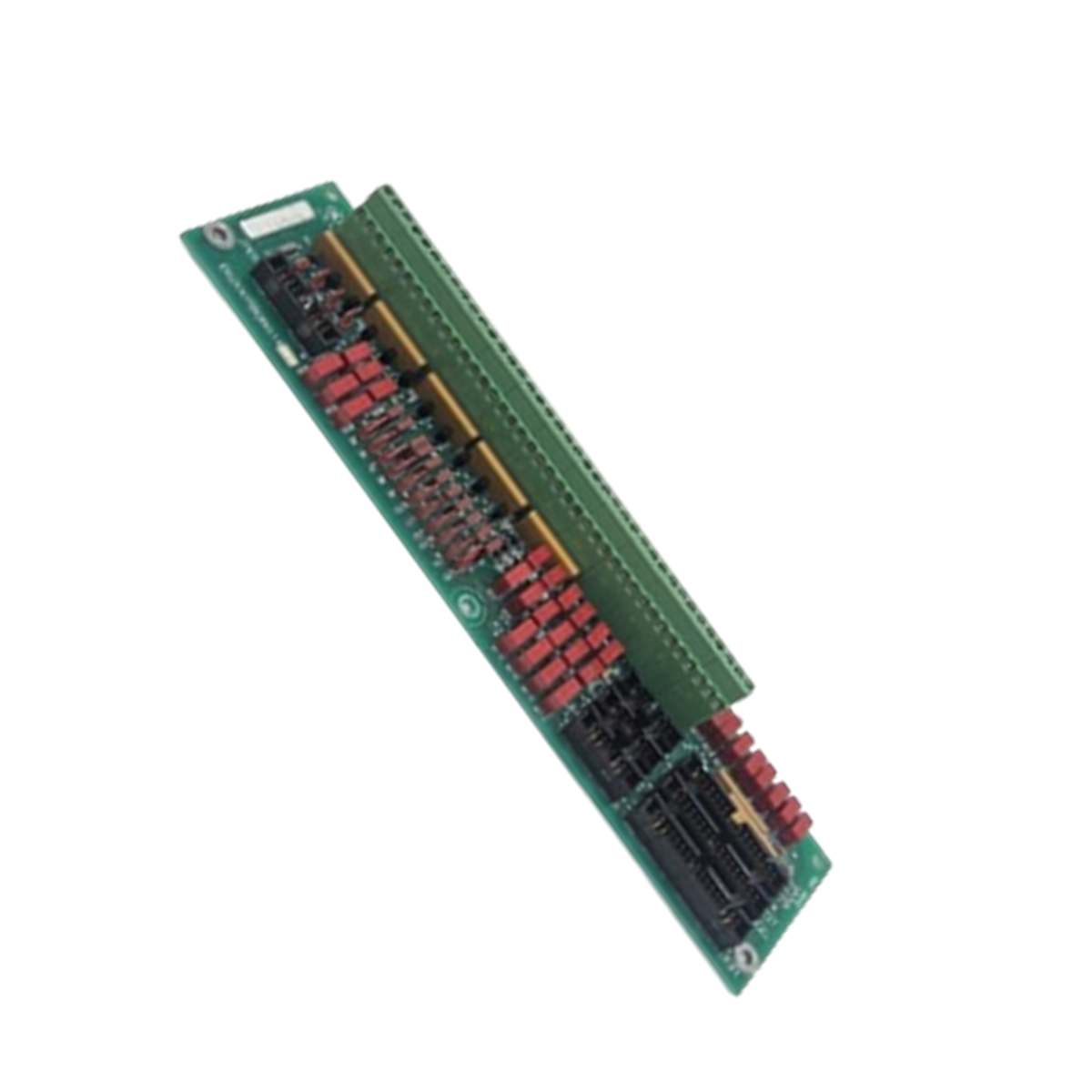

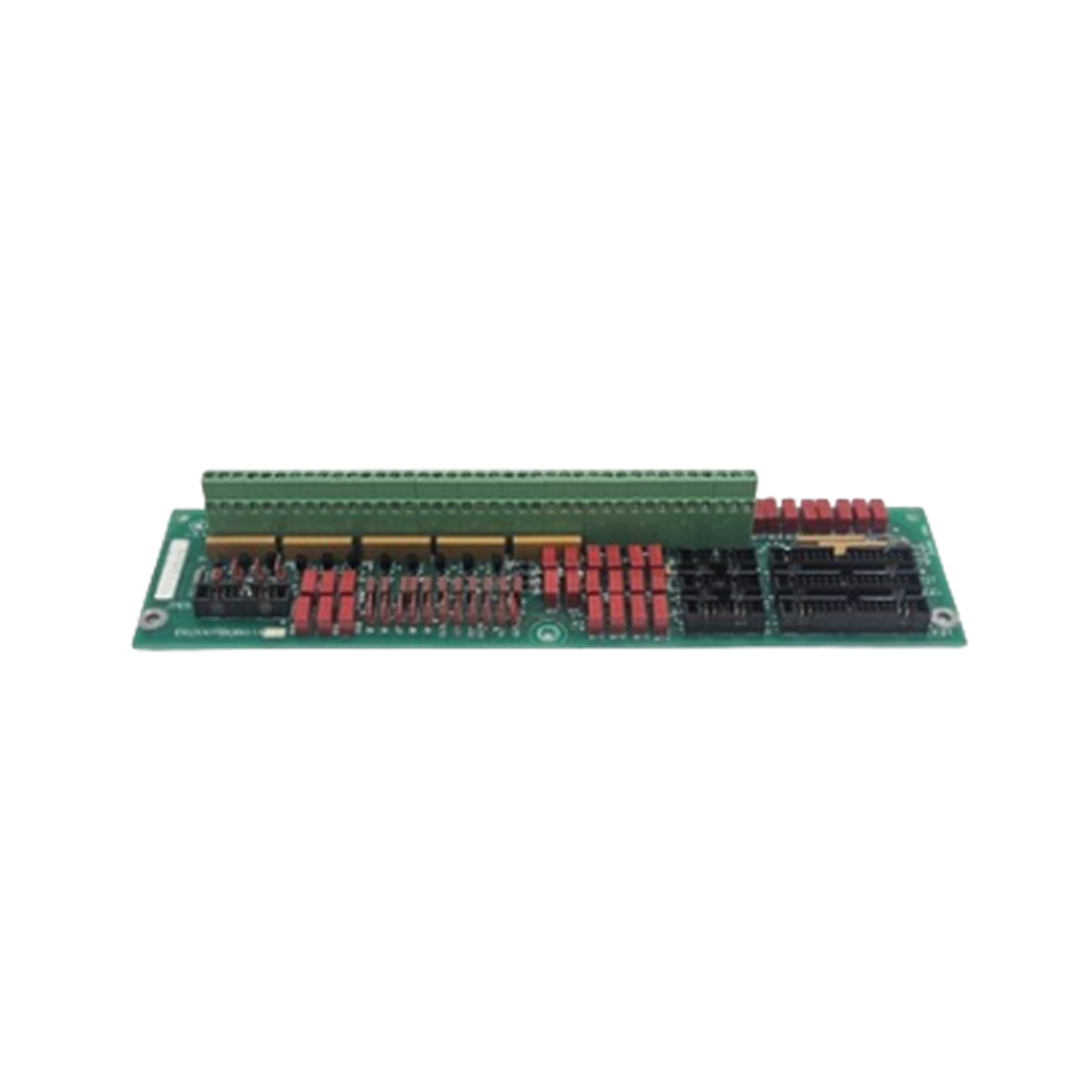

تعمل لوحة إنهاء RST طراز GE DS200TBQBG1ACB، والمُدرجة أيضًا تحت اسم DS200TBQB، كمكوّن أجهزة مخصص لتوجيه الإشارات التناظرية الميدانية وإنهاءها داخل أنظمة Speedtronic Mark V للتحكم في التوربينات.
مواصفات الأجهزة
| المعلمة | المواصفات | ||
|---|---|---|---|
| النموذج | DS200TBQBG1ACB | ||
| العلامة التجارية | جنرال إلكتريك | ||
| المنشأ | الولايات المتحدة الأمريكية | ||
| الوزن | 1.18 كجم (2.60 رطل) | ||
| الأبعاد | 279.4 × 177.8 × 50.8 ملم (11.0 × 7.0 × 2.0 بوصة) | ||
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية | ||
| استهلاك الطاقة | لوحة غير نشطة (سحب الحافلة غير النشطة < 2.0 واط) | ||
| كتل أطراف التوصيل | كتلتان (77 طرفًا لولبيًا لكل منهما، إجمالي 154 طرفًا) | وصلات متعددة المسامير | 3 أشرطة 34 دبوسًا، 3 أشرطة 16 دبوسًا |
| أجهزة قابلة للتهيئة | 15 وصلة توصيل على اللوحة | ||
| طلاء لوحة الدائرة | طلاء عادي قياسي واقٍ |
اللوحة الخلفية و بنية البرامج الثابتة
تتصل وحدة DS200TBQBG1ACB مباشرةً بمعالجات الإدخال/الإخراج Mark V لدعم توزيع الإشارات عالي الكثافة دون إحداث زمن استجابة للبروتوكول. يعتمد الاتصال عبر كابلات الشريط الداخلية متعددة المسامير على مسارات الإشارات المتوازية الموصلة بأسلاك صلبة والمصممة للحفاظ على سلامة الإشارة دون الاعتماد على البرامج الثابتة. يتميز تصميم الأجهزة بتوجيه منطقي ثابت لنقاط مستشعر المجال التناظري مباشرةً إلى وحدات التحكم الأساسية. تحكم لوحة المعالج الأساسية المتصلة بقنوات الشريط توافق وميض البرامج الثابتة، مما يسمح لبنية الإنهاء السلبية بالبقاء متوافقة مع الإصدارات السابقة واللاحقة لإصدارات Mark V.
الأسئلة الشائعة
س: هل يدعم DS200TBQBG1ACB التبديل السريع أثناء تشغيل التوربينات؟
ج: لا. يتطلب استبدال اللوحة إيقاف تشغيل الطاقة عن الجزء الأساسي أو قسم رف اللوحة الخاص بـ Mark V لتجنب ارتفاعات الإشارة العابرة أو الحلقات الأرضية عبر مدخلات المجال.
س: ما هو الغرض من وصلات العبور الـ 15 على اللوحة؟
ج: تختار وصلات Berg الـ 15 تكوينات دائرة الإشارة، ومسارات التأريض، وتوجيه القنوات بين وصلات طرف المجال ودبابيس كابل الشريط الداخلية.
س: كيف يتم تثبيت أسلاك الإشارة النحاسية بلوحة الإنهاء؟
ج: تتصل الأسلاك الميدانية الخارجية مباشرةً عبر كتلتين طرفيتين مزدوجتي الصفوف تحتويان على 154 طرفًا لولبيًا إجمالاً تدعم أسلاك نحاسية تصل إلى #14 AWG.
إرشادات التركيب الميداني
- تحقق من عزل طاقة اللوحة قبل توصيل أو فصل موصلات الشريط ذات الـ 34 دبوسًا أو 16 دبوسًا.
- حافظ على مسافة لا تقل عن 3 بوصات بين كابلات الإشارة التناظرية المنتهية عند الكتل وخطوط الطاقة المترددة عالية الجهد لمنع تداخل الإشارة.
- يجب تثبيت دروع تأريض الأرض في قضبان تأريض أحادية النقطة المخصصة داخل الغلاف وفقًا لمخططات أسلاك Mark V.
- أحكم ربط مسامير الأطراف من 0.5 إلى 0.6 نيوتن متر (4.4 إلى 5.3 رطل لكل بوصة) للحفاظ على اتصال مادي مستقر دون تجريد تعشيقات الخيط.
