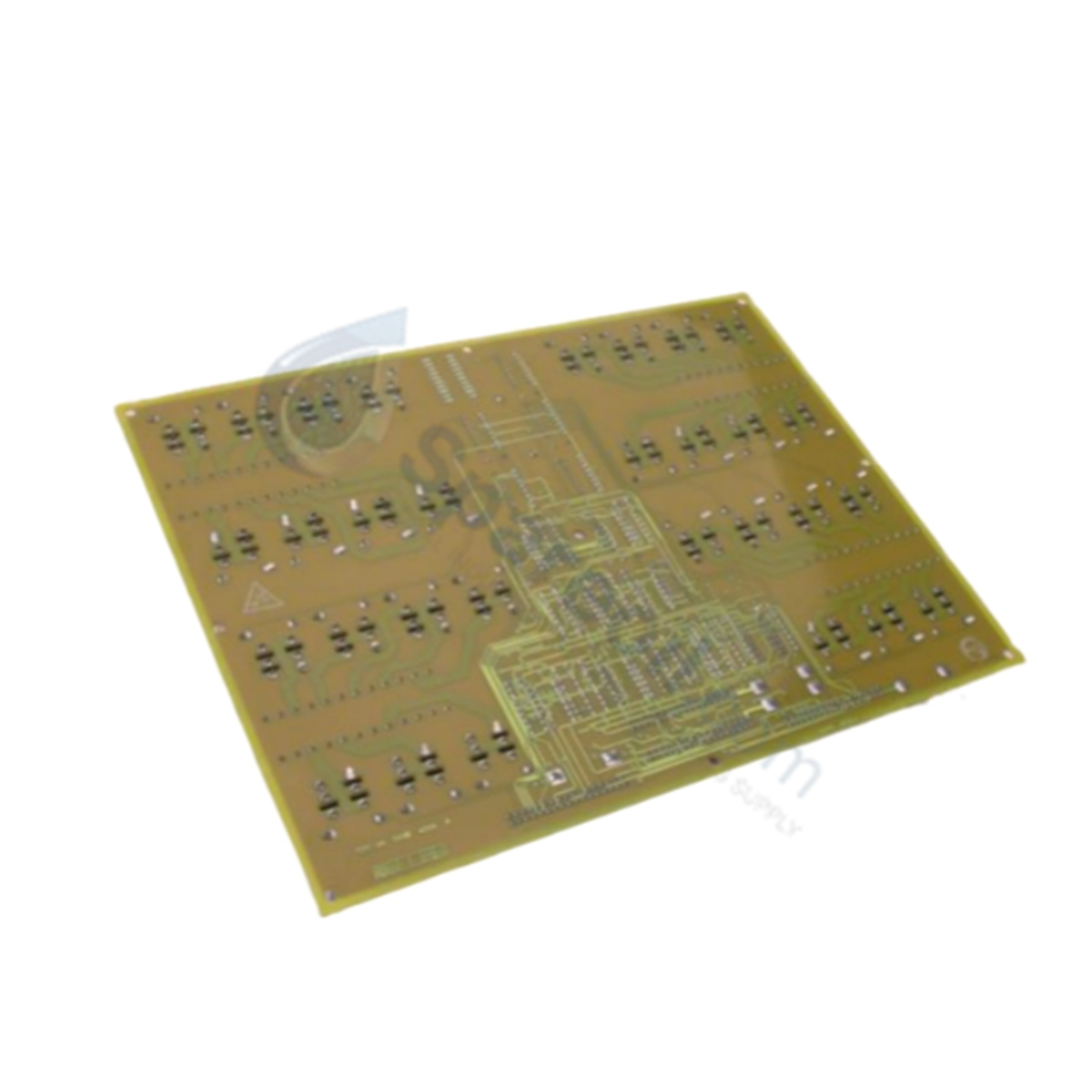

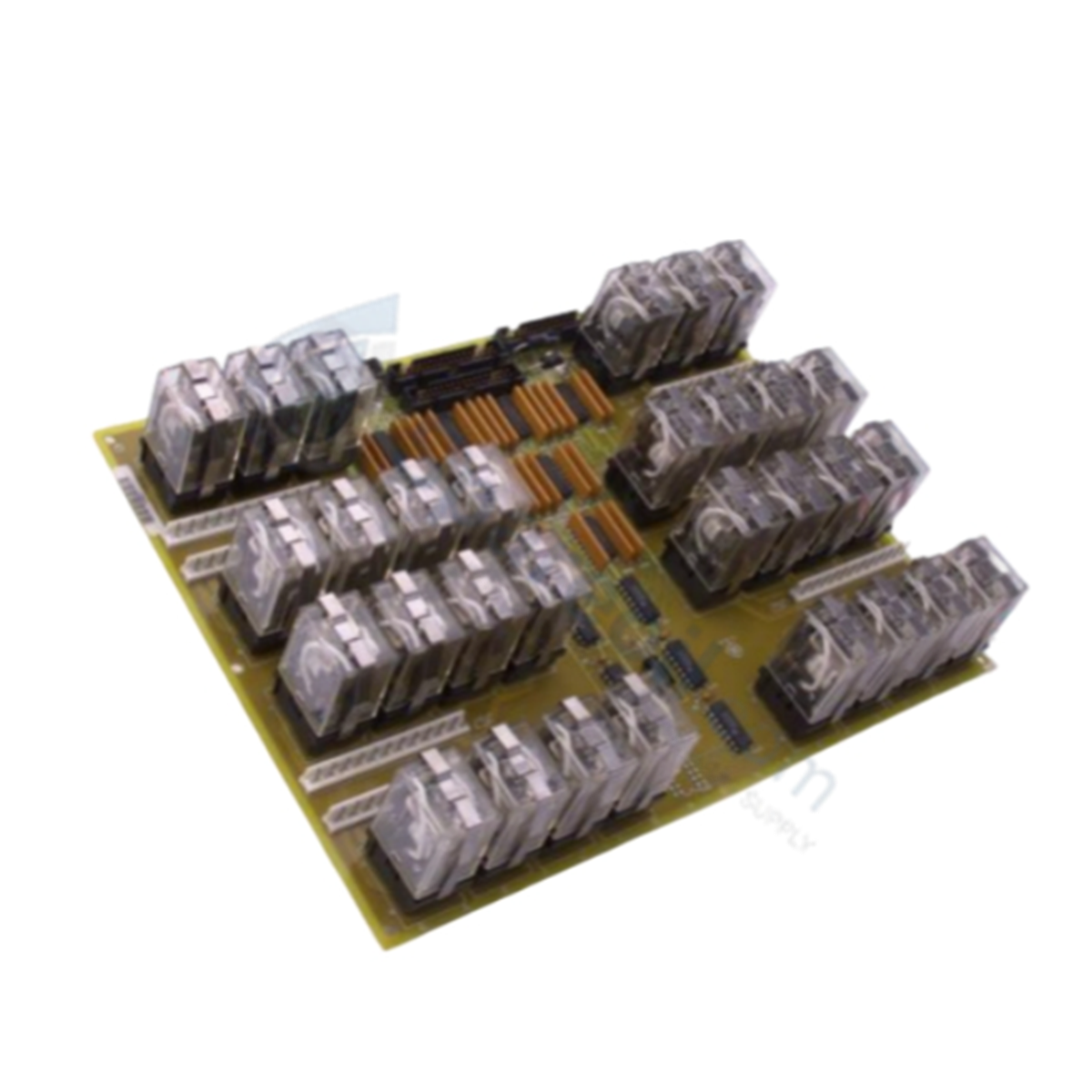

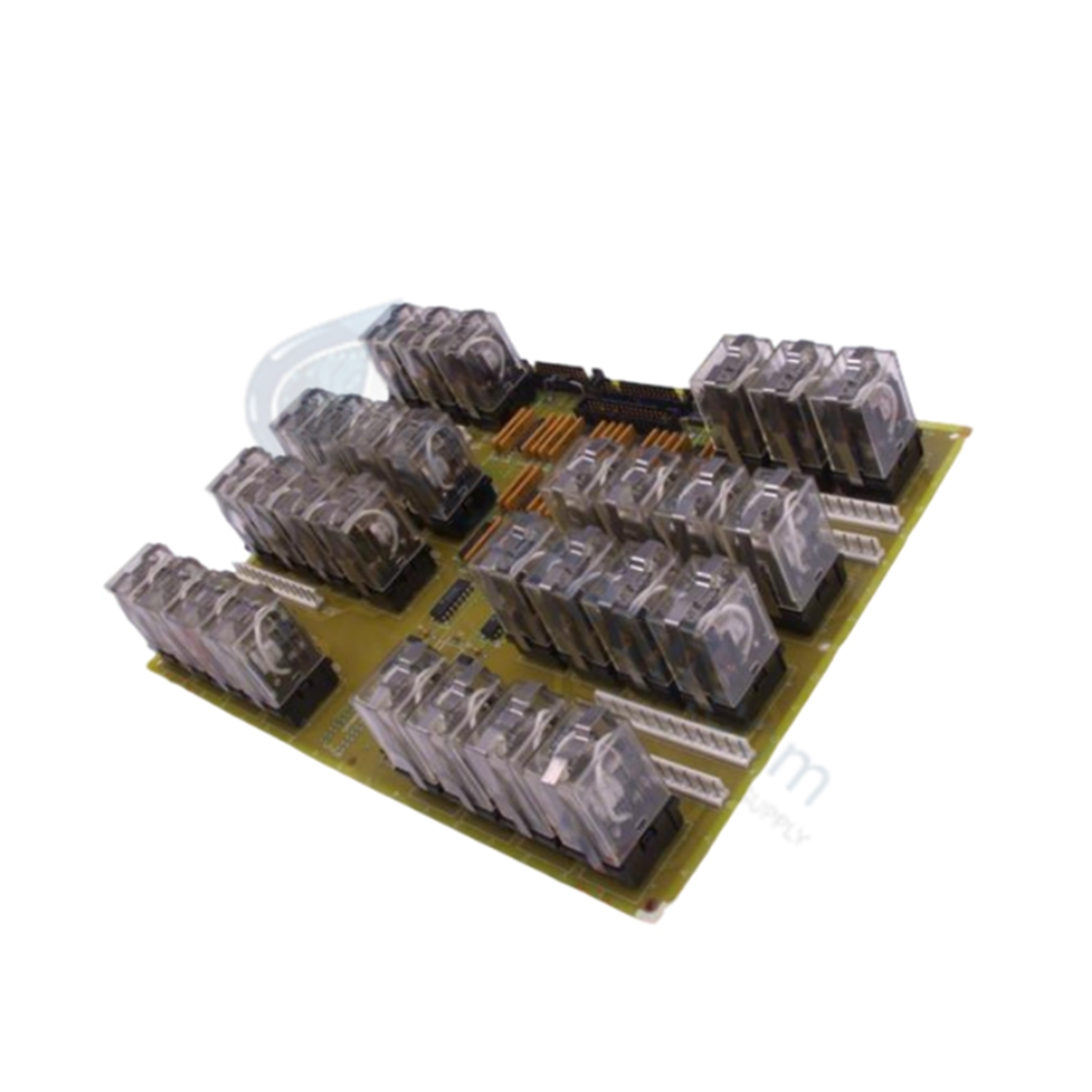

تم تكوين GE DS200TCRAG1ACC (لوحة إخراج المرحل DS200TCRA) لتنفيذ الرحلات المنفصلة وتبديل تلامس المرحل في أنظمة التحكم Speedtronic Mark V، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
المواصفات الفنية للمعدات
| المعلمة | المواصفة |
|---|---|
| الموديل | DS200TCRAG1ACC |
| العلامة التجارية | جنرال إلكتريك GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.95 كجم (2.09 رطل) |
| الأبعاد | حجم لوحة Mark V القياسي |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | لوحة سلبية (سحب ملف المرحل < 15.0 واط إجمالاً) |
| سعة المرحل | 30 مرحلًا كهروميكانيكيًا قابلاً للتوصيل |
| موصلات الشريط | 4 موصلات 34-pin (المعرفات: JOR، JOS، JOT، JO) |
| موصلات الطاقة/الإشارة | 4 موصلات 12-pin (المعرفات: JS3، JS4، JS5، JS6) |
| طلاء لوحة الدوائر المطبوعة (PCB) | طلاء واقي عادي |
ناقل اللوحة الخلفية وهندسة البرامج الثابتة
يقوم DS200TCRAG1ACC بتوجيه مخرجات المنطق المنفصلة مباشرة من رف المعالج المركزي Mark V لتشغيل مراحله الثلاثين القابلة للتوصيل. يعمل الاتصال عبر الموصلات متعددة الأطراف (JOR و JOS و JOT و JO) على مسارات ناقل متوازية لزيادة سرعة اتصال ناقل اللوحة الخلفية وتقليل زمن استجابة الإشارة أثناء تسلسلات الرحلات الآلية. تعمل مدخلات الطاقة المخصصة عبر JS3 إلى JS6 على تشغيل إثارة الملف مباشرة. يتم تحديد توافق فلاش البرامج الثابتة على مستوى اللوحة بواسطة معالج Mark V المركزي، مما يضمن التوافق التام مع الإصدارات السابقة عبر مستويين المراجعة الأولين دون متطلبات إعادة برمجة EEPROM على اللوحة.
الأسئلة المتداولة
س: هل يمكن استبدال مرحلات فردية على DS200TCRAG1ACC بشكل فردي إذا فشل ملف؟
ج: نعم. اللوحة مزودة بـ 30 مرحلًا قابلاً للتوصيل، مما يسمح بصيانة مقابس المرحل الفردية دون استبدال تجميع لوحة الدوائر المطبوعة بالكامل.
س: هل يمكن تبديل DS200TCRAG1ACC الساخن أثناء نشاط نظام التحكم في التوربينات؟
ج: لا. تتطلب إجراءات Mark V القياسية إزالة الطاقة الأساسية وطاقة المجال لمخرجات المرحل لمنع تنشيط رحلة غير مقصودة أو عابرات جهد اللوحة الخلفية.
س: ما هي الاختلافات الوظيفية بين الموصلات 34-pin و 12-pin؟
ج: تتعامل الموصلات 34-pin (JOR، JOS، JOT، JO) مع توجيه أوامر المنطق من نوى وحدة التحكم، بينما تحمل الموصلات 12-pin (JS3، JS4، JS5، JS6) مسارات الطاقة عالية التيار والتوزيع لتشغيل ملف المرحل.
إرشادات التثبيت في الموقع
- افصل طاقة منطق النظام وإمدادات طاقة تلامس المجال قبل إزالة أو تركيب موصلات كبل الشريط.
- قم بمحاذاة رؤوس الشريط 34-pin مع أدلة المفاتيح المادية على الموصلات JOR، JOS، JOT، و JO لمنع ثني الدبابيس.
- تأكد من أن جميع المرحلات الثلاثين مثبتة بإحكام في مقابسها قبل استعادة الطاقة لتجنب أقواس التلامس عالية المقاومة.
- قم بتأريض هيكل الرف بأمان عبر حافلات التأريض الطرفية لحماية حلقات التحكم في الإخراج من التداخل الكهرومغناطيسي الخارجي.
