DS200FCGDH1BAA لوحة توزيع بوابة جنرال إلكتريك

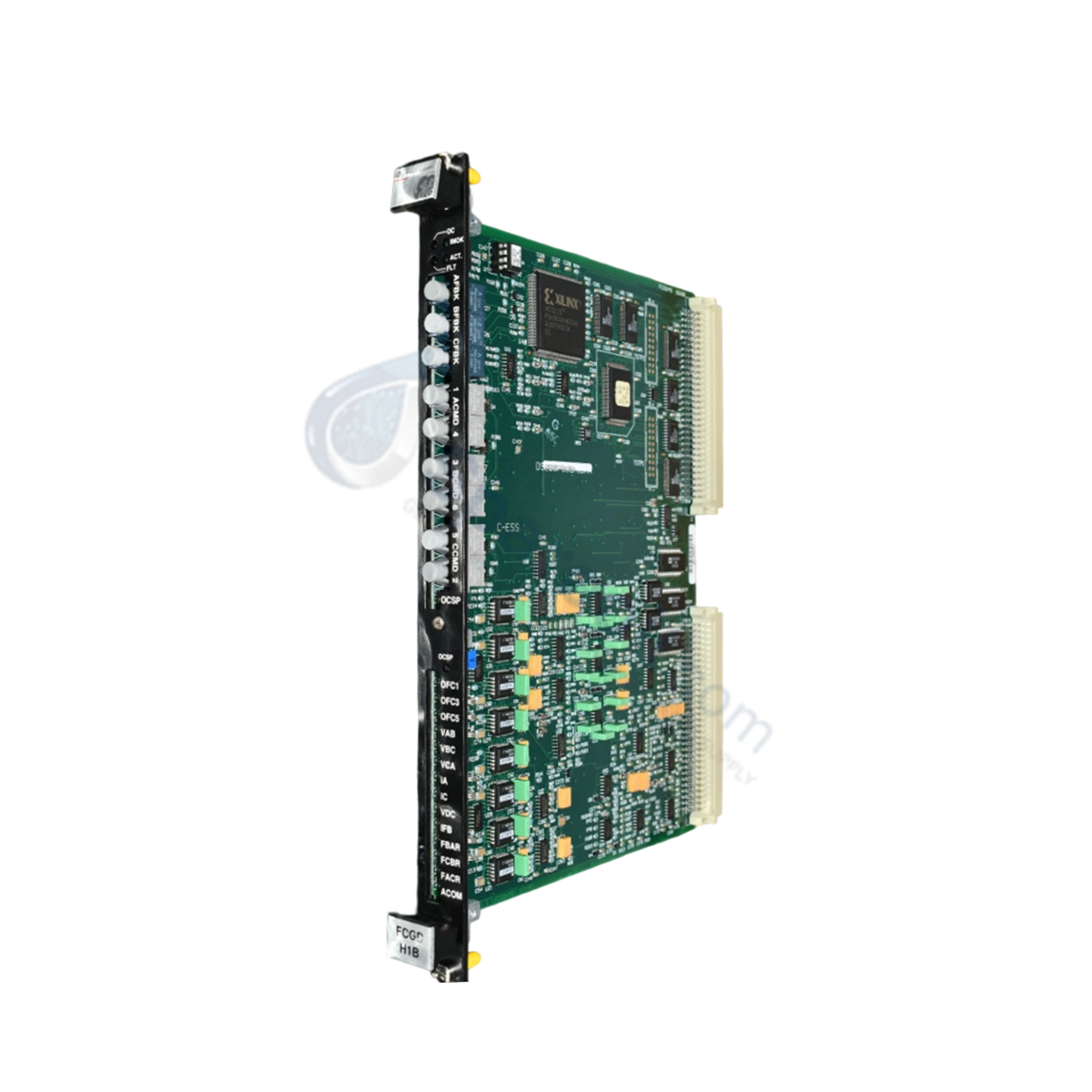

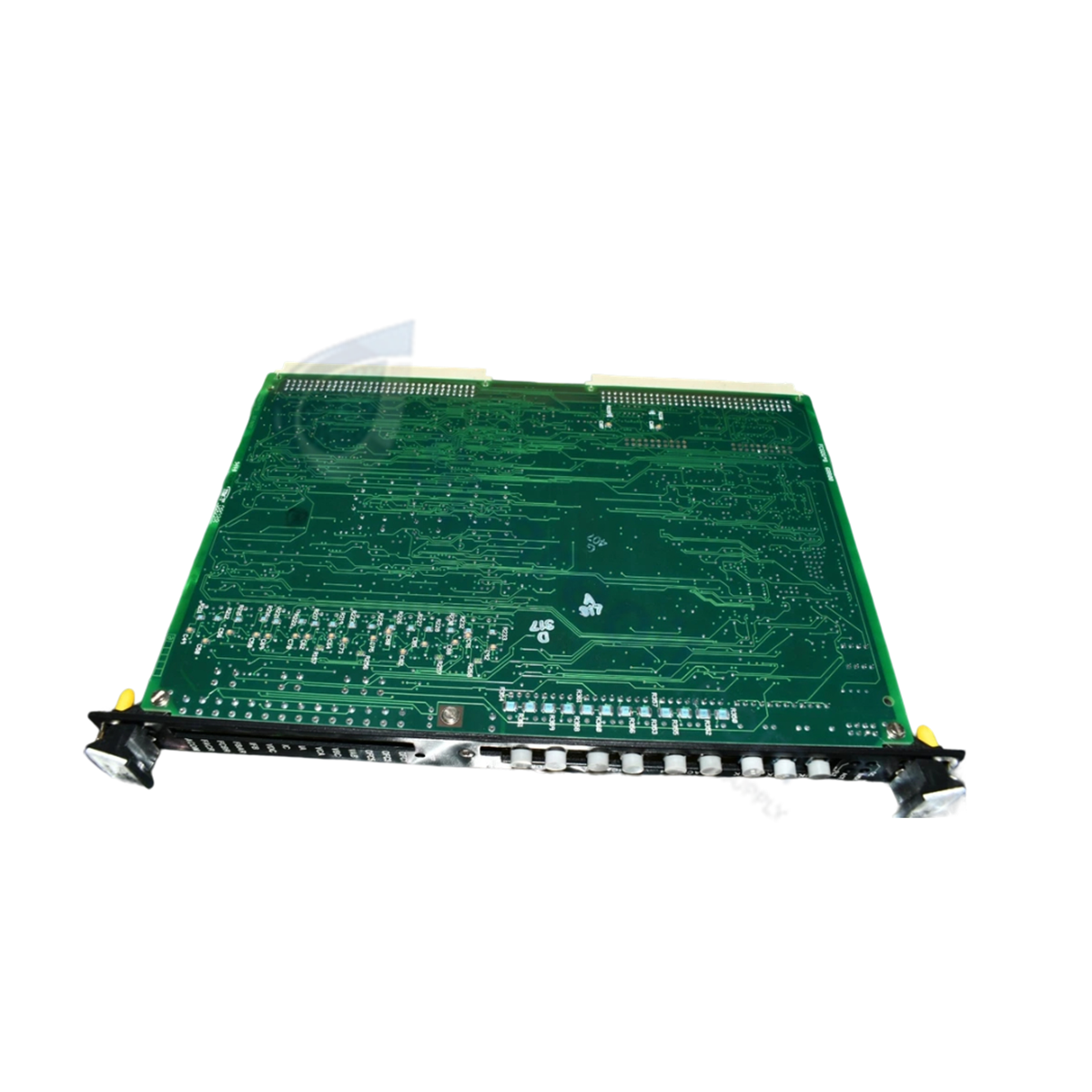

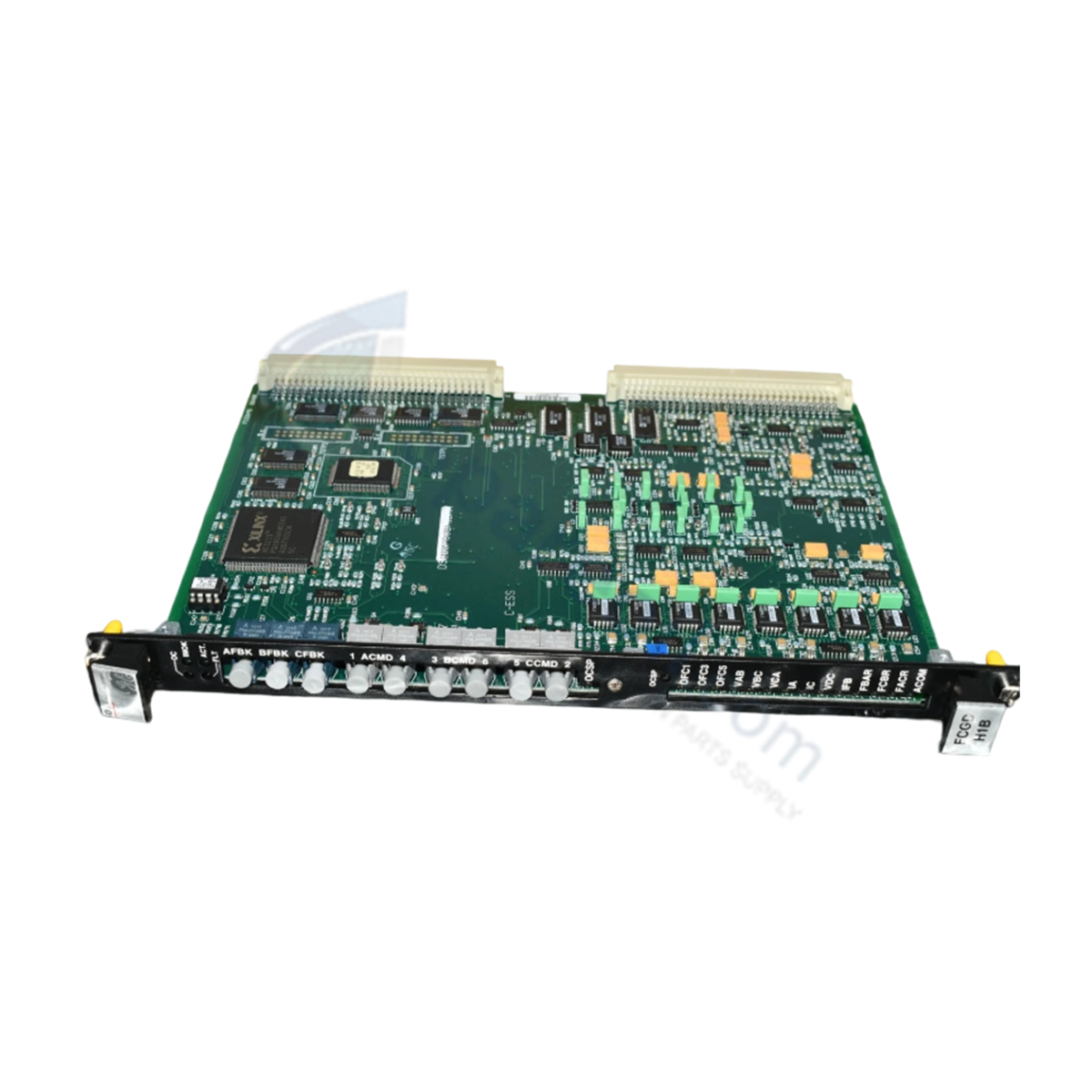

لوحة توزيع البوابة GE Fanuc DS200FCGDH1BAA

لوحة توزيع البوابة GE Fanuc DS200FCGDH1BAA

التوفر: 10 متوفر في المخزون

تعمل لوحة التحكم GE Fanuc DS200FCGDH1BAA، والمُفهرسة أيضاً باسم لوحة التحكم في البوابة و LCI DS200FCGD، كمكون مادي مخصص لمعالجة...

رمز المنتج: DS200FCGDH1BAA

Manufacturer: General Electric
Product No.: DS200FCGDH1BAA
Product Type: لوحات التحكم في البوابات والتحكم في التيار بالحث المحدود (LCI)
Product Origin: China
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل لوحة التحكم GE Fanuc DS200FCGDH1BAA، والمُفهرسة أيضاً باسم لوحة التحكم في البوابة و LCI DS200FCGD، كمكون مادي مخصص لمعالجة واجهة الجسر غير العكسية التي يتم التحكم فيها بالطور ضمن أنظمة التحكم في توربينات Speedtronic Mark V.

تفكيك اللاحقة ومصفوفة النموذج

يكشف رقم الجزء DS200FCGDH1BAA عن الخصائص الفيزيائية والوظيفية من خلال أجزاء المُحدِّد الأبجدي الرقمي:

DS200: منصة قاعدة لوحة الدوائر المطبوعة من سلسلة Mark V القياسية.
FCGD: اختصار وظيفي يشير إلى لوحة توزيع البوابة والتحكم في LCI.
H1: نمط طلاء متوافق عالي الموثوقية مدمج مع معايير تصنيع المجموعة 1.
B: مستوى المراجعة التصميمية الوظيفية الأول.
A: مستوى المراجعة التصميمية الوظيفية الثاني.
A: درجة تكوين مراجعة العمل الفني.

المواصفات الفنية

المعلمة	المواصفات
النموذج	DS200FCGDH1BAA
العلامة التجارية	GE Fanuc
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.75 رطل (12 أونصة)
الأبعاد	عامل شكل وحدة VME ذات فتحة واحدة قياسية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	توفير الطاقة عبر اللوحة الخلفية
المعالجة على اللوحة	Xilinx FPGA ودوائر منطقية متكاملة
واجهة اللوحة الخلفية	موصلات خلفية ذكورية أفقية مزدوجة (VME Bus)
مكونات اللوحة الأمامية	مشابك تثبيت، مصابيح LED تشخيصية، فتحات موصلات
نمط الطلاء	طلاء متوافق (تجميع H1)

اتصال ناقل اللوحة الخلفية وتوافق البرامج الثابتة

تقوم لوحة GE Fanuc DS200FCGDH1BAA بفك تشفير أوامر التحكم التي يتم إرسالها من لوحة DSPC مجاورة وتوجيه إشارات التشغيل مرة أخرى عبر اللوحة الخلفية لمحرك VME. تتيح سرعة اتصال ناقل اللوحة الخلفية المخصصة نقل إشارات حتمي مطلوب لتشغيل مقومات السيليكون المتحكم فيها (SCRs) في تجميعات المحركات الكبيرة. يحافظ Xilinx FPGA الموجود على اللوحة على توافق فلاش البرامج الثابتة عبر رفوف التحكم Mark V، مما يؤدي إلى نبضات بوابة بزمن انتقال منخفض مع تقديم بيانات تشخيصية مرئية من خلال مؤشرات LED للوحة الأمامية.

الأسئلة المتكررة

س: كيف تعالج DS200FCGDH1BAA إشارات البوابة من وحدة التحكم الرئيسية؟

ج: يتم استقبال إشارات التحكم من بطاقة DSPC متصلة، ومعالجتها على اللوحة عبر Xilinx FPGA ودوائر منطقية متكاملة، وتوزيعها على دوائر الجسر التي يتم التحكم فيها بالطور عبر اللوحة الخلفية لـ VME.

س: ما هي المؤشرات الفيزيائية المتوفرة على وحدة DS200FCGDH1BAA؟

ج: تتضمن اللوحة الأمامية العديد من مصابيح LED التشخيصية على سطحها السفلي للإشارة إلى حالة التشغيل وظروف توزيع إشارة البوابة.

س: ما هي آلية التركيب التي تثبت DS200FCGDH1BAA بإحكام في رف VME؟

ج: تتضمن اللوحة لوحة أمامية مرفقة مزودة بمشابك تثبيت ميكانيكية تثبت الوحدة بإحكام في فتحة رف المحرك بعد الإدخال.

إرشادات التركيب الميداني

عزل الطاقة: تأكد من إزالة تنشيط جميع مصادر الطاقة الرئيسية ورفوف الإمداد المساعدة وتأمينها قبل إدخال أو إزالة الوحدة.
حماية من التفريغ الكهروستاتيكي (ESD): ارتدِ حزام معصم مؤرضًا متصلاً بسطح معدني غير مطلي على هيكل المحرك لمنع التفريغ الكهروستاتيكي على الدوائر المتكاملة الموجودة على اللوحة.
إدخال الوحدة: قم بمحاذاة حواف اللوحة مع أدلة بطاقات الرف العلوية والسفلية. ادفع الوحدة للداخل حتى تتوافق الموصلات الذكورية الخلفية تمامًا مع مقبس اللوحة الخلفية لـ VME.
التثبيت الميكانيكي: قم بتثبيت كلا مشابك تثبيت اللوحة الأمامية لتأمين اللوحة ضد الاهتزاز ومنع فصل الموصلات العرضي أثناء التشغيل.
