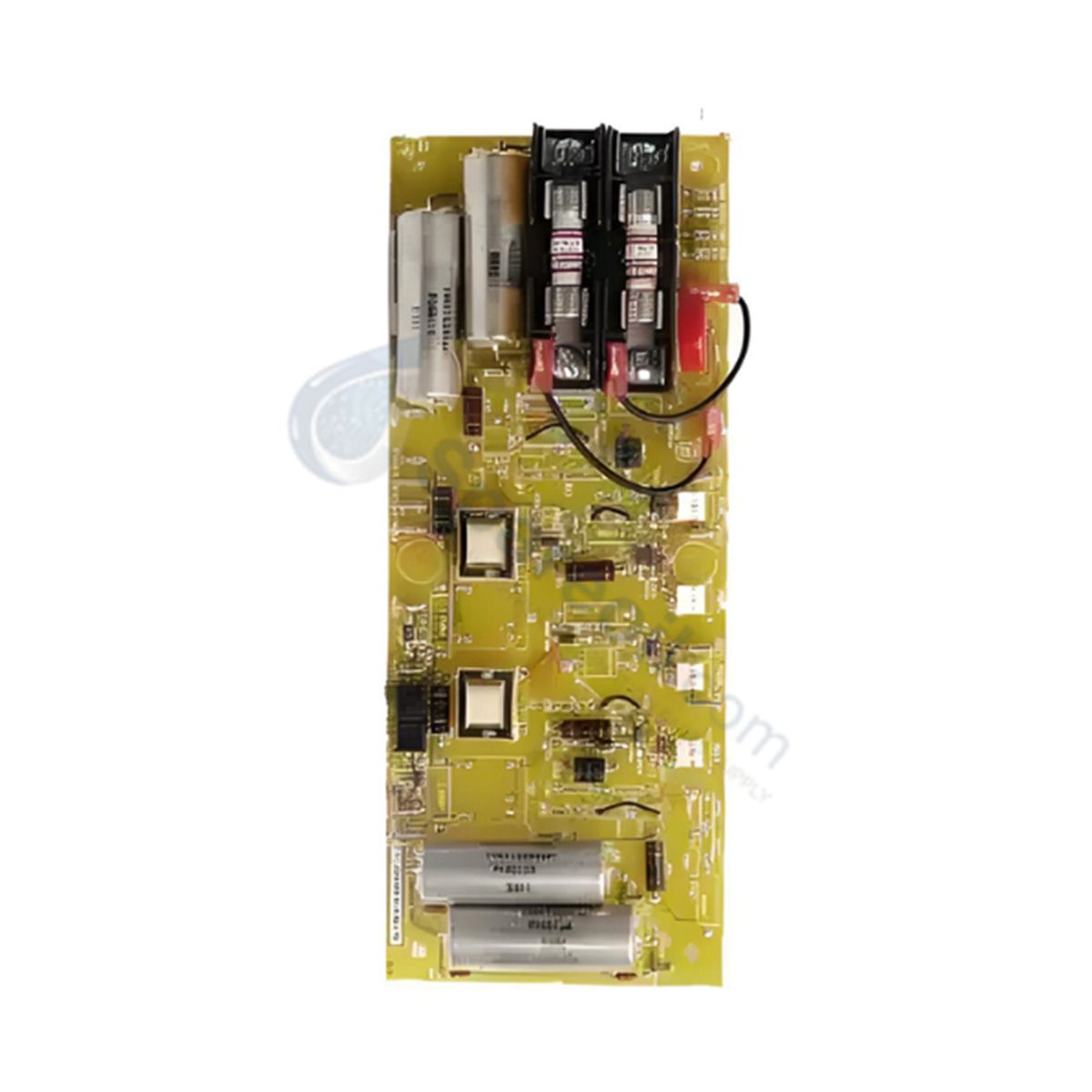

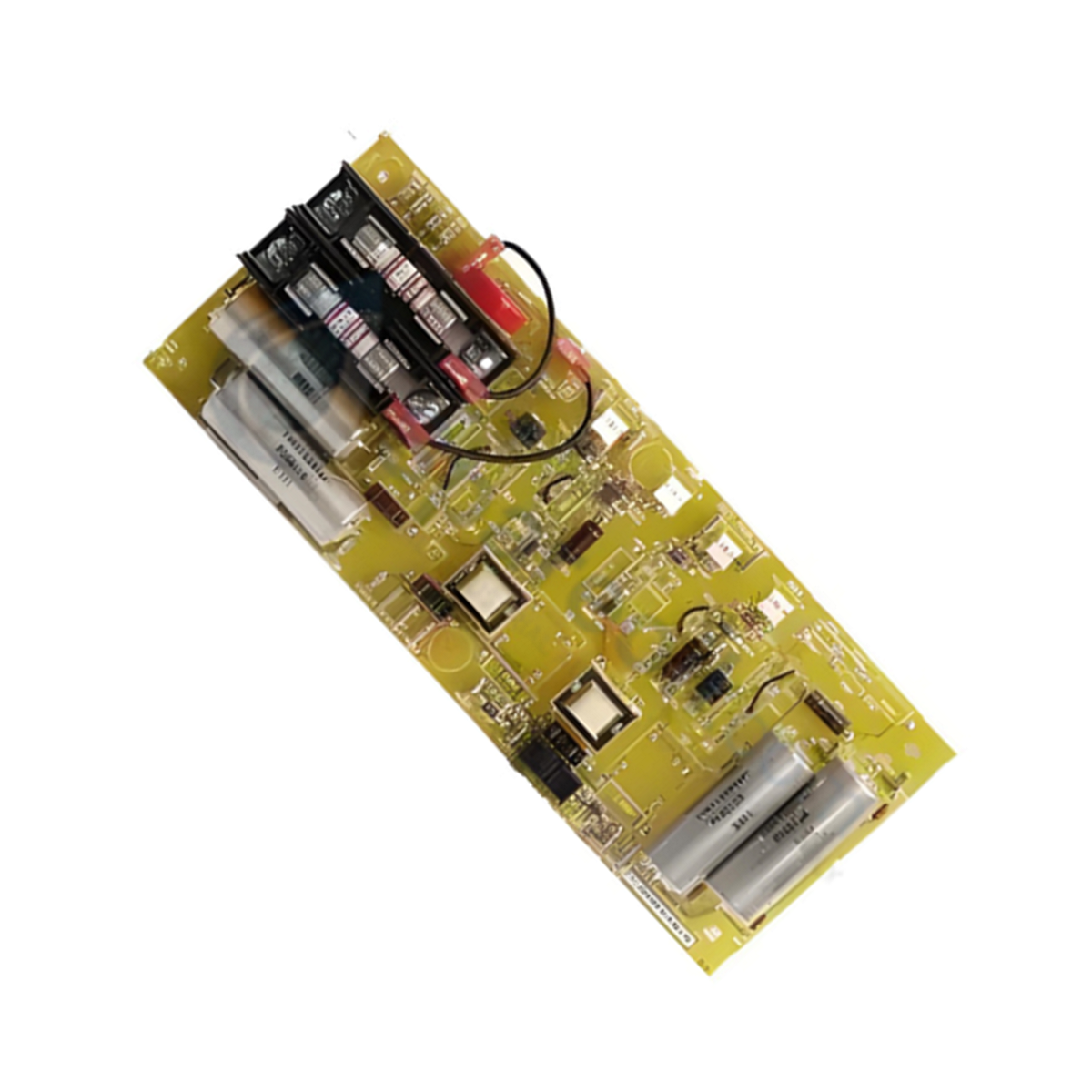

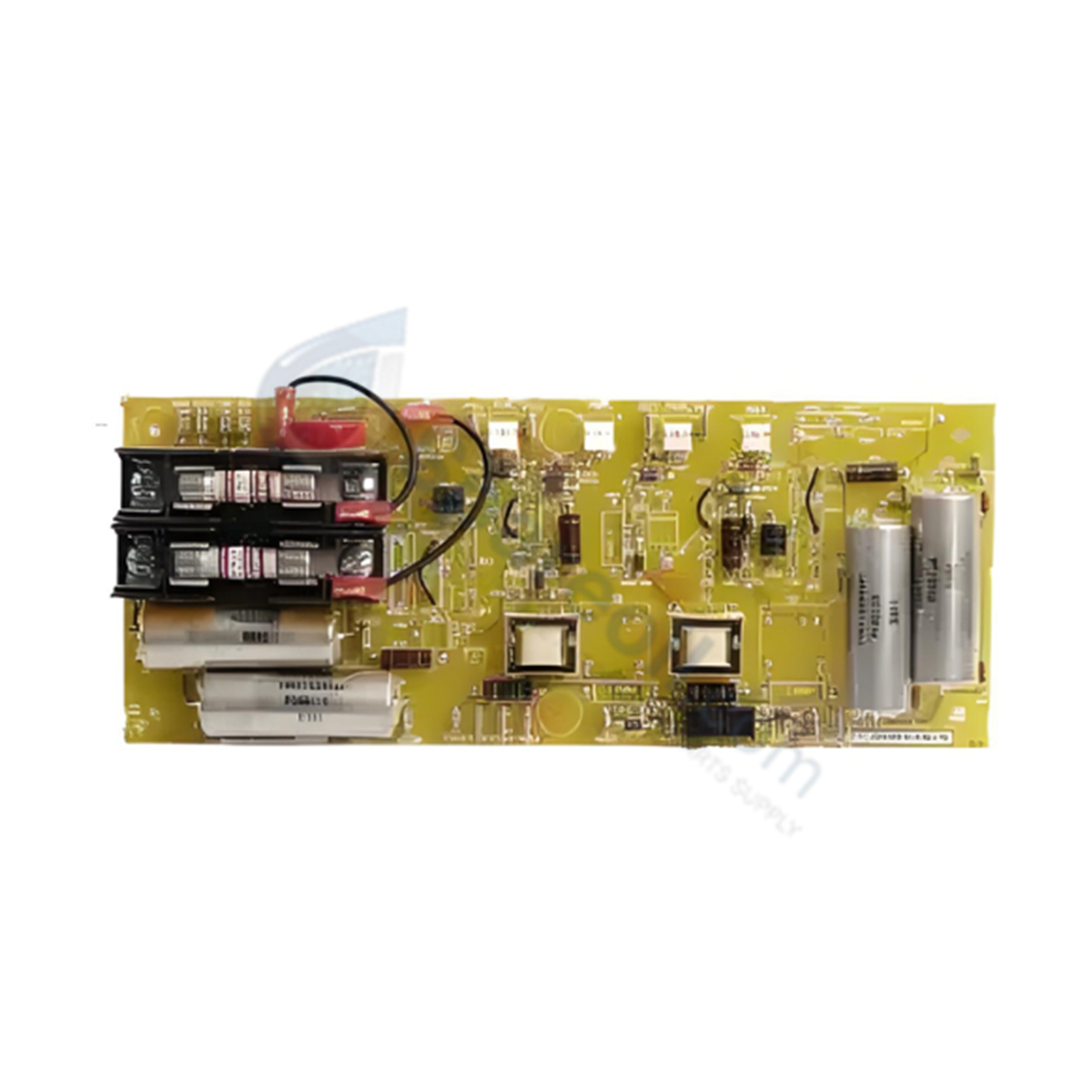

يعمل GE DS200FSAAG2ABA، والمُفهرس أيضًا كلوحة مضخم بوابة تزويد الحقل FSAA، كمكون أجهزة مخصص لتضخيم نبضات قيادة البوابة وتحفيز تيار الحقل داخل رفوف التحكم في محركات GE Mark V Speedtronic.
توضيح اللاحقة ومصفوفة النموذج
| مكون المراجعة | رمز المُحدّد | الوصف |
|---|---|---|
| هندسة لوحة الدوائر المطبوعة الأساسية | DS200 | تصميم لوحة دوائر مطبوعة قياسي محلي من GE Mark V |
| الاختصار الوظيفي | FSAA | لوحة مضخم بوابة تزويد الحقل |
| متغير المجموعة | G2 | تكوين الدائرة الوظيفية للمجموعة 2 |
| المراجعة الوظيفية الأولى | A | المراجعة الأولى للتصميم الوظيفي |
| المراجعة الوظيفية الثانية | B | المراجعة الثانية للتصميم الوظيفي |
| مراجعة العمل الفني | A | تخطيط مسار الدائرة الأساسي ومراجعة العمل الفني للطباعة الحريرية |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | DS200FSAAG2ABA |
| العلامة التجارية | GE (جنرال إلكتريك) |
| المنشأ | الولايات المتحدة الأمريكية |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يتم تشغيله بواسطة ناقل عبر اتصال الرف الداخلي |
| سلسلة المنتجات | Speedtronic Mark V |
| الفيوزات | فيوزان سريعان 30 أمبير، 60 فولت، مثبتان في كتلة فيوزات على اللوحة |
| الموصلات | موصل واحد 10 دبابيس، أربعة موصلات 2 دبابيس |
| وصلات العبور (Jumpers) | 6 وصلات عبور من نوع Berg قابلة للتعديل يدويًا (JP1 إلى JP6) |
| طلاء لوحة الدوائر المطبوعة | طلاء عادي |
التحكم الصناعي ومعالجة المحركات
يعالج DS200FSAAG2ABA إشارات إطلاق تحفيز الحقل لدفع أشباه الموصلات الكهربائية مع الحفاظ على سرعة عالية في اتصال ناقل اللوحة الخلفية. تسمح وصلات العبور (Jumpers) المدمجة (JP1 إلى JP6) بالتكوين بين وضع NRP الافتراضي القياسي وحالات التشغيل البديلة. تسمح نقاط الاختبار التشخيصية المدمجة بمراقبة الجهد في الوقت الفعلي دون مقاطعة استمرارية الدائرة. تحمي الفيوزات السريعة 30 أمبير، 60 فولت حلقات تضخيم البوابة من أعطال التيار الزائد، مما يحافظ على تشغيل النظام وتوافق وميض البرامج الثابتة عبر منصات DIRECTO-MATIC و Mark V المتصلة.
الأسئلة المتكررة
س: ما هي تصنيفات وأنواع تثبيت الفيوزات على DS200FSAAG2ABA؟
ج: تتميز اللوحة بفيوزين سريعَين 30 أمبير، 60 فولت، مثبتين في كتل فيوزات مخصصة على اللوحة لتسهيل الإزالة والاستبدال في الموقع.
س: كيف يتم تكوين وصلات العبور من نوع Berg المدمجة من المصنع؟
ج: يتم ضبط وصلات العبور (المُشار إليها بـ JP1 إلى JP6) في المصنع لدعم وضع التشغيل الافتراضي NRP القياسي.
س: ما هي موصلات الكابلات المأهولة على سطح اللوحة؟
ج: تتضمن اللوحة موصل كابل رئيسي 10 دبابيس وأربعة موصلات كابل ثانوية 2 دبابيس لتوزيع الإشارة متعدد القنوات.
إرشادات التركيب في الموقع
- اعزل جميع خطوط الطاقة الرئيسية وقم بتفريغ دوائر طاقة الحقل قبل إزالة البطاقة أو تركيبها.
- ضع حزام معصم تأريض ESD متصل بنقطة تأريض الخزانة قبل لمس مكونات اللوحة.
- تحقق من أن مواقع وصلات العبور على JP1 إلى JP6 في البطاقة البديلة تتطابق مع إعدادات اللوحة الأصلية.
- قم بتأمين موصلات حزام الكابلات على رؤوس 10 دبابيس و2 دبابيس، مع التحقق من الاتجاه الصحيح ومطابقة المفتاح.
- تأكد من ربط جميع أسلاك تصريف الأسلاك الميدانية مباشرة بقضيب تأريض الخزانة باستخدام أسلاك قصيرة منخفضة المقاومة لمنع تداخل الضوضاء.
