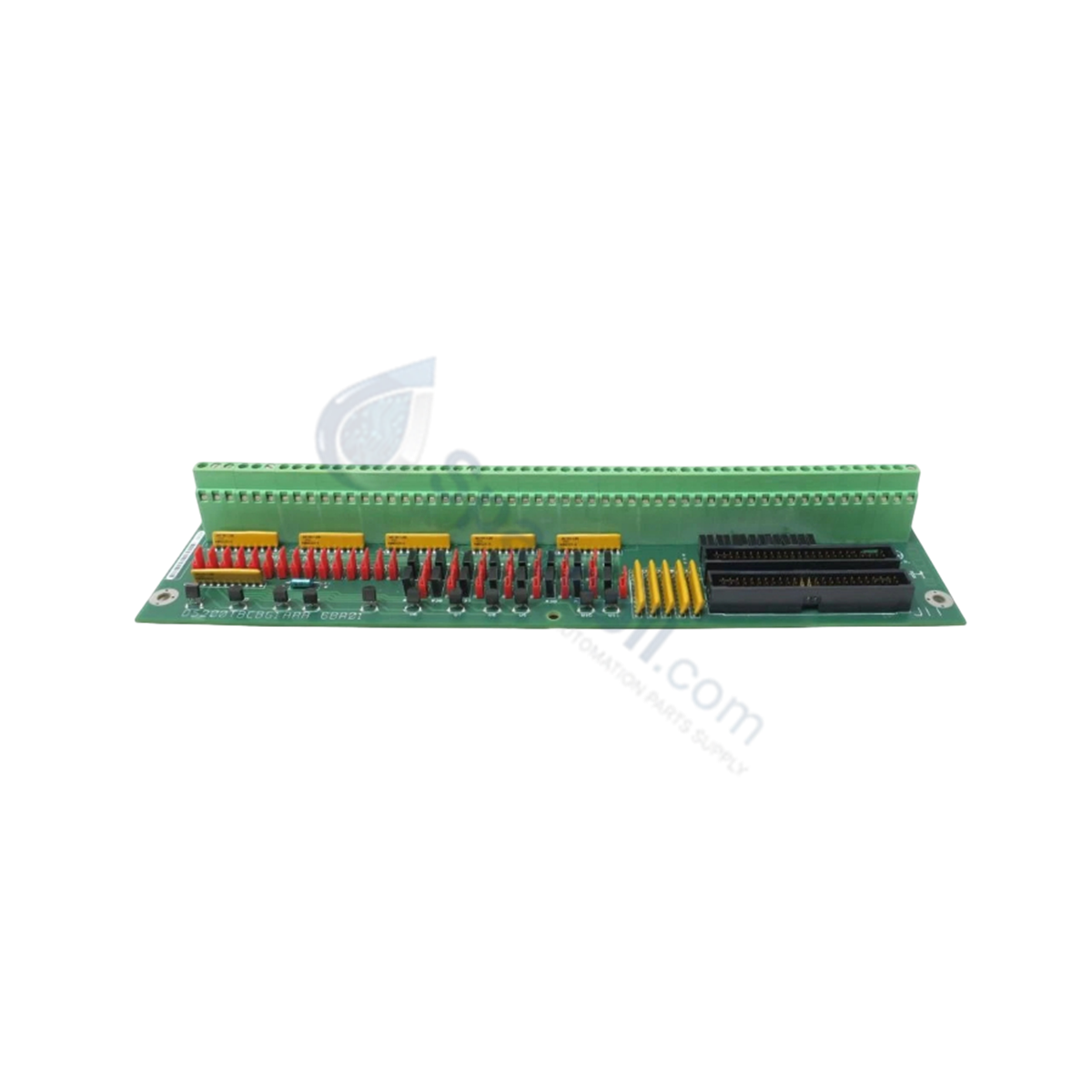

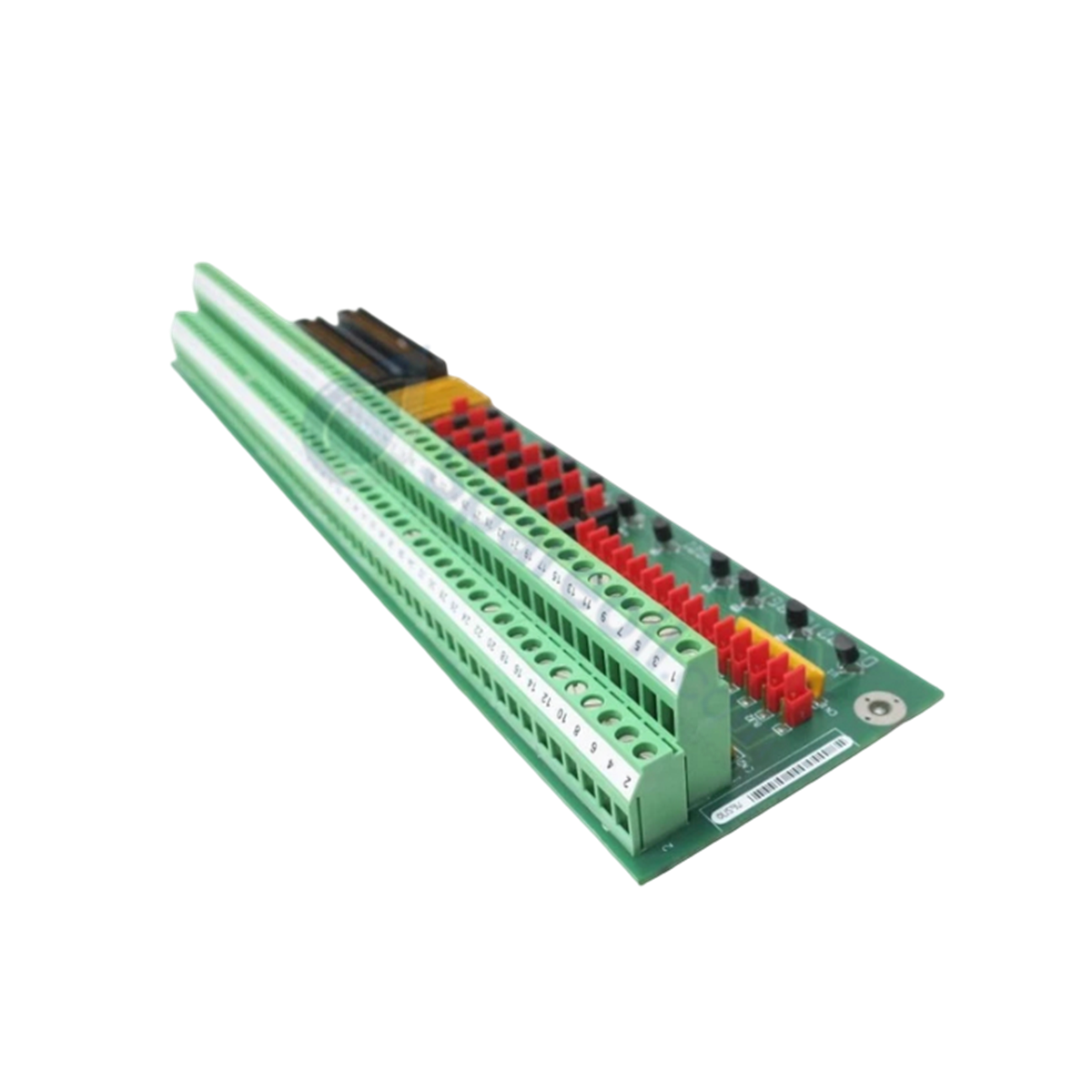

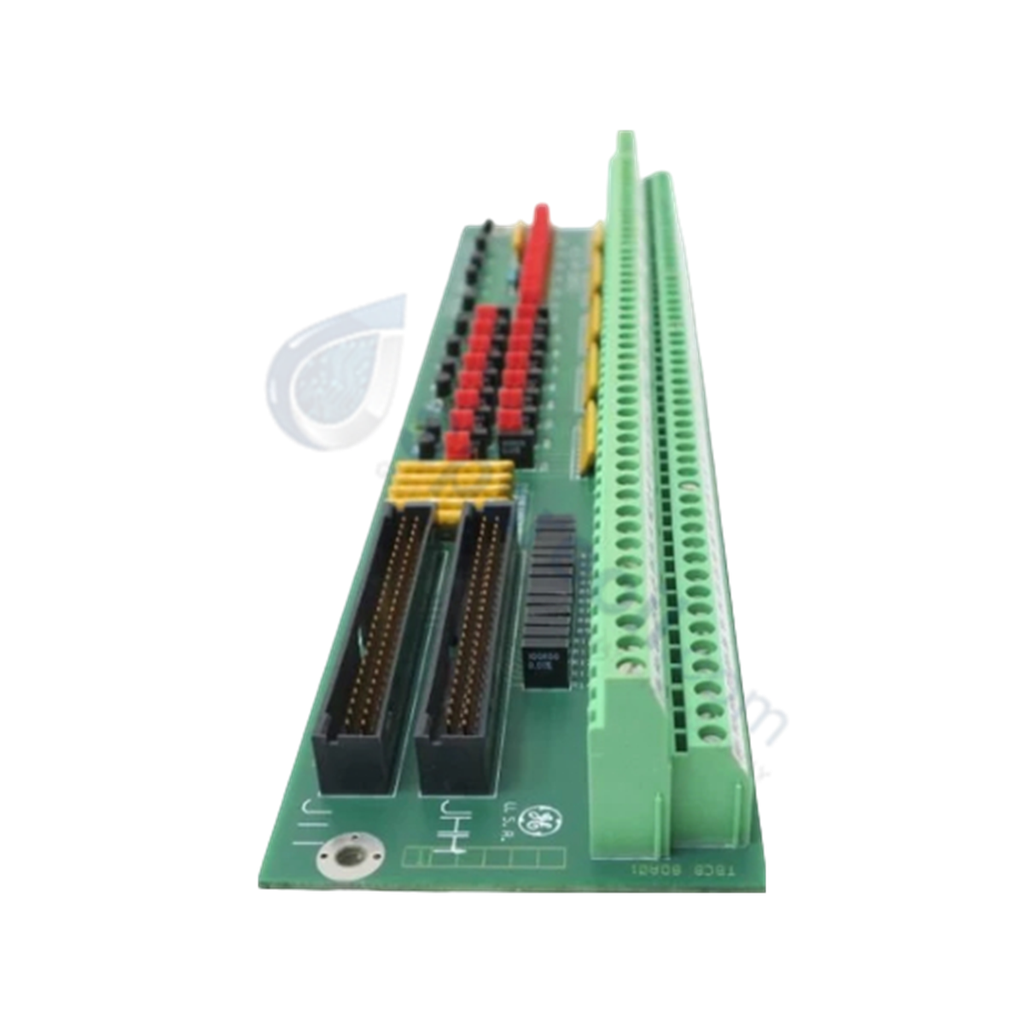

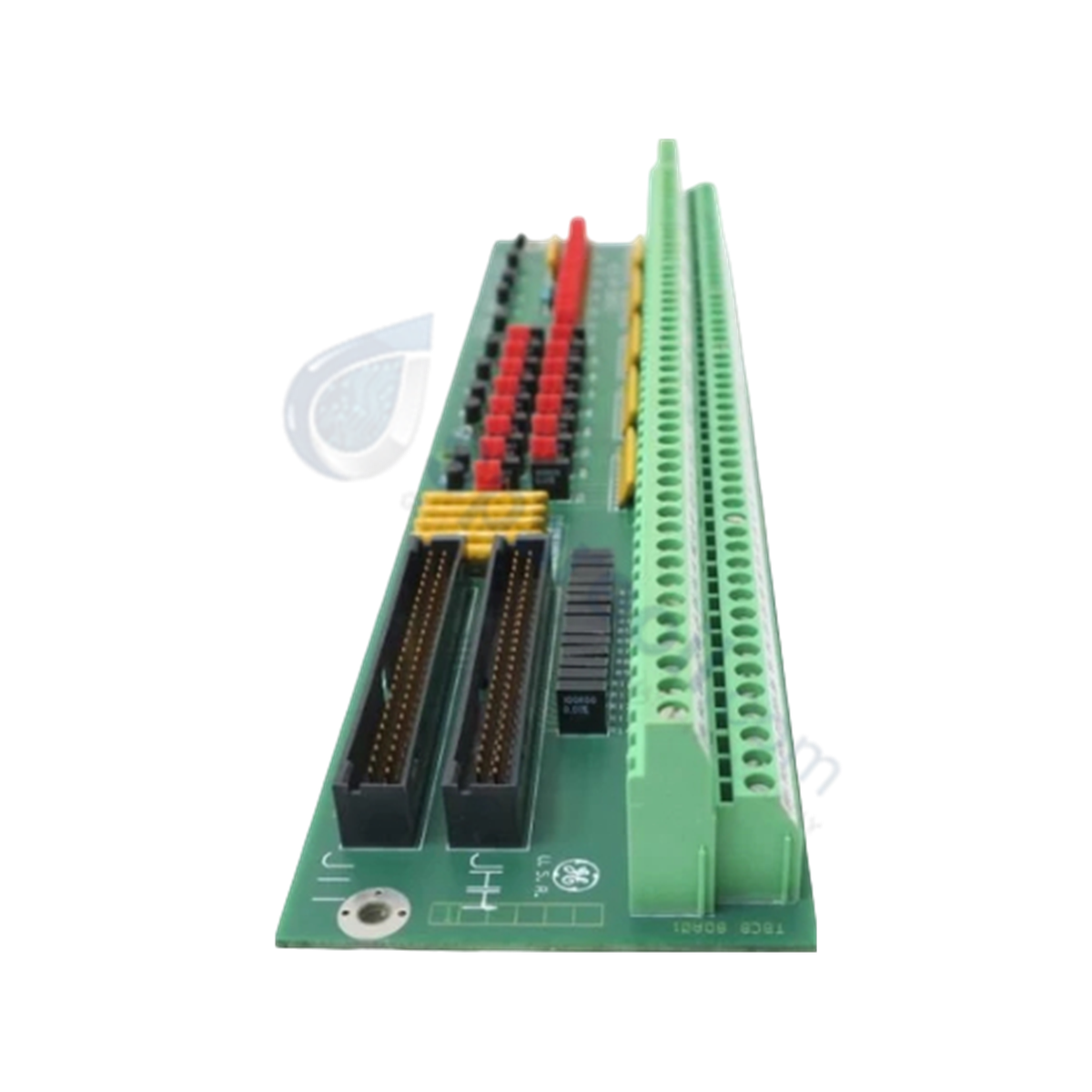

تعمل الوحدة GE Fanuc DS200TBCBG1AAA، والمصنفة أيضًا باسم وحدة إنهاء إدخال الكاشف الحراري المقاوم (RTD) ذو 4-20 مللي أمبير DS200TBCB، كجزء مخصص للأجهزة لتكييف إشارة مستشعر درجة الحرارة وإنهاء أسلاك الإدخال ضمن أنظمة Mark V Speedtronic.

تفكيك اللاحقة ومصفوفة النموذج

  • DS200: منصة قاعدة لوحة الدوائر المطبوعة القياسية لسلسلة Mark V.
  • TBCB: اختصار وظيفي يحدد وحدة إنهاء إدخال الكاشف الحراري المقاوم (RTD) ذو 4-20 مللي أمبير.
  • G1: تكوين المراجعة التصنيعية للمجموعة 1.
  • A: مستوى المراجعة الوظيفية 1.
  • A: مستوى المراجعة الوظيفية 2.
  • A: مستوى مراجعة العمل الفني.

مواصفات الجهاز

المعلمة المواصفات
النموذج DS200TBCBG1AAA
العلامة التجارية GE Fanuc
المنشأ الولايات المتحدة الأمريكية
الوزن الكتلة القياسية لوحدة الإنهاء
الأبعاد عامل شكل وحدة طرفية للموقع 7
درجة حرارة التشغيل 0 إلى 60 درجة مئوية
استهلاك الطاقة +5 فولت تيار مستمر عند 6 أمبير
إشارات الإدخال مدخلات كاشف درجة الحرارة المقاومة (RTD) و 4-20 مللي أمبير
تكوين العبور 8 قنوات قابلة للتحديد لنطاق 0-1 مللي أمبير
بطاقة الوجهة توجيه الإشارة مكتوب على لوحة TCCB في النواة

اتصال ناقل اللوحة الخلفية وتوافق البرامج الثابتة

تعالج الوحدة GE Fanuc DS200TBCBG1AAA الإشارات التناظرية مباشرة في الموقع الأساسي السابع وتوجه مدخلات درجة الحرارة الرقمية إلى اللوحة الرئيسية TCCB. تتيح سرعة اتصال ناقل اللوحة الخلفية المخصص معالجة سريعة للإشارة التناظرية إلى الرقمية دون تأخير. يضمن توافق البرامج الثابتة المحمّلة عبر رف المعالج الأساسي قياسًا دقيقًا للمستشعر وتخطيطًا للتكوين عند تبديل روابط الأجهزة نطاقات القنوات الفردية بين 4-20 مللي أمبير و 0-1 مللي أمبير.

الأسئلة المتداولة

س: ما هو قضيب الطاقة الذي تتطلبه DS200TBCBG1AAA من هيكل النظام؟

ج: تستمد اللوحة طاقة منطقها التشغيلي من ناقل +5 فولت تيار مستمر الداخلي، وتسحب ما يصل إلى 6 أمبير.

س: كيف يمكن تعديل قياس إشارة قناة الإدخال على لوحة TBCB؟

ج: تسمح روابط الأجهزة المدمجة بإعادة تكوين 8 من قنوات الإدخال 4-20 مللي أمبير بشكل فردي لتوافق نطاق إشارة الإدخال 0-1 مللي أمبير.

س: أين يتم إنهاء أسلاك المجال وأين يتم إرسال بيانات الإشارة؟

ج: تصل أطراف RTD وحلقات التيار التناظرية إلى كتل أطراف اللولب TBCB الموجودة في الموضع السابع الأساسي، ويتم نقل بيانات الإشارة مباشرة إلى لوحة TCCB.

إرشادات التثبيت في الموقع

  1. عزل الطاقة: قم بإيقاف تشغيل مصادر طاقة النظام الأساسي قبل تثبيت أو إزالة وحدة TBCB من الموقع السابع.
  2. الحماية من التفريغ الكهروستاتيكي (ESD): قم بتوصيل حزام معصم ثابت مؤرض بهيكل الخزانة المعدنية المجردة قبل التعامل مع لوحة الدوائر.
  3. إعداد العبور: تحقق من ضبط روابط الأجهزة على نطاق الإشارة الصحيح (4-20 مللي أمبير أو 0-1 مللي أمبير) لكل قناة قبل توصيل أسلاك المجال.
  4. الأسلاك والتأريض: قم بتوصيل أسلاك إشارة RTD وحلقة التيار بالكتل الطرفية المحددة، مع تثبيت دروع الكابلات بقضيب التأريض لمنع التقاط الضوضاء.
