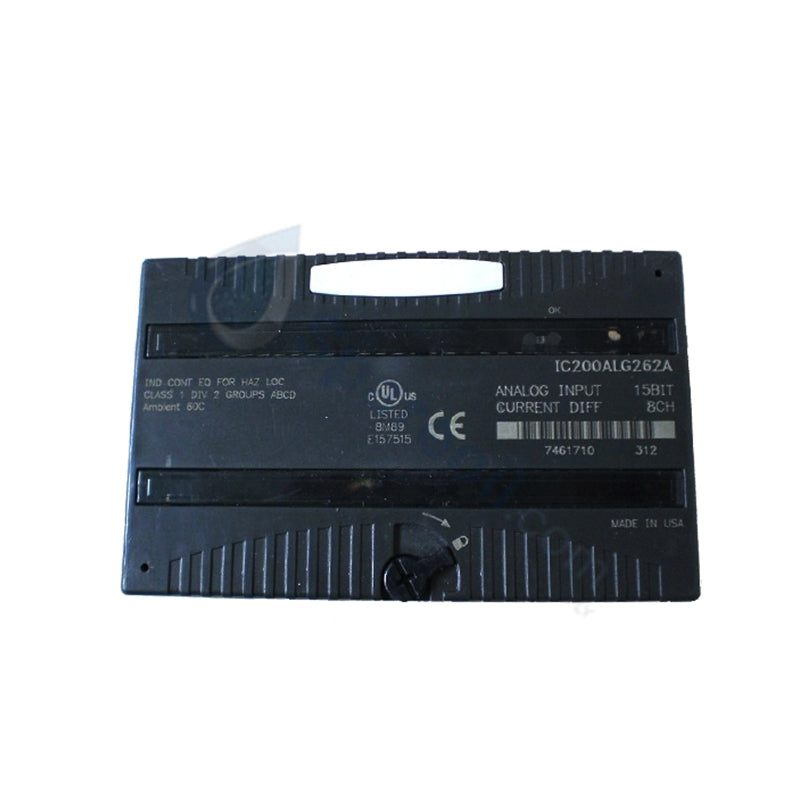

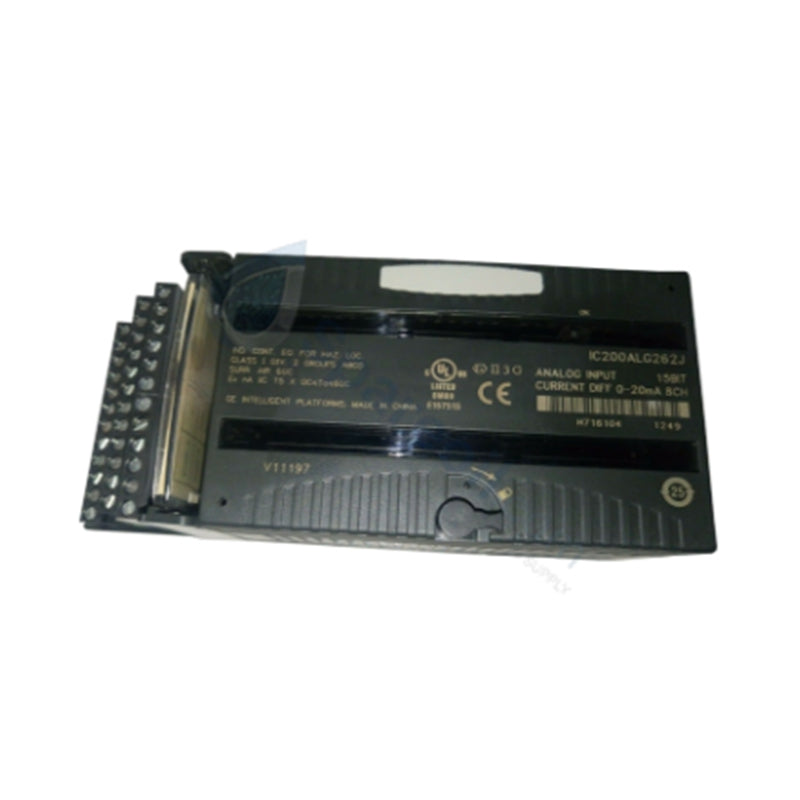

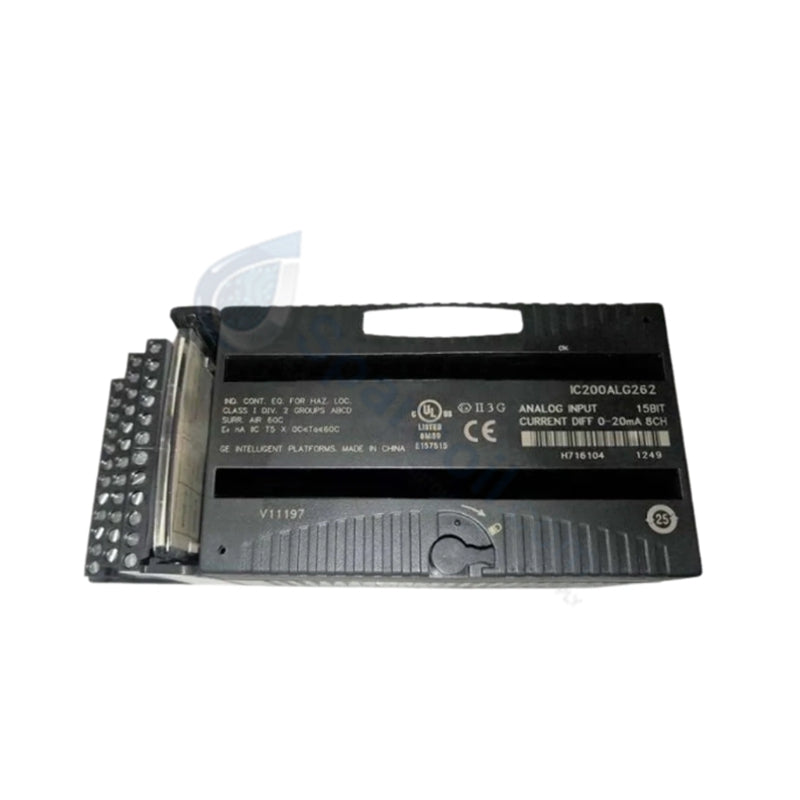

تم تكوين وحدة GE Fanuc IC200ALG262 (وحدة الإدخال التناظري IC200ALG262) لمعالجة إشارة التيار التناظري أحادية النهاية وعالية الدقة في معماريات VersaMax I/O، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم الوحدة بتحويل حلقات تيار 0-20 مللي أمبير أو 4-20 مللي أمبير عبر 8 قنوات إدخال أحادية النهاية مرتبة في مجموعة واحدة، وتقدم قيمًا رقمية مباشرة إلى وحدة المعالجة المركزية أو وحدة واجهة الشبكة عبر ناقل اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC200ALG262 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.25 رطل (0.11 كجم) |
| الأبعاد | بصمة وحدة VersaMax ذات الفتحة الواحدة |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 200 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر من اللوحة الخلفية PLC |
| قنوات الإدخال | 8 قنوات (أحادية النهاية، مجموعة واحدة) |
| دقة المحول | 15 بت |
| نطاقات إشارة الإدخال | 0-20 مللي أمبير، 4-20 مللي أمبير |
| الدقة الرقمية | 0.5 ميكرو أمبير لـ 4-20 مللي أمبير؛ 0.625 ميكرو أمبير لـ 0-20 مللي أمبير |
| مقاومة الإدخال | 100 أوم |
| معدل التحديث | 7.5 مللي ثانية |
| نطاق الوضع المشترك | -10 فولت إلى +10 فولت |
| رفض الوضع المشترك | 70 ديسيبل |
| وظائف التشخيص | فقدان طاقة المستخدم الداخلية، الكشف عن الأسلاك المفتوحة (وضع 4-20 مللي أمبير) |
سرعة الاتصال بناقل اللوحة الخلفية وتوافق البرامج الثابتة
تقوم الوحدة بتنفيذ عمليات نقل البيانات عبر اللوحة الخلفية في دورات مسح مبرمجة بشكل حتمي، وتحديث جميع قيم القنوات التناظرية الثمانية كل 7.5 مللي ثانية عبر ناقل نظام VersaMax بجهد 5 فولت تيار مستمر. يضمن منطق محول التناظري إلى الرقمي (ADC) المدمج دقة رقمية ثابتة تبلغ 15 بت عبر وضعي التشغيل 0-20 مللي أمبير و 4-20 مللي أمبير دون تكاليف معالجة إضافية. يتطلب التنفيذ الكامل لاتصال اللوحة الخلفية والتكوين التوافق مع برنامج VersaPro الإصدار 2.0 أو أعلى، والبرامج الثابتة لوحدة المعالجة المركزية PLC من VersaMax الإصدار 2.10 أو أعلى، أو البرامج الثابتة لوحدة واجهة شبكة الإيثرنت (NIU) الإصدار 1.10 أو أعلى. يعتمد اختيار النطاق على وصلات التوصيل (Jumper) للأجهزة: يؤدي التشغيل بدون وصلة طرفية إلى ضبط النطاق الافتراضي 4-20 مللي أمبير، بينما يؤدي تثبيت الوصلة إلى تحديد النطاق 0-20 مللي أمبير.
الأسئلة المتكررة
س: ما هي متطلبات البرامج الثابتة لتشغيل IC200ALG262 مع وحدة المعالجة المركزية (CPU) أو وحدة واجهة الشبكة (NIU) من VersaMax؟
ج: تتطلب الوحدة البرامج الثابتة لوحدة المعالجة المركزية PLC من VersaMax الإصدار 2.10 أو أعلى، أو البرامج الثابتة لوحدة واجهة شبكة الإيثرنت (NIU) من VersaMax الإصدار 1.10 أو أعلى، ويجب استخدامها مع برنامج VersaPro الإصدار 2.0 أو أعلى.
س: كيف يتم التعامل مع الكشف عن عطل السلك المفتوح عبر نطاقات الإدخال؟
ج: يكون الكشف عن عطل السلك المفتوح نشطًا حصريًا عندما تعمل الوحدة في وضع نطاق 4-20 مللي أمبير؛ وتبقى تشخيصات فقدان الطاقة الداخلية نشطة عبر جميع الأوضاع.
س: ما هو الحد الأقصى للتيار الذي تسحبه الوحدة من اللوحة الخلفية؟
ج: تسحب الوحدة تيارًا أقصى يبلغ 200 مللي أمبير من مصدر الطاقة الداخلي للوحة الخلفية للنظام بجهد 5 فولت تيار مستمر.
إرشادات التركيب الميداني
- قم بتثبيت الوحدة بإحكام على حامل اللوحة الخلفية لـ VersaMax I/O أو مجموعة سكة DIN قبل تطبيق طاقة النظام.
- تأكد من تركيب أو إزالة وصلات التوصيل الطرفية على قاعدة الأسلاك قبل توصيل الأسلاك الميدانية وفقًا لنطاق الحلقة المطلوب (غير مثبتة لـ 4-20 مللي أمبير، مثبتة لـ 0-20 مللي أمبير).
- قم بتوصيل 8 حلقات تيار ميدانية أحادية النهاية باستخدام كابلات مزدوجة مجدولة ومحمية للتخفيف من ضوضاء الوضع المشترك والتداخل الكهرومغناطيسي الخارجي.
- قم بتوصيل أغطية الكابلات بالأرض عند طرف مصدر الإشارة، أو قم بتأريضها عند قاعدة الوحدة إذا كان تأريض المصدر غير متاح.
- تحقق من أن مؤشر LED "OK" الخاص بالوحدة يضيء باللون الأخضر عند التشغيل للتأكد من تهيئة اللوحة الخلفية بشكل صحيح وتحميل التكوين بنجاح.
