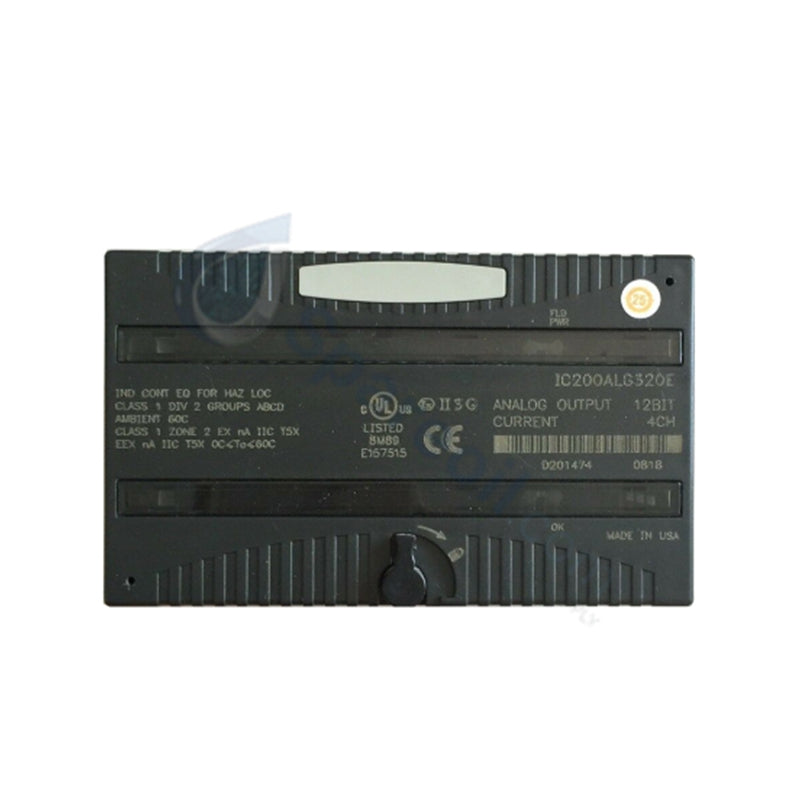

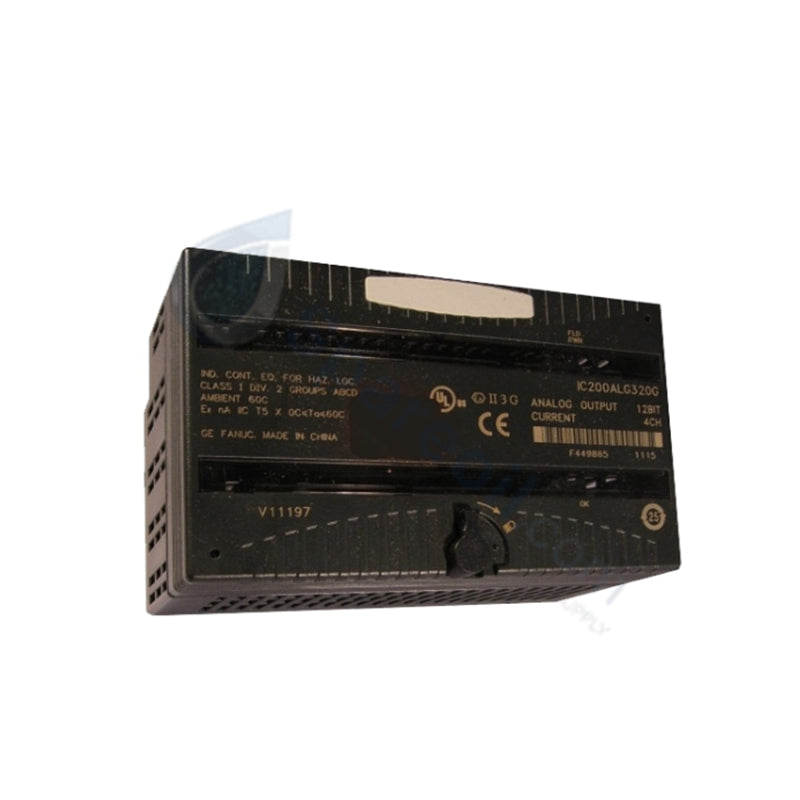

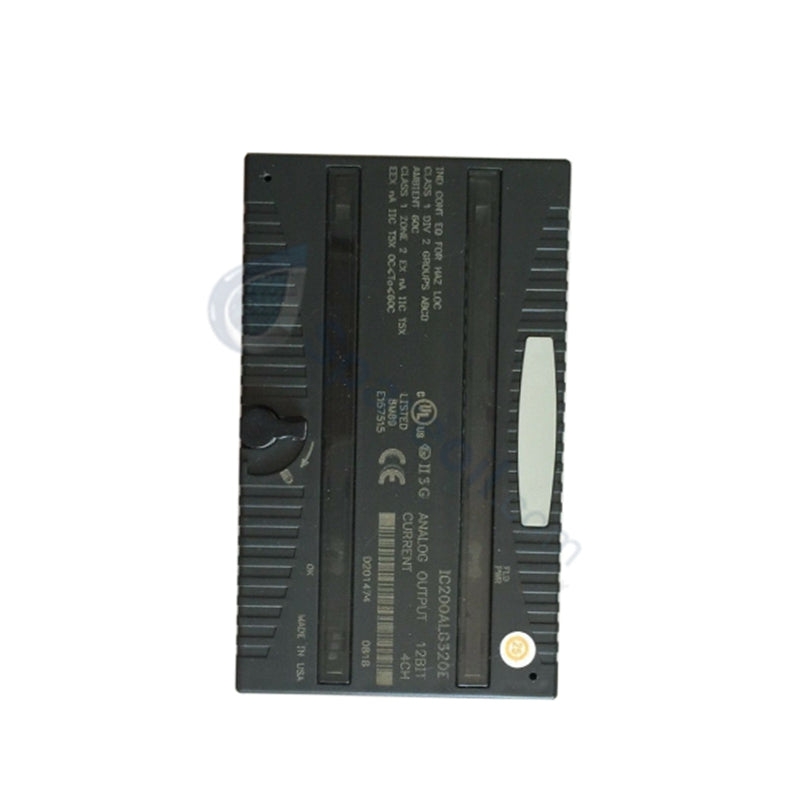

تعمل وحدة GE Fanuc IC200ALG320، والمُفهرسة أيضاً باسم وحدة الإخراج التناظري IC200ALG320، كمكوّن مادي مخصص لتوليد إشارة تيار تناظرية متعددة القنوات ضمن منصات الإدخال/الإخراج VersaMax. تُنفّذ الوحدة تحويلاً للإشارة الرقمية إلى التناظرية عبر 4 قنوات لتوليد التيار، وتُسلم إشارات تحكم تتراوح من 4 إلى 20 مللي أمبير إلى المشغلات الميدانية وأجهزة تحديد المواقع.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC200ALG320 |
| العلامة التجارية | GE Fanuc |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.63 رطل (0.28 كجم) |
| الأبعاد | بصمة وحدة VersaMax ذات فتحة واحدة |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | حد أقصى 50 مللي أمبير من اللوحة الخلفية؛ حد أقصى 240 مللي أمبير استهلاك تيار خارجي |
| عدد المخارج | 4 مخارج تيار تناظرية (مولدة للتيار) |
| نطاق إشارة الخرج | 4-20 مللي أمبير |
| الدقة التناظرية | 12 بت (4 ميكرو أمبير) |
| دقة القياس | 0.3% نموذجي، +/-1% أقصى نطاق كامل |
| معدل التحديث | 0.3 مللي ثانية كحد أقصى |
| جهد الطاقة الخارجية | 18 إلى 30 فولت تيار مستمر أو 9.6 إلى 15 فولت تيار مستمر |
| وظائف التشخيص | اكتشاف فقدان طاقة جانب المستخدم |
| مؤشرات الحالة | 2 مصابيح LED (FLD PWR وOK) |
سرعة الاتصال بالحافلة الخلفية وتوافق تحديث البرامج الثابتة
تعمل الوحدة المتصلة عبر هيكل اللوحة الخلفية VersaMax بمعدل تحديث أقصى يبلغ 0.3 مللي ثانية، وتعالج توجيهات إخراج 12 بت المرسلة من وحدة المعالجة المركزية أو وحدة واجهة الشبكة. تسحب منطق قناة الإخراج ما يصل إلى 50 مللي أمبير من حافلة النظام الداخلية 5 فولت تيار مستمر بينما تستخدم طاقة جانب المستخدم الخارجية 12/24 فولت تيار مستمر لتشغيل الحلقة الميدانية. عند اكتشاف خطأ أو فقدان الاتصال باللوحة الخلفية، تقوم الأجهزة بتنفيذ حالات أمان قابلة للتكوين، مما يعيد القنوات إلى 4 مللي أمبير أو يحافظ على آخر حالة إخراج صالحة عبر اختيار الموصل.
الأسئلة الشائعة
س: هل تتطلب IC200ALG320 مصدر طاقة خارجي لتشغيل حلقات الإخراج الميدانية؟
ج: نعم، بينما تُستمد طاقة المنطق من حافلة اللوحة الخلفية 5 فولت تيار مستمر (50 مللي أمبير كحد أقصى)، تتطلب قنوات الإخراج التناظرية طاقة ميدانية خارجية تتراوح من 18 إلى 30 فولت تيار مستمر أو من 9.6 إلى 15 فولت تيار مستمر.
س: ما هي أوضاع استجابة الخرج الآمنة المتاحة عند توقف وحدة المعالجة المركزية أو حدوث خطأ؟
ج: يمكن تكوين الوحدة عبر إعدادات وصلة العبور إما للاحتفاظ بآخر حالة إخراج معروفة أو إسقاط إشارة الإخراج إلى 4 مللي أمبير.
س: كيف تشير الوحدة إلى حالة التشغيل ووجود طاقة الحقل؟
ج: تحتوي الوحدة على مؤشرين LED مدمجين: يؤكد مؤشر OK LED على إمداد طاقة اللوحة الخلفية وتهيئة النظام، بينما يؤكد مؤشر FLD PWR LED على طاقة الحقل النشطة من جانب المستخدم.
إرشادات التركيب في الموقع
- قم بتثبيت الوحدة بإحكام على حامل سكة الإدخال/الإخراج VersaMax قبل تركيب كتل إنهاء الحقل.
- تأكد من فصل طاقة منطق اللوحة الخلفية قبل إدخال أو إزالة وحدة الإخراج.
- قم بتوصيل مصدر طاقة الحلقة الخارجي 18-30 فولت تيار مستمر ومشغلات الحقل 4-20 مللي أمبير باستخدام كابلات مزدوجة مجدولة ومحمية.
- قم بتأريض دروع الكابلات عند نقطة تأريض واحدة على قضيب تأريض العلبة لقمع الضوضاء ومنع حلقات التأريض.
- تحقق من تكوينات سلوك استجابة الإخراج (احتفاظ بالحالة الأخيرة مقابل 4 مللي أمبير افتراضي) عبر وضع وصلة العبور قبل التشغيل.
