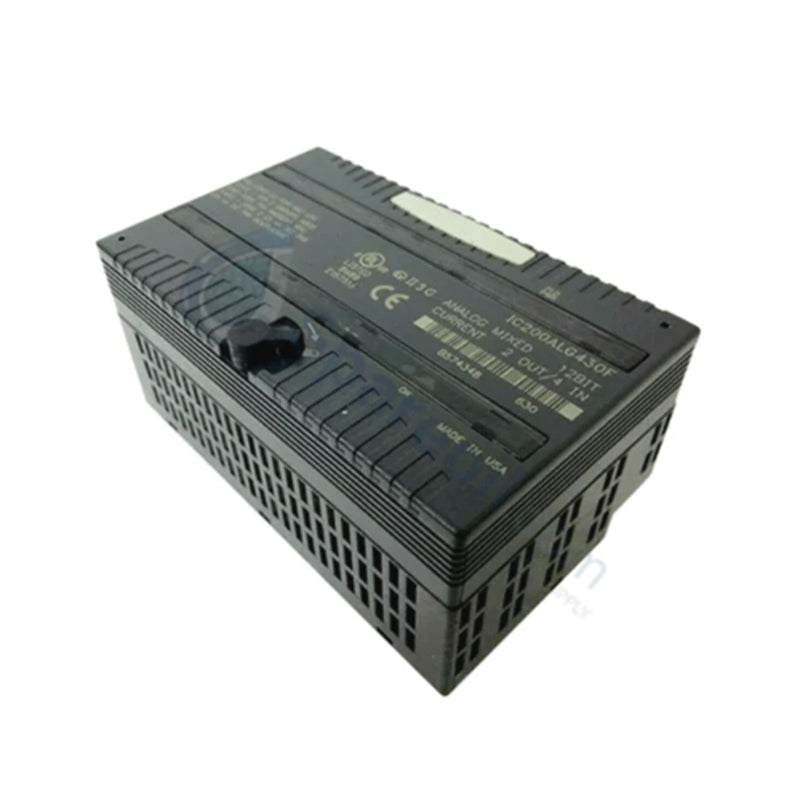

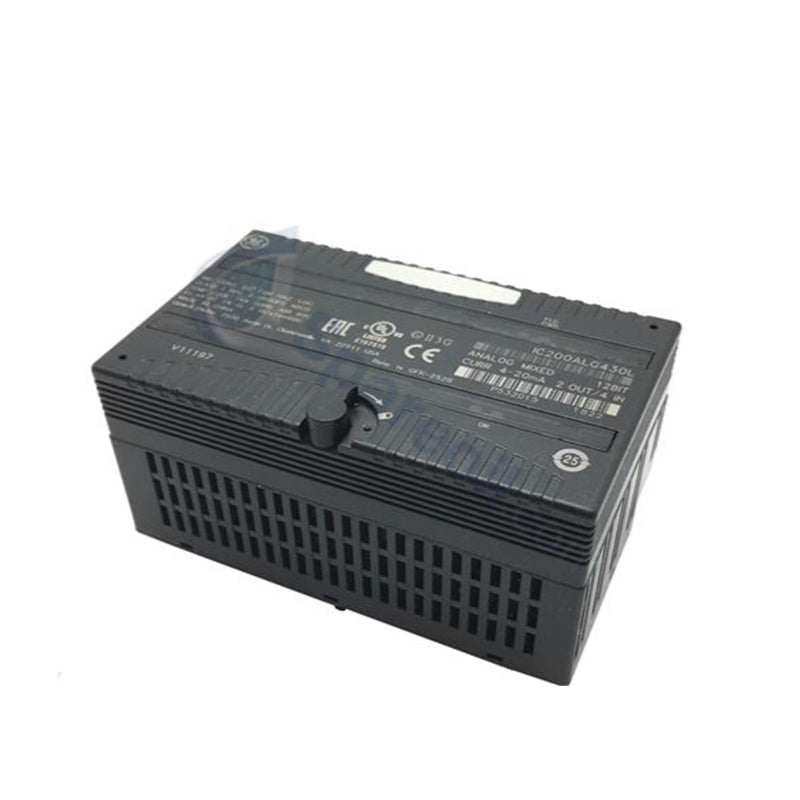

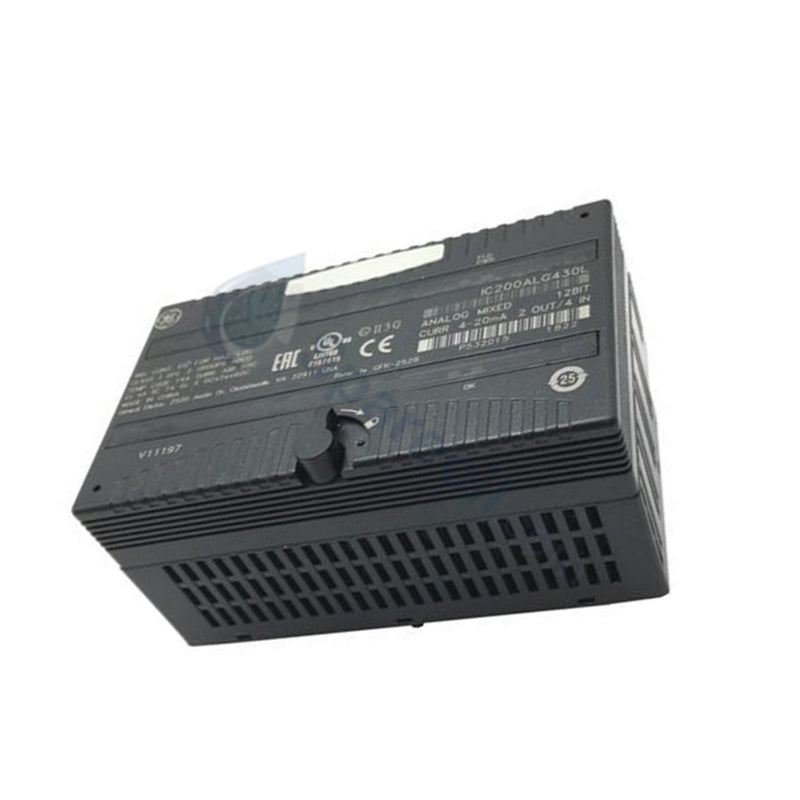

تم تكوين وحدة GE Fanuc IC200ALG430 (وحدة التركيبة التناظرية IC200ALG430) للمعالجة المتزامنة للإشارة التناظرية وتوليد خرج التيار في منصات نظام VersaMax، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تدمج الوحدة 4 قنوات إدخال تفاضلية 4-20 مللي أمبير و 2 مخرجات تيار أحادية الطرف 4-20 مللي أمبير، وتحول الإشارات بدقة رقمية 12 بت عبر جميع القنوات.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC200ALG430 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.38 رطل (0.17 كجم) |
| الأبعاد | بصمة وحدة VersaMax ذات الفتحة الواحدة |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 50 مللي أمبير عند 5 فولت تيار مستمر (ناقل اللوحة الخلفية)؛ 215 مللي أمبير كحد أقصى بالإضافة إلى تيارات الحمل (خارجي) |
| المدخلات التناظرية | 4 قنوات تفاضلية (4-20 مللي أمبير) |
| المخرجات التناظرية | 2 قناة أحادية الطرف (4-20 مللي أمبير) |
| الدقة | 12 بت (المدخلات والمخرجات) |
| معدل تحديث الإدخال | 0.4 مللي ثانية كحد أقصى |
| معدل تحديث الإخراج | 0.3 مللي ثانية كحد أقصى |
| وقت استجابة مرشح الإدخال | 5.0 مللي ثانية |
| مصدر طاقة خارجي | +18 إلى +30 فولت تيار مستمر أو 9.6 إلى 15 فولت تيار مستمر (مطلوب لدوائر الإخراج) |
| العزل | 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة (بصري) |
| رفض التداخل | 30 ديسيبل كحد أدنى بين القنوات |
| مؤشرات الحالة | 2 مؤشر LED (FLD POWER، MODULE OK) |
سرعة الاتصال بناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة
تنقل الوحدة 4 كلمات من بيانات الإدخال وتستقبل كلمتين من بيانات الإخراج عبر ناقل اللوحة الخلفية VersaMax، وتسحب 50 مللي أمبير كحد أقصى عند طاقة منطقية 5 فولت تيار مستمر. تقوم دوائر التحويل التناظري إلى رقمي (ADC) الداخلية بمعالجة تحديثات الإدخال التناظرية كل 0.4 مللي ثانية، بينما يتم تحديث حلقات الإخراج في غضون 0.3 مللي ثانية. يعتمد التوافق واختيار حالة الإدخال الافتراضية على إصدارات البرامج الثابتة لوحدة المعالجة المركزية/وحدة الواجهة الشبكية؛ عند الاقتران بوحدة المعالجة المركزية أو وحدة الواجهة الشبكية إصدار 1.5 أو أحدث، يتوافق سلوك الإدخال الافتراضي مع تكوين الإخراج الافتراضي المحدد بواسطة وصلة العبور.
الأسئلة المتكررة
س: هل تتطلب وحدة IC200ALG430 طاقة ميدانية خارجية لمعالجة قنوات الإدخال؟
ج: لا، دوائر معالجة الإدخال تعمل فقط على طاقة المنطق التي يوفرها ناقل اللوحة الخلفية. يلزم وجود طاقة خارجية 12 فولت تيار مستمر أو 24 فولت تيار مستمر حصريًا لحلقات تيار الإخراج التناظرية.
س: ما هي مؤشرات الحالة المتاحة على اللوحة الأمامية للوحدة؟
ج: تتضمن الوحدة مؤشر LED MODULE OK للإشارة إلى تهيئة طاقة اللوحة الخلفية ومؤشر LED FLD POWER لتأكيد وجود الجهد الميداني الخارجي.
س: ماذا يحدث في حالة فقدان الطاقة الميدانية من جانب المستخدم أثناء التشغيل؟
ج: تكتشف أدوات التشخيص الموجودة على اللوحة فقدان طاقة جانب المستخدم وتبلغ عن حالة العطل إلى وحدة التحكم المركزية.
إرشادات التركيب الميداني
- ثبت الوحدة بإحكام في فتحة الحامل المخصصة لها على مجموعة سكة DIN الخاصة بـ VersaMax قبل تطبيق طاقة النظام.
- وصل الطاقة الميدانية الخارجية (+18 إلى +30 فولت تيار مستمر أو 9.6 إلى 15 فولت تيار مستمر) لتوفير الطاقة لحلقات الإخراج.
- وصل إشارات التيار باستخدام كابلات زوجية مجدولة محمية لتخفيف الضوضاء الخارجية والحفاظ على عتبة رفض التداخل البالغة 30 ديسيبل.
- أنهِ دروع الإشارة إلى قضبان تأريض الخزانة أو أطراف دروع الحامل وفقًا لممارسات توصيل الأسلاك القياسية للوحة.
- تحقق من وضع وصلة العبور لتحديد حالات الفشل الافتراضية المطلوبة (الاحتفاظ بالحالة الأخيرة أو الإخراج الافتراضي) قبل التشغيل.
