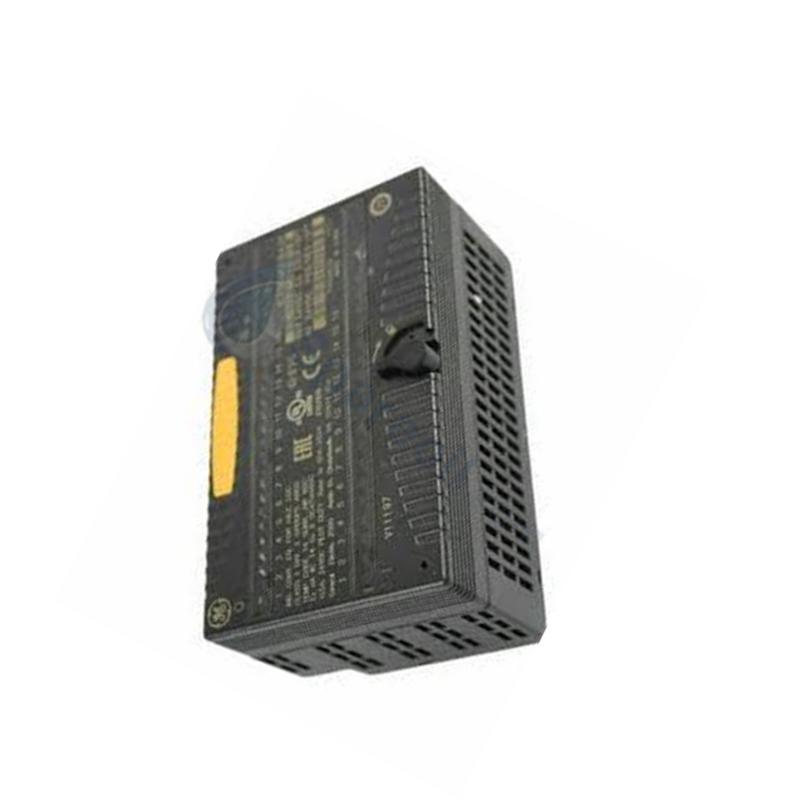

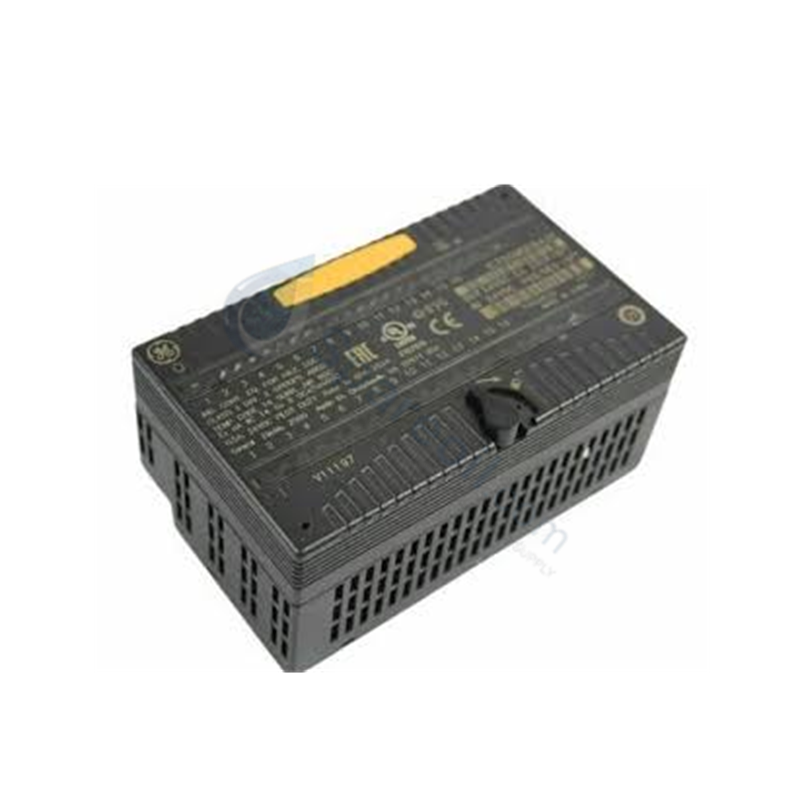

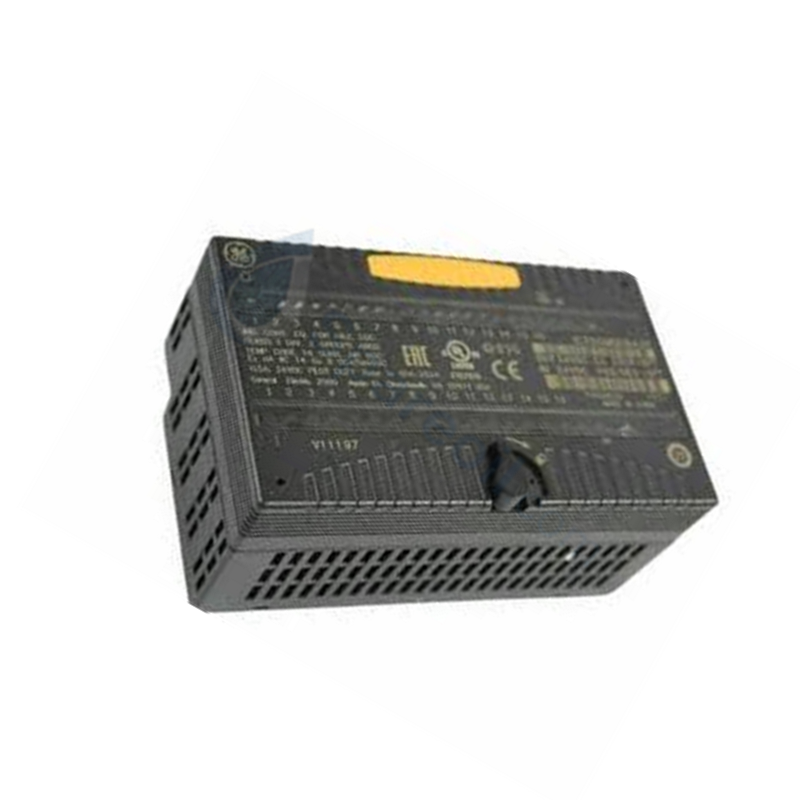

تعمل الوحدة GE Fanuc IC200MDD844، والمُفهرسة أيضًا باسم وحدة الإدخال/الإخراج المختلطة المنفصلة IC200MDD844، كمكون أجهزة مخصص لمعالجة الإشارات المنفصلة داخل أنظمة لوحة توصيل VersaMax PLC.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC200MDD844 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة الأمريكية / متنوعة |
| الوزن | 0.17 كجم (0.38 رطل) |
| الأبعاد | بصمة وحدة VersaMax القياسية |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 70 مللي أمبير عند 5 فولت تيار مستمر للوحة التوصيل |
| إجمالي عدد المدخلات/المخرجات | 32 نقطة |
| قنوات الإدخال | 16 نقطة (مجموعتان من 8)، منطق إيجابي |
| نطاق جهد الإدخال | من 0 إلى 30 فولت تيار مستمر |
| قنوات الإخراج | 16 نقطة (مجموعة واحدة من 16)، منطق المصدر/الإيجابي |
| نطاق جهد الإخراج | من 10.2 إلى 30 فولت تيار مستمر (0.5 أمبير لكل نقطة عند 30 فولت تيار مستمر) |
| وقت الاستجابة تشغيل/إيقاف | 0.5 مللي ثانية افتراضي (مرشحات قابلة للتكوين: 0 مللي ثانية، 1 مللي ثانية، 7 مللي ثانية) |
التكامل الشبكي الحتمي وتوسيع كثافة الإدخال/الإخراج
تتواصل الوحدة عبر ناقل لوحة توصيل VersaMax بجهد تشغيل 5 فولت تيار مستمر، وتنقل حالات الإدخال والإخراج عالية الكثافة مباشرة إلى جدول صور وحدة المعالجة المركزية. تقوم المخازن المؤقتة المنطقية الداخلية بتخزين قنوات الإدخال الميدانية باستخدام خيارات تصفية الأجهزة القابلة للتكوين (0 مللي ثانية، 1 مللي ثانية، أو 7 مللي ثانية) لإزالة ارتداد الاتصال الميكانيكي والتداخل الكهرومغناطيسي قبل نقل البيانات الحتمية عبر ناقل النظام. يضمن توافق تحديث البرامج الثابتة عبر عائلة VersaMax التوافق المباشر مع وحدات التحكم في النظام، بينما يحافظ تنفيذ التبديل ذو الحالة الصلبة على أوقات استجابة بمستوى الميكروثانية لأحمال الإخراج الحرجة دون تآكل الاتصال المادي.
الأسئلة المتكررة
س: ما هي قيود مصدر الطاقة للوحة التوصيل عند نشر وحدة الإدخال/الإخراج عالية الكثافة هذه؟
ج: تسحب الوحدة 70 مللي أمبير من سكة إمداد لوحة التوصيل بجهد 5 فولت تيار مستمر. يجب أن تأخذ حسابات إجمالي الحمل على لوحة التوصيل في الاعتبار هذا السحب إلى جانب وحدات توسيع VersaMax الأخرى المتصلة لمنع انخفاض الجهد عبر ناقل منطق الحامل.
س: كيف تؤثر إعدادات مرشح الإدخال على سرعة تنفيذ الإشارة الميدانية؟
ج: وقت مرشح الإدخال الافتراضي هو 1 مللي ثانية، مما يوفر استقرار إشارة قياسي. يؤدي تعطيل المرشح إلى تحقيق وقت استجابة سريع يبلغ 0.5 مللي ثانية، بينما يوفر اختيار مرشح 7 مللي ثانية أقصى قدر من رفض الضوضاء في بيئات الصناعية الميدانية عالية التداخل.
س: ما هو تعديل الأجهزة المطلوب لتشغيل خرج منطق سلبي بجهد 12 فولت؟
ج: تعمل أجهزة IC200MDD844 القياسية بمنطق موجب/مصدر من 10.2 إلى 30 فولت تيار مستمر. تتطلب التطبيقات التي تتطلب تنفيذ خرج منطق سلبي بجهد 12 فولت ترقية وحدة الأجهزة إلى الإصدار IC200MDD844C أو ما بعده.
إرشادات التركيب في الموقع
- اتصال طرفي الحامل: أدخل الوحدة بإحكام في حامل الإدخال/الإخراج VersaMax المخصص لها حتى يتعشق المزلاج المحتفظ به بالكامل مع هيكل ناقل لوحة التوصيل.
- فصل الأسلاك وتوجيهها: قم بتوجيه أسلاك الإدخال الميدانية وخطوط حمل الخرج بجهد 24 فولت تيار مستمر في قنوات أسلاك منفصلة بعيدًا عن خطوط التيار المتردد عالية الجهد لمنع اقتران الحث في القنوات الرقمية.
- التأريض والتدريع: تأكد من تأريض سكة DIN لحامل الإدخال/الإخراج بطرف التأريض الواقي للخزانة باستخدام جديلة نحاسية منخفضة المعاوقة. قم بإنهاء دروع كابلات المستشعرات الخارجية عند نقطة تأريض هيكل واحدة بالقرب من مدخل الحاوية.
