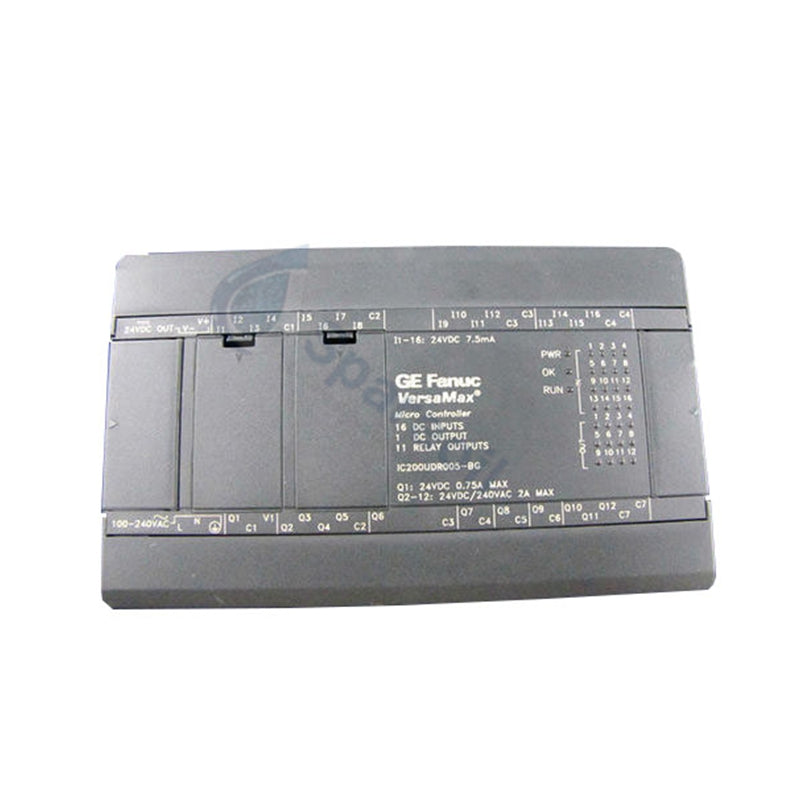

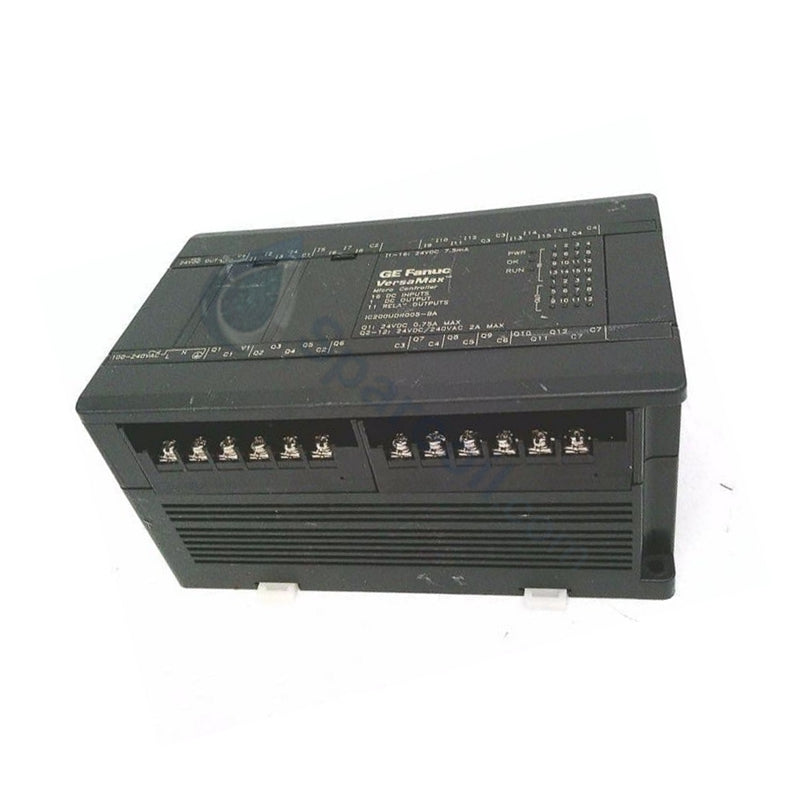

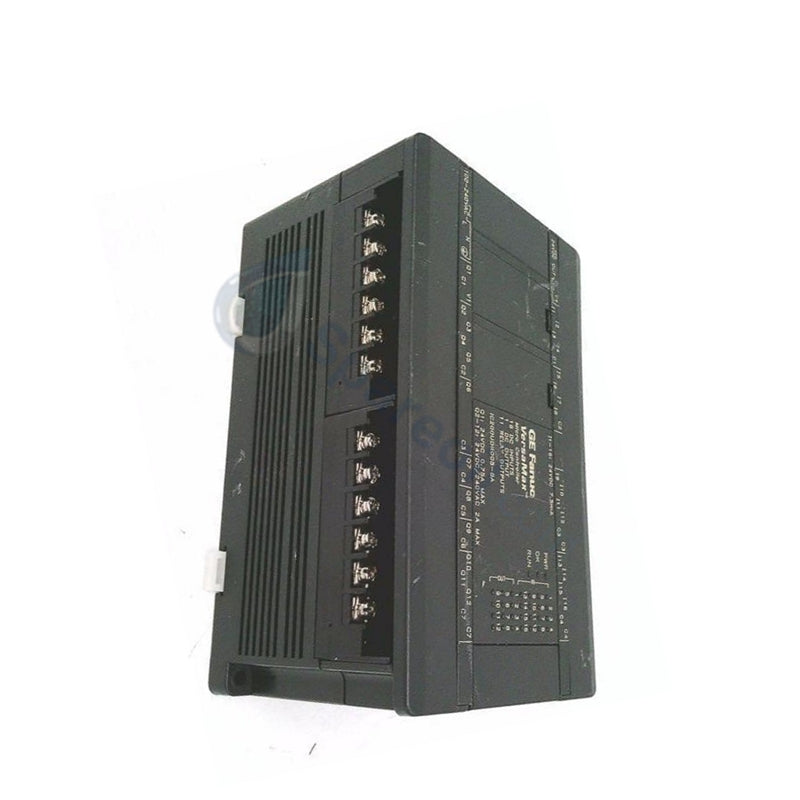

تعمل وحدة GE Fanuc IC200UDR005، المصنفة أيضًا باسم وحدة PLC IC200UDR005، كمكون مادي مخصص لمعالجة الإشارات المنفصلة المباشرة والاتصالات التسلسلية داخل شبكات نظام VersaMax. تدمج الوحدة 16 مدخلًا بجهد 24 فولت تيار مستمر، و 11 مخرجًا مرحليًا، ومخرجًا واحدًا بجهد 24 فولت تيار مستمر على اللوحة، وتدير ما يصل إلى 28 نقطة إدخال/إخراج محلية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC200UDR005 |
| العلامة التجارية | GE Fanuc |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 2.00 رطل (0.91 كجم) |
| الأبعاد | تصميم وحدة التحكم الدقيقة VersaMax صغير الحجم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر (منطق داخلي/طاقة حقلية) |
| عدد الإدخال/الإخراج على اللوحة | 28 نقطة (16x مدخل 24 فولت تيار مستمر، 11x مخرج مرحلي، 1x مخرج 24 فولت تيار مستمر) |
| وحدات التوسع المنفصلة | 4 وحدات كحد أقصى |
| وحدات التوسع التناظرية | 4 وحدات كحد أقصى |
| الحد الأقصى للإدخال/الإخراج الفعلي | 140 نقطة إجمالية |
| ذاكرة برنامج المستخدم | 9 كيلو كلمة ذاكرة منطقية |
| ذاكرة السجلات | 2 كيلو كلمة |
| منافذ الاتصال | المنفذ 1: RJ-45 (RS-232)؛ المنفذ 2: DB-15 (RS-485) |
| واجهة الضبط | 2 مقياس جهد تناظري على اللوحة |
سرعة الاتصال عبر الناقل الخلفي وتوافق فلاش البرامج الثابتة
توسع وحدة التحكم قدرة النظام من خلال ربط ما يصل إلى 4 وحدات توسع منفصلة و 4 وحدات توسع تناظرية عبر الناقل الخلفي، مما يزيد الكثافة الفيزيائية إلى ما يصل إلى 140 نقطة إدخال/إخراج إجمالية. يتم تنفيذ منطق النظام ضمن 9 آلاف كلمة من ذاكرة برنامج المستخدم جنبًا إلى جنب مع 2 آلاف كلمة من مساحة السجلات. تتعامل الواجهات التسلسلية (RJ-45 RS-232 و DB-15 RS-485) مع الاتصالات وخطوط البرنامج السفلية، بينما يضمن توافق فلاش البرامج الثابتة تحديثات متزامنة للمعلمات عبر إطارات التوسع المتصلة.
الأسئلة الشائعة
س: ما هي أقصى قدرة توسع لنظام IC200UDR005؟
ج: تدعم الوحدة ما يصل إلى 4 وحدات توسع إدخال/إخراج منفصلة و 4 وحدات توسع إدخال/إخراج تناظرية، مما يرفع إجمالي سعة الإدخال/الإخراج الفيزيائية للنظام إلى 140 نقطة.
س: كيف يتم تعيين واجهات الاتصال على جسم وحدة التحكم؟
ج: المنفذ 1 هو اتصال RJ-45 مهيأ للاتصال التسلسلي RS-232، بينما يستخدم المنفذ 2 موصل DB-15 يدعم الاتصال التسلسلي RS-485.
س: ما هي التعديلات المضمنة المتوفرة مباشرة على وحدة الأجهزة؟
ج: تدمج الوحدة 2 مقياس جهد تناظري متكامل لإجراء تعديلات يدوية على البيانات وقيم المؤقت/العداد دون تدخل برامج.
إرشادات التركيب الميداني
- قم بتركيب الوحدة على سكة DIN قياسية بحجم 35 مم أو ثبتها على لوح فرعي مسطح باستخدام براغي التثبيت.
- قم بتوصيل مدخلات الحقل المنفصلة بجهد 24 فولت تيار مستمر وجهات التلامس المرحلية وفقًا لتعيينات قنوات الكتلة الطرفية.
- قم بتوجيه كابلات RS-232 و RS-485 التسلسلية باستخدام موصلات مجدولة محمية للتخفيف من التداخل الكهرومغناطيسي.
- قم بتأريض هيكل وحدة التحكم ودرع الكابلات إلى قضيب أرضي للوحة الرئيسية قبل تنشيط النظام.
- تحقق من أن كابلات الشريط التوسعية مغلقة تمامًا في منافذ التوسع قبل توسيع رفوف الإدخال/الإخراج.
