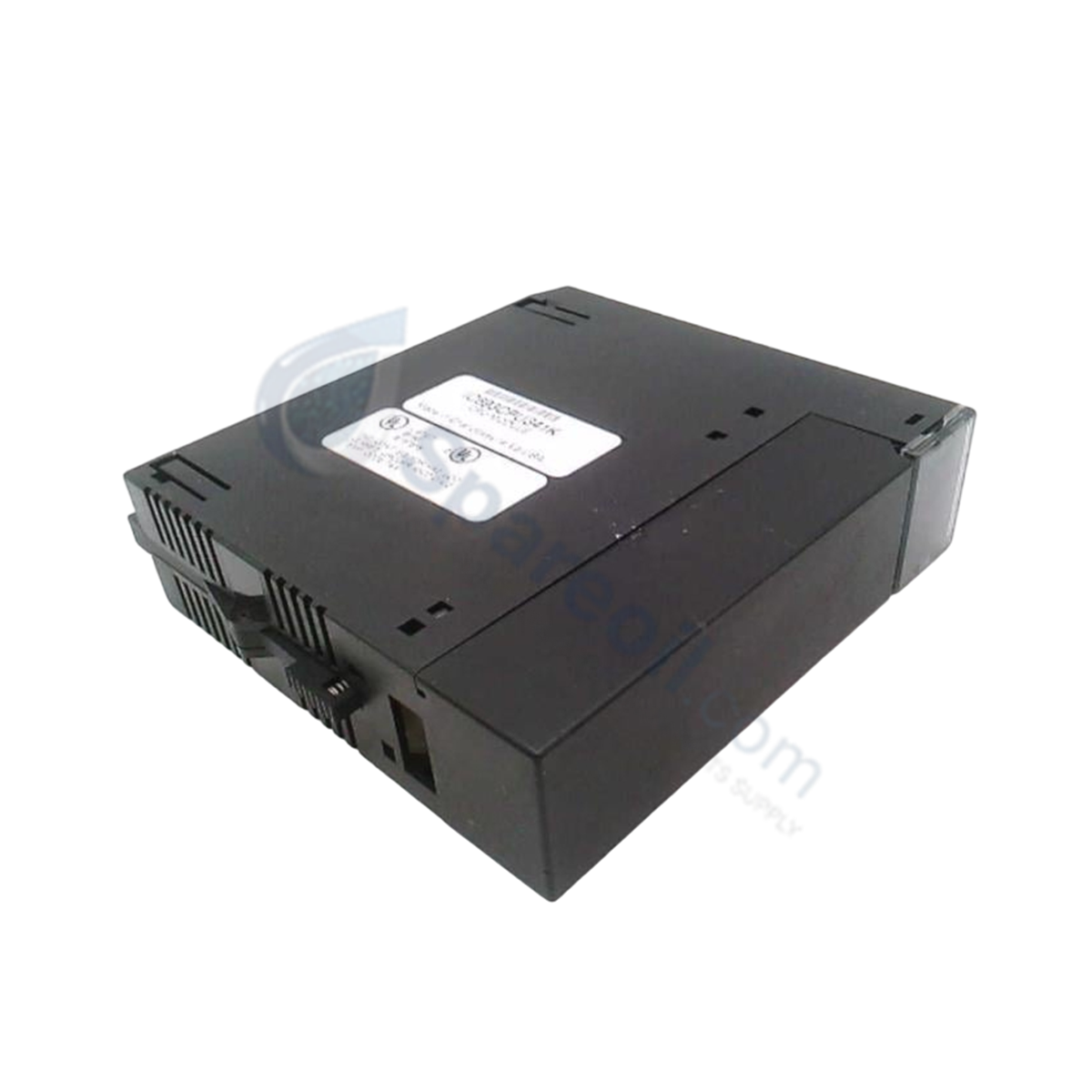

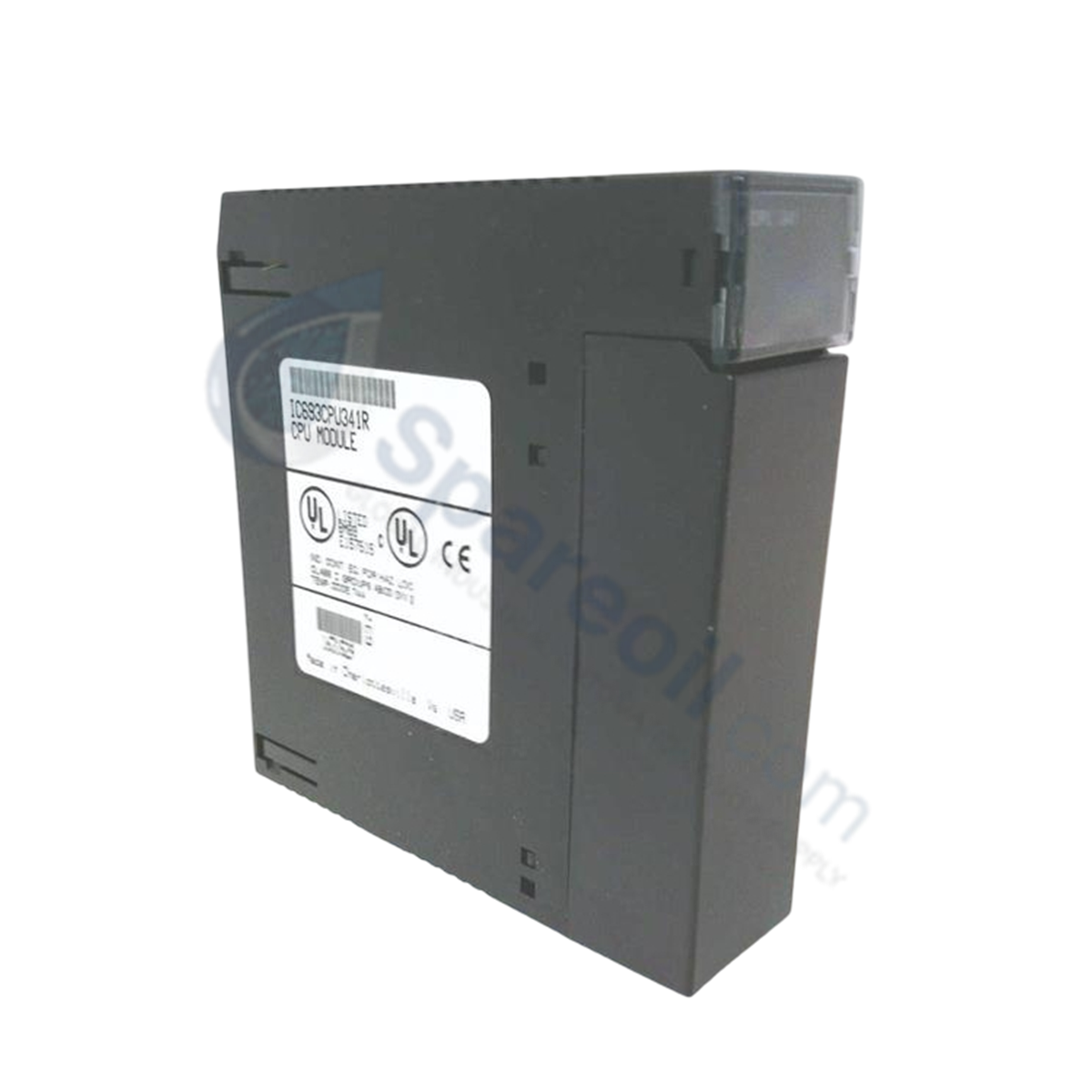

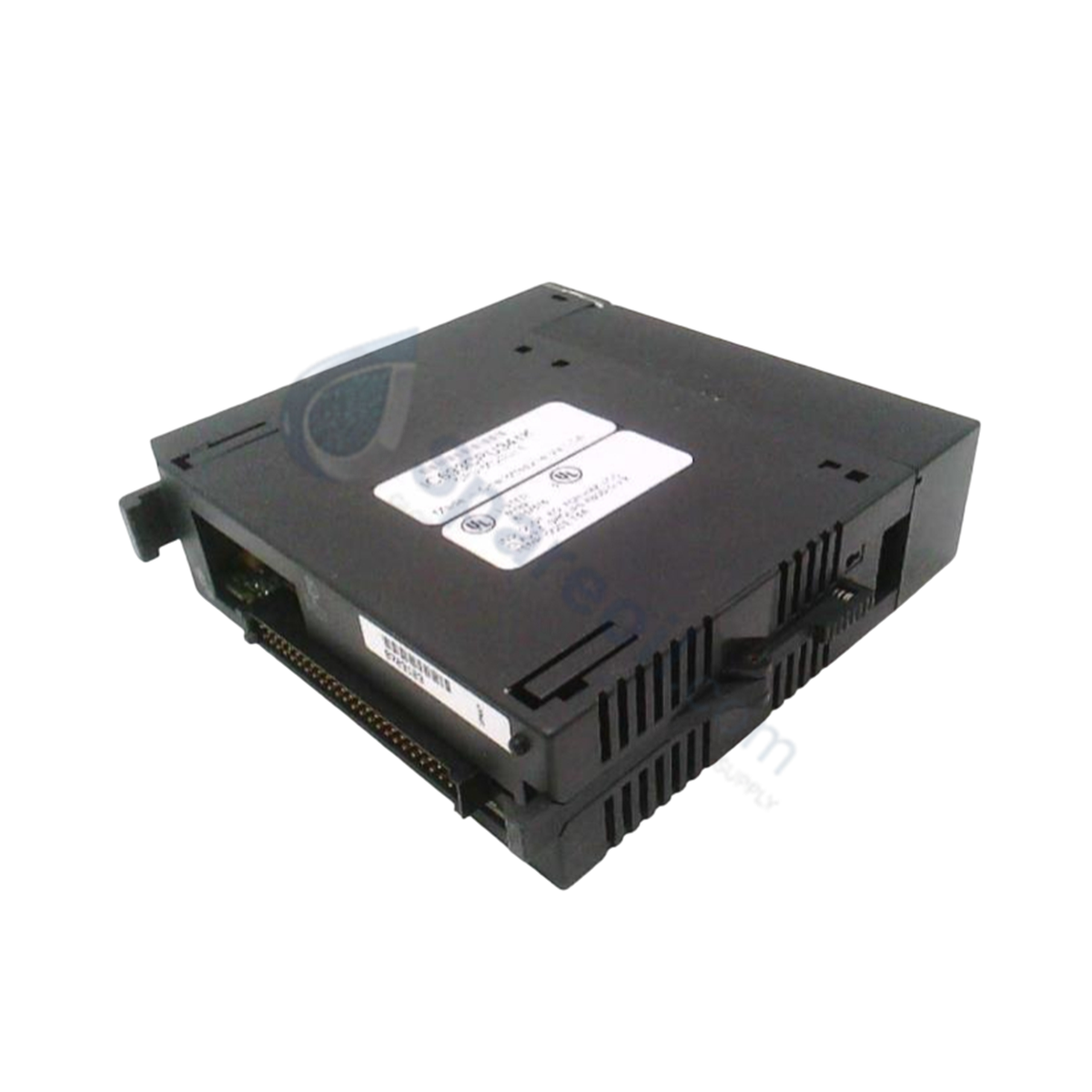

The GE Fanuc IC693CPU341, also cataloged as the IC693CPU341 Modular CPU, operates as a dedicated hardware component for logic execution and execution processing within Series 90-30 platforms.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | IC693CPU341 |
| Brand | GE Fanuc Emerson |
| Origin | United States |
| Weight | 0.28 kg (0.63 lbs) |
| Dimensions | Single-slot module width |
| Operating Temp | 0 to 60 deg C |
| Power Consumption | 490 mA at 5 VDC |
| Microprocessor Type | 80C188XL / 90C188XL |
| Processor Clock Speed | 20 MHz |
| Boolean Execution Speed | 0.3 ms per 1K of logic (Boolean contacts) |
| User Memory | 80 KB (RAM and optional Flash memory on version J/later) |
| Discrete I/O Capacity | 512 %I (Inputs), 512 %Q (Outputs) |
| Analog I/O Capacity | 1024 Words %AI (Inputs), 256 Words %AQ (Outputs) |
| Register Memory (%R) | 9999 Words |
| Internal Storage Bits | 1280 bits %G, 1024 bits %M, 256 bits %T, 128 bits %S |
| Timer / Counter Resources | > 2000 |
| Frame Expandability | Up to 5 baseplates total (1 CPU baseplate, 4 expansion/remote baseplates) |
| Serial Interface | 1 port supporting SNP / SNP-X protocols (hosted on Power Supply module) |
Profinet / EtherNet/IP Deterministic Networks and I/O Density Scaling
The internal 20 MHz processor executes math calculations and bit manipulation independently of peripheral communication loops, maintaining a stable scan rate during complex linear I/O density scaling. When integrating with external Profinet / EtherNet/IP deterministic networks via add-on slot modules, the core registers map directly into the network buffer to sustain real-time I/O exchange without reducing the backplane bus communication velocity. All variables remain synchronized across expansion baseplate boundaries, provided the fieldbus hardware fulfills the firmware flash compatibility criteria specified for standard Series 90-30 universal racks.
Frequently Asked Questions
Q: Can the IC693CPU341 module be populated into any general I/O slot of the baseplate?
A: No. The IC693CPU341 must be installed exclusively in slot 1 of a 5-slot or 10-slot CPU baseplate. It cannot reside in standard I/O positions or expansion rack slots.
Q: Where is the physical serial connection located for programming this CPU?
A: The module does not feature an onboard physical serial port. The 1x logical SNP/SNP-X port is physically hosted on, and routed through, the connector located on the adjacent PLC power supply module.
Field Installation Guidelines
- Ensure the main power supply to the local baseplate is completely de-energized before inserting or extracting the CPU card from slot 1.
- Hook the top hinge of the module into the baseplate master slot frame and snap the bottom edge forward until the lower plastic retention clip locks securely.
- For hardware revision -J and later, verify that any optional flash memory chips are properly aligned in their sockets before seating the module onto the active backplane pins.
- Keep all field communication and networking drops physically separated from internal high-voltage wiring inside the enclosure ducting to prevent electromagnetic disruptions from impacting processing registers.
