IC694MDL655 صحيفة بيانات GE Fanuc PACSystems RX3i ودليل فني

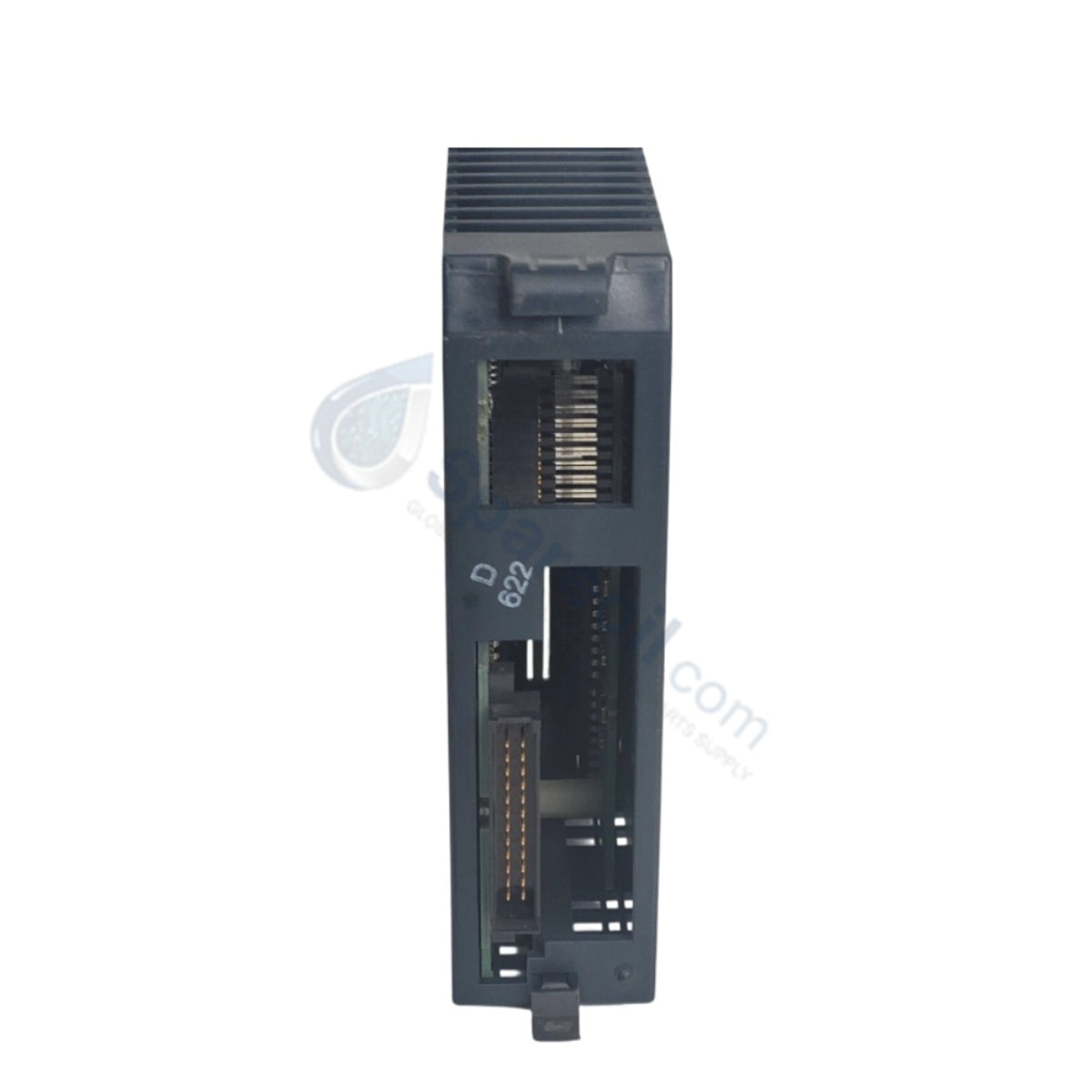

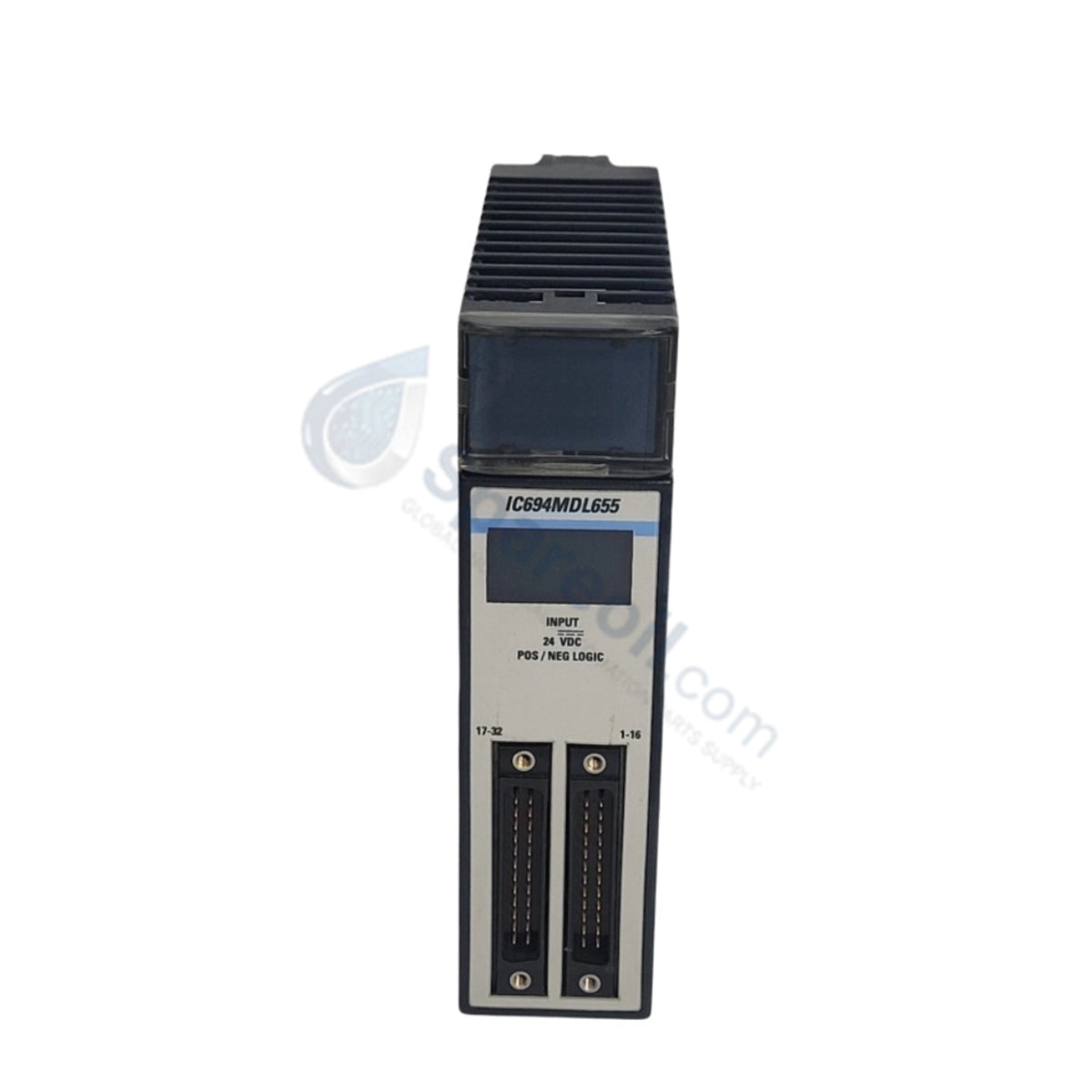

وحدة الإدخال المنفصلة GE Fanuc IC694MDL655 PACSystems RX3i

وحدة الإدخال المنفصلة GE Fanuc IC694MDL655 PACSystems RX3i

التوفر: 10 متوفر في المخزون

تم تكوينه لاستقبال إشارات الحقل الثنائية المنفصلة في منصات PACSystems RX3i، ويوفر GE Fanuc IC694MDL655 (وحدة الإدخال المنفصلة IC694MDL655) تنفيذًا...

رمز المنتج: IC694MDL655

Manufacturer: GE Fanuc
Product No.: IC694MDL655
Product Type: وحدات الإدخال المنفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوينه لاستقبال إشارات الحقل الثنائية المنفصلة في منصات PACSystems RX3i، ويوفر GE Fanuc IC694MDL655 (وحدة الإدخال المنفصلة IC694MDL655) تنفيذًا ماديًا/كهربائيًا مباشرًا. تتميز هذه الوحدة عالية الكثافة بـ 32 قناة إدخال مميزة مقسمة إلى أربع مجموعات معزولة تتكون كل منها من ثمانية قنوات، مما يتيح إمكانيات الواجهة مع أجهزة استشعار القرب ومفاتيح الحد والأزرار.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	IC694MDL655
الماركة	GE Fanuc Emerson
المنشأ	الولايات المتحدة
الوزن	0.26 كجم (0.56 رطل)
الأبعاد	130 ملم × 30 ملم × 115 ملم (عرض فتحة واحدة قياسي)
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	195 مللي أمبير كحد أقصى @ 5 VDC (اللوحة الخلفية)، 224 مللي أمبير نموذجي @ 24 VDC
عدد القنوات	32 (4 مجموعات من 8 قنوات)
نطاق جهد الإدخال	0 إلى 30 VDC
جهد الإدخال الاسمي	24 VDC
تيار الإدخال	7.0 مللي أمبير @ 24 VDC
جهد التشغيل (On-state)	11.5 إلى 30.0 VDC
جهد الإيقاف (Off-state)	0 إلى 5.0 VDC
تيار التشغيل (On-state)	3.2 مللي أمبير كحد أدنى
تيار الإيقاف (Off-state)	1.1 مللي أمبير كحد أقصى
وقت الاستجابة (تشغيل/إيقاف)	2 مللي ثانية كحد أقصى
أقصى طول للكابل	30 م
تصنيف العزل	250 VAC مستمر؛ 1500 VAC لمدة دقيقة واحدة (اللوحة الخلفية إلى التأريض)
العزل بين المجموعات	50 VAC مستمر؛ 500 VAC لمدة دقيقة واحدة
نوع الموصل	موصلا ذكر 24 سنًا

قياس كثافة الإدخال/الإخراج وتكوين المنطق

يوفر IC694MDL655 قياسًا عالي الكثافة للإدخال/الإخراج من خلال حزم 32 قناة منفصلة في وحدة ذات عرض فتحة واحدة. تدعم الدائرة المنطق الإيجابي والسلبي (تكوينات الغرق أو المصدر). يتم تحديد تكوين الأسلاك لكل مجموعة؛ يتطلب المنطق الإيجابي توصيل موصل الحقل الإيجابي مباشرة بقناة الإدخال مع توجيه الطرف السالب إلى المشترك، بينما يعكس المنطق السلبي هذا التوجه. يتم وضع حدود عزل بين مجموعات الإدخال الأربعة المنفصلة للسماح بتكوينات أسلاك مستقلة تحت إمكانات جهد متغيرة.

الأسئلة المتداولة

س: هل يمكن لمجموعات إدخال مختلفة على IC694MDL655 العمل بأنواع منطقية مختلفة في وقت واحد؟

ج: نعم. نظرًا للحفاظ على العزل الكهربائي بين المجموعات الأربع المكونة من ثماني قنوات، يمكنك توصيل مجموعة واحدة للمنطق الإيجابي (الغرق) ومجموعة أخرى للمنطق السلبي (المصدر) على نفس الوحدة المادية.

س: ما هي أقصى مسافة أسلاك ميدانية موصى بها لهذه الوحدة؟

ج: يجب ألا يتجاوز أقصى طول للكابل للأجهزة الميدانية المتصلة بـ IC694MDL655 30 مترًا للحد من تدهور الإشارة وحماية المدخلات من الضوضاء الكهرومغناطيسية.

س: ما هو المؤشر المقدم لحالات قناة الإدخال الفردية؟

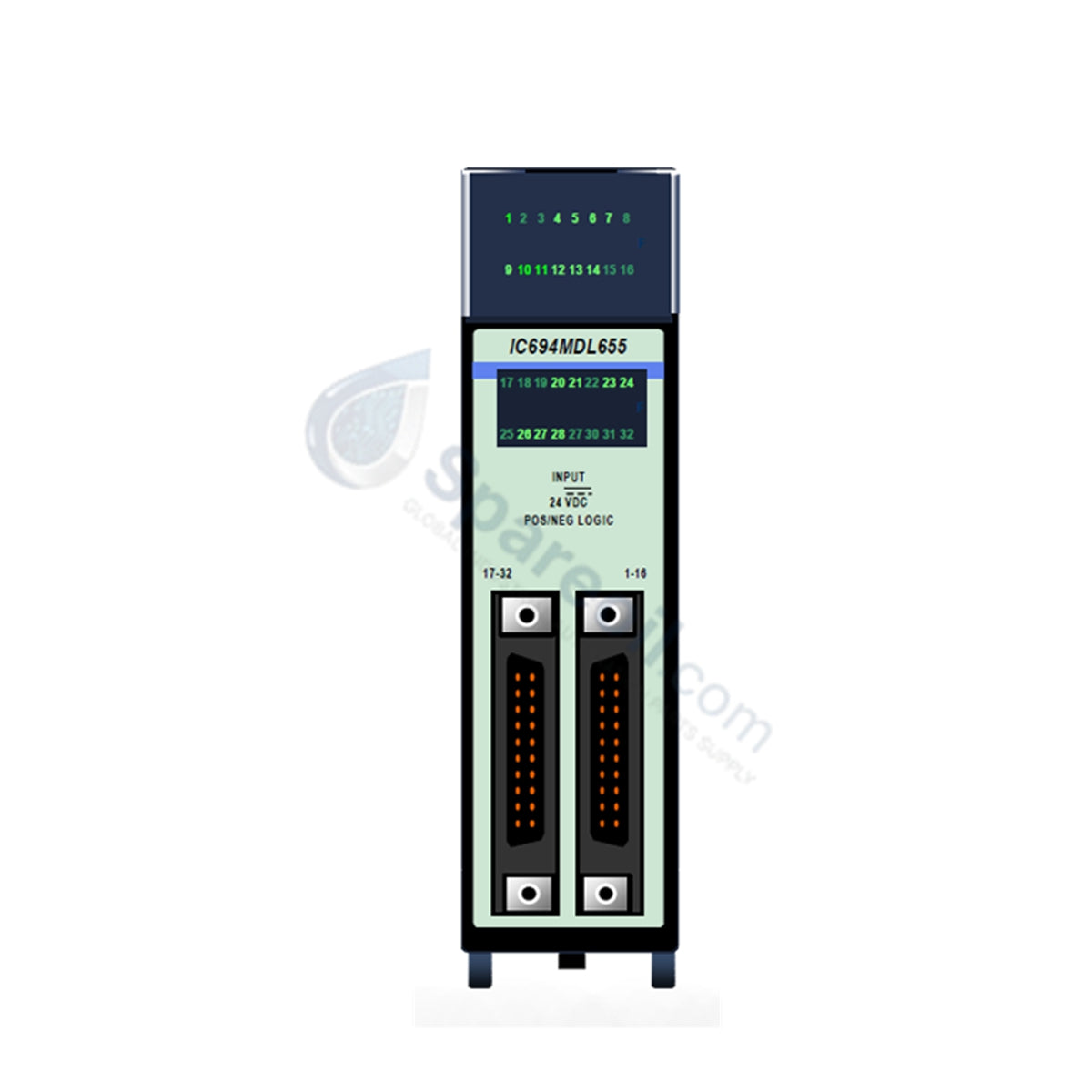

ج: تحتوي لوحة واجهة الوحدة على 32 مؤشر LED أخضر يتوافق مع كل قناة. يشير مؤشر LED النشط إلى أن قناة الإدخال المعنية تتلقى جهد تشغيل يتراوح من 11.5 إلى 30.0 VDC.

إرشادات التثبيت الميداني

وضع الهيكل: قم بإيقاف تشغيل طاقة اللوحة الأساسية PACSystems RX3i قبل الإدخال. أدخل الوحدة في أي فتحة إدخال/إخراج متاحة على الرف المحلي أو لوحة أساسية موزعة.
إنهاء الموصل: قم بتأمين الأسلاك الميدانية على الموصلين الأماميين الذكرين ذوي 24 سنًا. تأكد من إحكام براغي الطرف لمنع التوصيلات الفيزيائية غير المحكمة.
التدريع والتوجيه: قم بتمرير أسلاك مستشعر الإدخال في قنوات مخصصة منفصلة عن خطوط طاقة محركات التيار المتردد عالية الجهد للتخفيف من التداخل والارتفاعات المفاجئة في الجهد.
مصدر طاقة خارجي: عند تشغيل الجانب الميداني من مصدر تيار مستمر خارجي بجهد 24 فولت، تأكد من أن خرج المصدر لا يتجاوز 30 فولت تيار مستمر مستمر.
