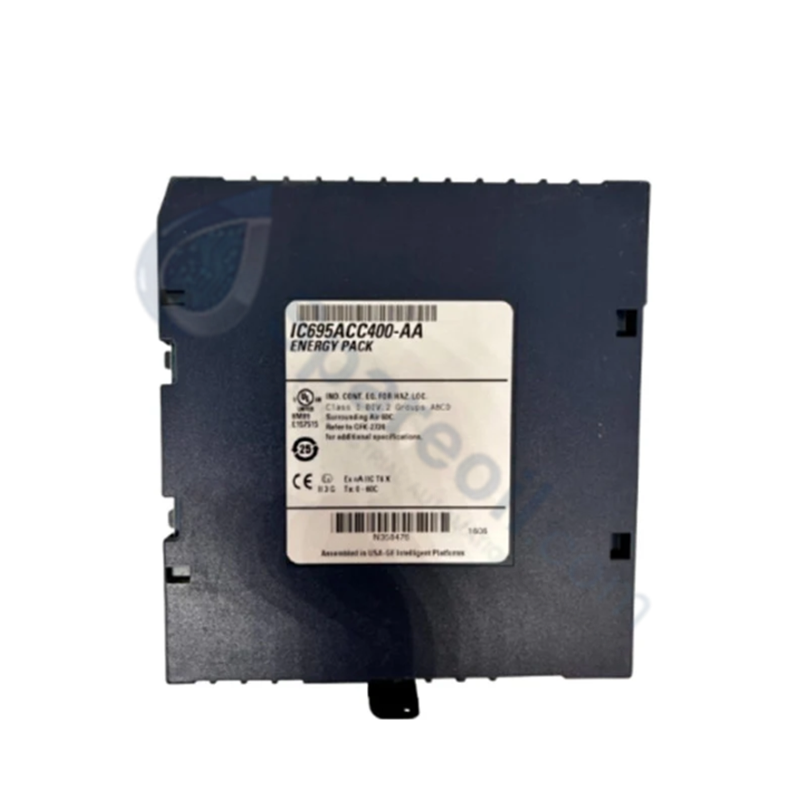

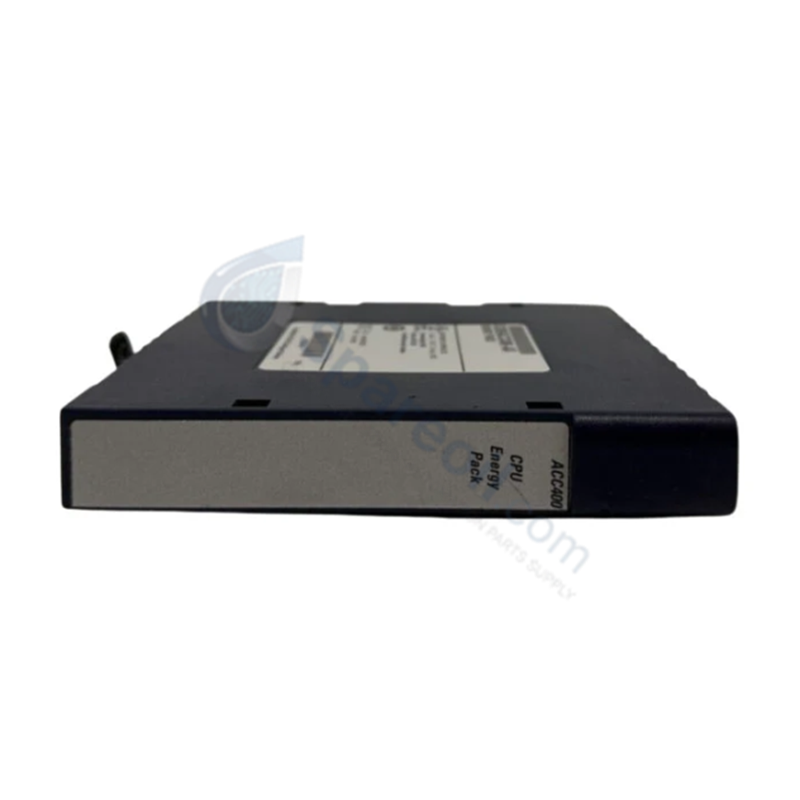

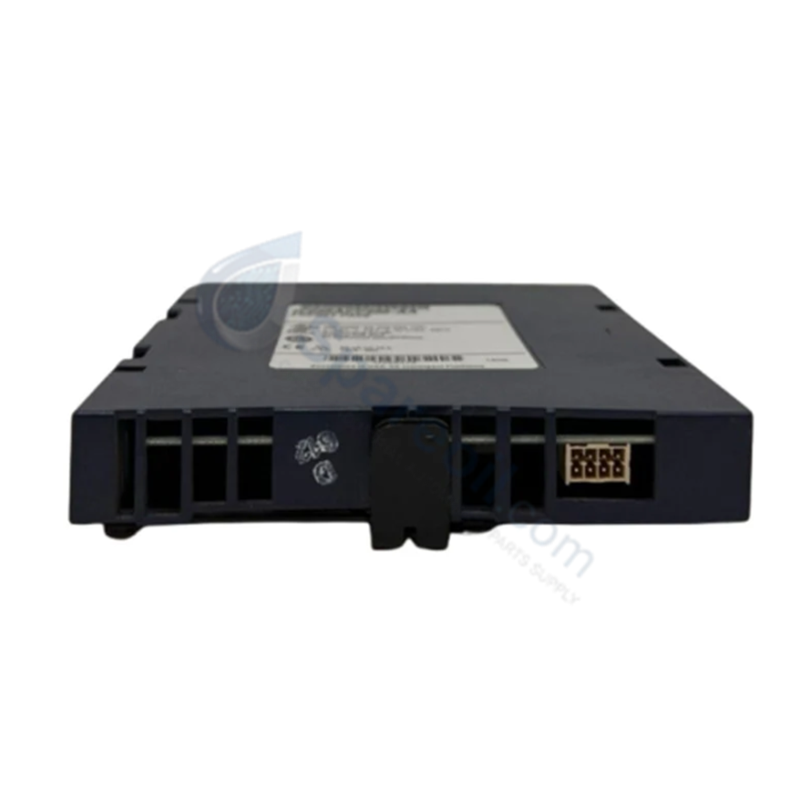

يعمل GE Fanuc IC695ACC400، والمصنف أيضًا كحزمة طاقة وحدة المعالجة المركزية IC695ACC400، كمكون أجهزة مخصص للحفاظ على الطاقة الاحتياطية أثناء فقدان الطاقة داخل منصات PACSystems RX3i.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC695ACC400 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 0.69 رطل (0.31 كجم) |
| الأبعاد | 140 مم ارتفاع × 124 مم عمق × 25.4 مم عرض |
| درجة حرارة التشغيل | 0 - 60 درجة مئوية |
| استهلاك الطاقة | يتم الشحن عبر سكة اللوحة الخلفية 24 فولت تيار مستمر |
| وحدات التحكم المتوافقة | CPE302، CPE305، CPE310 |
| الوظيفة | نسخ احتياطي للذاكرة غير المتطايرة من RAM إلى Flash |
| الكابل المخصص | IC695CBL001 (طول 3 أقدام / 0.91 متر) |
| تصنيف جهد الكابل | 300 فولت تيار متردد |
| نوع موصل الكابل | Samtec IPD1-04-D-K |
| العمر الافتراضي | أكثر من 10 سنوات عند 0 - 50 درجة مئوية / 4.5 سنوات عند 60 درجة مئوية |
| التشخيصات | مؤشرات LED للشحن، والخلل، والسعة المنخفضة، والمشحونة |
| الامتثال | توجيه الاتحاد الأوروبي RoHS 2002/95/EC / 2011/65/EU |
توافق فلاش البرامج الثابتة وتنفيذ تخزين الطاقة
تعتمد حزمة الطاقة على خلايا تخزين مكثف داخلية للحفاظ على جهد تشغيل كافٍ أثناء انقطاع الطاقة الأساسية. عند اكتشاف انخفاض الجهد، يحافظ الجهاز على خط منطق وحدة المعالجة المركزية نشطًا، مما يجبر النقل الفوري لبيانات ذاكرة الوصول العشوائي المتطايرة إلى كتلة تخزين الفلاش غير المتطايرة. يتم تحديث حالة النظام الفرعي، بما في ذلك تتبع صحة السعة، داخل سجل حالة وحدة المعالجة المركزية، مما يتطلب توافقًا دقيقًا لفلاش البرامج الثابتة لفك تشفير سجلات السعة المنخفضة بشكل صحيح وتفعيل أعطال التشخيص.
الأسئلة الشائعة
س: هل يمكن تبديل وحدة IC695ACC400 أثناء تشغيل PLC RX3i؟
ج: لا. يؤدي فصل كابل IC695CBL001 أو إزالة حزمة الطاقة أثناء تشغيل وحدة المعالجة المركزية إلى تعطيل دائرة الشحن والمراقبة بجهد 24 فولت تيار مستمر، مما يؤدي على الفور إلى إطلاق خطأ في تكوين الأجهزة في وحدة التحكم ويترك ذاكرة الوصول العشوائي غير محمية ضد انخفاض مفاجئ في الطاقة.
س: كيف تؤثر درجة حرارة التشغيل على التدهور الحراري وعمر الوحدة؟
ج: المكثفات التخزينية حساسة للغاية للملامح الحرارية. يؤدي التشغيل المستمر بين 0 و 50 درجة مئوية إلى عمر خدمة يتجاوز 10 سنوات، في حين أن التشغيل المستمر في درجات حرارة مرتفعة تصل إلى 60 درجة مئوية يسرع التدهور الداخلي، مما يقلل من العمر المتوقع إلى 4.5 سنوات.
إرشادات التركيب الميداني
- التركيب الميكانيكي: قم بتركيب الوحدة هيكليًا على الجانب الأيسر من الوحدة المجاورة (عادةً غلاف إمداد الطاقة الرئيسي) ضمن تخطيط رف RX3i.
- توصيل الكابل: قم بتأمين طرف موصل Samtec IPD1-04-D-K لكابل IC695CBL001 في منفذ التزاوج على الواجهة السفلية للمعالج المتوافق CPE302 أو CPE305 أو CPE310.
- نصف قطر الانحناء والتوجيه: حافظ على الخلوص الصناعي القياسي للكابل المعزول بالبولي فينيل كلوريد النحاسي المطلي بالقصدير، مع التأكد من عدم التفافه حول زعانف المشتت الحراري عالية الحرارة أو خطوط طاقة التيار المتردد أو ملامستها لها ماديًا.
