IC695CPE330 GE Fanuc RX3i Series ورقة البيانات والدليل الفني

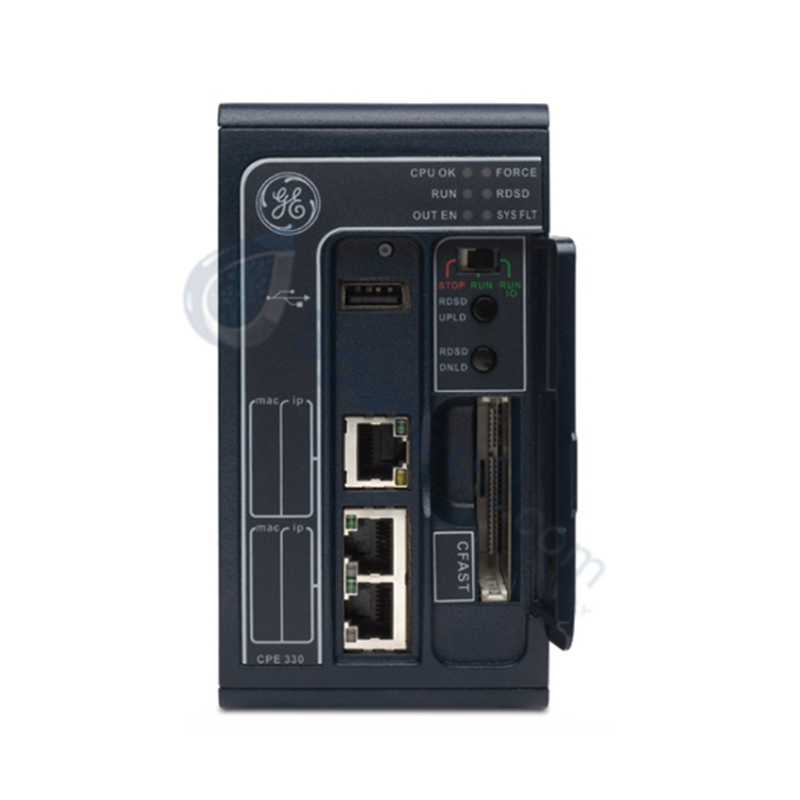

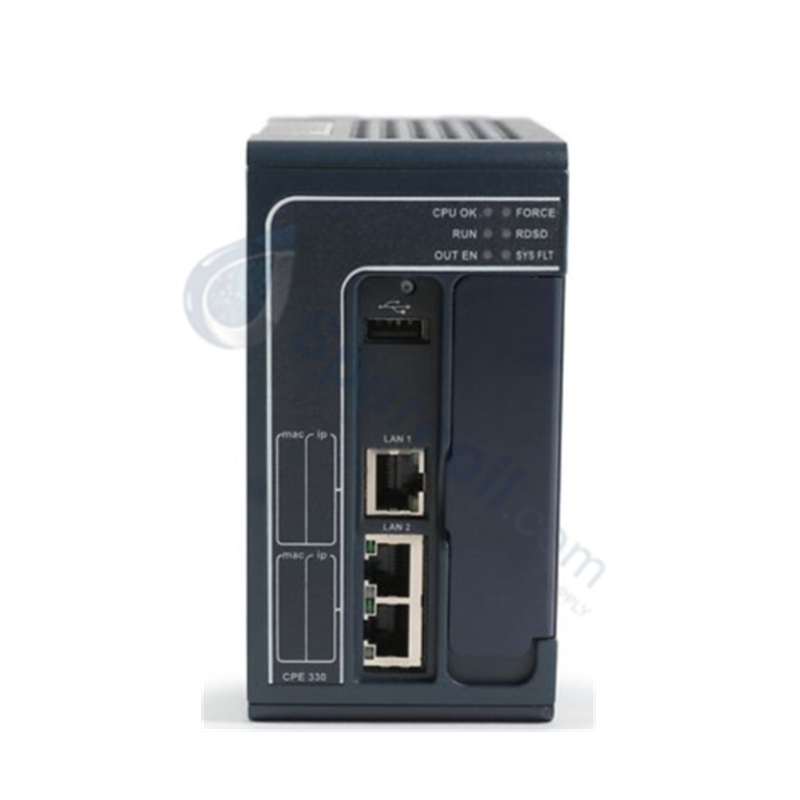

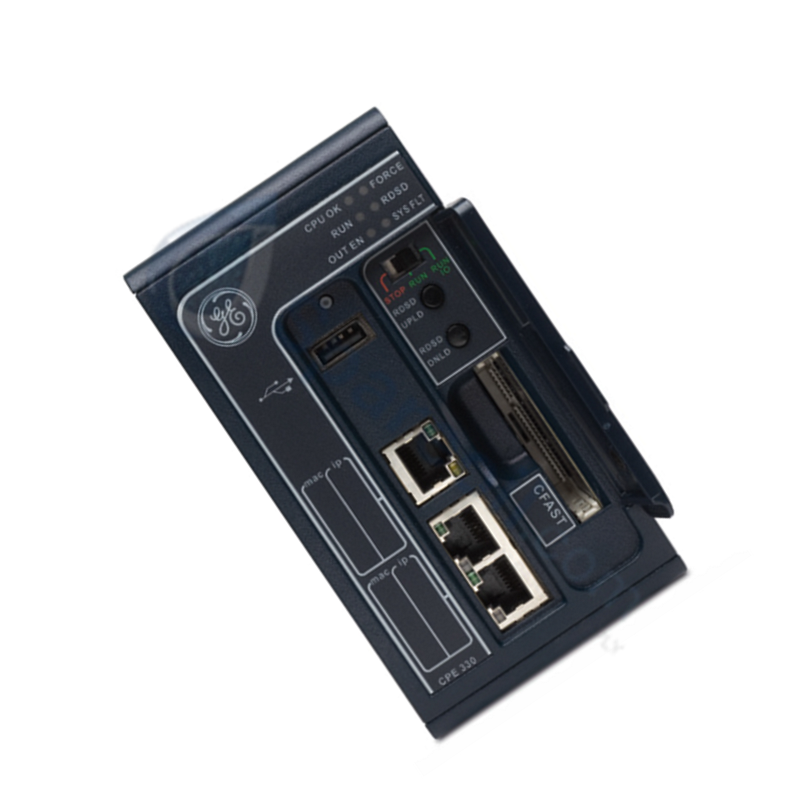

وحدة المعالج المركزي GE Fanuc IC695CPE330 RX3i PacSystem

وحدة المعالج المركزي GE Fanuc IC695CPE330 RX3i PacSystem

التوفر: 10 متوفر في المخزون

تعمل GE Fanuc IC695CPE330 كوحدة المعالجة المركزية الأساسية IC695CPE330 المستخدمة لتنفيذ مهام معالجة المنطق واتصالات الشبكة عبر منصات RX3i PacSystem....

رمز المنتج: IC695CPE330

Manufacturer: GE Fanuc
Product No.: IC695CPE330
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: USA
Payment:T/T, Western Union
Weight: 1080g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل GE Fanuc IC695CPE330 كوحدة المعالجة المركزية الأساسية IC695CPE330 المستخدمة لتنفيذ مهام معالجة المنطق واتصالات الشبكة عبر منصات RX3i PacSystem.

المواصفات الفنية

المعلمة	المواصفات
النموذج	IC695CPE330
العلامة التجارية	GE Fanuc Emerson
المنشأ	الولايات المتحدة
الوزن	1.08 كجم (2.38 رطل)
الأبعاد	وحدة عرض قياسية بفتحتين
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	0.0 أمبير عند 5 فولت تيار مستمر، 0.0 أمبير عند 3.3 فولت تيار مستمر، 0.625 أمبير عند 24 فولت تيار مستمر
سرعة ساعة المعالج	1.0 جيجاهرتز (أساسي) / 1.6 جيجاهرتز ملف تشغيل ثنائي النواة
الرام	64 ميجابايت
ذاكرة الوصول العشوائي غير المتطايرة (NVRAM)	64 ميجابايت
تخزين البرامج	ذاكرة مستخدم 64 ميجابايت عبر ICFast / Compactflash
منافذ الإيثرنت	3x RJ-45 (1x منفذ LAN 1 أحادي، 2x منفذ LAN 2 ثنائي مع مفتاح مدمج)
سرعات المنافذ	10/100/1000 ميجابت في الثانية (يدعم جيجابت)
الحد الأقصى لكتل البرامج	512 كتلة (الحد الأقصى 128 كيلوبايت لكل كتلة)
سعة الإدخال/الإخراج	حتى 32 ألف نقطة منفصلة / تماثلية، 8 رفوف محلية كحد أقصى
البروتوكولات المدعومة	Modbus TCP, SRTP, EGD, OPC UA, PROFINET, DeviceNet, PROFIBUS
واجهات تسلسلية	لا شيء
وصلة تخزين مساعدة	1x منفذ USB 2.0 رئيسي
حزمة الطاقة المرافقة	توافق IC695ACC402

Profinet / EtherNet/IP الشبكات التعيينية وتوافق تحديث البرامج الثابتة

تستخدم بنية المعالج أنوية معالجات دقيقة مخصصة لعزل حلقات تنفيذ المنطق عن طبقة شبكة التبديل المضمنة. هذا يحسن التزامن عبر شبكات Profinet / EtherNet/IP التعيينية، مما يحافظ على الاستقرار الهيكلي لتكوينات تكرار الوسائط ووحدة التحكم حتى 8 رفوف. يظل أداء الشبكة قابلاً للتنبؤ به أثناء توسيع كثافة الإدخال/الإخراج الواسعة بسبب المعالجة المستقلة لما يصل إلى 48 اتصال SRTP متزامن. تحافظ كتل تكوين النظام على معلمات توافق تحديث البرامج الثابتة الصارمة عبر اللوحة الخلفية العالمية، مما يسمح بتنزيل البرامج عبر الإنترنت وتشخيصات وقت التشغيل دون التأثير على جداول الاتصال النشطة وقت التشغيل.

الأسئلة المتكررة

س: هل تسحب هذه الوحدة الطاقة من دبابيس اللوحة الخلفية 5 VDC أو 3.3 VDC؟

ج: لا. تستهلك الدوائر المنطقية الداخلية لوحدة IC695CPE330 0.0 أمبير عند 5 VDC و 3.3 VDC. يتم استخلاص إجمالي متطلبات طاقة الوحدة حصريًا من سكة اللوحة الخلفية 24 VDC، وتسحب حمولة تيار ثابتة قدرها 0.625 أمبير.

س: كيف يتم تقسيم واجهات RJ-45 الثلاثة المدمجة على مستوى الشبكة؟

ج: تنقسم الواجهات إلى شبكتين منطقيتين متميزتين. تعمل LAN 1 عبر منفذ RJ-45 معزول واحد لفصل الشبكة المباشر. تحتوي LAN 2 على منفذي RJ-45 فعليين مرتبطة بمفتاح مدمج، مما يسهل توبولوجيا السلسلة المحلية.

إرشادات التركيب في الموقع

افصل جميع مصادر الطاقة الرئيسية عن اللوحة الخلفية العالمية قبل تركيب أو فك وحدة المعالجة المركزية لحماية دبابيس واجهة ناقل اللوحة الخلفية الداخلية.
ثبت الوحدة بإحكام في موضع الفتحتين المخصص لها داخل إطار الرف المحلي RX3i، مع التأكد من تعشيق المزالج الهيكلية العلوية والسفلية بالكامل.
إذا كنت تستخدم آلية نسخ احتياطي خارجية، فقم بتوصيل وحدة حزمة الطاقة الاختيارية IC695ACC402 مباشرة بمصفوفة المنافذ المخصصة الموجودة على اللوحة الأمامية السفلية لهيكل وحدة المعالجة المركزية.
افصل كابلات اتصال إيثرنت 10/100/1000 ميجابت في الثانية عن محركات الأقراص المادية ومخارج مرحل التيار المتردد عالية الطاقة لمنع حدوث ضوضاء كهرومغناطيسية عالية التردد.
