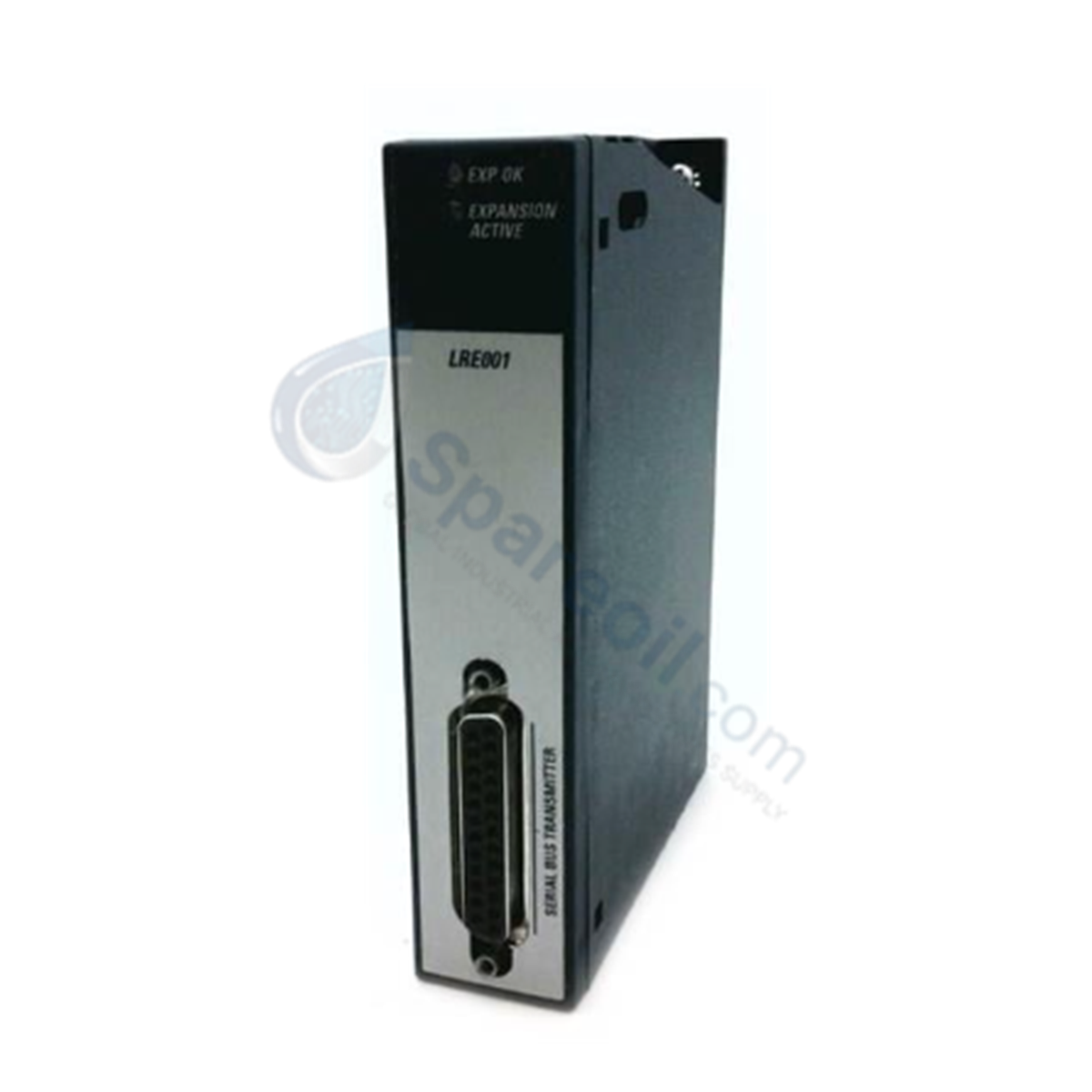

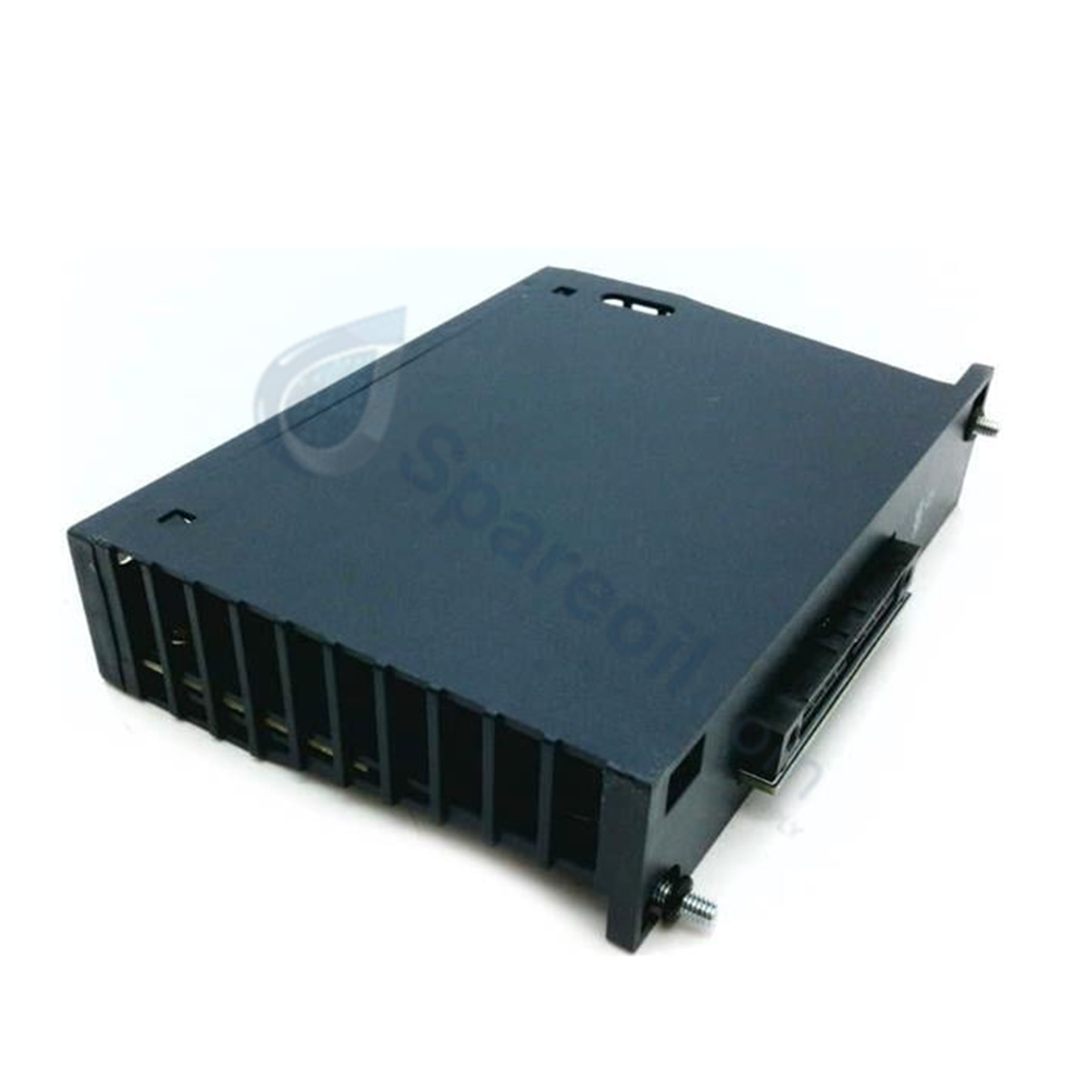

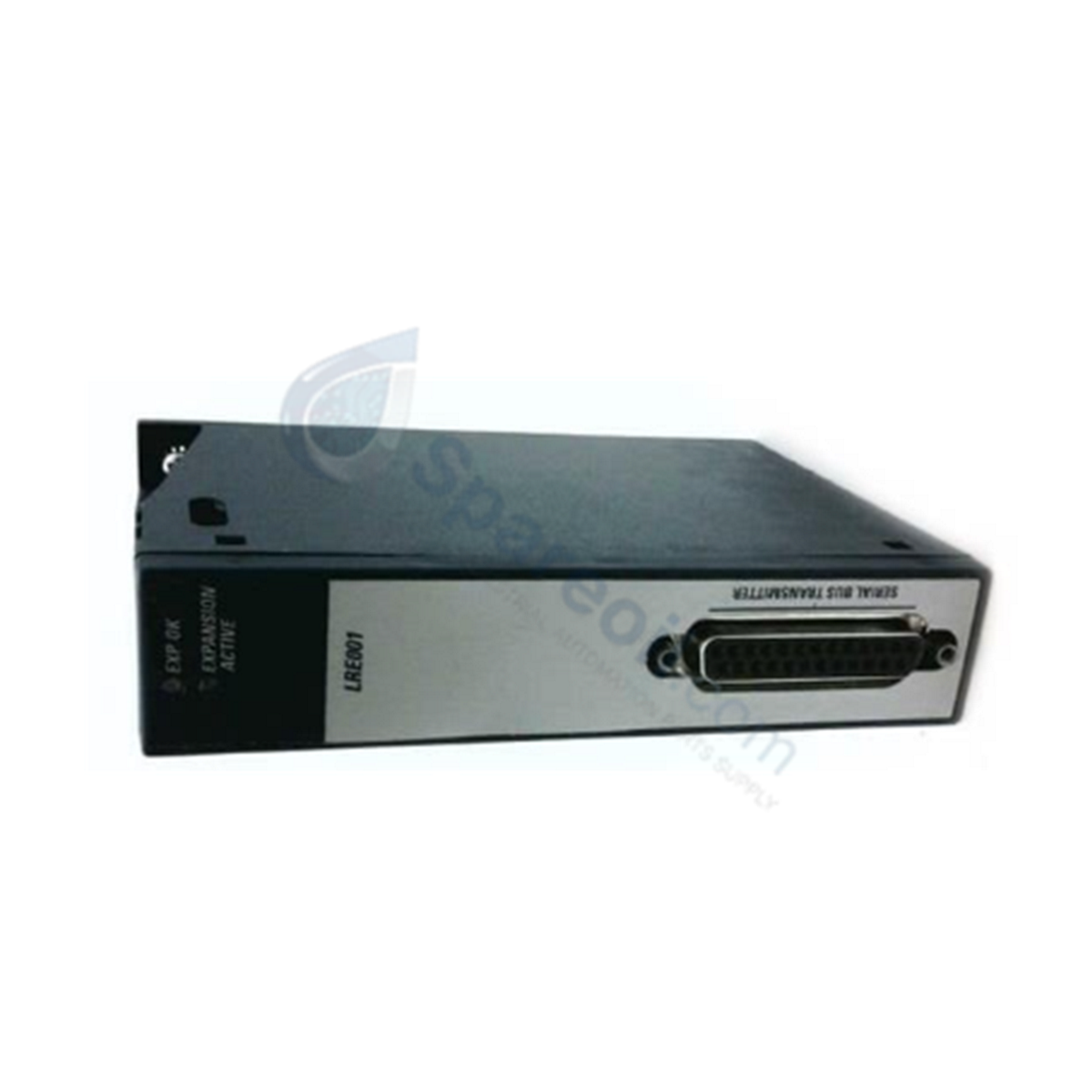

تم تكوين جهاز GE Fanuc IC695LRE001 (جهاز إرسال الناقل التسلسلي IC695LRE001) لترجمة مستويات اللوحة الخلفية العالمية إلى مستويات الإشارة التسلسلية في معماريات التوسيع، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC695LRE001 |
| الماركة | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 0.31 رطل (0.14 كجم) |
| الأبعاد | عامل شكل RX3i أحادي الفتحة |
| درجة حرارة التشغيل | 0 - 60 درجة مئوية |
| استهلاك الطاقة | 132 مللي أمبير عند 5 فولت تيار مستمر / 0 مللي أمبير عند 3.3 فولت تيار مستمر |
| نوع الوحدة | جهاز إرسال الناقل التسلسلي |
| معدل البيانات الفعال | 500 كيلوبت في الثانية |
| نوع العزل | اتصالات تفاضلية غير معزولة |
| حد الكابل المحلي | 50 قدم |
| حد الكابل عن بُعد | 700 قدم |
| واجهة التشخيص | مؤشرين LED (توسيع موافق، توسيع نشط) |
تدرج اللوحة الخلفية المحدد وملامح الإشارة
يقوم جهاز الإرسال بتشغيل إشارات تفاضلية عالية السرعة لربط البيانات من هيكل RX3i العالمي بالرفوف البعيدة أو التوسعية. نظرًا لافتقاره إلى العزل الجلفاني، تستخدم الطبقة المادية إشارات تفاضلية غير معزولة تتم إدارتها بدقة للحفاظ على سرعة اتصال ناقل اللوحة الخلفية المحدد عبر أطوال الخطوط الممتدة. تظل زمن انتقال انتشار الإشارة ثابتة لضمان أن أوقات معالجة الإدخال/الإخراج عن بُعد تتوافق مباشرة مع دورة تنفيذ وحدة المعالجة المركزية الرئيسية.
الأسئلة المتداولة
س: ما هي عواقب إزالة جهاز الإرسال IC695LRE001 أثناء تنشيط اللوحة الخلفية؟
ج: لا تدعم هذه الوحدة إمكانيات التبديل السريع. ستؤدي إزالة الوحدة تحت الطاقة إلى تعطيل استمرارية الناقل التفاضلي، مما يتسبب في خطأ فقدان هبوط عن بُعد فوري ويجبر جميع وحدات الإدخال/الإخراج السفلية على العودة إلى حالاتها الآمنة مسبقًا أو الاحتفاظ بالحالة الأخيرة.
س: لماذا يظل مؤشر LED "التوسيع النشط" مظلمًا تمامًا على الرغم من إضاءة مؤشر LED "التوسيع موافق"؟
ج: يشير مؤشر LED "التوسيع موافق" إلى أن سكة 5 فولت تيار مستمر المحلية تقع ضمن حدود العتبة المناسبة. يشير مؤشر LED "التوسيع النشط" المظلم إلى أنه على الرغم من تشغيل الوحدة، لا يوجد إرسال أو استقصاء نشط للحزم التسلسلية يحدث بين اللوحة الخلفية العالمية المحلية ورفوف التوسيع البعيدة.
إرشادات التثبيت الميداني
- تحديد موضع الهيكل: يجب تركيب الوحدة حصريًا في واجهة موصل التوسيع المخصصة الموجودة في أقصى الجانب الأيمن من إطار اللوحة الخلفية العالمية RX3i.
- تخفيف إجهاد الكابل: تتطلب القيود الميكانيكية أن تستخدم كابلات التوسيع التي يزيد طولها عن 15 قدمًا تركيبات دعم خارجية لمنع الإجهاد الهيكلي من إتلاف مجموعة الموصل الأمامية.
- متطلبات التأريض: نظرًا لأن واجهة الاتصال تستخدم منطقًا تفاضليًا غير معزول، يجب أن تتشارك جميع رفوف التوسيع البعيدة المتصلة في مستوى تأريض وظيفي مشترك لمنع تلف الجهد الوضع المشترك.
