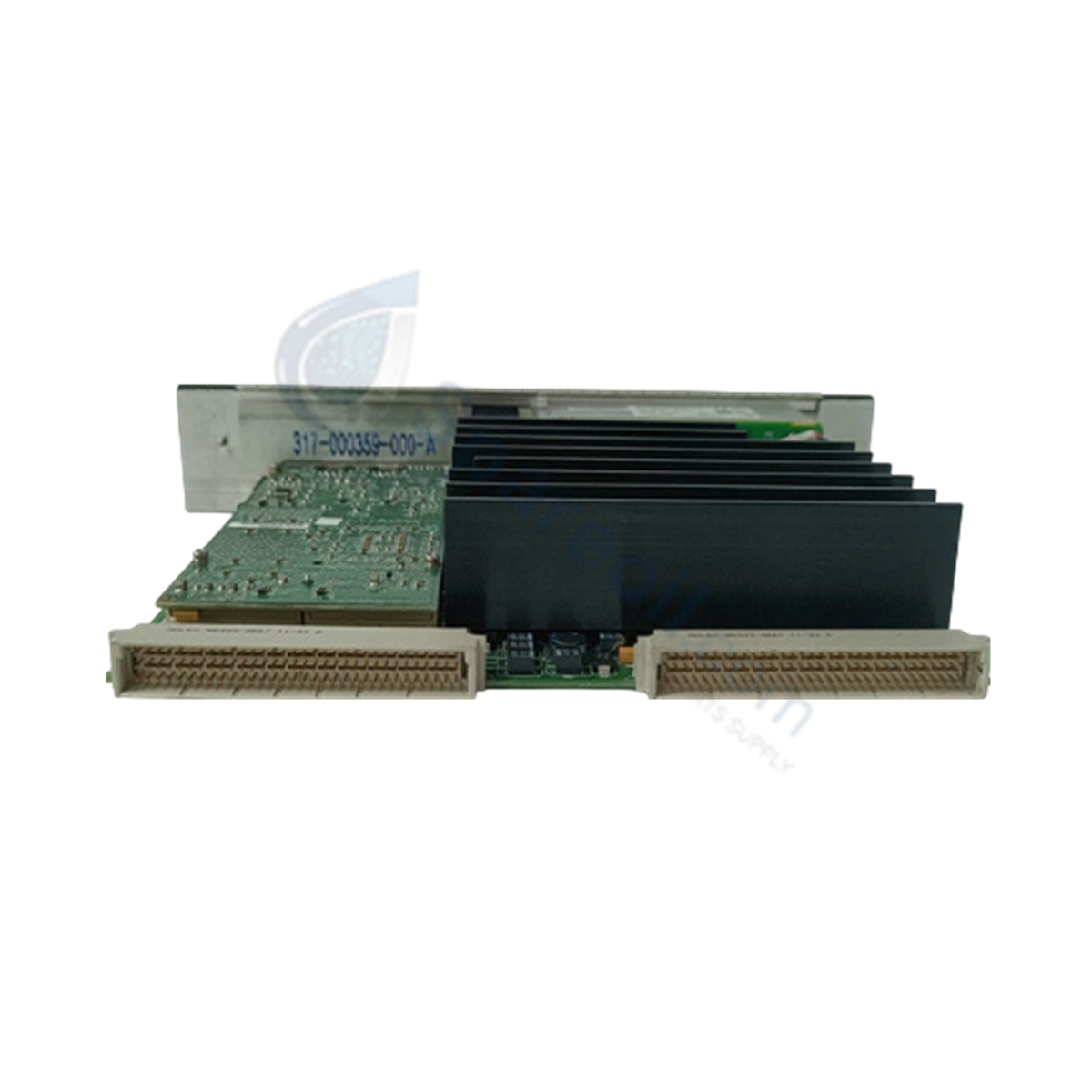

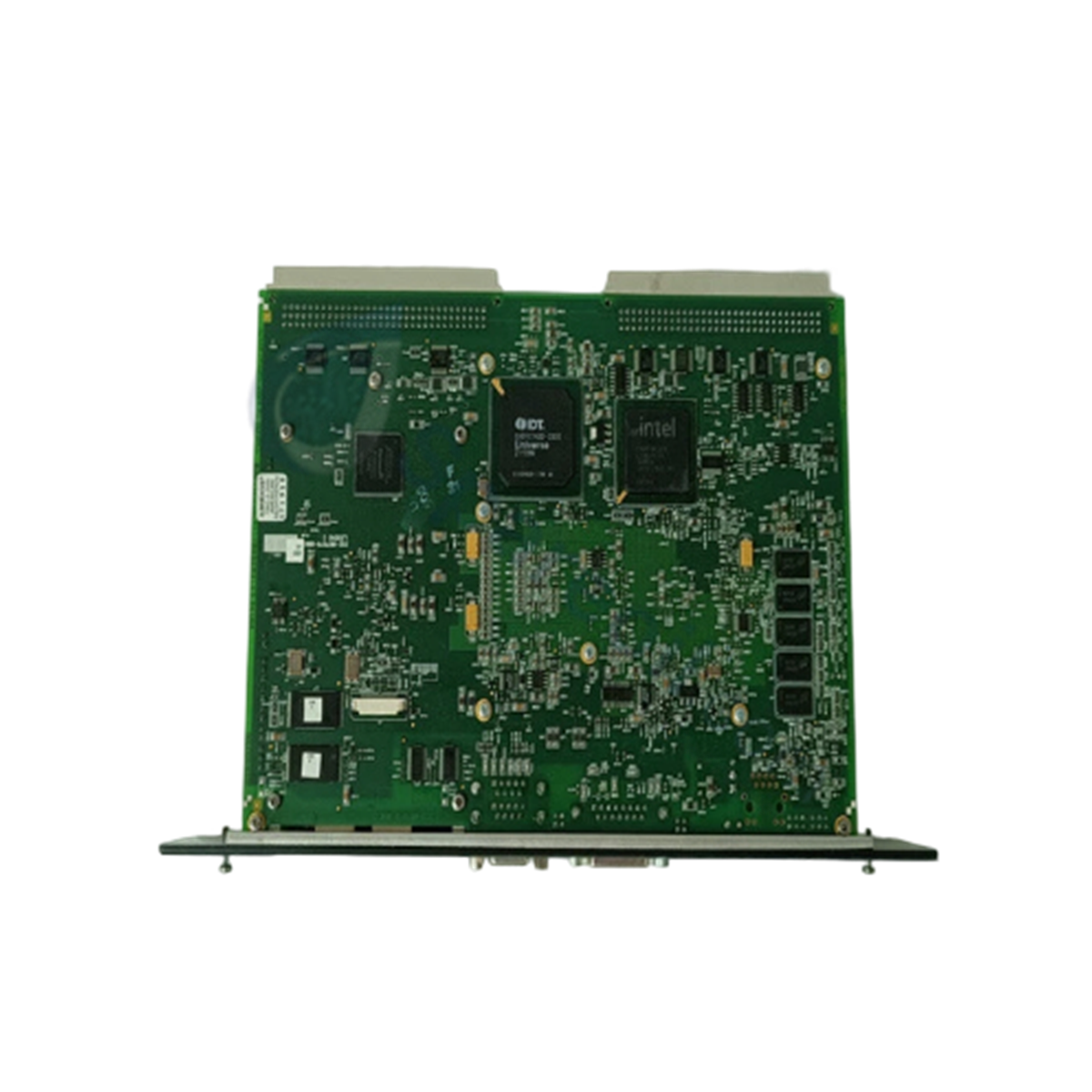

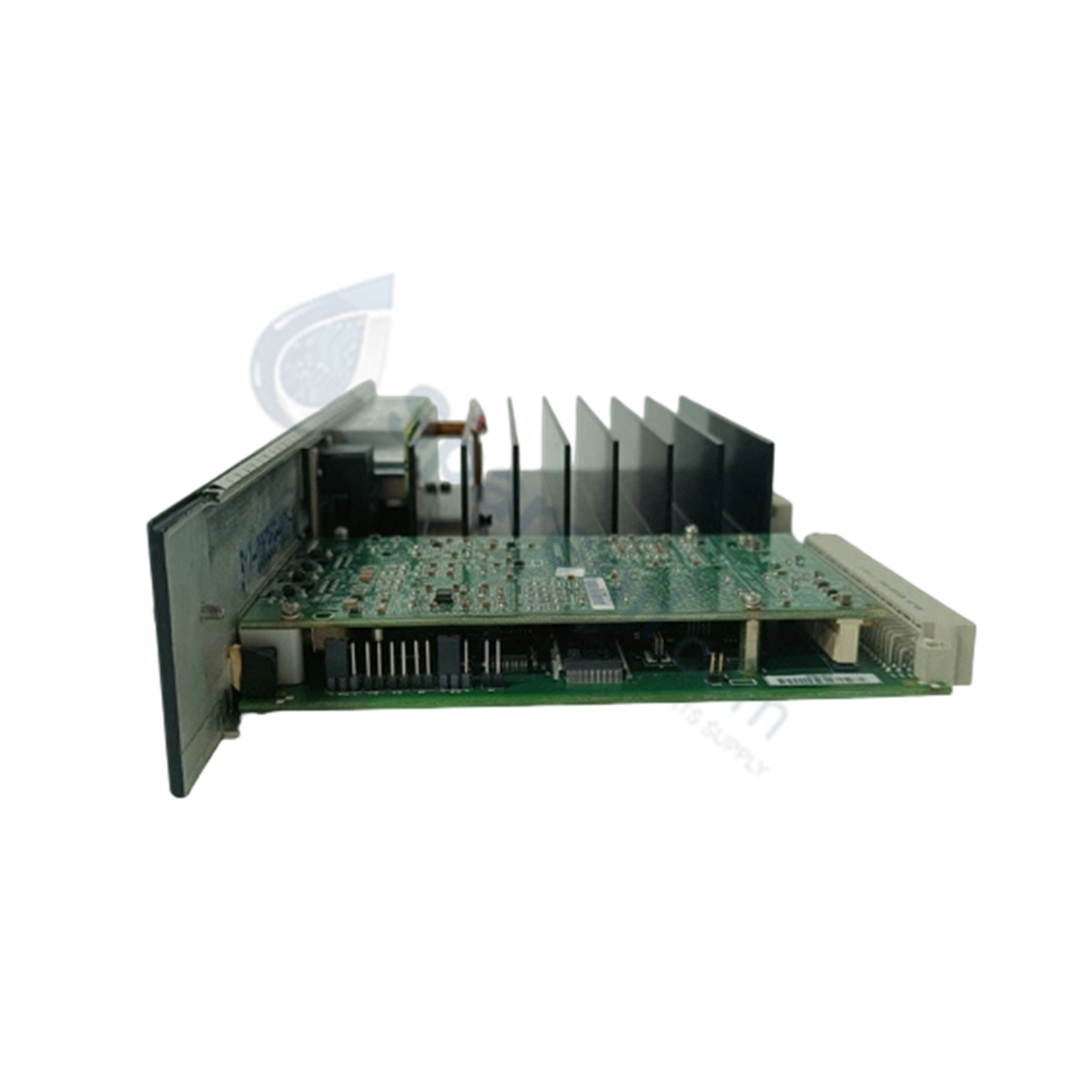

The GE Fanuc IC698CPE030, also cataloged as the IC698CPE030 Central Processing Unit, operates as a dedicated hardware component for logic execution and communication management within PACSystem RX7i platforms.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | IC698CPE030 |
| Brand | GE Fanuc Emerson |
| Origin | United States |
| Weight | 0.82 kg (1.81 lbs) |
| Dimensions | Standard RX7i rack module width |
| Operating Temp | Industry standard 0 to 60 deg C (ambient) |
| Power Consumption | 3.4 A at 5 VDC |
| Microprocessor | 600 MHz Pentium M |
| User Memory | 64 MB RAM / 64 MB Flash |
| Discrete I/O Memory | 32 K bits |
| Analog I/O Memory | 32 K words |
| Boolean Execution Speed | 0.069 ms per 1000 contacts/coils |
| Embedded Ethernet Ports | 2x RJ45 (10/100 Mbps, auto-sensing) |
| Built-in Serial Ports | 1x RS-232, 1x RS-485 (isolated), 1x RS-232 Station Manager |
| Supported Protocols | SRTP, Modbus TCP (Client/Server), EGD, Modbus RTU Slave, SNP, Serial I/O |
| Base Architecture | VME64 |
Backplane Bus Communication Velocity and Deterministic Networks
The module establishes high-speed connectivity via a VME64 base architecture, optimizing backplane bus communication velocity to manage embedded VME technology and legacy Series 90-70 I/O modules. Dual auto-sensing integrated Ethernet ports provide native data mapping across Profinet / EtherNet/IP deterministic networks through protocols like Ethernet Global Data (EGD) and Modbus TCP. This backbone structure maintains tight data synchronization during massive I/O density scaling up to the memory limits, while firmware flash compatibility ensures field updates to the execution engine execute without disrupting memory mapping.
Frequently Asked Questions
Q: What is the backplane power allocation requirement for the IC698CPE030 module?
A: The module requires 3.4 A at 5 VDC directly from the RX7i backplane power supply bus. Ensure that the total current draw of all cards in the local chassis does not exceed the power supply specification.
Q: How is the volatile application data protected during an unpowered state?
A: The 64 MB user memory is battery-backed to sustain application variables, data logs, and system states. Permanent storage of configuration parameter sets and logic code is handled via the onboard 64 MB user flash memory.
Field Installation Guidelines
- Turn off the rack power supply prior to inserting the controller module into the designated slot of the RX7i rack to prevent circuit trace damage.
- Align the board circuit edge with the card guides of the VME64 chassis and press the module locking levers until the rear connectors are seated completely.
- Tighten the faceplate retaining screws to verify frame ground continuity between the module shield and the enclosure ground structure.
- Separate the RJ45 industrial Ethernet cables from surrounding heavy-duty actuator power conduits to mitigate high-frequency cross-talk or induced noise on communication paths.
