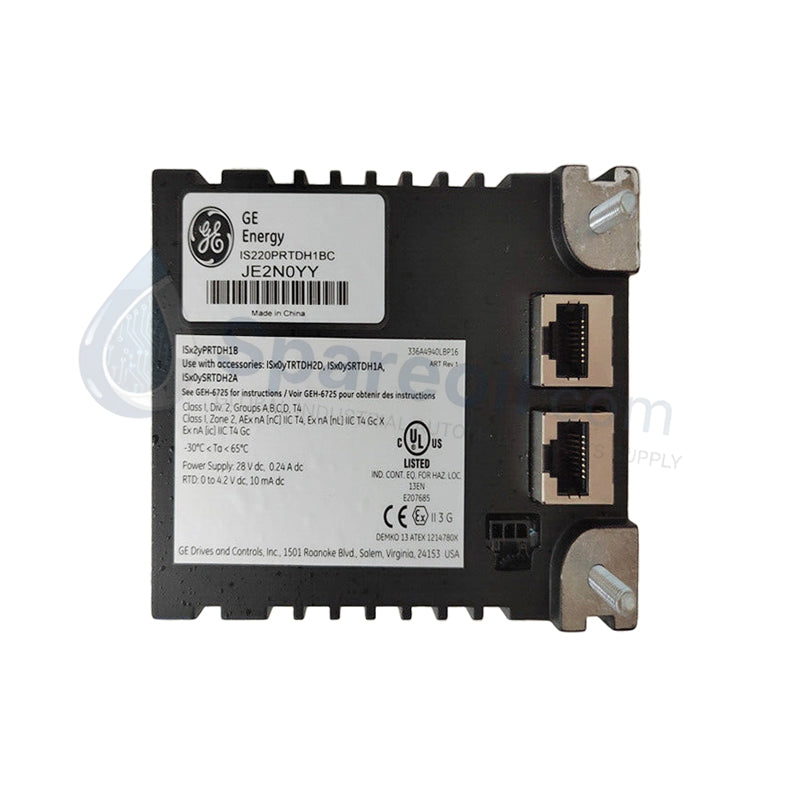

وحدة إدخال GE IS220PRTDH1B Mark VIe RTD
تعمل الوحدة GE IS220PRTDH1B، والمصنفة أيضًا باسم وحدة إدخال IS220PRTDH1B RTD، كمكون مادي مخصص لمعالجة قياس المقاومة الحرارية متعدد القنوات داخل منصات GE Mark VIe. تقوم الوحدة بتحويل إشارات مقاومة المجال رقميًا عبر 10 قنوات مستقلة مباشرة إلى شبكة IONet Ethernet المزدوجة، وتقوم بربط مستشعرات البلاتين والنحاس والنيكل بوحدة التحكم المركزية.
مواصفات الجهاز
| المعلمة | المواصفة |
|---|---|
| النموذج | IS220PRTDH1B |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.9 كجم |
| الأبعاد | 225 ملم × 167 ملم × 55 ملم |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| استهلاك الطاقة | 12 وات نموذجي (نطاق 18 إلى 32 فولت تيار مستمر، 28 فولت تيار مستمر اسمي) |
| عدد القنوات | 10 قنوات RTD مستقلة |
| RTDs المدعومة | Pt 100 أوم، Pt 200 أوم، Pt 500 أوم، Pt 1000 أوم؛ Cu 10 أوم؛ Ni 120 أوم |
| دقة التحويل التناظري إلى الرقمي | 16 بت |
| دقة القياس | +/-0.1% من المقياس الكامل |
| معدل المسح | 10 مللي ثانية لكل قناة |
| العزل الغلفاني | 1500 فولت تيار مستمر (مدخلات المجال إلى منطق النظام) |
| قمع الضوضاء | >120 ديسيبل عند 50/60 هرتز في الوضع الشائع؛ >60 ديسيبل في الوضع العادي |
| الاتصال | اتصال إيثرنت مزدوج بـ Mark VIe IONet |
سرعة الاتصال بحافلة اللوحة الخلفية وتكامل CJC
تقوم الوحدة IS220PRTDH1B بإجراء تحويل تناظري إلى رقمي عالي الدقة 16 بت بمعدل مسح 10 مللي ثانية لكل قناة، مع الحفاظ على سرعة اتصال حافلة اللوحة الخلفية عبر بنية IONet المزدوجة بسرعة 100 ميجابت في الثانية. يضمن توافق تحديث البرامج الثابتة قياسًا متزامنًا للمعلمات وتعويضًا تلقائيًا لمقاومة الخط عبر ملفات تعريف مستشعرات البلاتين والنيكل والنحاس. يمنع العزل الغلفاني المدمج بقوة 1500 فولت تيار مستمر، جنبًا إلى جنب مع قمع الضوضاء في الوضع الشائع بأكثر من 120 ديسيبل، تدهور الإشارة وتحولات الجهد الأرضي من الإضرار بحلقات التحكم في النظام.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة IS220PRTDH1B أثناء تشغيل رف النظام؟
ج: نعم، تدعم حزمة الإدخال/الإخراج الإدخال والإزالة المباشرة (التبديل السريع) على لوحة التوصيل المطابقة دون تعطيل الأجهزة المجاورة للنظام أو اتصالات الشبكة.
س: ما هي الآليات التي تمنع تغيرات مقاومة الخط من التأثير على دقة القياس؟
ج: تستخدم دائرة القياس الموجودة على اللوحة معالجة تعويض أسلاك التوصيل الداخلية عبر تكوينات RTD ثلاثية الأسلاك ورباعية الأسلاك لتحييد أخطاء مقاومة مسافة الأسلاك.
س: كيف تتواصل الحزمة ببيانات حرارية مع وحدات التحكم Mark VIe؟
ج: تقوم الوحدة بمعالجة إشارات المستشعر التناظرية محليًا وترسل قيمًا هندسية رقمية عبر اتصالات إيثرنت IONet الزائدة عن الحاجة بسرعة 100 ميجابت في الثانية.
إرشادات التثبيت الميداني
قم بتركيب حزمة الإدخال/الإخراج IS220PRTDH1B مباشرة على لوحة التوصيل المخصصة لـ Mark VIe، وقم بتأمين براغي التثبيت المادية لضمان اتصال أرضي موثوق به. قم بتوجيه جميع أسلاك RTD الميدانية عبر كابلات مجدولة محمية، مع الحفاظ على فصل صارم عن قنوات الطاقة عالية الجهد للحد من التداخل الكهرومغناطيسي. قم بتوصيل جميع دروع الكابلات بحافلة تأريض لوحة التوصيل. تحقق من أن كل من كابلات إيثرنت IONet الأساسية والثانوية مثبتة بالكامل في منافذ RJ45 الخاصة بها قبل تطبيق طاقة إدخال 28 فولت تيار مستمر.
