الوصف

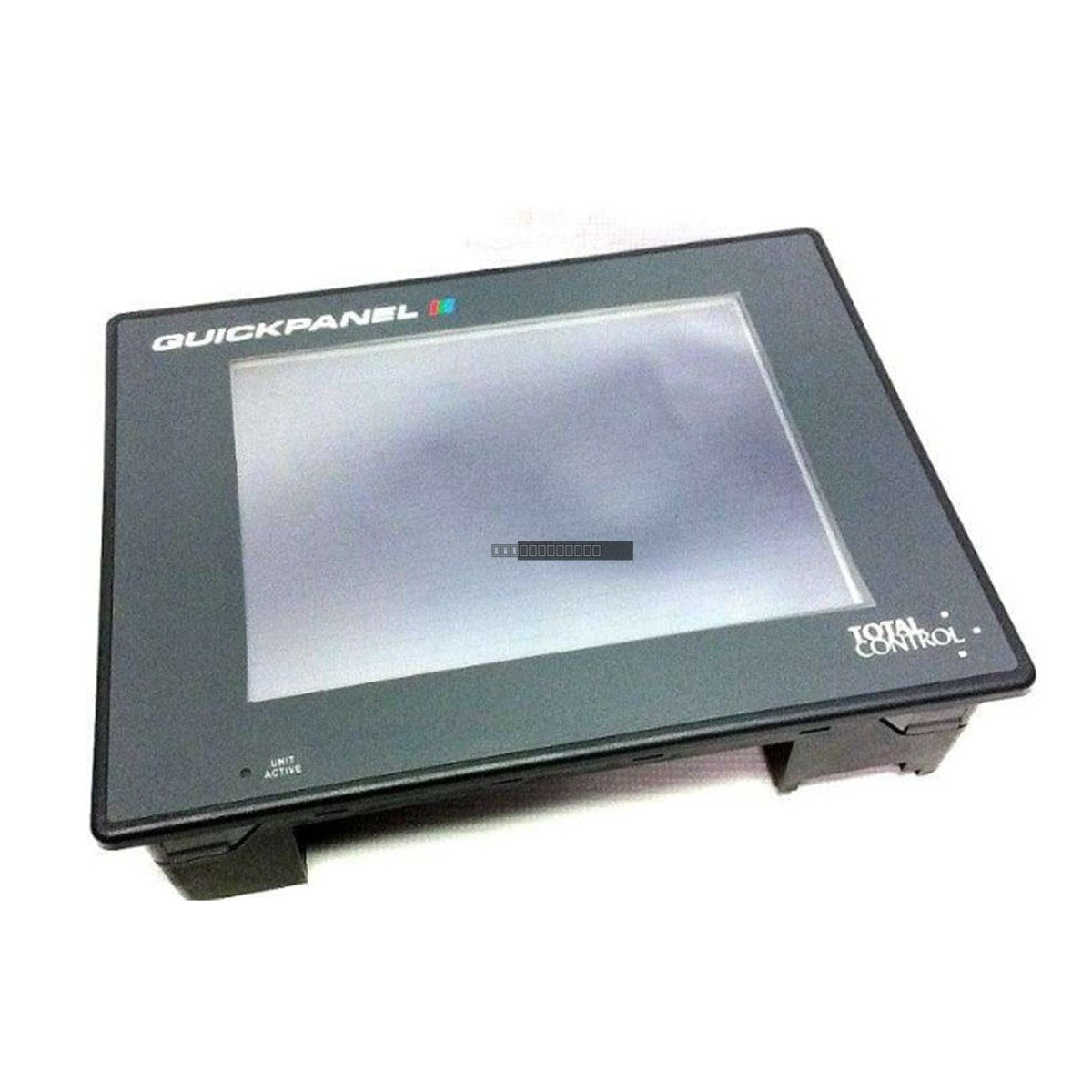

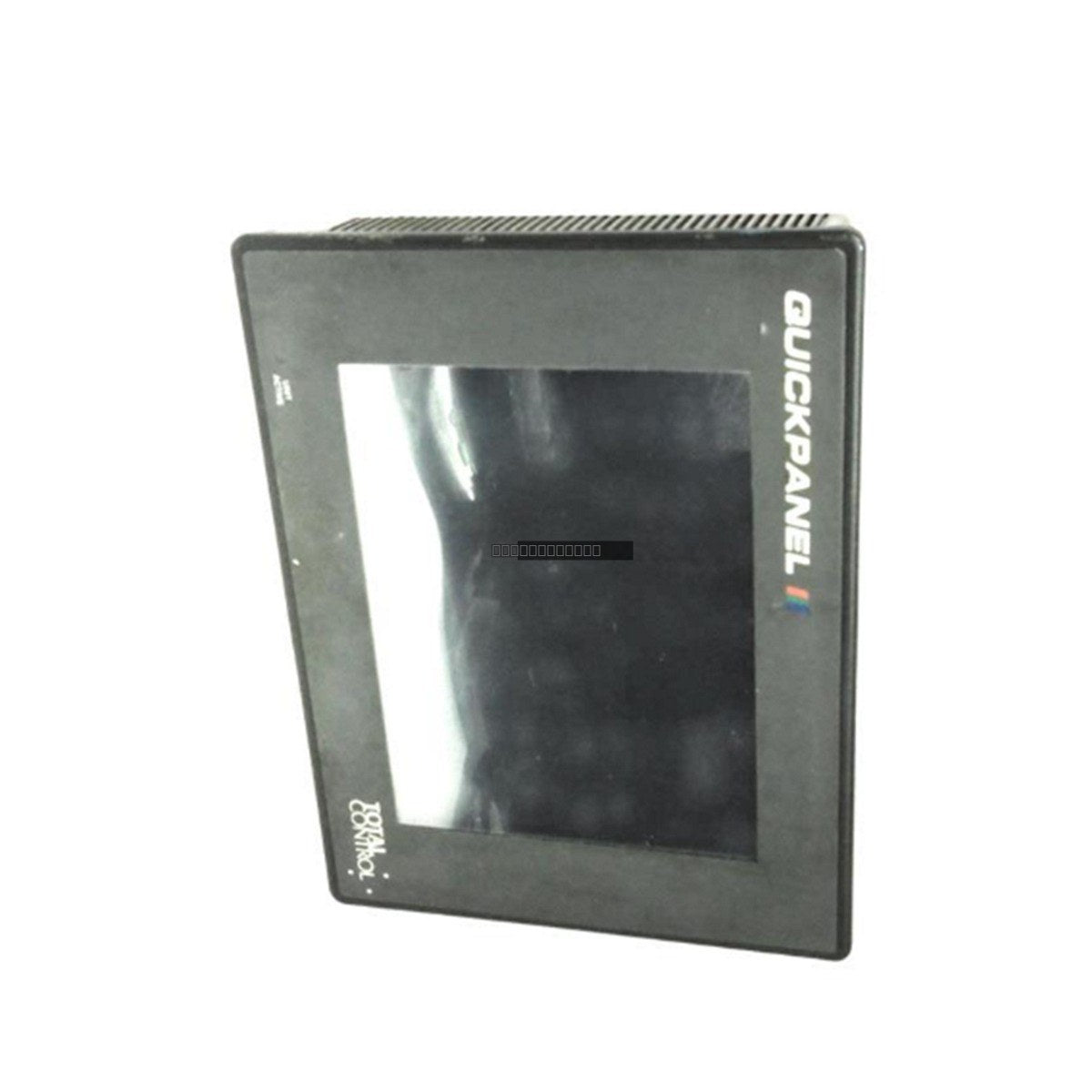

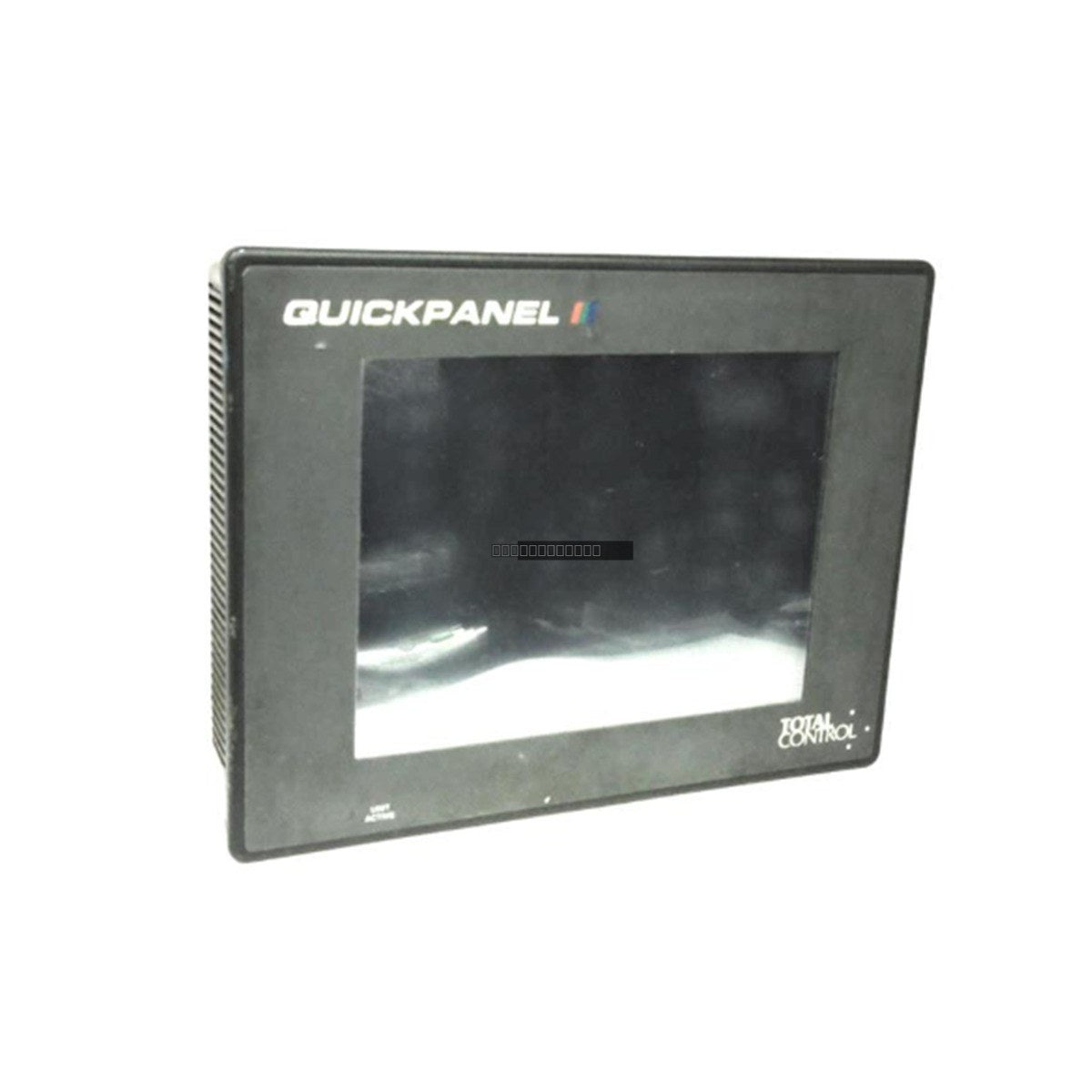

GE Fanuc QPI21100S2P هي واجهة عرض بشرية (HMI) من نوع QuickPanel بحجم 10.4 بوصة، مصممة لمراقبة العمليات الصناعية والتحكم فيها. تستخدم هذه الشاشة الطرفية مصفوفة شاشات LCD ملونة من نوع Super Twisted Nematic (STN) لتوفير عرض واضح لبيانات العملية. وهي مصممة للعمل في البيئات الصعبة، بما في ذلك توليد الطاقة، وتكرير النفط، والتعدين، حيث تتطلب معالجة الرسومات المحلية الموثوقة وحماية حاوية قوية للحفاظ على استمرارية تشغيل النظام.
الميزات
- شاشة LCD ملونة من نوع STN بحجم 10.4 بوصة بدقة 640 × 480 بكسل.
- حاوية بتصنيف NEMA Type 4X/12 و IP65 للحماية ضد الغبار والرطوبة والبيئات المسببة للتآكل.
- مصممة للاندماج مع برنامج QuickDesigner Version 3.7 للبرامج الثابتة أثناء التشغيل.
- إدارة حرارية محسّنة لأداء ثابت في البيئات الصناعية القياسية.
- نظام إضاءة خلفية عالي الموثوقية لعمر تشغيل طويل.
التطبيقات
وحدة HMI هذه مناسبة للاستخدام كلوحة تحكم مركزية في مختلف القطاعات الصناعية، بما في ذلك:
- مرافق تكرير النفط والغاز.
- محطات توليد وتوزيع الطاقة.
- عمليات التعدين ومعالجة الركام.
- التصنيع العام وخطوط التجميع الآلية.
المواصفات الفنية
| النموذج | QPI21100S2P |
| حجم الشاشة | 10.4 بوصة |
| نوع الشاشة | STN شاشة LCD ملونة |
| الدقة | 640 × 480 بكسل |
| منطقة العرض | 6.32 بوصة ارتفاع × 8.48 بوصة عرض |
| جهد الإدخال | 120 فولت تيار متردد |
| تصنيف NEMA | Type 4X / 12 IP65 |
| درجة حرارة التشغيل | 0 إلى 45 درجة مئوية (32 إلى 122 درجة فهرنهايت) |
| درجة حرارة التخزين | -10 إلى 60 درجة مئوية (-14 إلى 140 درجة فهرنهايت) |
| الوزن | 3.0 كجم (6.6 رطل) |
إرشادات التثبيت
- تأكد من التحقق من أبعاد فتحة اللوحة قبل التركيب للحفاظ على سلامة ختم NEMA 4X/12.
- تحقق من أن مصدر الطاقة 120 فولت تيار متردد ومؤرض بشكل صحيح قبل التوصيل.
- حافظ على مسافة كافية حول الوحدة لضمان التهوية المناسبة ومنع ارتفاع درجة الحرارة.
- استخدم احتياطات التفريغ الكهروستاتيكي المناسبة عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية.
- تأكد من فصل الوحدة عن الطاقة قبل إجراء أي صيانة أو توجيه للكابلات.
الأسئلة الشائعة
ما هو البرنامج المطلوب لوحدة HMI هذه؟
تم تصميم QPI21100S2P للعمل مع برنامج QuickDesigner الإصدار 3.7 للبرامج الثابتة أثناء التشغيل.
هل هذه الوحدة مناسبة للاستخدام في الأماكن الخارجية؟
تتميز الوحدة بتصنيف NEMA 4X/12 IP65، مما يوفر الحماية ضد الغبار ودخول الماء، ولكنها مخصصة بشكل أساسي للبيئات الصناعية الداخلية ضمن نطاق درجة الحرارة المحدد من 0 إلى 45 درجة مئوية.
