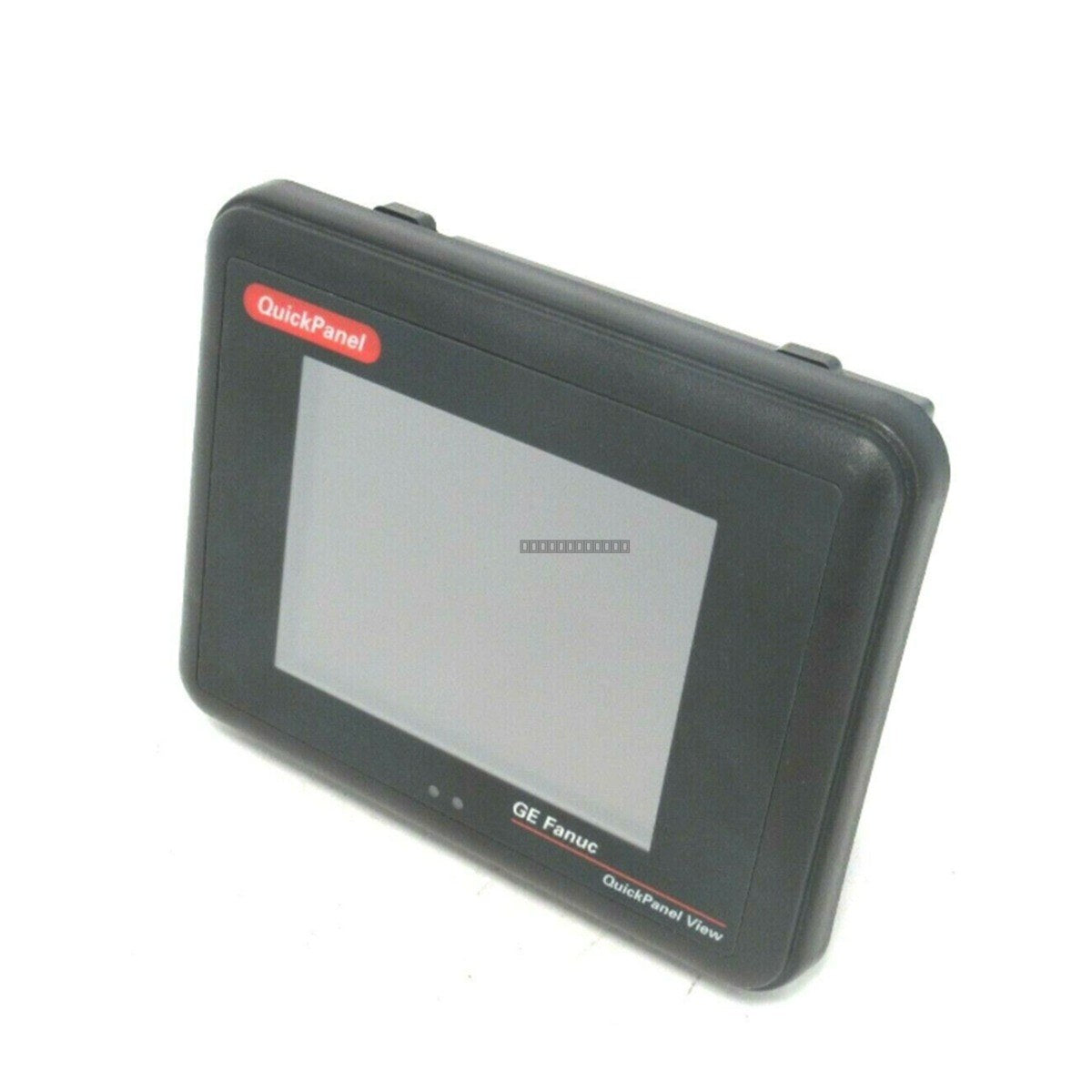

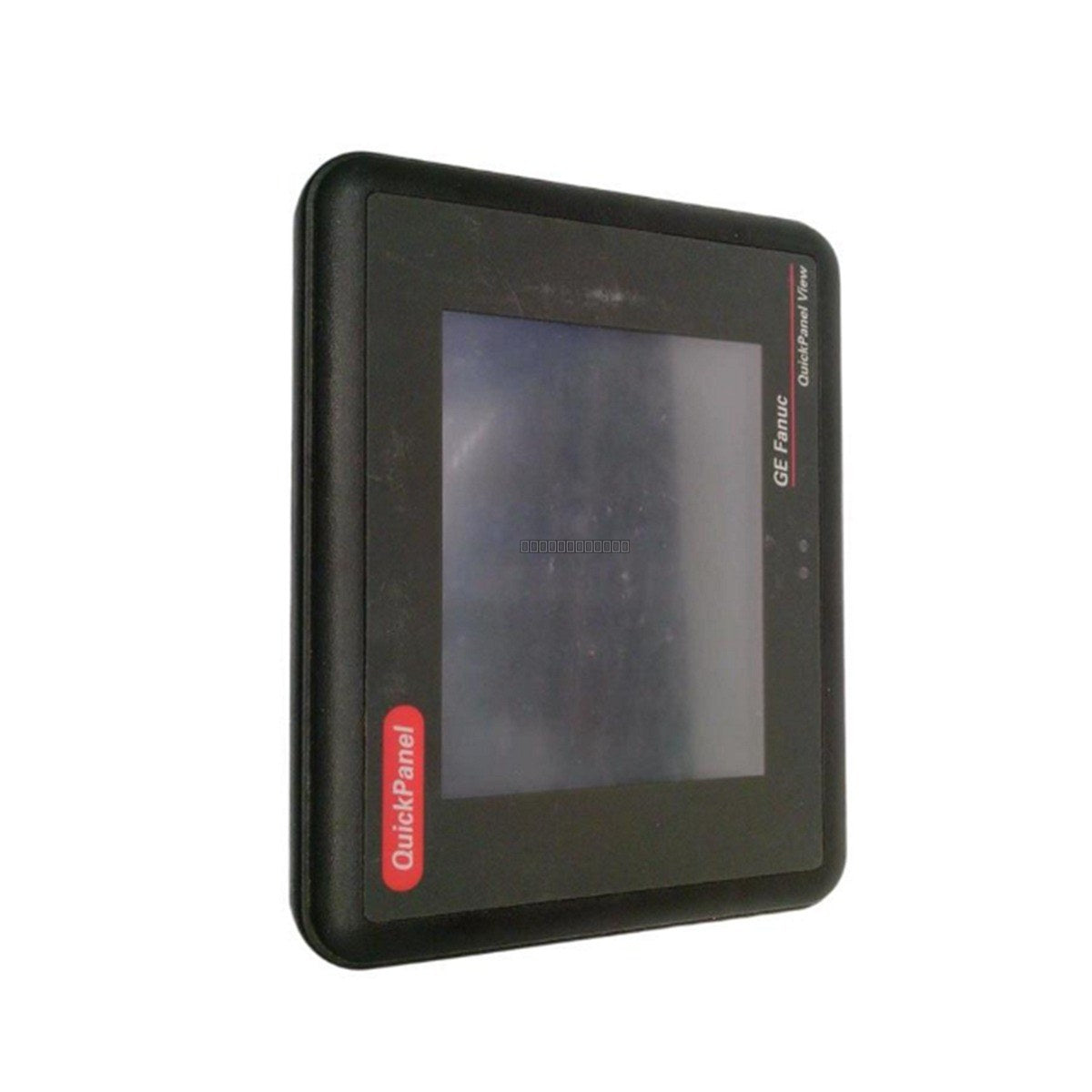

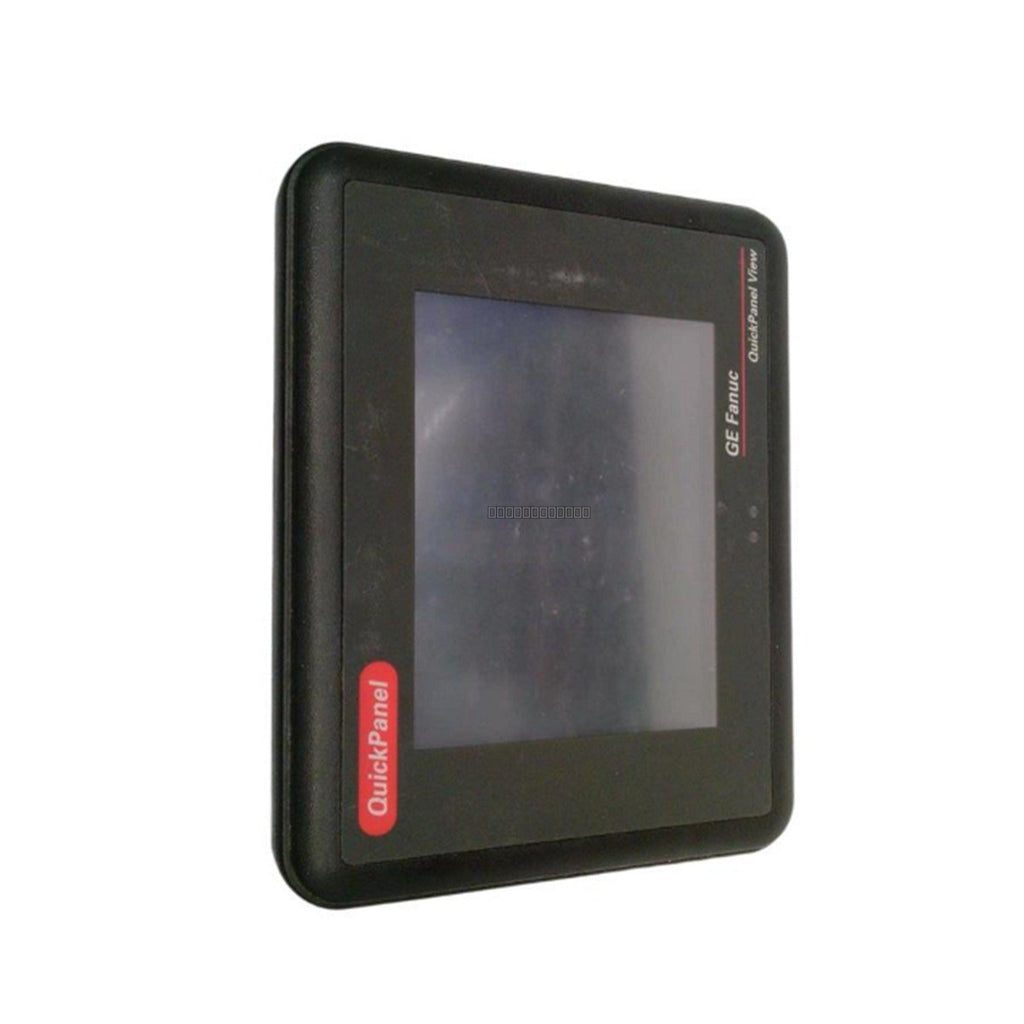

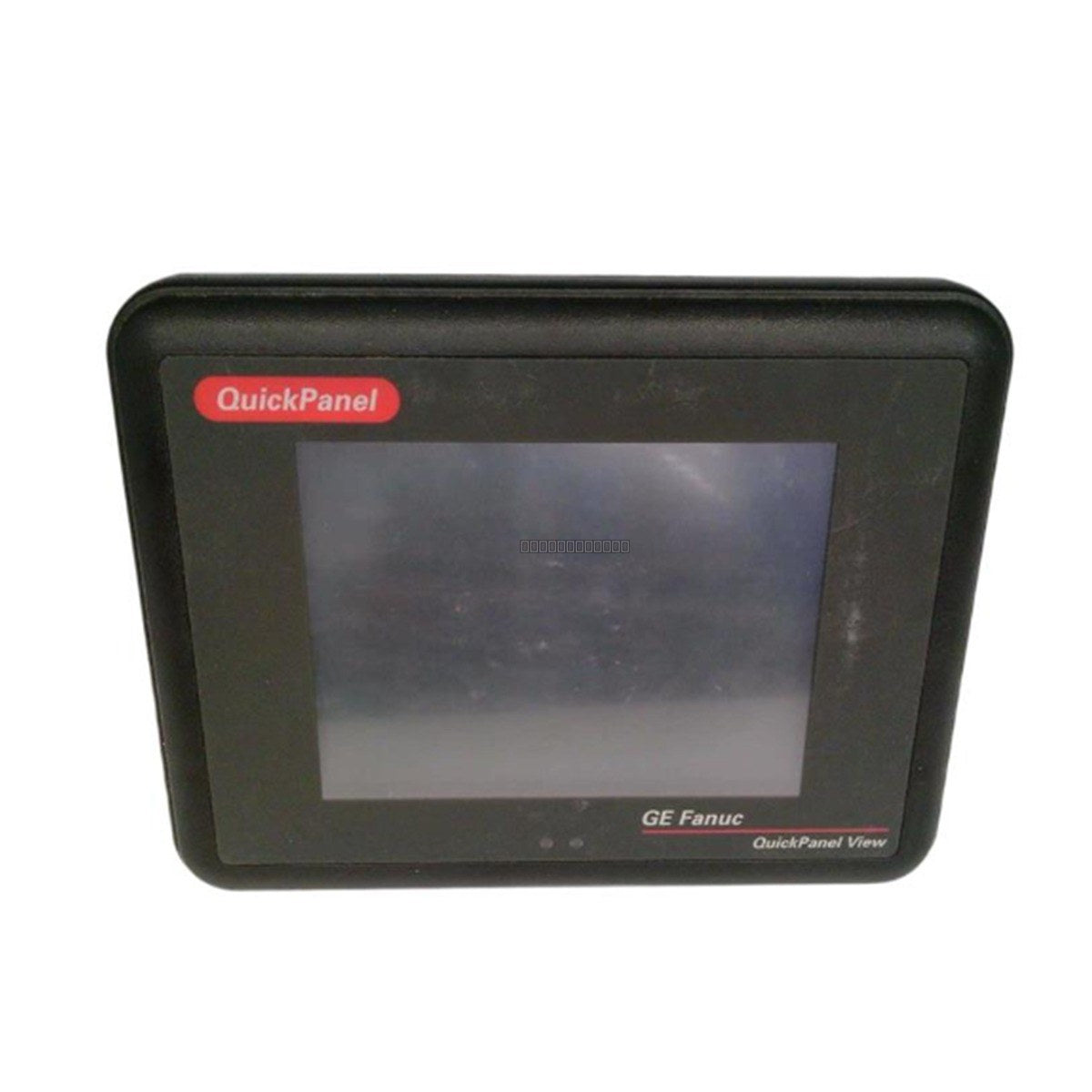

شاشة عرض HMI من نوع QuickPanel View طراز GE Fanuc IC754VSB06MTD

واجهة المستخدم البشرية GE Fanuc IC754VSB06MTD QuickPanel View

التوفر: 8 متوفر في المخزون

الوصفإن GE Fanuc IC754VSB06MTD هي واجهة تشغيل متينة مصممة لتقديم تصور دقيق للآلة والعمليات عبر البيئات الصناعية المؤتمتة. تعمل واجهة...

رمز المنتج: IC754VSB06MTD

Manufacturer: GE FANUC
Product No.: IC754VSB06MTD
Product Type: واجهة الإنسان والآلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

إن GE Fanuc IC754VSB06MTD هي واجهة تشغيل متينة مصممة لتقديم تصور دقيق للآلة والعمليات عبر البيئات الصناعية المؤتمتة. تعمل واجهة الآلة البشرية (HMI) هذه بنظام التشغيل Microsoft Windows CE.NET، وتجمع بين إدارة الملفات القياسية وتنفيذ سطر الأوامر مع معالج Intel XScale PXA255 الفعال الذي يعمل بسرعة 200 ميجاهرتز. يتم نشر هذه المحطة الطرفية على نطاق واسع في البيئات الصناعية القاسية بما في ذلك تكرير النفط وتوليد الطاقة ومصانع المعالجة الكيميائية لدمج البيانات على مستوى الآلة في نافذة تشغيل واحدة. من خلال تقديم تحليلات تشخيصية في الوقت الفعلي، تساعد الوحدة موظفي المصنع على عزل حالات الشذوذ في العمليات بسرعة، والتخفيف من فشل النظام الحرج وتقليل وقت توقف المنشأة غير المتوقع بشكل كبير.

هندسة النظام والاتصال

تُقترن طبقة الحوسبة الأساسية بـ 16 ميجابايت من ذاكرة الفلاش غير المتطايرة مع 16 ميجابايت من ذاكرة الوصول العشوائي الديناميكية عالية السرعة (DRAM) وذاكرة ROM مخصصة بحجم 512 كيلوبايت لتأمين تهيئة النظام. يعتمد اتصال البيانات بوحدات التحكم المنطقية القابلة للبرمجة (PLCs) المضيفة على طبقتين فيزيائيتين أساسيتين. بالنسبة للشبكات عالية السرعة، تقوم واجهة إيثرنت RJ45 واحدة بنقل البيانات بسرعة 10/100 ميجابت في الثانية باستخدام بروتوكول Ethernet I/P عبر أطوال أجزاء تصل إلى 100 متر. يتم إنشاء اتصالات المجال التسلسلي المحلية عبر منفذ D-shell مدمج RS232 / RS485 ذو 9 سنون قادر على التعامل مع طبولوجيا النقطة إلى النقطة أو السلسلة المتعددة. تدمج خطوط البيانات التسلسلية خرطوشة Littlefuse سريعة الذوبان بقدرة 1.0 أمبير، 125 فولت (رقم الجزء 154001) على اللوحة لحماية المكونات الداخلية من اندفاعات الجهد الميداني.

الميزات

شاشة FSTN أحادية اللون سلبية مقاس 5.75 بوصة بدقة 320 × 240.
شاشة لمس مقاومة تناظرية 12 بت لإدخال موثوق به من المشغل.
غلاف مصنف NEMA 4/4X/12 للبيئات الصناعية القاسية.
ساعة حقيقية متكاملة مع الاحتفاظ بالذاكرة المدعومة بالبطارية.
مؤشر LED ثلاثي الألوان قابل للبرمجة لإشارة الحالة المخصصة.

المواصفات الفنية

الطراز	IC754VSB06MTD
نوع الشاشة	FSTN أحادية اللون سلبية مقاس 5.75 بوصة
الدقة	320 × 240 بكسل
المعالج	Intel XScale PXA255 @ 200 ميجاهرتز
الذاكرة	16 ميجابايت فلاش / 16 ميجابايت درام
جهد الإمداد	24 فولت تيار مستمر (نطاق 12-30 فولت تيار مستمر)
الاتصال	إيثرنت (10/100 ميجابت في الثانية)، RS232/RS485
درجة حرارة التشغيل	-10 إلى 60 درجة مئوية
تصنيف الغلاف	NEMA 4/4X/12

إرشادات التركيب

تأكد من إعداد فتحة اللوحة وفقًا للأبعاد المحددة لسلسلة QuickPanel View للحفاظ على إحكام NEMA 4/4X.
استخدم كابلات اتصال محمية لاتصالات الإيثرنت والتسلسلية لتقليل تداخل EMI في المناطق الصناعية عالية الضوضاء.
تحقق من أن مصدر الطاقة 24 فولت تيار مستمر مستقر وضمن نطاق 12-30 فولت تيار مستمر قبل التوصيل.
حافظ على التهوية المناسبة حول الوحدة لضمان بقاء درجة الحرارة المحيطة ضمن نطاق التشغيل من -10 إلى 60 درجة مئوية.
قم دائمًا بإيقاف تشغيل الوحدة قبل إجراء أي صيانة، مثل استبدال بطارية الاحتفاظ بالذاكرة BR2032.

الأسئلة الشائعة

ما هو الغرض الأساسي من IC754VSB06MTD؟
تم تصميمه كمحطة طرفية لواجهة المشغل لتصور الآلة والعمليات، مما يسمح للمشغلين بمراقبة والتحكم في بيانات PLC في الوقت الفعلي.

هل يمكن استبدال الإضاءة الخلفية؟
لا، لا يمكن استبدال مجموعة الإضاءة الخلفية CCFL وهي مصنفة بعمر نصف يبلغ 50,000 ساعة.
