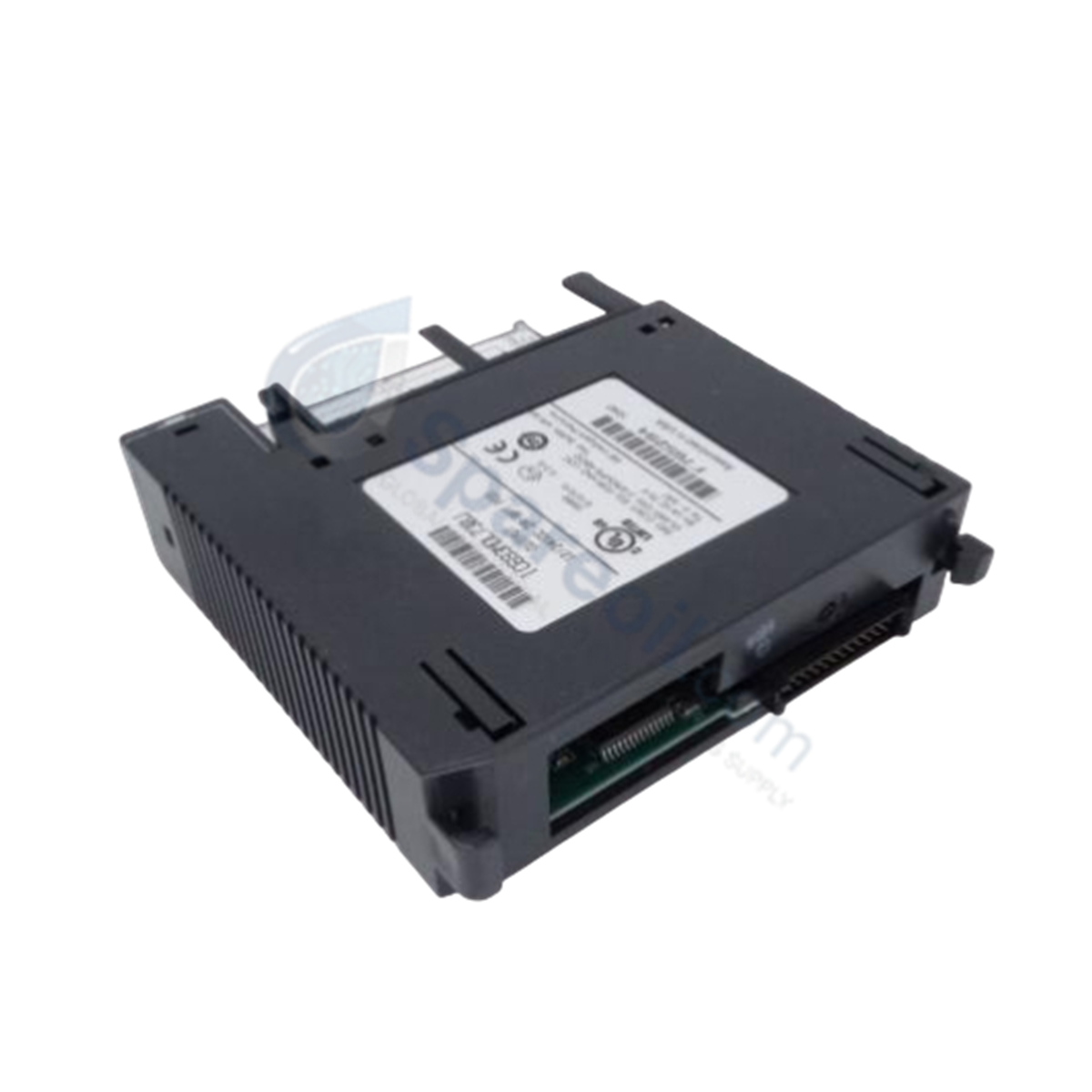

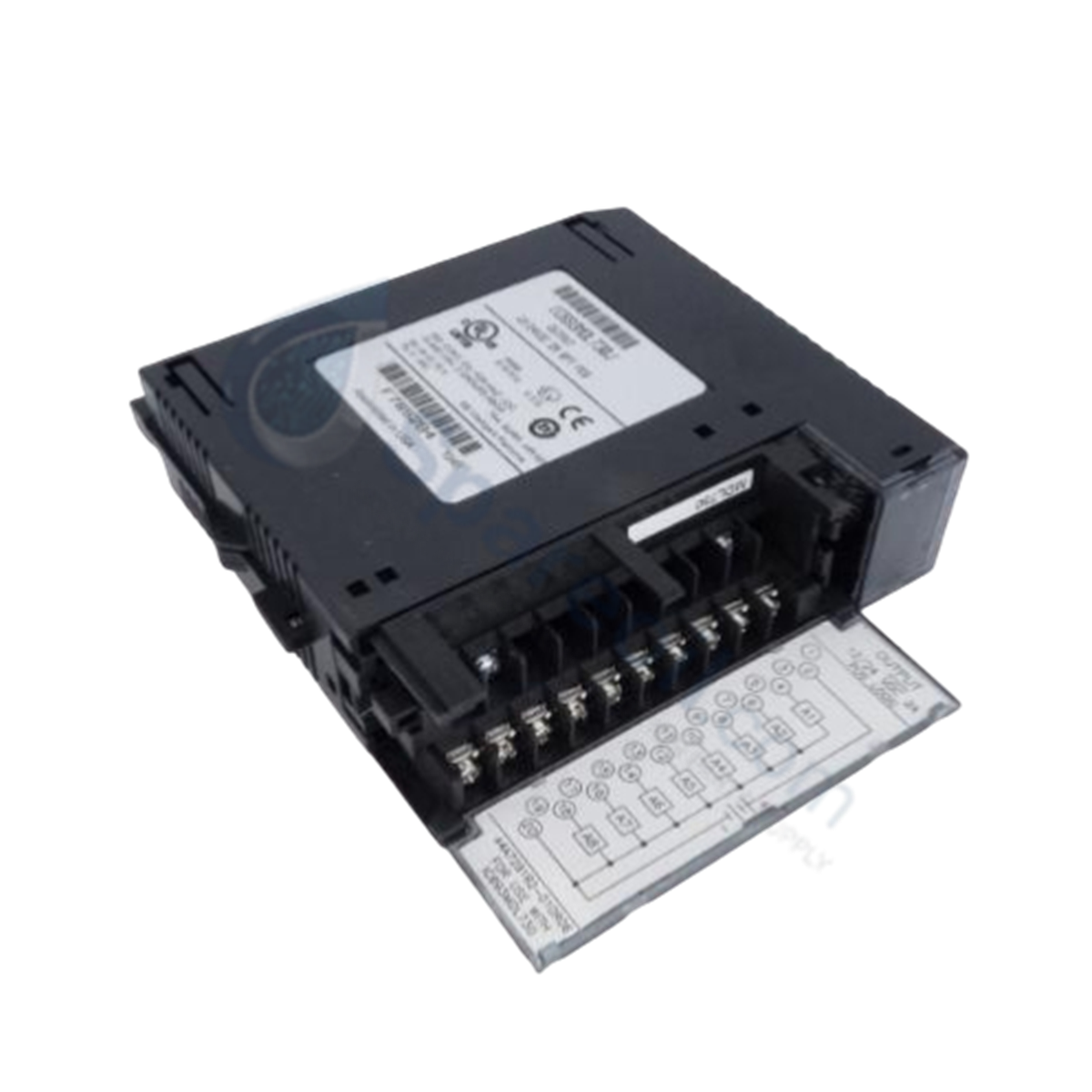

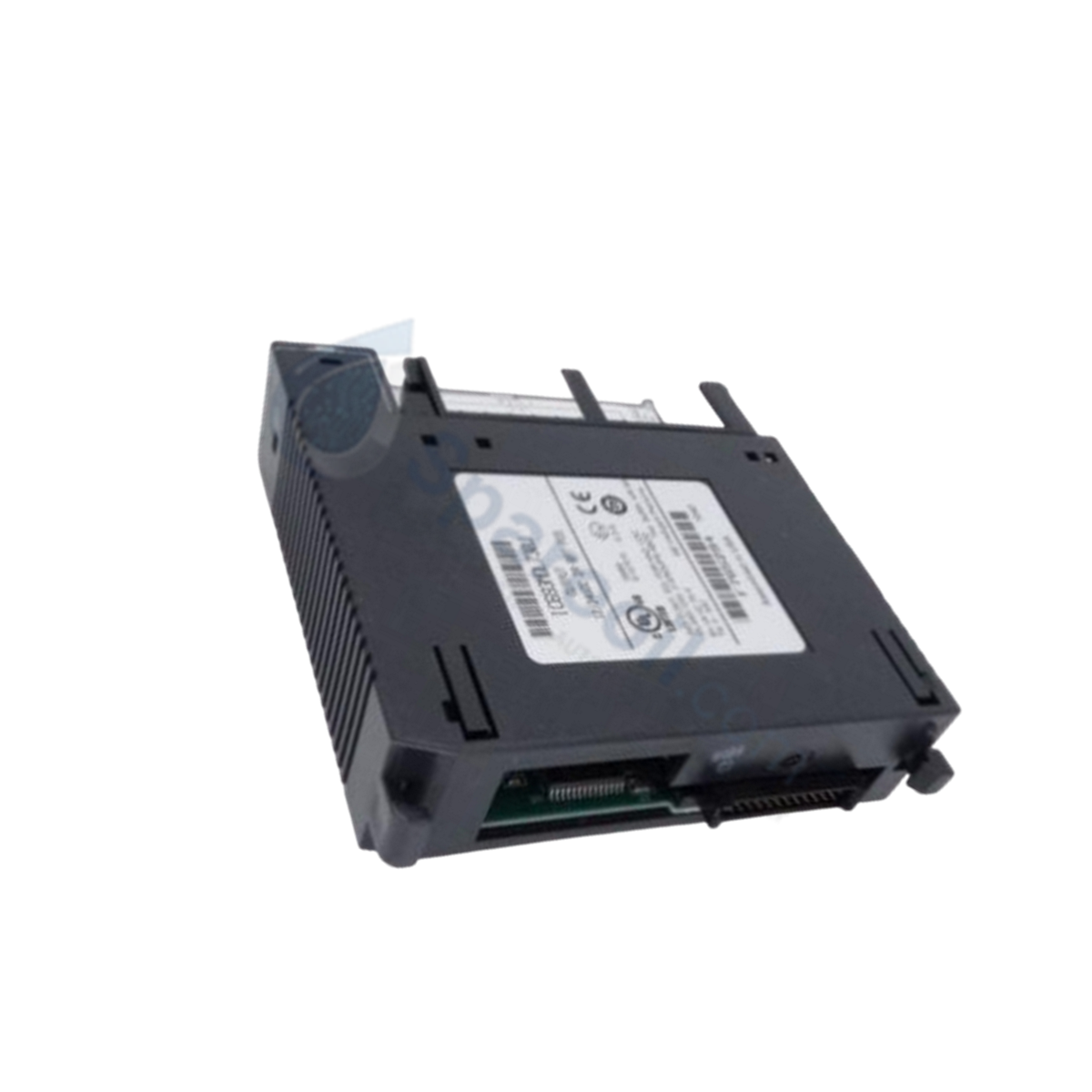

وحدة الخرج المنفصل من سلسلة GE IC693MDL733 90-30

التوفر: 10 متوفر في المخزون

تعمل وحدة المخرجات المنفصلة GE IC693MDL733، المصنفة أيضًا باسم IC693MDL733، كمكوّن أجهزة مخصص للتبديل الثنائي ذي المنطق السلبي ضمن منصات...

رمز المنتج: IC693MDL733

Manufacturer: GE Fanuc
Product No.: IC693MDL733
Product Type: بطاقات الإدخال/الإخراج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 310g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل وحدة المخرجات المنفصلة GE IC693MDL733، المصنفة أيضًا باسم IC693MDL733، كمكوّن أجهزة مخصص للتبديل الثنائي ذي المنطق السلبي ضمن منصات Series 90-30. توفر الوحدة ثماني نقاط إخراج مُكوّنة في مجموعة واحدة، وتعمل على سحب تيار الحمل إلى ناقل الطاقة السلبي أو مسار العودة المشترك بناءً على التحولات الحالة الموجهة من اللوحة الخلفية.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	IC693MDL733
العلامة التجارية	GE Fanuc Emerson
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.31 كجم (0.69 رطل)
الأبعاد	عرض لوحة قاعدة Series 90-30 ذات فتحة واحدة قياسية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	50 مللي أمبير عند 5 فولت تيار مستمر (سحب ناقل اللوحة الخلفية)
نقاط الإخراج	8 (مجموعة مشتركة واحدة)
نوع الإخراج	منطق سلبي (سحب تيار)
الجهد المقنن	12 إلى 24 فولت تيار مستمر
التيار الأقصى لكل نقطة	0.5 أمبير
العزل	1500 فولت بين الدوائر الميدانية والمنطقية

التحكم الصناعي وتحديد الشبكة

تم تصميم IC693MDL733 للحفاظ على سلامة النظام أثناء تزامن سرعة الاتصال عبر ناقل اللوحة الخلفية. من خلال توفير حالات إخراج منطقية سلبية منفصلة، تدعم الوحدة قابلية توسيع كثافة الإدخال/الإخراج المنظم عبر تكوينات لوحة قاعدة مختلفة، تتراوح من أنظمة وحدة المعالجة المركزية المدمجة إلى التجميعات البعيدة متعددة الرفوف. يسمح الهيكل بتوافق تحديثات البرامج الثابتة (firmware flash)، مما يضمن بقاء تحولات الحالة وتحديثات السجل محددة عند تنسيقها مع دورة مسح المعالج، وبالتالي منع تذبذب الإشارة في التطبيقات التي تتطلب تبديل إخراج قياسي بجهد 12 فولت تيار مستمر أو 24 فولت تيار مستمر.

الأسئلة المتكررة

س: هل يدعم IC693MDL733 التبديل الساخن أثناء تشغيل PLC النشط؟

ج: لا. تصميم اللوحة الخلفية Series 90-30 غير مهيأ للإدخال الساخن. يجب عليك عزل مصدر طاقة لوحة القاعدة قبل إدخال الوحدة أو إزالتها لمنع حدوث قوس كهربائي وتلف دبابيس اللوحة الخلفية.

س: كيف يتم تحديد اتجاه منطق حمل الإخراج لهذه الوحدة؟

ج: هذه وحدة منطقية سلبية (سحب تيار). تعمل عن طريق سحب التيار من الحمل المتصل إلى الناقل السلبي أو المشترك. تأكد من أن جميع المحركات المتصلة موصلة للسماح بهذا التكوين الغاطس لضمان التشغيل السليم.

إرشادات التركيب الميداني

التركيب الفيزيائي: تأكد من إدخال الوحدة بالكامل في فتحة الإدخال/الإخراج للوحة القاعدة. قم بتثبيت الوحدة باستخدام مسامير التثبيت المدمجة في الجزء العلوي والسفلي من اللوحة الأمامية للحفاظ على اتصال كهربائي مستقر باللوحة الخلفية.
توصيل الأسلاك الطرفية: استخدم موصلات نحاسية بالحجم المناسب لتوصيل الأسلاك الميدانية. تأكد من أن جميع التوصيلات بالطرف المشترك ونقاط الإخراج مشدودة وفقًا للمواصفات لتجنب انقطاع الإشارة بشكل متقطع.
التأريض: حافظ على تأريض مرجعي مشترك ثابت بين مصدر طاقة الوحدة والأجهزة الجانبية للمجال لمنع اختلافات الجهد التي يمكن أن تتجاوز تصنيف العزل لدوائر المقرن الضوئي الداخلية.
