IC694ALG220 GE RX3i Analog Input Module

GE IC694ALG220 RX3i PACSystem Analog Input Module

GE IC694ALG220 RX3i PACSystem Analog Input Module

التوفر: 10 متوفر في المخزون

Configured for bipolar analog voltage processing in RX3i PACSystem platforms, the GE IC694ALG220 (IC694ALG220 Analog Input Module) provides direct physical/electrical...

رمز المنتج: IC694ALG220

Manufacturer: GE Fanuc
Product No.: IC694ALG220
Product Type: Analog Input Modules
Product Origin: USA
Payment:T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

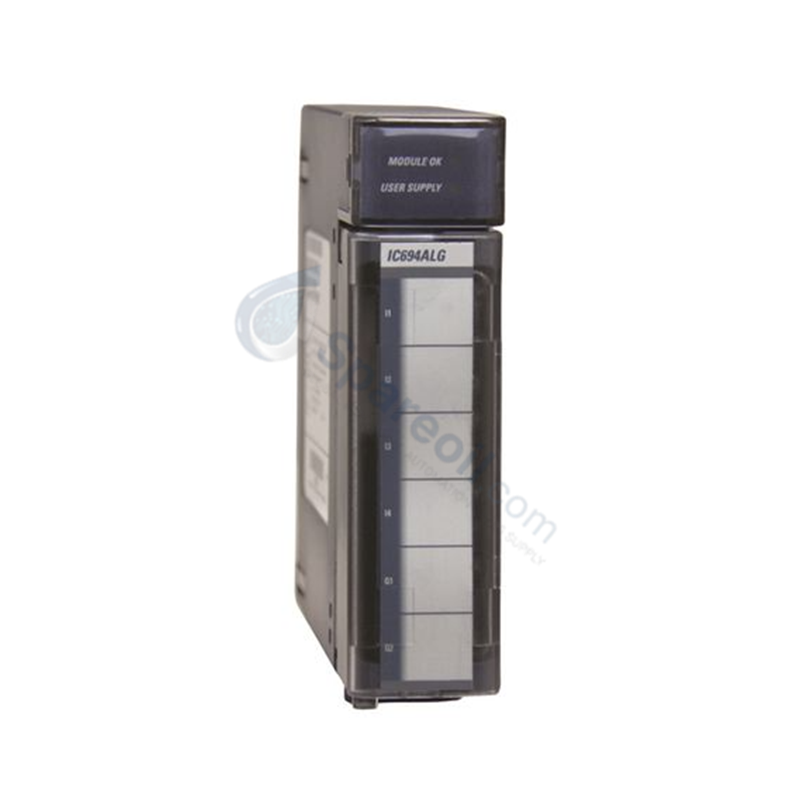

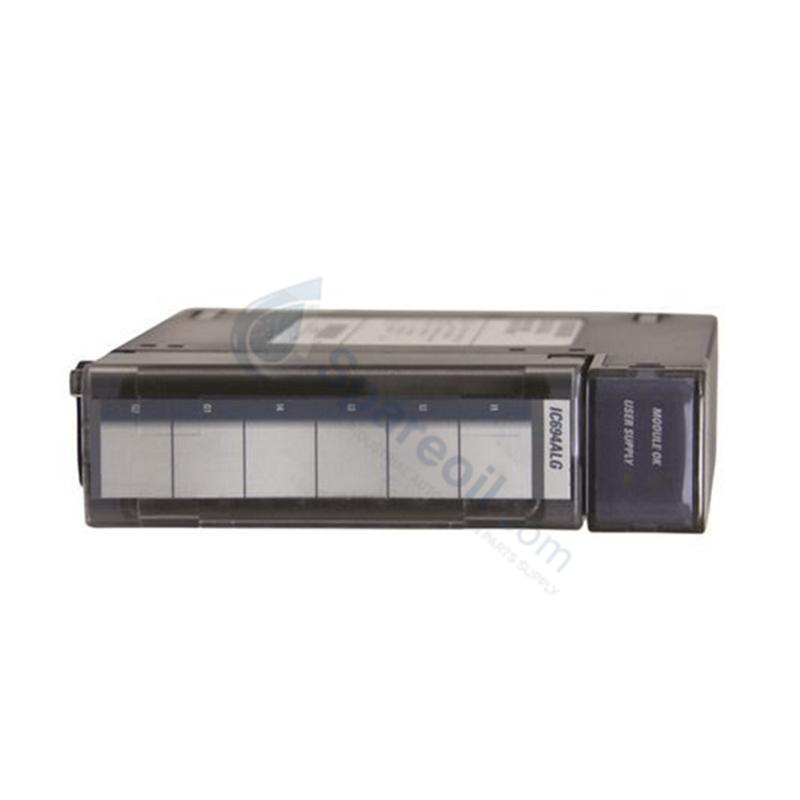

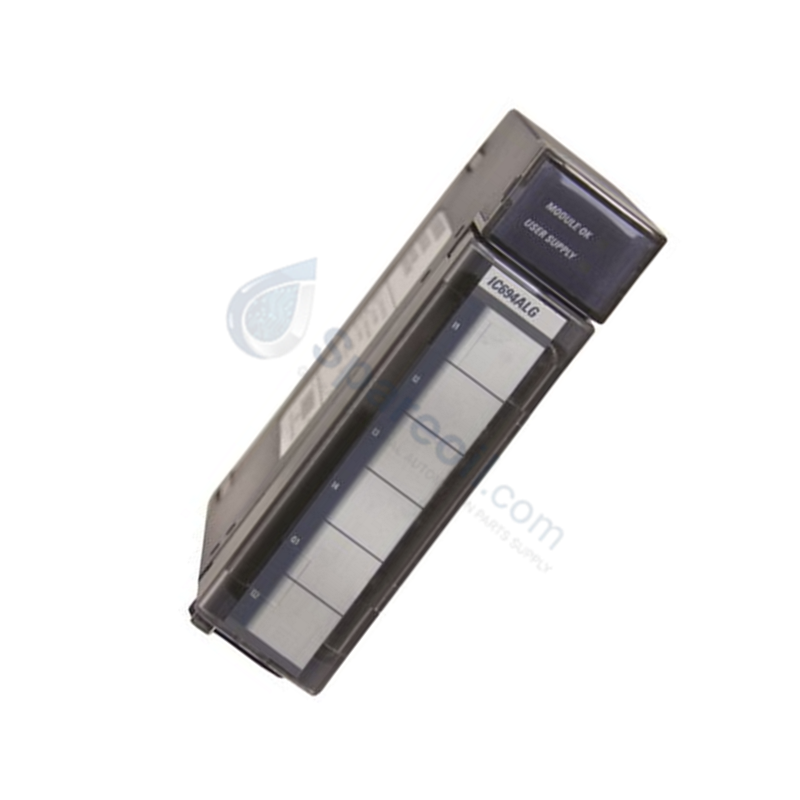

Configured for bipolar analog voltage processing in RX3i PACSystem platforms, the GE IC694ALG220 (IC694ALG220 Analog Input Module) provides direct physical/electrical execution. The module converts -10 VDC to +10 VDC voltage signals across 4 channels using a 12-bit analog-to-digital converter, completing a full 4-channel scan update in 4 ms.

Hardware Specifications

Parameter	Specification
Model	IC694ALG220
Brand	GE Fanuc Emerson
Series	RX3i PACSystem
Product Type	Analog Input Modules
Number of Channels	4 channels
Analog Input Range	-10 VDC to +10 VDC
Resolution	12 bit
Channel Conversion Speed	1 ms per channel
Module Update Rate	4 ms for all 4 channels
Input Filter Response	17 Hz
Cross-Channel Rejection	Greater than 80 dB
Power Consumption	25 mA at 5 VDC; 98 mA at 24 VDC
Operating Voltage	24 VDC
Field Connection Type	Screw terminals
Local Signalling	Diagnostic LED indicators
Mounting Method	Panel mount or DIN rail
Operating Temp	0 to +60 deg C
Dimensions	Single-slot RX3i module footprint
Weight	0.28 kg (0.63 lbs)
Origin	USA

Backplane Bus Interfacing and Deterministic Networks

The IC694ALG220 module connects directly to the RX3i backplane bus, transferring digitized field data to the CPU at high backplane bus communication velocity. The module processes all 4 input channels within a deterministic 4 ms refresh cycle, applying a 17 Hz input hardware filter and delivering over 80 dB of cross-channel isolation. Integrated firmware flash compatibility maintains consistent timing profiles across high I/O density scaling configurations without compromising signal fidelity.

Frequently Asked Questions

Q: What are the backplane and external power demands for the IC694ALG220 module?

A: The module draws 25 mA at 5 VDC from the internal backplane bus and requires 98 mA from an external 24 VDC power supply.

Q: How fast does the module update input values to the controller?

A: Each individual channel completes conversion in 1 ms, yielding a total scan update rate of 4 ms for all 4 channels.

Q: What mounting options are available for this RX3i module?

A: The module installs directly into any standard RX3i baseplate slot, supporting both panel mounting and DIN rail mounting chassis configurations.

Field Installation Guidelines

Remove primary rack power and field 24 VDC power before inserting or removing the module from the baseplate.
Fasten an ESD wrist strap to a verified enclosure earth ground before handling the unit.
Align the module with the target RX3i backplane slot and press firmly until the module latches securely into the baseplate.
Wire field voltage sources (-10 VDC to +10 VDC) to the removable terminal block using the integrated screw terminals, grounding cable shields at a single chassis ground point.
Reapply power and verify that front-panel LED indicators show normal operational status without channel fault indications.
