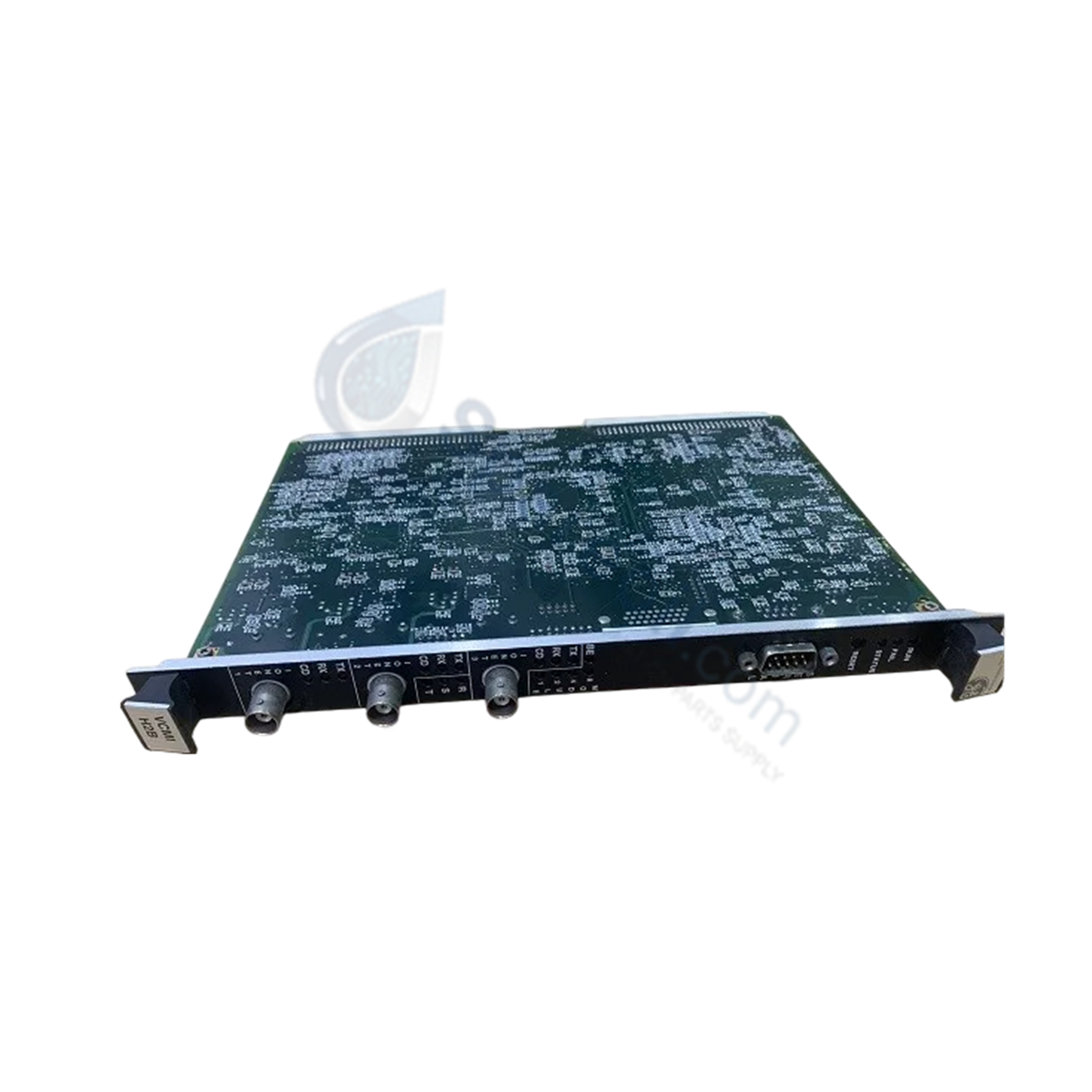

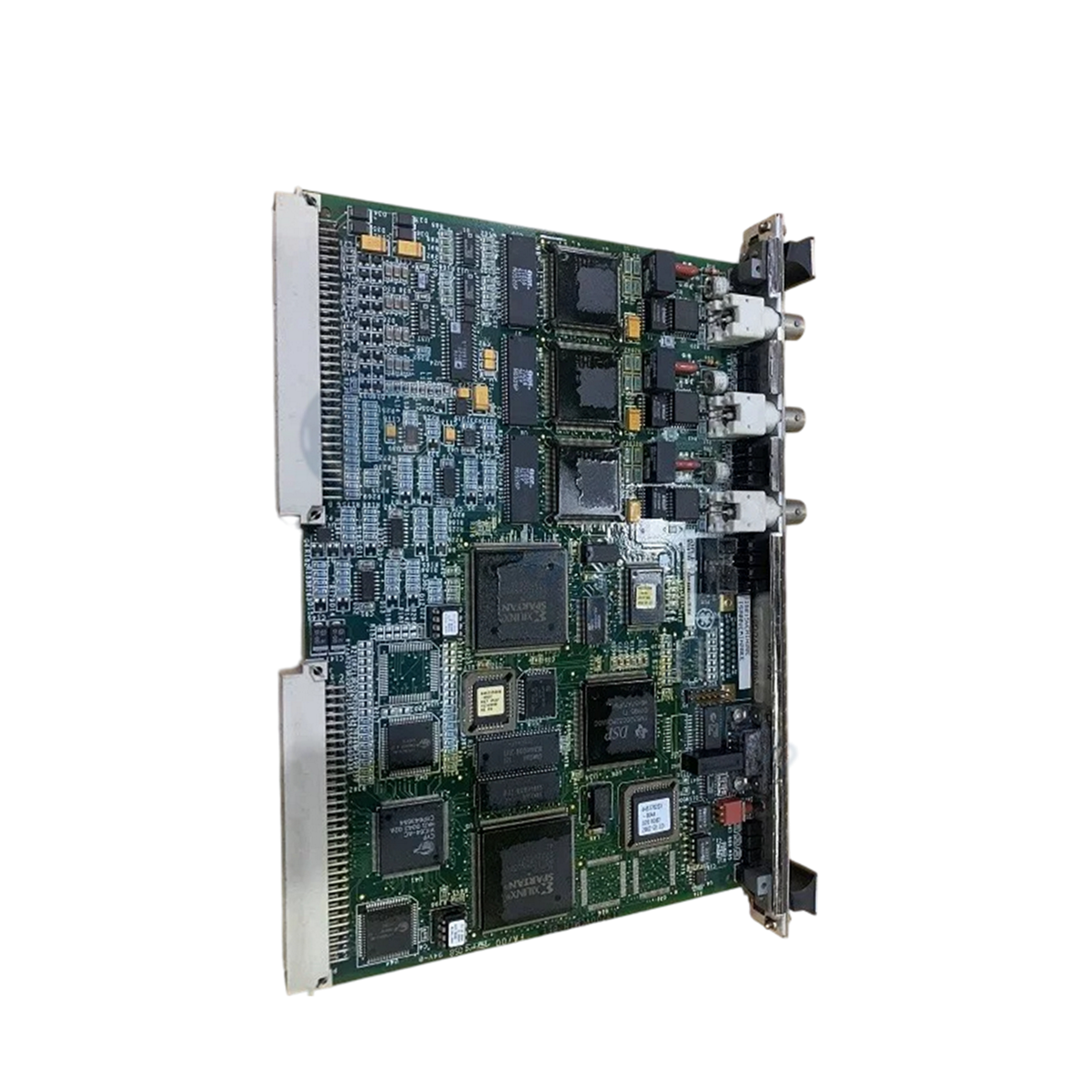

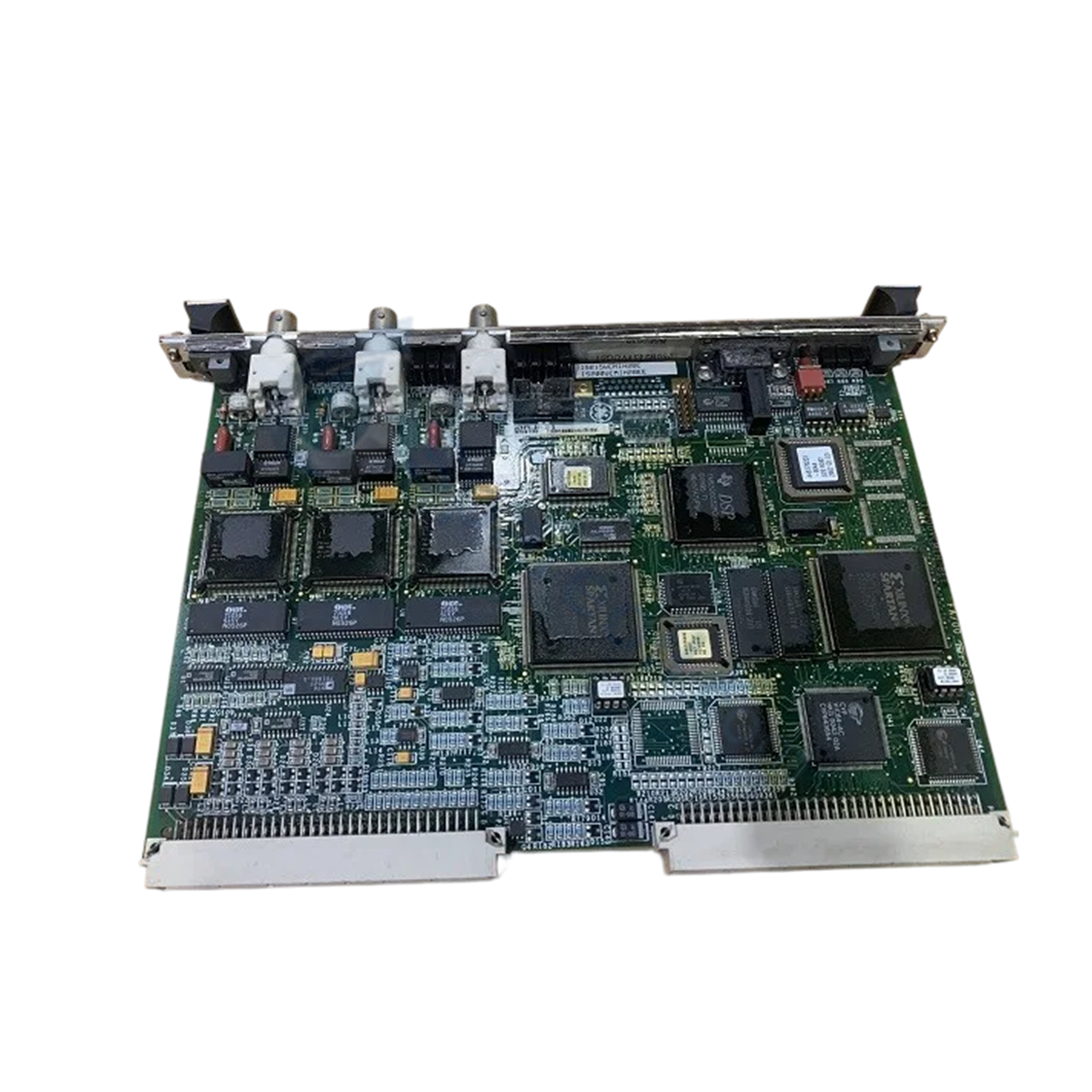

تعمل الوحدة GE IS420VCMIH2B، والمعروفة أيضاً باسم وحدة واجهة اتصالات VME IS200VCMI، كمكون مادي مخصص لتنسيق اللوحة الخلفية الرئيسية وتوجيه البيانات بين الوحدات ضمن رفوف التحكم المركزية GE Speedtronic Mark VI. يتم تركيبها في الفتحة الأولى من رف البطاقات الرئيسي، وتنفذ توزيع البيانات الحتمي عبر لوحات الإدخال/الإخراج ووحدات الحماية وحلقات اتصالات IONet الزائدة عبر موصلات DIN باللوحة الأمامية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IS200VCMIH2B |
| العلامة التجارية | جنرال إلكتريك (GE) |
| السلسلة | Speedtronic Mark VI |
| نوع المنتج | واجهة اتصالات VME (VCMI) |
| الأبعاد | تركيب قياسي لرف VME |
| استهلاك الطاقة | مزود بالطاقة من اللوحة الخلفية للرف (هندسة نظام تيار مستمر 125 فولت) |
| الموصلات | 3 موصلات IONet DIN، منفذ تسلسلي D-sub ذو 9 سنون، 2 موصلات لوحة خلفية VME |
| الدوائر المتكاملة المدمجة | 2 مصفوفة بوابة قابلة للبرمجة ميدانياً (FPGAs)، 3 محولات إشارة |
سرعة الاتصالات عبر ناقل اللوحة الخلفية وتشخيص النظام
تعمل IS200VCMIH2B كعنصر تحكم رئيسي في رف بطاقات VME، حيث تتحكم في سرعة اتصالات ناقل اللوحة الخلفية ومزامنة البيانات عبر بطاقات الإدخال/الإخراج الطرفية. تتضمن أجهزة اللوحة مؤقت مراقبة مدمج يبلغ 150 مللي ثانية يبدأ روتين توقف المعالج لتفعيل خط SYSFAIL وإضاءة مؤشر الخطأ الأحمر عند حدوث عطل منطقي. تدير مكونات FPGA المدمجة محاذاة الإطارات وبروتوكولات إرسال الحزم عبر قنوات الاتصال IONet1 وIONet2 وIONet3، مع الحفاظ على توافق فلاش البرامج الثابتة عبر هياكل التحكم الزائدة عن الحاجة.
الأسئلة المتكررة
س: ما هي وظيفة مؤقت المراقبة الذي يبلغ 150 مللي ثانية في IS200VCMIH2B؟
ج: يراقب مؤقت المراقبة حالة تنفيذ المعالج؛ إذا تجاوز توقف المنطق 150 مللي ثانية، تولد اللوحة إشارة SYSFAIL وتنشط مؤشر LED الأحمر في اللوحة الأمامية.
س: في أي موقع يجب تركيب وحدة IS200VCMIH2B؟
ج: يجب إدخال الوحدة تحديدًا في الفتحة الأولى من رف وحدة التحكم المركزية Mark VI لتعمل كعنصر تحكم رئيسي في ناقل اللوحة الخلفية VME.
س: ما هي الواجهات المادية المتوفرة في اللوحة الأمامية لاتصالات الشبكة والتشخيص؟
ج: تحتوي اللوحة الأمامية على ثلاثة موصلات DIN لقنوات IONet (IONet1 حتى IONet3)، وموصل تسلسلي ذكر ذو 9 سنون، ومفتاح إعادة ضبط يدوي واحد، ومؤشرات LED لحالة التشخيص.
إرشادات التركيب الميداني
- تأكد من أن طاقة التحكم بتيار مستمر 125 فولت إلى حاوية Mark VI معزولة ومتحقق من خلوها من الطاقة قبل التعامل مع الوحدة.
- ضع حزام معصم مؤرض للحماية من التفريغ الكهروستاتيكي (ESD) قبل إزالة IS200VCMIH2B من عبوته الواقية.
- قم بمحاذاة حواف لوحة الدائرة مع قضبان توجيه البطاقة للفتحة الأولى في رف وحدة التحكم المركزية.
- ادفع اللوحة بقوة في الرف حتى تستقر موصلات VME الخلفية المزدوجة بالكامل في مقابس اللوحة الخلفية.
- أحكم ربط مسامير التثبيت العلوية والسفلية على اللوحة الأمامية لضمان الاستقرار الميكانيكي واستمرارية أرضية الهيكل.
