وحدة الإدخال/الإخراج الرقمية IS420YDIAS1B GE

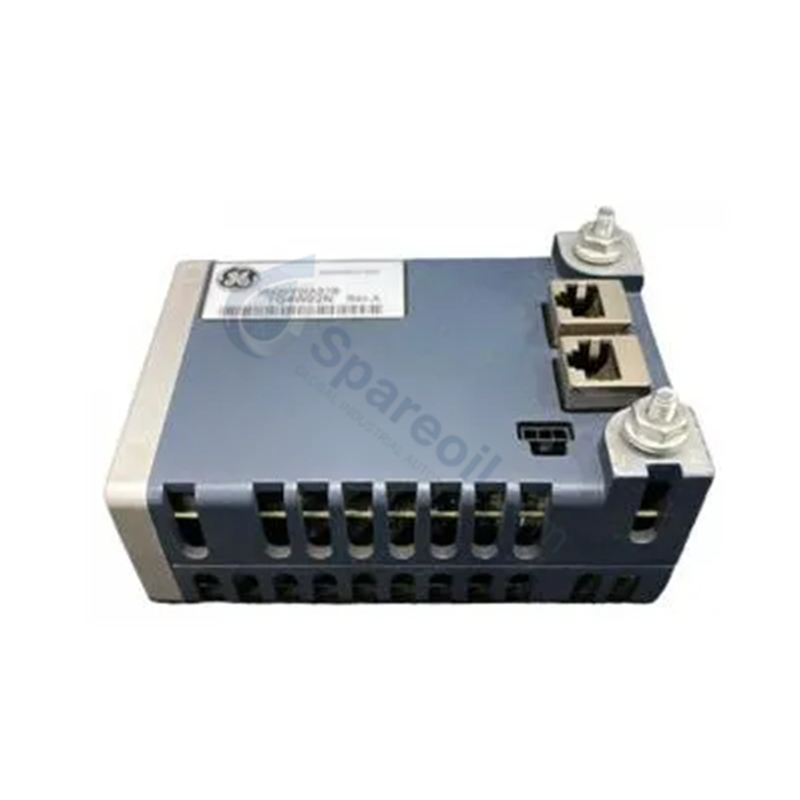

GE IS420YDIAS1B وحدة إدخال/إخراج الاتصال المنفصل Mark VIeS

GE IS420YDIAS1B وحدة إدخال/إخراج الاتصال المنفصل Mark VIeS

التوفر: 10 متوفر في المخزون

يعمل الموديل GE IS420YDIAS1B، والمُدرج أيضًا باسم وحدة الإدخال/الإخراج الرقمية للملامس IS420YDIA، كمكون مادي مخصص لاستشعار الملامس المنفصل وتكييف إشارة...

رمز المنتج: IS420YDIAS1B

Manufacturer: GE Fanuc
Product No.: IS420YDIAS1B
Product Type: وحدات دخل/خرج تلامسية منفصلة
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الموديل GE IS420YDIAS1B، والمُدرج أيضًا باسم وحدة الإدخال/الإخراج الرقمية للملامس IS420YDIA، كمكون مادي مخصص لاستشعار الملامس المنفصل وتكييف إشارة الإدخال ضمن منصات التحكم الآمنة Mark VIeS. تتصل الوحدة باللوحات الطرفية عبر موصل ذي 37 سنًا تيار مستمر، وتستقبل ما يصل إلى 24 مدخل ملامس عبر ثلاثة مستويات جهد قابلة للاختيار. تعمل لوحات الاستحواذ والمعالج الموجودة على اللوحة على تحويل الملامسات الجافة الميدانية وإشارات التغذية الراجعة الخاصة بالطرف إلى صيغة رقمية، ونقل تدفقات البيانات عبر اتصالات إيثرنت ثنائية متكررة من نوع RJ-45.

المواصفات الفنية

المعلمة	المواصفات
الموديل	IS420YDIAS1B
العلامة التجارية	جنرال إلكتريك
بلد المنشأ	الولايات المتحدة الأمريكية
الوزن	0.45 كجم (1.00 رطل)
الأبعاد	8.26 سم × 4.19 سم × 12.10 سم
درجة حرارة التشغيل	-40 إلى 70 درجة مئوية
استهلاك الطاقة	24 فولت تيار مستمر اسمي (موصل طاقة ذو 3 سنون)
السلسلة	Mark VIeS
نوع المنتج	وحدات الإدخال/الإخراج الرقمية للملامسات
قنوات الإدخال	24 مدخل ملامس
العزل الغلفاني	1500 فولت
مرشح رفض التيار المتردد	مرشح إدخال 125 فولت تيار مستمر لرفض التيار المتردد
واجهة الشبكة	موصلات إيثرنت مزدوجة RJ-45
موصل الوحدة	موصل ذو 37 سنًا تيار مستمر
تقنية التركيب السطحي	تصميم للتركيب السطحي
التشخيصات البصرية	مؤشرات LED للطاقة والشبكة وحالة القناة

تواصل ناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة

تدمج الوحدة IS420YDIAS1B لوحة معالج داخلية مشتركة تتولى الاستحواذ الحتمي على الإشارة من طبقة أجهزة الإدخال المخصصة. من خلال معالجة 24 تغييرًا عالي السرعة لحالة الملامس المنفصل محليًا، تعمل البطاقة على تحسين سرعة الاتصال عبر ناقل اللوحة الخلفية وتزيل تذبذب وقت مسح وحدة المعالجة المركزية عبر حلقات شبكة الأمان. يسمح توافق فلاش البرامج الثابتة عبر مراجعات عقدة Mark VIeS بتحجيم كثافة الإدخال/الإخراج ديناميكيًا وتكوين الأجهزة دون تعطيل جلسات شبكة الوحدة المجاورة.

الأسئلة الشائعة

س: كيف يتم تنظيم العزل الغلفاني على قنوات إدخال IS420YDIAS1B؟

ج: تشتمل الوحدة على عزل غلفاني بقوة 1500 فولت بين مدخلات التلامس الميدانية ومنطق المعالج الدقيق الداخلي، مما يحمي شبكات النظام من العابرات الميدانية عالية الجهد.

س: ما هي واجهة الطاقة المطلوبة لتشغيل الوحدة؟

ج: تستقبل اللوحة تغذية طاقة مساعدة بقوة 24 فولت تيار مستمر متصلة عبر قابس طاقة مخصص ذي 3 سنون على هيكل العبوة.

س: ما هي وظيفة مرشح إدخال 125 فولت تيار مستمر على لوحة الاستحواذ؟

ج: يوفر مرشح إدخال RC المدمج رفضًا لجهد التيار المتردد حتى مستويات 125 فولت تيار مستمر، مما يمنع ضوضاء التيار المتردد المستحثة من إحداث تغييرات خاطئة في حالة الاتصال.

إرشادات التركيب الميداني

احتياطات قمع التفريغ الكهروستاتيكي: قم بتوصيل حزام معصم مؤرض للتفريغ الكهروستاتيكي بالمعدن الخاص باللوحة قبل فتح العبوات المحمية من الكهرباء الساكنة أو تركيب الوحدة لتجنب تلف أشباه الموصلات.
توصيل واجهة DC-37: قم بمحاذاة موصل DC-37 الخلفي ذي 37 سنًا بعناية مع رأس اللوحة الطرفية قبل تثبيت مسامير الإبهام القابلة للقفل لضمان اتصال كهربائي قوي.
سلامة التدريع والتأريض: تأكد من توصيل أسلاك تدريع الأسلاك الميدانية بشكل صحيح بقضيب التأريض الموجود على اللوحة الطرفية للحفاظ على أداء العزل الغلفاني بقوة 1500 فولت.
تباعد الغلاف الحراري: حافظ على مسافة لا تقل عن 50 مم فوق وأسفل غلاف الوحدة للسماح بتبريد الحمل الحراري الطبيعي الكافي عبر نطاق درجة حرارة التشغيل من -40 إلى 70 درجة مئوية.
