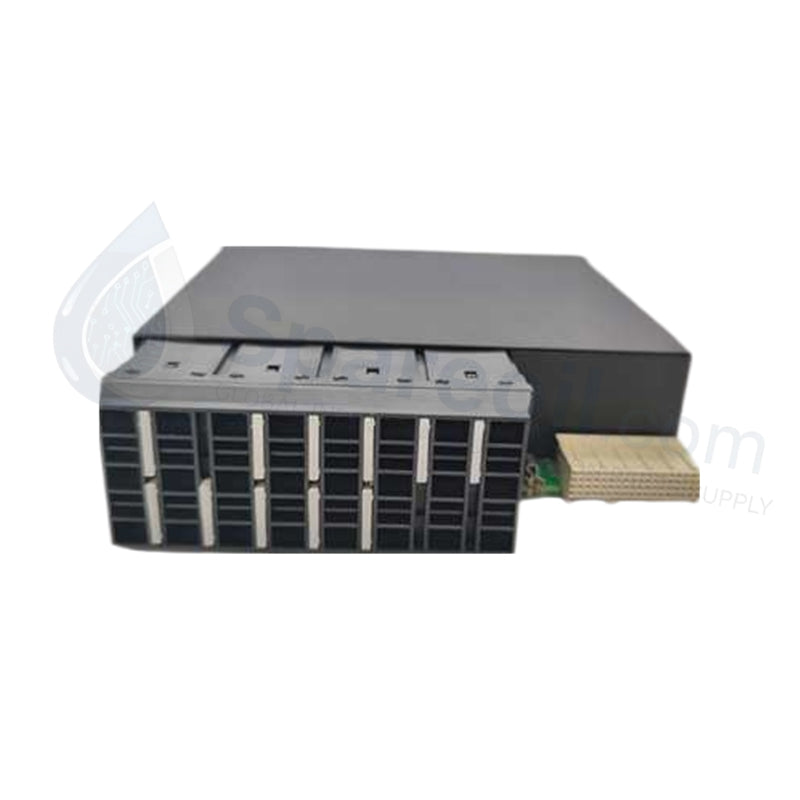

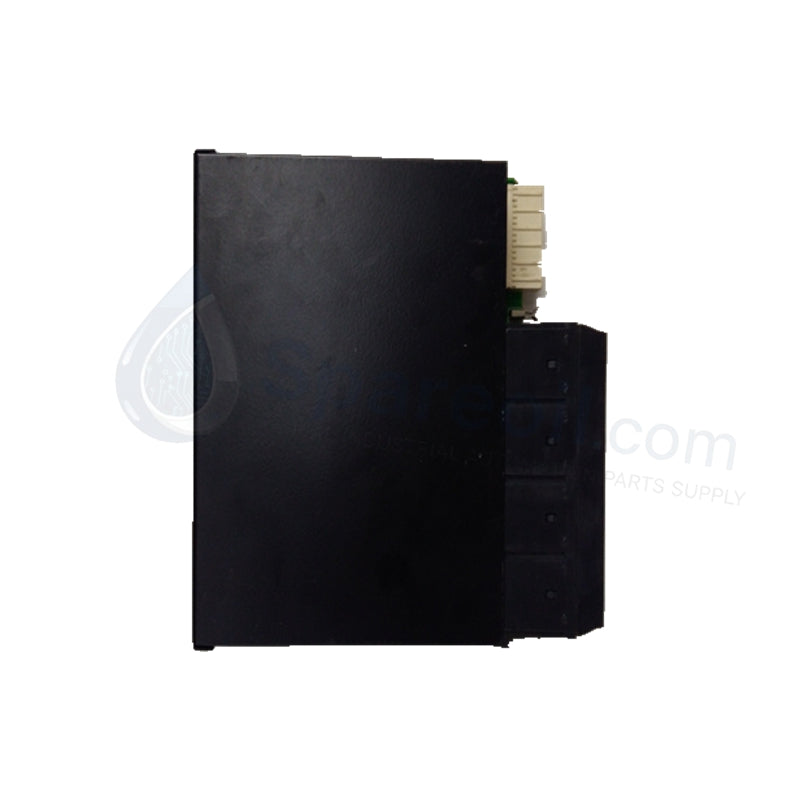

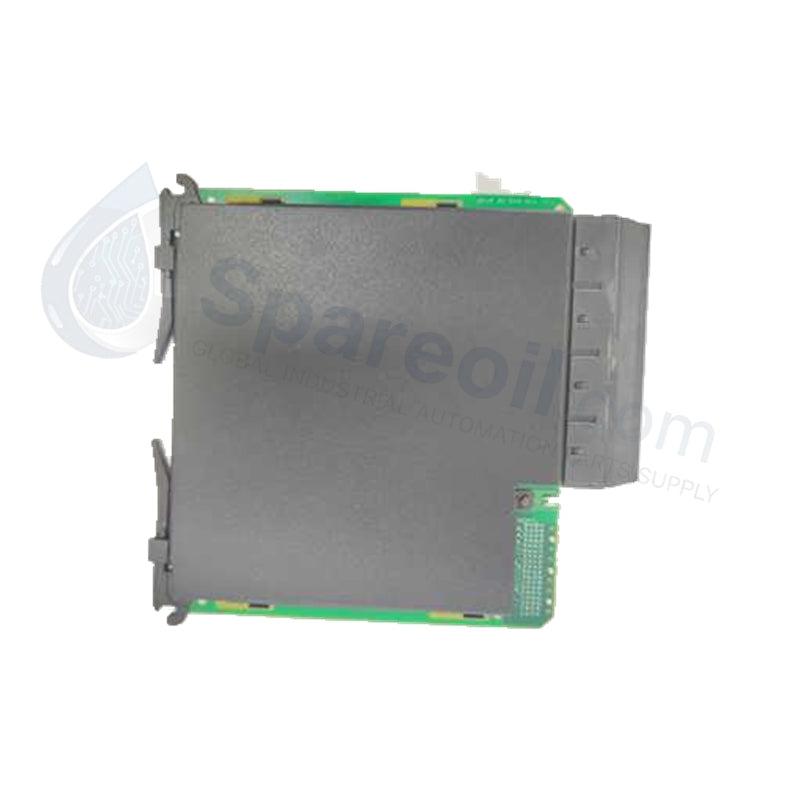

بطاقة مرحل GE UR-6CH بـ 16 مدخل و 8 مخرجات لسلسلة UR

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج يُعدّ GE Multilin UR6CH بمثابة واجهة رقمية عالية الكثافة لعائلة Universal Relay (UR)، بما في ذلك سلسلات B30...

رمز المنتج: UR6CH

Manufacturer: GE Fanuc
Product No.: UR6CH
Product Type: مرحلات الحماية
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يُعدّ GE Multilin UR6CH بمثابة واجهة رقمية عالية الكثافة لعائلة Universal Relay (UR)، بما في ذلك سلسلات B30 وC60 وG60 وT60. تُمكّن هذه الوحدة التوسعية المرحّل من التفاعل مع معدات المحطات الفرعية الأولية عن طريق مراقبة حالة قاطع الدائرة وتنفيذ أوامر الفصل أو الوصل. نحن نوفر هذه الوحدة كمنتج جديد 100% تمامًا، مما يضمن مواصفات المصنع الأصلية للحماية الحيوية ذات الجودة العالية. تسمح بنيتها المعيارية 6U لمُتكاملي الأنظمة بتوسيع سعة الإدخال/الإخراج بدقة لتلبية متطلبات شبكة النقل أو التوزيع.

المواصفات الفنية

يوفر UR6CH مجموعة قوية من المدخلات المعزولة بصريًا ومخرجات المرحلات الثقيلة.

الميزة	المواصفات
نوع الوحدة	توسيع الإدخال/الإخراج الرقمي (ارتفاع رف قياسي 6U)
التوافق	سلسلة GE Multilin UR (C30، C60، D60، F60، G60، L90، T60، إلخ.)
المدخلات الرقمية	16 قناة (معزولة بصريًا)
عتبات الإدخال	قابلة للتكوين ميدانيًا لـ 24 فولت تيار مستمر أو 48 فولت تيار مستمر
مخرجات المرحلات	8 جهات اتصال مرحل Form-C (النوع A)
تصنيف الاتصال	2 أمبير عند 250 فولت تيار متردد / 30 فولت تيار مستمر (مستمر)
قدرة التشغيل والحمل	10 أمبير لمدة 0.2 ثانية
قوة العزل الكهربائي	2 كيلوفولت تيار متردد (الإدخال/الإخراج إلى الأرض / اللوحة الخلفية)
استهلاك الطاقة	5 وات (اسمي)
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية (-4 درجة فهرنهايت إلى +122 درجة فهرنهايت)

المزايا الهندسية

حماية فائقة من التغيرات المفاجئة: يستخدم UR6CH عزلًا بصريًا لجميع قنوات الإدخال الرقمية الـ 16. يمنع هذا الفصل المادي التغيرات المفاجئة عالية الجهد والتداخل الكهرومغناطيسي (EMI) من ساحة المحطة الفرعية من الوصول إلى وحدة المعالجة المركزية للمرحل، مما يحافظ على سلامة المنطق أثناء ظروف الأعطال.
معالجة تلامسات الخدمة الشاقة: تتميز مخرجات المرحلات الثمانية من نوع Form-C بتصنيف "تشغيل وحمل" يبلغ 10 أمبير. يسمح هذا للوحدة بالتعامل مع تيارات الاندفاع العالية المطلوبة لتشغيل المرحلات المساعدة الثقيلة أو لفائف الفصل دون لحام التلامسات أو التدهور المبكر.
تصميم معياري قابل للتبديل السريع: تُثبت الوحدة مباشرة في هيكل Universal Relay، مما يدعم التوسع السريع في الموقع. تقلل هذه الوحدة من متوسط وقت الإصلاح (MTTR) لأنه يمكن للفنيين استبدال أو ترقية بطاقات الإدخال/الإخراج دون تفكيك هيكل المرحل بالكامل أو إعادة توصيل اللوحة الخلفية.
مرونة قابلة للتكوين في الموقع: يمكن للمهندسين تكييف المدخلات الرقمية الـ 16 مع فولتيات بطارية مختلفة (24 فولت أو 48 فولت). تتيح هذه المرونة استخدام قطعة غيار UR6CH واحدة لخدمة مناطق متعددة من المحطة الفرعية بمعايير تزويد DC مختلفة.

الأسئلة الشائعة

هل يمكنني تثبيت UR6CH في أي فتحة من هيكل Universal Relay؟

يتميز هيكل سلسلة UR بفتحات محددة مخصصة لوحدات الإدخال/الإخراج (عادةً الفتحات من F إلى M، اعتمادًا على الطراز). تحقق دائمًا من التكوين المادي المحدد لمرحلك وسعة وحدة المعالجة المركزية عبر برنامج EnerVista قبل إدخال الوحدة.
كيف أقوم بتكوين عتبات جهد الإدخال لإعدادات 24 فولت أو 48 فولت؟

يمكنك تكوين عتبات الإدخال من خلال موصلات الأجهزة الموجودة على لوحة الوحدة أو عبر إعدادات البرامج في أداة EnerVista UR Setup. يضمن التكوين الصحيح أن يميز المرحل بدقة بين إشارة "عالية" و "ضوضاء" على ناقل التيار المستمر.
هل يوفر مخرج "Form-C" تلامسات مفتوحة عادة ومغلقة عادة؟

نعم. توفر كل من مخرجات Form-C الثمانية مجموعة تلامس تبديل (مشترك، مفتوح عادة، ومغلق عادة). يتيح لك هذا استخدام الوحدة لكل من التحكم المباشر ومنطق التعشيق في آن واحد.
هل هذه الوحدة متوافقة مع وحدات Multilin الأقدم ذات 4U؟

لا. UR6CH هي وحدة بارتفاع 6U مصممة خصيصًا لهيكل Universal Relay القياسي 6U. لن تتناسب ماديًا أو تتفاعل مع المعدات القديمة ذات ارتفاع 4U.
