الوصف

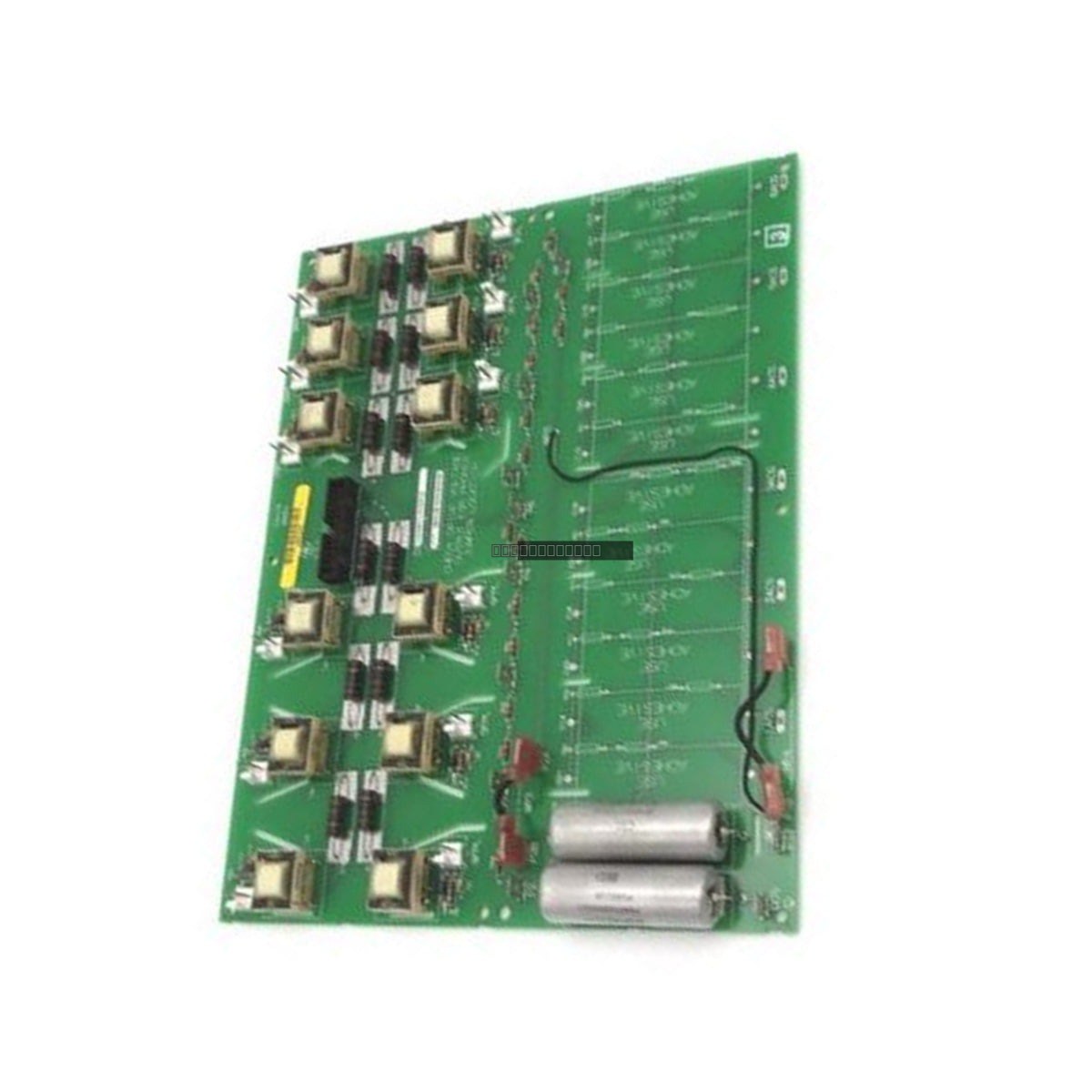

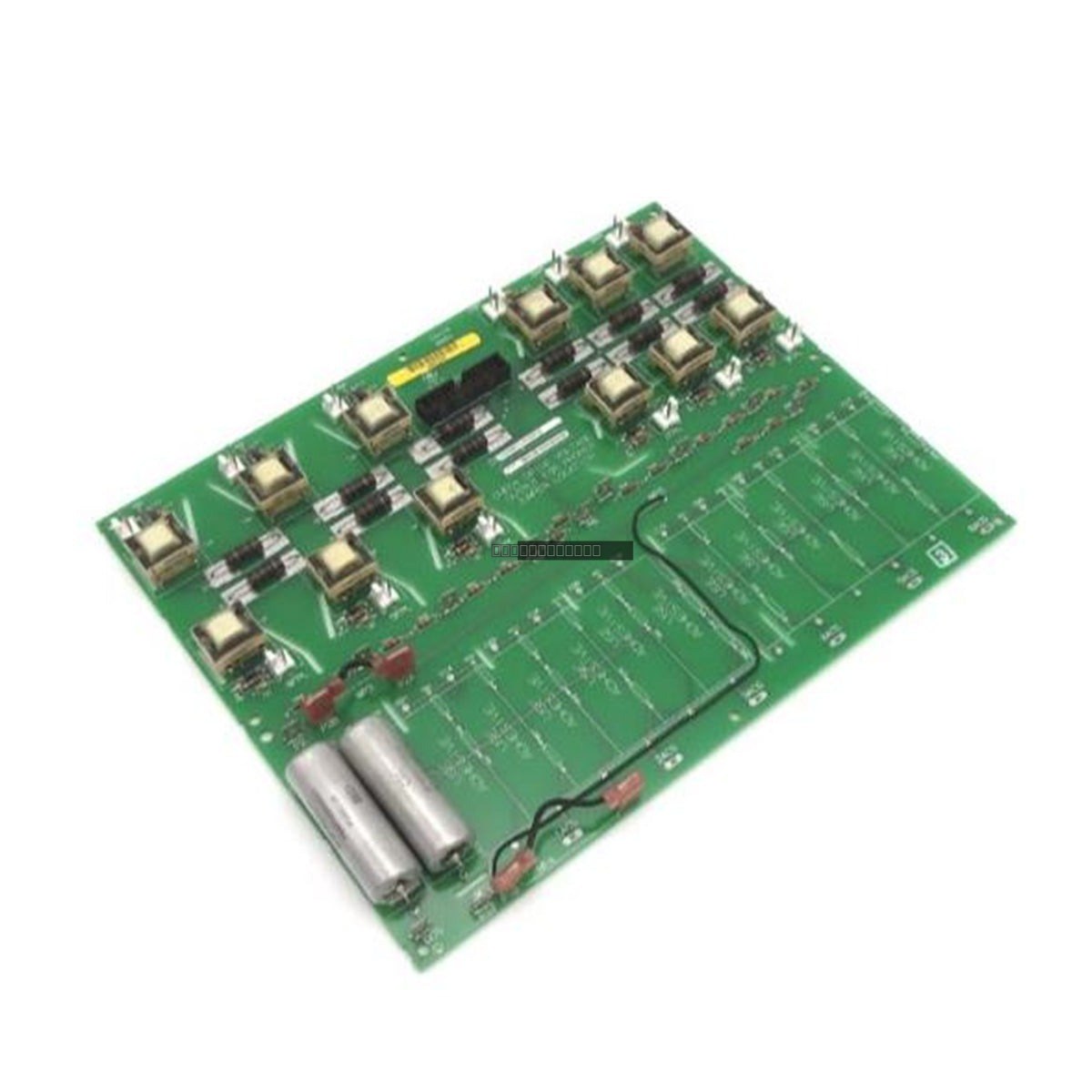

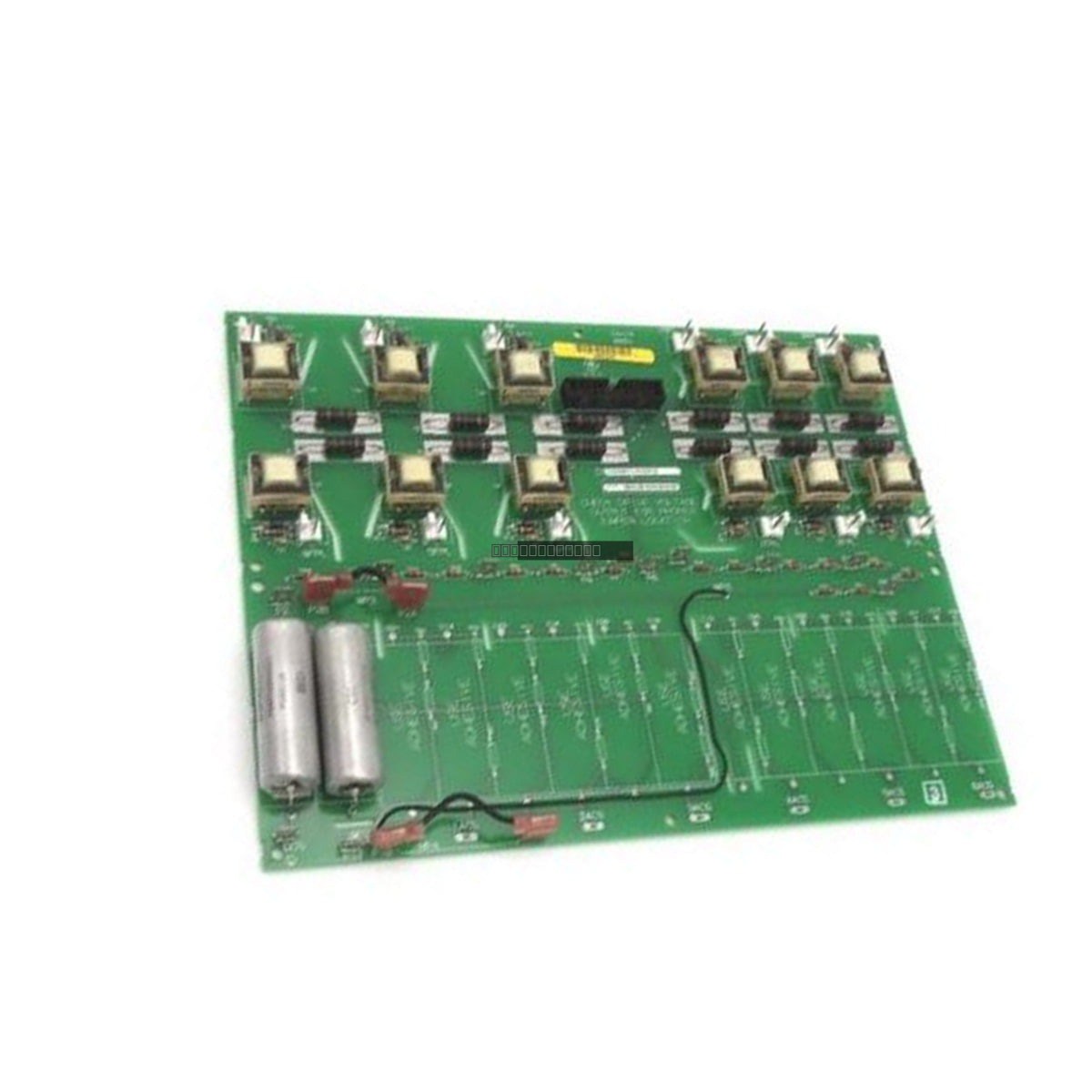

DS200PCCAG9A هو بطاقة توصيل طاقة (PCCA) صممتها GE Fanuc لسلسلة التحكم بالإثارة EX2000. تعمل هذه الوحدة كواجهة أساسية بين الدوائر الرقمية للتحكم في المشغل وجسر طاقة SCR. وهي مصممة لتحويل إشارات مصفوفة البوابات 5 فولت إلى نبضات دفع البوابات عالية المستوى المطلوبة لتحويل الطاقة الأمامي والعكسي. تم تحسين اللوحة خصيصًا لوحدات التحكم ذات القدرة الحصانية المنخفضة إلى المتوسطة وتتضمن دوائر مخمد مدمجة لقمع عابر الجهد عبر خطوط التيار المتردد وحافلات التيار المستمر، مما يحمي المكونات أشباه الموصلات الحساسة.
الميزات
- عزل دفع البوابة: تستخدم محولات النبض لتوفير فصل إشارة قوي بين منطق التحكم ومراحل الطاقة.
- دوائر متكاملة: تتميز باثني عشر قناة ترحيل ودوائر مضخم نبض بوابة مخصصة باستخدام تقنية التثبيت السطحي (SMT).
- تنظيم الجهد: منظم مدمج يحافظ على طاقة 5 فولت مستقرة لعمليات منطق مصفوفة البوابات.
- الحماية من العابر: دوائر المخمد المدمجة تخفف من ارتفاعات الجهد، مما يعزز موثوقية جسر الطاقة.
التطبيقات
يتم نشر DS200PCCAG9A على نطاق واسع في البيئات الصناعية التي تتطلب تحكمًا دقيقًا في الإثارة، بما في ذلك معالجة المعادن، وعمليات التعدين، ومرافق توليد الطاقة. إنه مكون أساسي للحفاظ على تحويل طاقة مستقر وتقليل وقت تعطل النظام في أنظمة تشغيل EX2000.
المواصفات الفنية
| الموديل | DS200PCCAG9A |
| السلسلة | EX2000 Excitation |
| نوع المنتج | بطاقة توصيل الطاقة (PCCA) |
| متطلبات الطاقة | +5 VDC، 6 A |
| الجهد الإضافي | 28 VDC |
| قنوات الترحيل | 12 |
| درجة حرارة التشغيل | -30 إلى +65 درجة مئوية |
| الواجهة | دفع بوابة محول النبض |
| المرجع اليدوي | GEH-6005 |
إرشادات التثبيت
- إيقاف التشغيل: تأكد من فصل جميع طاقة النظام قبل تركيب أو إزالة لوحة PCCA لمنع التلف الكهربائي.
- احتياطات التفريغ الكهروستاتيكي (ESD): تعامل مع اللوحة باستخدام تدابير الحماية المناسبة من التفريغ الكهروستاتيكي (ESD)، حيث تحتوي الوحدة على مكونات حساسة مثبتة على السطح.
- التثبيت: تأكد من تثبيت البطاقة بالكامل في فتحة رف EX2000 المخصصة للحفاظ على اتصال كهربائي موثوق.
- البيئة: تحقق من أن بيئة التشغيل تظل ضمن النطاق المحدد من -30 إلى +65 درجة مئوية لمنع التدهور الحراري.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ DS200PCCAG9A؟
تعمل DS200PCCAG9A كبطاقة واجهة تحول إشارات التحكم الرقمية منخفضة المستوى إلى نبضات دفع بوابة عالية المستوى لجسر طاقة SCR في أنظمة إثارة EX2000.
هل هذه اللوحة متوافقة مع جميع مشغلات EX2000؟
يشير الرقم G (G9A) إلى تكوين معين. تعتمد التوافقية على جهد النظام، وحجم الإطار، وما إذا كان النظام متجددًا أم غير متجدد. تحقق دائمًا من متطلبات نظامك مقابل الدليل GEH-6005.
