وحدة بنتلي نيفادا 3500/23E 285690-01 TDI

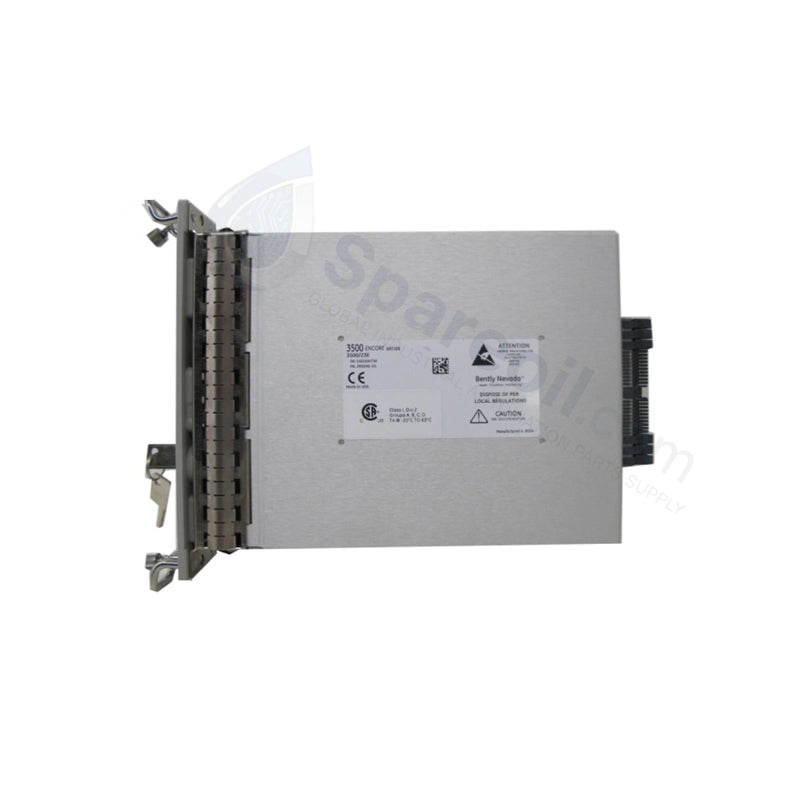

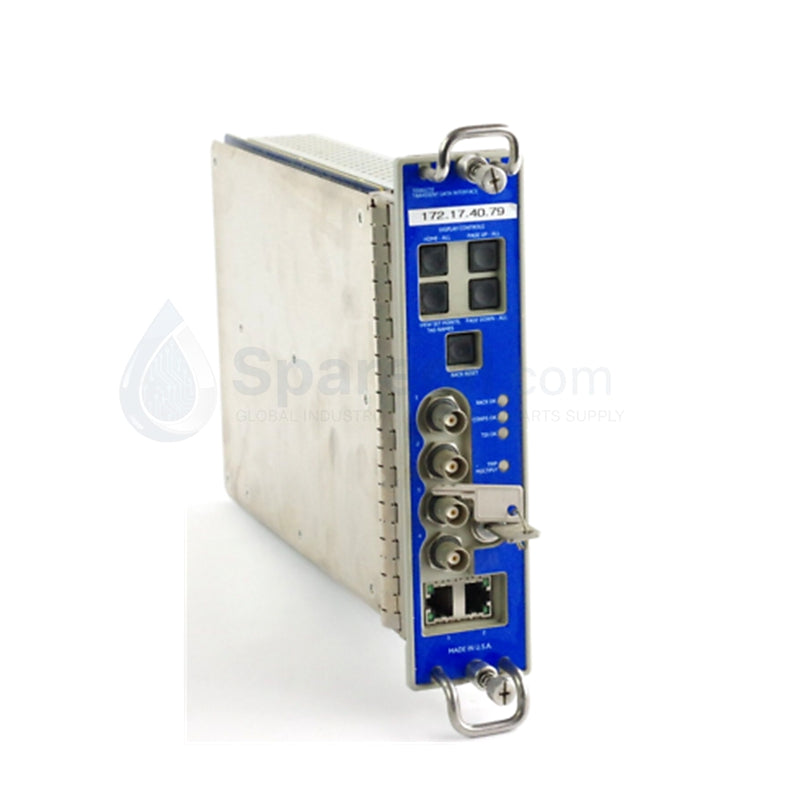

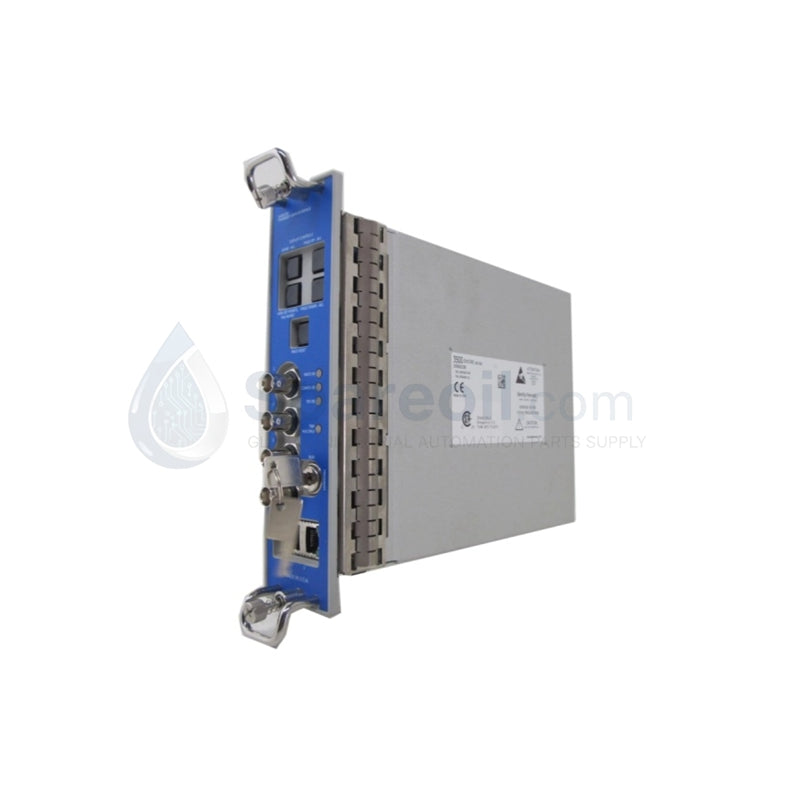

بطاقة TDI عالية السرعة 285690-01 من بنتلي نيفادا 3500/23E

بطاقة TDI عالية السرعة 285690-01 من بنتلي نيفادا 3500/23E

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج يُعد Bently Nevada 3500/23E (285690-01) بوابة الاتصال الأساسية لنظام 3500 Machinery Protection System. يُعرف هذا الوحدة النمطية بواجهة بيانات...

رمز المنتج: 3500/23E

Manufacturer: Bently Nevada
Product No.: 3500/23E
Product Type: وحدة واجهة البيانات العابرة
Product Origin: USA
Payment:T/T, Western Union
Weight: 1800g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يُعد Bently Nevada 3500/23E (285690-01) بوابة الاتصال الأساسية لنظام 3500 Machinery Protection System. يُعرف هذا الوحدة النمطية بواجهة بيانات العابرة (TDI)، وتعمل كجسر بين رف المراقبة ومنصات التشخيص الخارجية مثل System 1. على عكس بطاقات الواجهة القياسية، يلتقط 3500/23E بيانات شكل الموجة عالية الدقة أثناء الأحداث المستقرة والعابرة (بدء التشغيل والتوقف التدريجي)، مما يوفر البيانات الخام اللازمة لتحليل ديناميكيات الدوار المتقدمة. نوفر هذه الوحدة النمطية كـ جديدة 100% وأصلية، مما يضمن أن منشأتك تستخدم أحدث إمكانيات المعالجة المحسّنة لحماية الآلات الحيوية.

المواصفات الفنية

الميزة	المواصفات
النموذج / رقم الجزء	3500/23E / 285690-01
معدل أخذ عينات البيانات	حتى 4 كيلوهرتز (التقاط شكل الموجة عالي الدقة)
أنواع البيانات	ثابت (DC)، ديناميكي (AC)، وعابر
واجهات الشبكة	مزدوج 10/100 Base-T إيثرنت (RJ-45)
البروتوكولات المدعومة	Modbus TCP/IP, Modbus RTU, Ethernet TCP/IP
التهيئة المحلية	منفذ USB (اللوحة الأمامية)
درجة حرارة التشغيل	-30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت)
الوزن	1.8 كجم (3.97 رطل)
التكرار	يدعم تكوين TDI المزدوج

المزايا الهندسية

بث تشخيصي عالي الدقة: يبث 3500/23E بيانات شكل موجة ديناميكية مستمرة، مما يسمح للمهندسين بإنشاء رسوم بيانية للمدار، وتحليل الطيف، وأشكال موجية تعتمد على الوقت. تحدد هذه الإمكانية الأسباب الجذرية مثل عدم توازن الدوار، وعدم المحاذاة، وتآكل المحامل قبل أن تؤدي إلى فشل كارثي.
قوة معالجة محسّنة: تتميز أجهزة 285690-01 بمعالج مطور مقارنة بـ 3500/22 الأصلي. يتيح ذلك معالجة بيانات أسرع وتعاملاً أكثر قوة مع طلبات الاتصال المتزامنة عبر Modbus و System 1.
تحمل أعطال الشبكة: تدعم منافذ الإيثرنت المزدوجة Device Level Ring (DLR) وتكوينات الشبكة المتكررة. هذا يمنع فشل كابل واحد من حجب بيانات صحة الآلات الحيوية عن غرفة التحكم.
إدارة النظام المتكاملة: تدير TDI تهيئة الرف 3500 بالكامل. تقوم بتخزين تهيئة الرف وتسهل دمج وحدات المراقبة الفردية مع أنظمة DCS و PLC على مستوى المصنع عبر Modbus TCP/IP.

تفصيل رقم الجزء: 3500/23E

الخيار	الوصف
3500/23E	وحدة واجهة بيانات عابرة
285690-01	الوحدة الرئيسية (إصدار المعالج المحسّن)
149986-01	وحدة الإدخال/الإخراج الاحتياطية 10Base-T/100Base-TX (خلفي)
149992-01	كابل USB احتياطي (ملحق نموذجي)

الأسئلة الشائعة

كيف يحسن 3500/23E من وحدة RIM 3500/22 الأقدم؟

يجمع 3500/23E وظائف وحدة واجهة الرف (RIM) مع إمكانيات جمع البيانات لمعالج الاتصالات. يوفر معدلات أخذ عينات بيانات أعلى بكثير (4 كيلوهرتز) ويدعم بشكل طبيعي اتصالات الإيثرنت للتكامل المباشر مع برنامج التشخيص Bently Nevada System 1.

هل يمكنني استبدال 3500/22 بـ 3500/23E في رف موجود؟

نعم. يتوافق 3500/23E مع الإصدارات السابقة ويناسب نفس فتحة "TDI/RIM" المخصصة (الفتحة 1، بجوار مصادر الطاقة). ومع ذلك، يجب عليك تحديث تهيئة الرف باستخدام برنامج تهيئة الرف 3500 للتعرف على الأجهزة الجديدة وميزات الاتصال الموسعة.

هل تتطلب هذه الوحدة وحدة إدخال/إخراج منفصلة؟

نعم. يتكون 3500/23E من الوحدة الرئيسية (285690-01) المثبتة في مقدمة الرف ووحدة إدخال/إخراج مقابلة مثبتة في الخلف. توفر وحدة الإدخال/الإخراج الخلفية منافذ الإيثرنت الفعلية ووصلات التسلسل المطلوبة لتوصيلات الأسلاك الميدانية.

ما هي وظيفة منفذ USB الموجود في اللوحة الأمامية؟

يسمح منفذ USB بالتهيئة المحلية "التوصيل والتشغيل". يمكن للفني توصيل كمبيوتر محمول مباشرة بالجزء الأمامي من الرف لتحميل أو تنزيل إعدادات التهيئة دون الحاجة إلى الوصول إلى توصيلات الأسلاك الخلفية أو شبكة المصنع.
