IC200ALG266 GE Fanuc VersaMax ورقة البيانات والدليل الفني

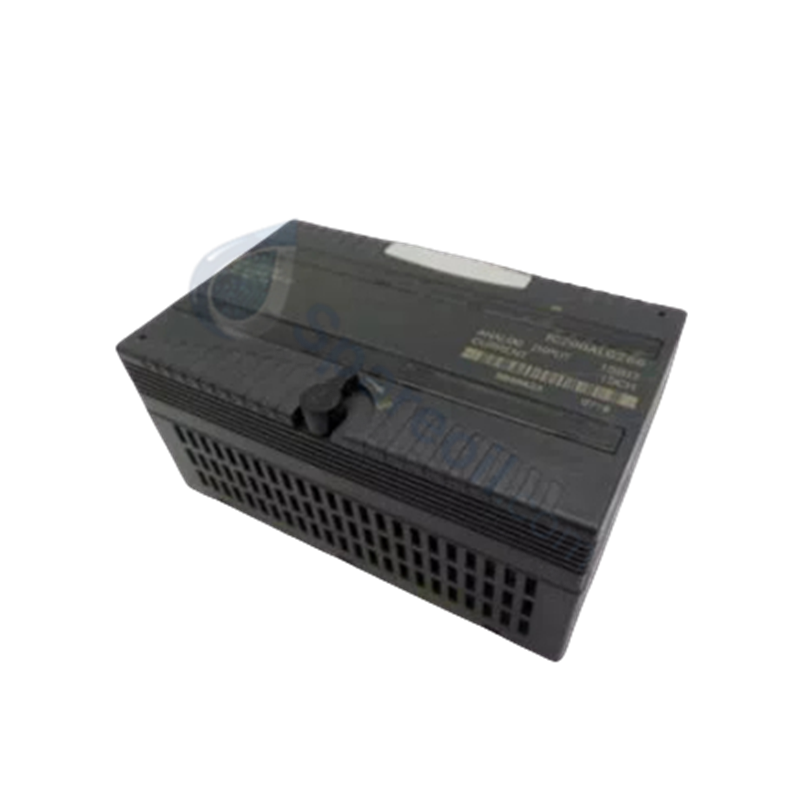

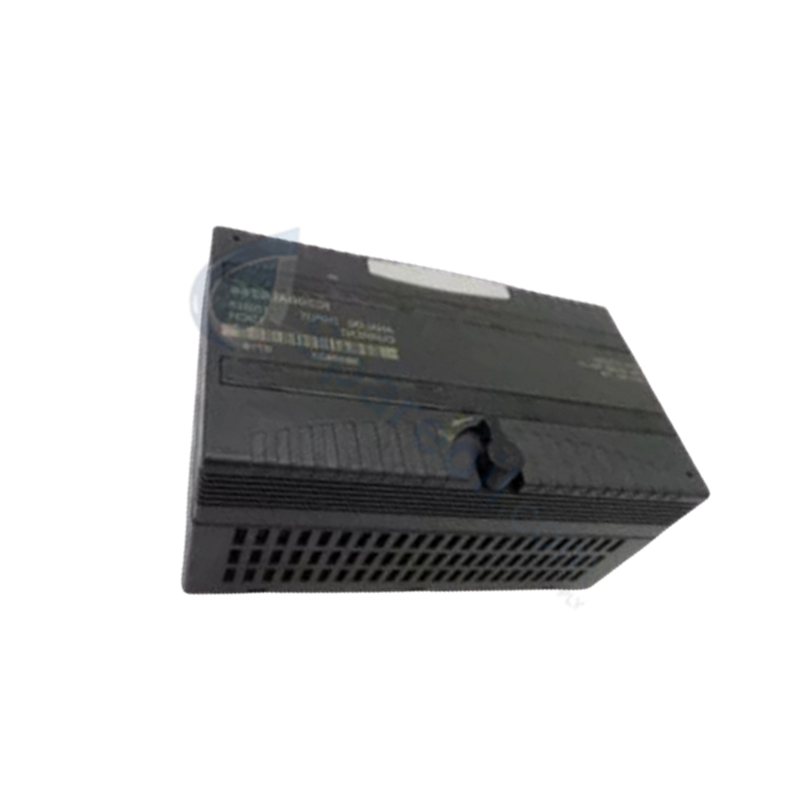

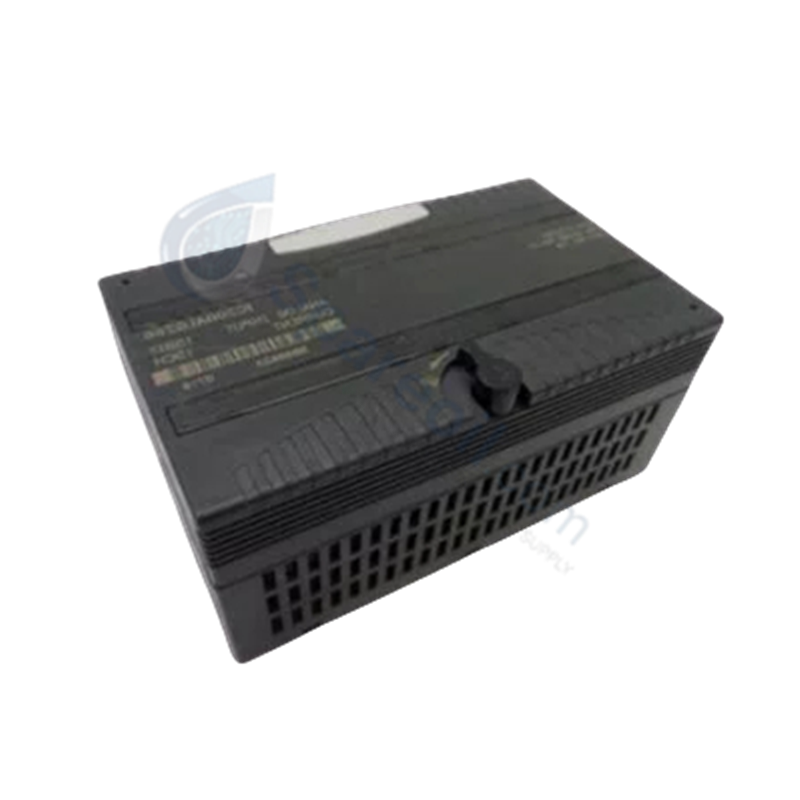

وحدة الإدخال التناظرية IC200ALG266 GE Fanuc VersaMax

وحدة الإدخال التناظرية IC200ALG266 GE Fanuc VersaMax

التوفر: 10 متوفر في المخزون

يعمل GE Fanuc IC200ALG266، والمدرج أيضًا تحت اسم IC200ALG266 وحدة الإدخال التناظري، كمكون مادي مخصص لاكتساب الإشارات التناظرية متعددة القنوات...

رمز المنتج: IC200ALG266

Manufacturer: GE Fanuc
Product No.: IC200ALG266
Product Type: وحدات الإدخال التناظرية
Product Origin: USA
Payment:T/T, Western Union
Weight: 110g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل GE Fanuc IC200ALG266، والمدرج أيضًا تحت اسم IC200ALG266 وحدة الإدخال التناظري، كمكون مادي مخصص لاكتساب الإشارات التناظرية متعددة القنوات ضمن منصات VersaMax PLC.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	IC200ALG266
العلامة التجارية	GE Fanuc Emerson
المنشأ	الولايات المتحدة الأمريكية / متعدد
الوزن	0.11 كجم (0.25 رطل)
الأبعاد	عرض وحدة VersaMax بفتحة واحدة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	150 مللي أمبير كحد أقصى من لوحة توصيل 5 VDC
عدد قنوات الإدخال	15 قناة أحادية الطرف (مجموعة واحدة)
نطاق جهد الإدخال الاسمي	-10 VDC إلى +10 VDC
الدقة التناظرية	15 بت (0.3125 مللي فولت لكل عداد)
مقاومة الإدخال	100 ألف أوم
الدقة	+/-0.3% نموذجي، +/-1% كحد أقصى من النطاق الكامل
معدل تحديث القناة	7.5 مللي ثانية كحد أقصى
استجابة المرشح	32 هرتز +/-20% (تردد زاوية 3dB)
تصنيف العزل	250 VAC مستمر؛ 1500 VAC لمدة دقيقة واحدة
حالة التشخيص	مؤشر LED لحالة التشغيل؛ كشف خطأ محول A/D

سرعة الاتصال بحافلة اللوحة الخلفية وقياس كثافة الإدخال/الإخراج

يوفر IC200ALG266 قياسًا عاليًا لكثافة الإدخال/الإخراج من خلال دمج 15 قناة إدخال جهد تناظري أحادي الطرف في عامل شكل مدمج ذي فتحة واحدة. تحافظ منطق واجهة الحافلة على سرعة اتصال مثالية لحافلة اللوحة الخلفية أثناء تحديثات فحص وحدة المعالجة المركزية، حيث تنقل العدادات الرقمية بمعدل 7.5 مللي ثانية عبر جميع القنوات. يعمل الجهاز مباشرة من مصدر اللوحة الخلفية 5 VDC دون الحاجة إلى طاقة خارجية، ويحافظ على توافق ذاكرة الفلاش للبرامج الثابتة عبر رفوف وحدة المعالجة المركزية VersaMax ويدعم سلوكيات حالة الخطأ القابلة للتكوين عند فقدان الاتصال.

الأسئلة الشائعة

س: ما هو مصدر الطاقة المطلوب لتشغيل قنوات الإدخال التناظرية IC200ALG266؟

ج: تعمل الوحدة حصريًا على طاقة 5 VDC المستمدة مباشرة من اللوحة الخلفية لـ VersaMax PLC (حتى 150 مللي أمبير كحد أقصى) ولا تتطلب أي مصدر طاقة خارجي.

س: كيف تتعامل الوحدة مع أخطاء تحويل الإشارة والتشخيصات؟

ج: تراقب التشخيصات الداخلية محول A/D. إذا تجاوز خرج النطاق الكامل بنسبة تزيد عن 6%، يتم الإبلاغ عن خطأ في التحويل إلى وحدة المعالجة المركزية للإشارة إلى جودة رديئة.

إرشادات التركيب الميداني

تثبيت الناقل الخلفي: قم بمحاذاة الوحدة مع فتحة حامل الإدخال/الإخراج المخصصة لـ VersaMax واضغط بقوة حتى يتم تثبيت آلية القفل بإحكام مع موصل اللوحة الخلفية.
تغليف خط الإشارة: استخدم موصلات مجدولة ومحمية لجميع أسلاك الإدخال التناظرية من -10 VDC إلى +10 VDC. قم بتوجيه خطوط الإشارة التناظرية بشكل منفصل عن خطوط التيار المتردد عالية الجهد والأحمال الاستقرائية لقمع التداخل.
إنهاء درع التأريض: قم بتوصيل دروع كبل الإشارة بطرف تأريض الناقل أو قضيب التأريض الواقي عند نقطة واحدة لمنع حلقات التأريض والحفاظ على سلامة عزل 1500 VAC.
