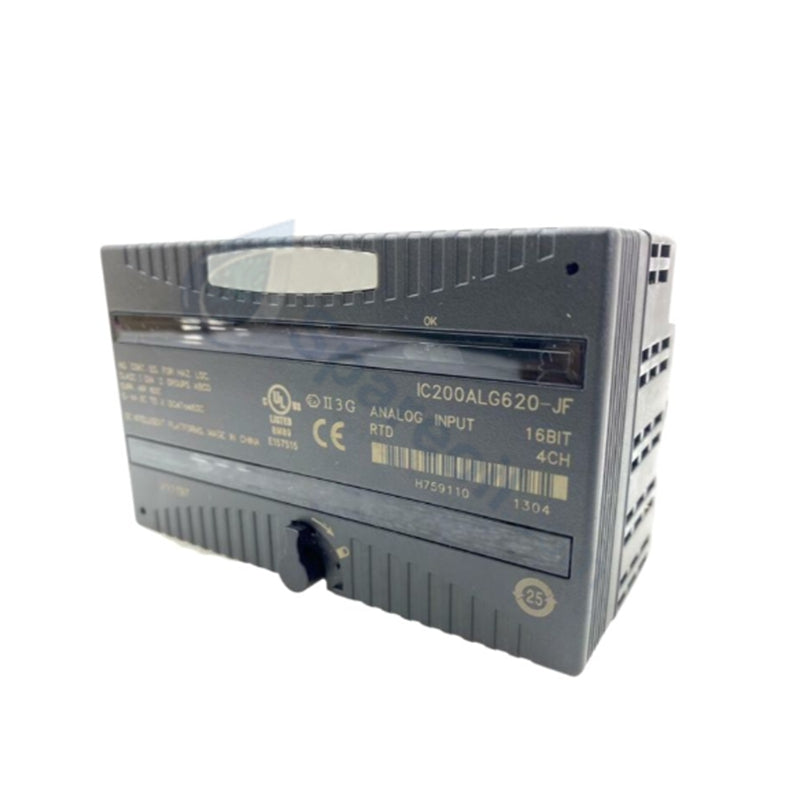

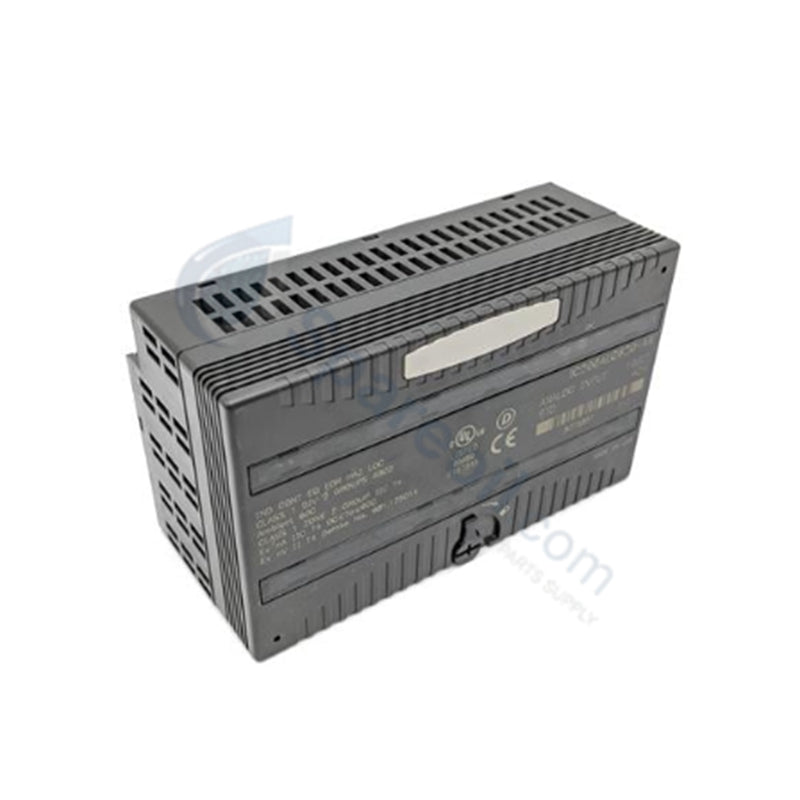

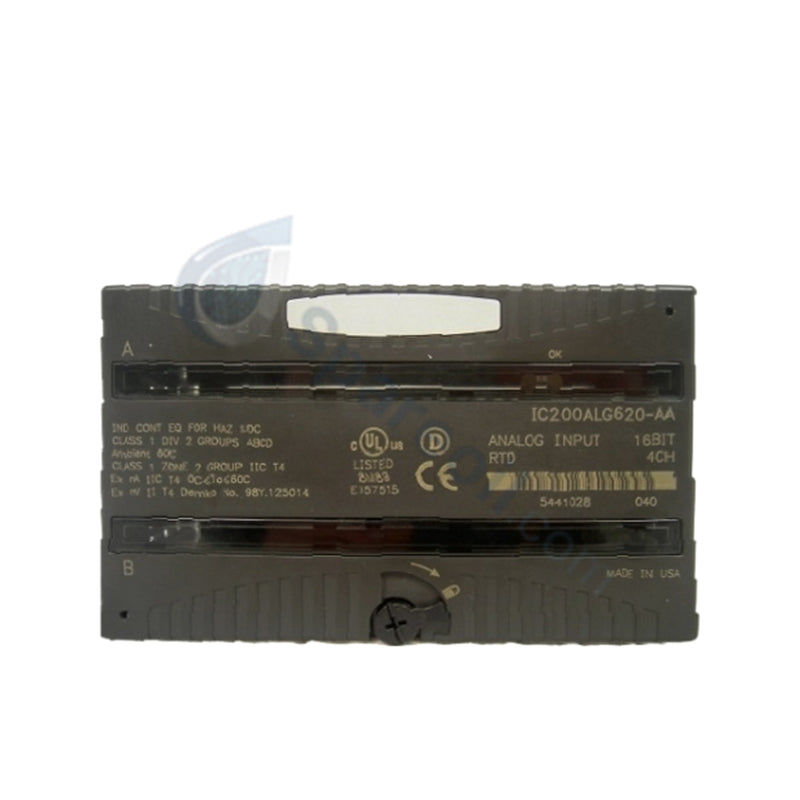

تم تكوين وحدة GE Fanuc IC200ALG620 (وحدة الإدخال التناظرية IC200ALG620) لقياس درجة الحرارة عالية الدقة وتحويل إشارة المقاومة في منصات نظام VersaMax، وتوفر هذه الوحدة تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تستوعب الوحدة 4 قنوات إدخال RTD/مقاومة باستخدام محولات تناظرية رقمية (ADCs) مخصصة 16 بت لكل قناة لربط مستشعرات RTD ثلاثية الأسلاك ورباعية الأسلاك أو نطاقات المقاومة المباشرة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC200ALG620 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.88 رطل (0.40 كجم) |
| الأبعاد | مساحة وحدة VersaMax ذات فتحة واحدة |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 125 مللي أمبير كحد أقصى عند ناقل 5 فولت تيار مستمر؛ 125 مللي أمبير عند ناقل 3.3 فولت تيار مستمر |
| قنوات الإدخال | 4 نقاط RTD / قنوات إدخال مقاومة |
| الدقة | 16 بت (15 بت بالإضافة إلى إشارة) |
| أنواع RTD المتوافقة | البلاتين (25، 100، 1000 أوم)؛ النحاس (10، 50، 100 أوم)؛ النيكل (100، 120 أوم)؛ النيكل/الحديد (604 أوم) |
| نطاقات إدخال المقاومة | 0-500 أوم؛ 0-3000 أوم |
| تكوينات الأسلاك | RTD بثلاثة أسلاك وأربعة أسلاك |
| أقصى مقاومة للرصاص | 5 أوم لكل رصاص |
| معدل تحديث القناة | 210 مللي ثانية عند 60 هرتز؛ 230 مللي ثانية عند 50 هرتز |
| دقة القياس | +/-0.15% على المقاومة؛ +/-0.15% على درجة حرارة RTD (عند 25 درجة مئوية) |
| حساسية درجة الحرارة | +/-0.004% من القراءة؛ +/-1.5 ميكرو فولت لكل درجة مئوية (بالإشارة إلى الإدخال) |
| العزل | 250 فولت تيار متردد (إدخال إلى منطق)، 1500 فولت تيار متردد لمدة دقيقة واحدة (إدخال إلى إطار) |
| مؤشرات الحالة | مؤشر LED لـ FLD PWR، مؤشر LED لـ OK |
سرعة الاتصال بناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة
تقوم الوحدة بتنفيذ عمليات نقل البيانات الداخلية عبر ناقل اللوحة الخلفية المنطقي VersaMax 5 فولت تيار مستمر و 3.3 فولت تيار مستمر، وتسحب ما يصل إلى 125 مللي أمبير من كلتا قضيبتي الإمداد. يتم إنشاء قيم التحويل الرقمي بمعدل تحديث للقناة يبلغ 210 مللي ثانية عند تردد مرشح 60 هرتز أو 230 مللي ثانية عند تردد مرشح 50 هرتز. تقوم البرامج الثابتة التشخيصية المدمجة بالإبلاغ المستمر عن ظروف مستوى القناة — بما في ذلك RTD المفتوح، وقصر الدائرة، ونقص النطاق، وتجاوز النطاق، وخطأ تخزين الذاكرة غير المتطايرة، وخطأ الأسلاك، والإنذارات العالية/المنخفضة — مباشرة إلى وحدة التحكم الرئيسية لوحدة المعالجة المركزية. تشير مؤشرات LED في اللوحة الأمامية إلى دورات تشغيل الوحدة، وتحديثات البرامج الثابتة، والتشغيل العادي، وحالات الأعطال.
الأسئلة المتداولة
س: ما هي تكوينات أسلاك RTD التي تدعمها IC200ALG620؟
ج: تدعم الوحدة بشكل مباشر ترتيبات أسلاك مستشعر RTD بثلاثة أسلاك وأربعة أسلاك بحد أقصى للمقاومة المسموح بها للسلك تبلغ 5 أوم لكل سلك.
س: كيف يبلغ مؤشر LED "OK" عن حالات التشغيل والتشخيص؟
ج: يشير مؤشر LED "OK" الأخضر الثابت إلى تشغيل طبيعي وطاقة لوحة خلفية، ويشير الوميض الأخضر إلى تحديث البرامج الثابتة أو وضع التمهيد، ويشير العنبر الثابت إلى خطأ تشخيصي نشط في الوحدة.
س: ما هي متطلبات سحب التيار من اللوحة الخلفية لهذه الوحدة؟
ج: تسحب الوحدة حد أقصى قدره 125 مللي أمبير عند خرج 5 فولت تيار مستمر و 125 مللي أمبير عند خرج 3.3 فولت تيار مستمر من اللوحة الخلفية للنظام.
إرشادات التثبيت الميداني
- قم بتركيب الوحدة بإحكام في الفتحة المخصصة لحامل VersaMax قبل توصيل أسلاك المستشعر الميدانية.
- تأكد من إيقاف تشغيل طاقة اللوحة الخلفية للنظام قبل تثبيت الوحدة أو إزالتها.
- قم بتوجيه كابلات RTD الميدانية ذات الثلاثة أسلاك أو الأربعة أسلاك باستخدام أسلاك مجدولة ومحمية لتقليل التداخل الكهرومغناطيسي الخارجي.
- حافظ على توازن الأسلاك عبر توصيلات RTD وتأكد من أن مقاومة الأسلاك لا تتجاوز 5 أوم لكل سلك.
- قم بتأريض دروع كابل الإشارة إلى شريط التأريض في الخزانة أو وصلة درع الحامل.
