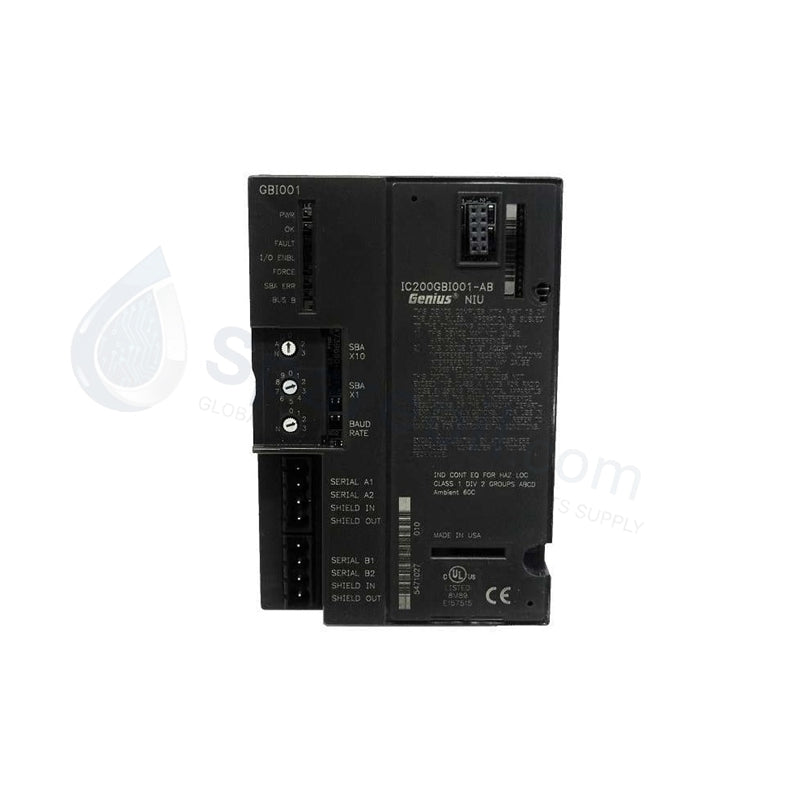

وحدة واجهة جي إي فانوك جينيوس IC200GBI001

وحدة واجهة جي إي فانوك جينيوس IC200GBI001 | مخزون جديد

التوفر: 10 متوفر في المخزون

وحدة واجهة شبكة GE Fanuc IC200GBI001 Versamax Genius تعمل وحدة GE Fanuc IC200GBI001، والمصنفة أيضًا باسم وحدة واجهة الشبكة Genius...

رمز المنتج: IC200GBI001

Manufacturer: GE Fanuc
Product No.: IC200GBI001
Product Type: وحدات واجهة الشبكة
Product Origin: USA
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة شبكة GE Fanuc IC200GBI001 Versamax Genius

تعمل وحدة GE Fanuc IC200GBI001، والمصنفة أيضًا باسم وحدة واجهة الشبكة Genius IC200GBI001-GJ، كمكون مادي مخصص لتبادل بيانات الإدخال/الإخراج البعيدة الموزعة ضمن شبكات Genius Bus.

المواصفات الفنية

المعلمة	المواصفات
النموذج	IC200GBI001 (رقم الجزء: IC200GBI001-GJ)
العلامة التجارية	GE Fanuc (إيمرسون)
المنشأ	الولايات المتحدة الأمريكية
بروتوكول الشبكة	Genius Bus (تمرير الرمز، تكوين Master/Slave)
سعة الإدخال/الإخراج المنفصلة	1024 مدخلًا / 1024 مخرجًا كحد أقصى لكل عقدة
ذاكرة الإدخال/الإخراج التناظرية	128 بايت إدخال / 128 بايت إخراج
معدلات نقل البيانات	153.6 كيلوبايت/ثانية (ممتد)، 153.6 كيلوبايت/ثانية، 76.8 كيلوبايت/ثانية، 38.4 كيلوبايت/ثانية (قياسي)
نطاق عنوان الناقل	عنوان الناقل التسلسلي (SBA) من 0 إلى 31
سعة التوسع	ما يصل إلى 8 رفوف توسع (إجمالي 64 وحدة إدخال/إخراج)
السحب الحالي المحلي	250 مللي أمبير عند 5 فولت تيار مستمر؛ 10 مللي أمبير عند 3.3 فولت تيار مستمر (من مصدر طاقة اللوحة الخلفية)
خيارات مقاومة الطرف	سلكي أو قابل للتحديد: 75، 100، 120، أو 150 أوم
درجة حرارة التشغيل	0 إلى +60 درجة مئوية

سرعة اتصال ناقل اللوحة الخلفية وتحجيم كثافة الإدخال/الإخراج

تعمل بنية واجهة IC200GBI001 كوحدة تحكم فرعية محلية لتوسيع كثافة الإدخال/الإخراج عن طريق تجميع ما يصل إلى 1024 نقطة بيانات منفصلة و128 بايت من المتغيرات التناظرية في عقدة واحدة. تعالج المنطق الداخلي للوحدة سجلات المستوى الفرعي محليًا، وتحول حالات الإدخال/الإخراج إلى رموز حرجة للوقت محسّنة لملفات تعريف نقل Genius Bus القياسية. للحفاظ على تتبع البيانات المحدد عبر الطوبولوجيا الموسعة، يوفر جهاز إرسال واستقبال الناقل الداخلي مسارين للأسلاك المادية لتكرار خط الشبكة التسلسلي. تسمح شبكات الإنهاء القابلة للتحديد المدمجة (من 75 إلى 150 أوم) بمطابقة مقاومة خط النقل في الموقع، مما يحمي سرعة اتصال ناقل اللوحة الخلفية من انعكاسات البيانات وتسرب الحزم الكهرومغناطيسية.

الأسئلة الشائعة

س: كيف يتم تحديد وتعديل عنوان الشبكة المادي على واجهة الأجهزة IC200GBI001؟

ج: يجب ضبط تكوين عنوان الناقل التسلسلي (SBA) باستخدام شاشة محمولة باليد أو من خلال ملف تكوين البرنامج عبر واجهة اللوحة الخلفية. يفتقر الجهاز المادي إلى مفاتيح دوارة خارجية للحماية من التعديلات العرضية للعنوان أثناء التشغيل.

س: ما هي الإجراءات التي تنفذها واجهة الشبكة إذا فقدت إحدى قنوات كابلات Genius Bus الزائدة عن الحاجة الاتصال؟

ج: يراقب محرك الاتصالات الداخلي خطوط البيانات باستمرار. إذا فشل الناقل A، يحول المنطق حركة البيانات إلى الناقل B دون تعطيل دورة الإدخال/الإخراج الحالية أو تغيير سجلات الحالة المحلية، مع ضبط مؤشر LED التشخيصي في اللوحة الأمامية للإشارة إلى خطأ في الخط.

س: هل يجوز إدخال أو إخراج وحدات الإدخال/الإخراج المجاورة من رف Versamax بينما تقوم IC200GBI001 بتحديث رموز الشبكة بنشاط؟

ج: نعم. تدعم بنية اللوحة الخلفية Versamax التبديل السريع عبر الإنترنت لوحدات الإدخال/الإخراج القياسية. ومع ذلك، يجب أن تظل وحدة واجهة IC200GBI001 نفسها مزودة بالطاقة ومثبتة لمنع انقطاع كامل لكتلة بيانات العقدة البعيدة.

إرشادات التثبيت الميداني

محاذاة التركيب الأساسي والتأريض: ثبّت هيكل الوحدة بإحكام على مسار سكة DIN علوية نظيفة مقاس 35 مم. اربط مشبك التأريض المدمج مباشرة على لوحة خلفية معدنية غير مطلية للحفاظ على مسار منخفض المقاومة لتحويل الضوضاء الكهربائية.
تكوين أسلاك Genius Bus: قم بتوصيل زوج البيانات التسلسلي الوارد باستخدام كابلات زوج ملتف محمية معتمدة مصممة لشبكات اتصال Genius. حافظ على نمط دقيق من "السلسلة المتتالية" من عقدة إلى عقدة، وتجنب تكوينات "النجمة" أو "T-tap" المتفرعة.
التحقق من إنهاء المقاومة: قم بتنشيط مقاومة الإنهاء المناسبة للأجهزة عند الطرفين الماديين لقطعة الجذع. تحقق من عزل آليات الإنهاء للعقد الوسيطة لتجنب التحميل الزائد على أجهزة الإرسال والاستقبال للطبقة المادية.
حدود الحرارة بالحمل الحراري: اترك مسافة لا تقل عن 50 مم من مساحة التصفية الرأسية حول مبيت الرف. حافظ على نمط تدفق هواء مستمر داخل حاوية الخزانة للحفاظ على جيب التشغيل المحلي ضمن حدود 0 إلى +60 درجة مئوية.
