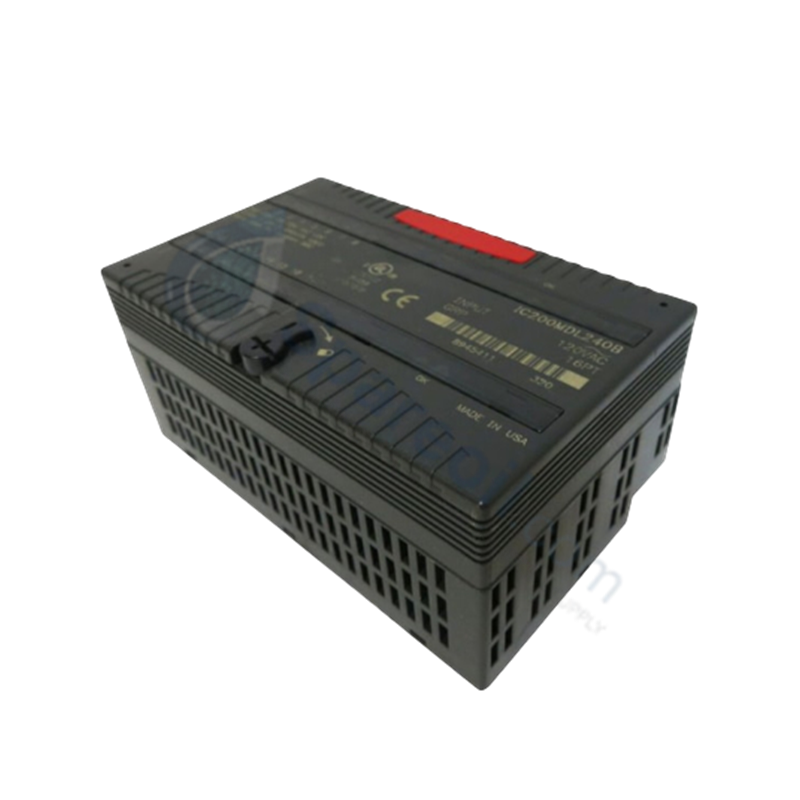

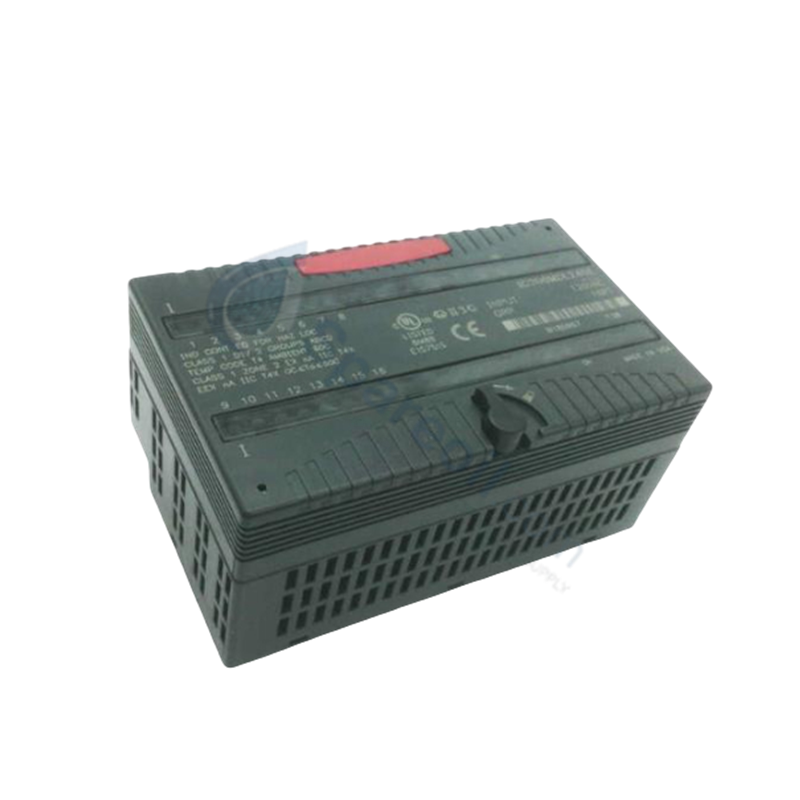

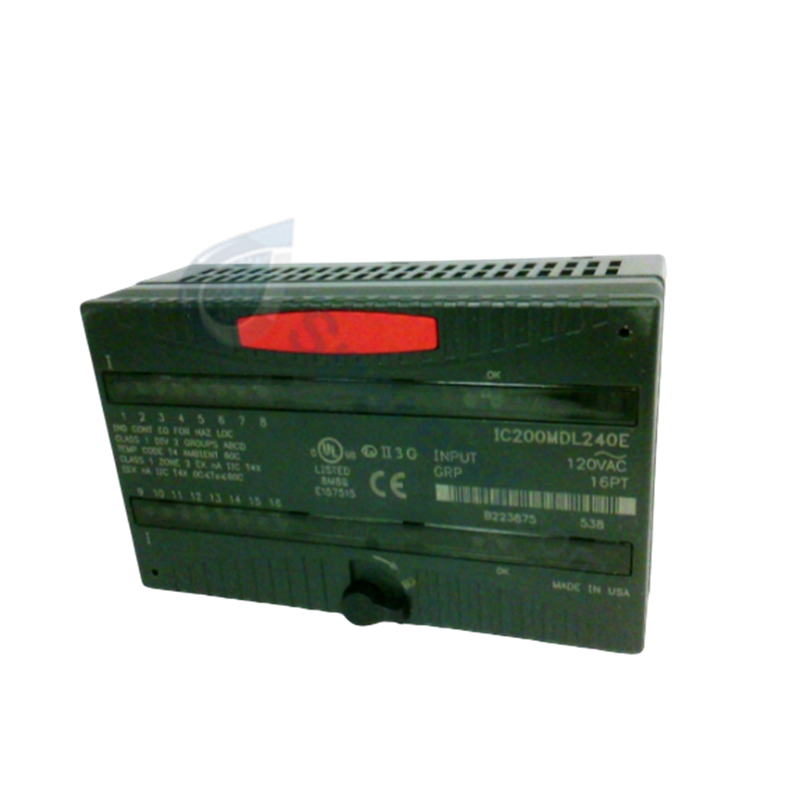

تم تكوين وحدة GE Fanuc IC200MDL240 (وحدة الإدخال المنفصلة IC200MDL240) لمعالجة إشارة التيار المتردد المنفصلة في أنظمة التحكم VersaMax، وتوفر هذه الوحدة تنفيذًا ماديًا/كهربائيًا مباشرًا. تقبل الوحدة 16 قناة إدخال منفصلة تعمل بجهد اسمي 120 فولت تيار متردد، وتحول الإشارات الثنائية الميدانية إلى تنسيق بيانات منفصلة 16 بت عبر ناقل اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC200MDL240 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.38 رطل (0.17 كجم) |
| الأبعاد | 110 مم × 66.8 مم × 50.0 مم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 110 مللي أمبير كحد أقصى تيار للوحة الخلفية عند 5 فولت تيار مستمر |
| عدد القنوات | 16 نقطة إدخال منفصلة (مجموعتان من 8 قنوات) |
| نطاق جهد الإدخال | 0-132 فولت تيار متردد (47-63 هرتز)، 120 فولت تيار متردد اسمي |
| نطاق حالة التشغيل (ON-State) | 70-132 فولت تيار متردد (7 مللي أمبير كحد أدنى للتيار) |
| نطاق حالة الإيقاف (OFF-State) | 0-40 فولت تيار متردد (1.5 مللي أمبير كحد أقصى للتيار) |
| مقاومة الإدخال | 8.6 كيلو أوم عند 60 هرتز |
| وقت الاستجابة | التشغيل: دورة واحدة؛ الإيقاف: 2 مللي ثانية كحد أدنى |
| الطاقة الخارجية | لا يلزم (المنطق يعمل بالطاقة من اللوحة الخلفية) |
| تصنيف العزل | من مجموعة إلى مجموعة: 250 فولت تيار متردد مستمر (1500 فولت تيار متردد لمدة دقيقة واحدة)؛ بصري/إطار: 1500 فولت تيار متردد |
| عرض الحالة | 16 مصباح LED فردي للقناة ومصباح LED واحد لحالة اللوحة الخلفية |
سرعة الاتصال بناقل اللوحة الخلفية وتوافق فلاش البرامج الثابتة
تقوم الوحدة بتنفيذ تقييم الإشارة الثنائية عبر مجموعتين من 8 قنوات، تتصل مباشرة بوحدات المعالجة المركزية VersaMax أو وحدات واجهة الشبكة (NIUs). تعتمد سرعة الاتصال باللوحة الخلفية على سحب تيار أقصى يبلغ 110 مللي أمبير من ناقل 5 فولت تيار مستمر، مما يلغي الحاجة إلى طاقة ميدانية خارجية لتشغيل دوائر المنطق الداخلية. يوفر العزل البصري عزلًا مستمرًا يبلغ 250 فولت تيار متردد بين مدخلات المستخدم ومنطق اللوحة الخلفية وأرضي إطار النظام. يتيح توافق فلاش البرامج الثابتة داخل وحدة التحكم المضيفة تعيين الإدخال/الإخراج بسلاسة والإبلاغ عن حالة التشخيص عبر مجموعة مصابيح LED المدمجة.
الأسئلة الشائعة
س: هل تتطلب وحدة IC200MDL240 مصدر طاقة خارجي لتشغيل مدخلات المجال؟
ج: لا يلزم مصدر طاقة خارجي؛ يسحب منطق الوحدة الداخلي كل الطاقة التشغيلية مباشرة من اللوحة الخلفية (110 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر).
س: ما هو مستوى العزل المتوفر بين قنوات الإدخال الفردية؟
ج: تتميز الوحدة بعزل بصري من مجموعة إلى مجموعة مصنف عند 250 فولت تيار متردد مستمر (1500 فولت تيار متردد لمدة دقيقة واحدة) بين مجموعتي القنوات الثماني.
س: هل يؤثر التثبيت العمودي على سكة DIN على أداء الوحدة؟
ج: تدعم الوحدة كلاً من اتجاهات التثبيت الأفقية والعمودية دون تخفيض في الأداء، على الرغم من أن تخفيضات الجهد الحراري للإدخال تنطبق عند 132 فولت تيار متردد.
إرشادات التثبيت الميداني
- قم بتثبيت القاعدة الحاملة على سكة DIN قياسية 35 مم في اتجاه أفقي أو رأسي.
- أدخل وحدة IC200MDL240 بإحكام في حامل الإدخال/الإخراج VersaMax حتى يتم تعشيق آليات القفل.
- قم بتوصيل مدخلات المجال 120 فولت تيار متردد الواردة بأطراف المجموعة المخصصة، مع الحفاظ على التوصيل المشترك المحايد لكل مجموعة من 8 قنوات.
- تحقق من فصل أسلاك الإشارة عن خطوط التيار المستمر عالية الجهد أو الخطوط الحثية الصاخبة لمنع تشويه الإشارة.
- قم بتشغيل اللوحة الخلفية للنظام وتأكد من أن مؤشر LED للوحة الخلفية يضيء باللون الأخضر للإشارة إلى الاتصال الصحيح.
