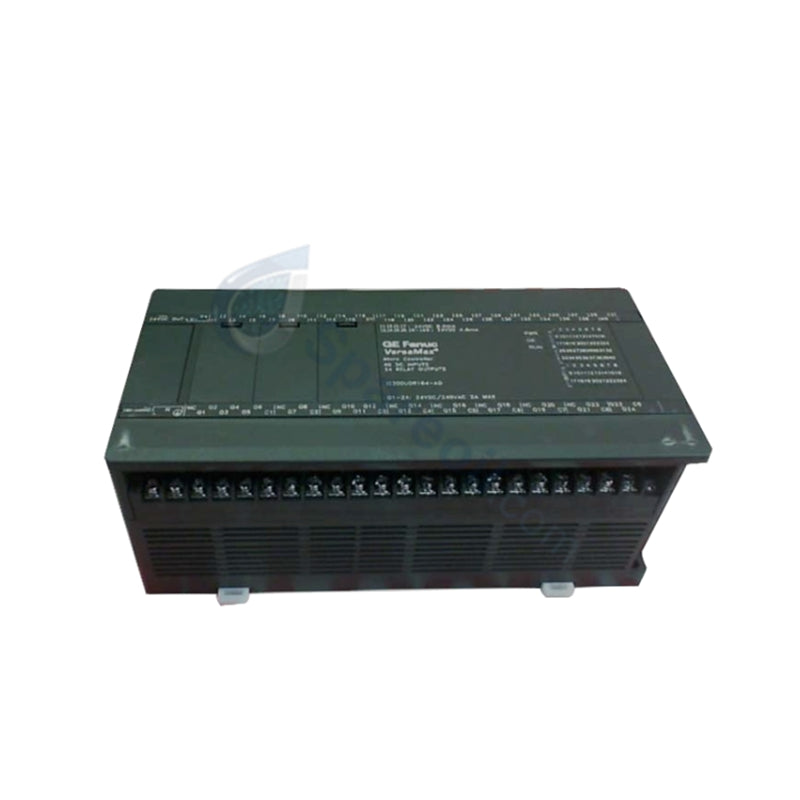

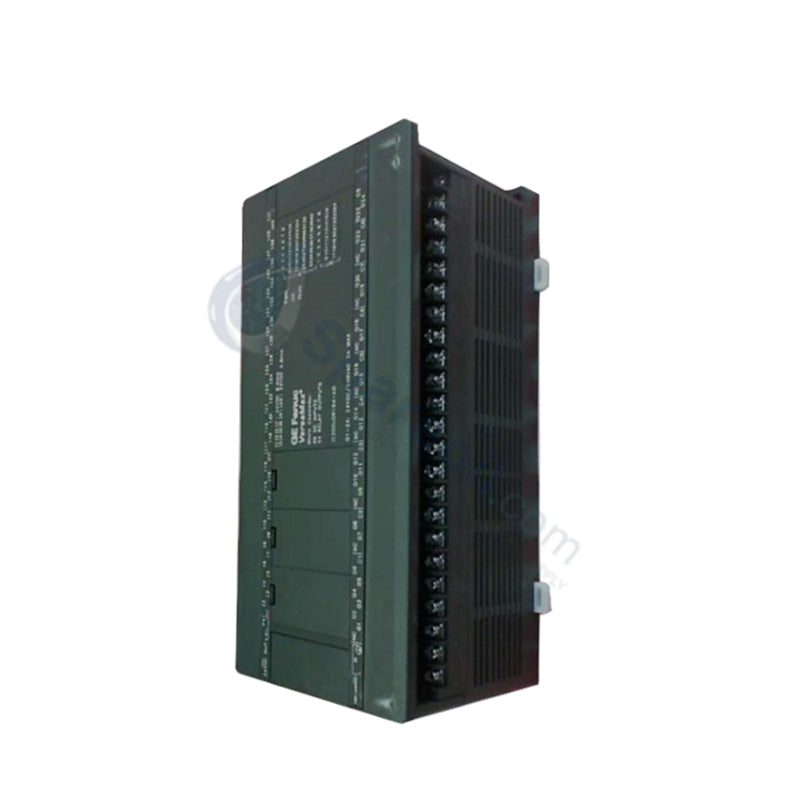

يعمل وحدة التحكم الدقيقة GE Fanuc IC200UDR164، المصنفة أيضًا باسم IC200UDR164، كمكون مادي مخصص لمعالجة الإشارات المباشرة وتنفيذ حلقة التحكم ضمن شبكات نظام VersaMax. تدمج الوحدة 40 مدخلًا منفصلاً للتيار المتردد/التيار المستمر و 24 مخرجًا لمرحل SPST مفتوحًا عادةً، وتدير 64 نقطة إدخال/إخراج إجمالية عبر وحدة المعالجة المحلية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IC200UDR164 |
| العلامة التجارية | GE Fanuc |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.00 رطل (0.91 كجم) |
| الأبعاد | حجم VersaMax Micro صغير |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | نطاق جهد إدخال 100-240 فولت تيار متردد (50-60 هرتز) |
| نقاط الإدخال/الإخراج المدمجة | 64 نقطة (40 إدخال / 24 مخرج) |
| نوع الإخراج | مخرجات مرحل مفتوح عادةً (SPST) |
| تصنيف الاتصال | 2 أمبير أقصى حمل مقاوم عند 24 فولت تيار مستمر و 240 فولت تيار متردد |
| منطق الإدخال | منطق إيجابي أو سلبي قابل للتكوين |
| وقت الثبات | 10 مللي ثانية عند 85-100 فولت تيار متردد؛ 20 مللي ثانية عند 100-265 فولت تيار متردد |
| أقصى تيار تدفق داخلي | 30 أمبير عند 200 فولت تيار متردد؛ 40 أمبير عند 265 فولت تيار متردد |
سرعة الاتصال عبر الناقل الخلفي وتوافق تحديث البرامج الثابتة
تنسق وحدة التحكم الدقيقة عمليات نقل البيانات عبر حافلات التوسعة الداخلية لتنفيذ دورات المنطق المحلية وإدارة إشارات الأجهزة الميدانية. يتم الحفاظ على معالجة الإدخال/الإخراج عالية الكثافة عبر 40 دائرة إدخال تدعم قطبية منطقية إيجابية أو سلبية قابلة للتحديد. يضمن توافق تحديث البرامج الثابتة داخل الوحدة التزامن في الوقت الفعلي أثناء دورات التنفيذ، مع الحفاظ على سلامة بيانات النظام أثناء انقطاعات طاقة الخط القصيرة عبر مكثفات التثبيت المدمجة المصنفة حتى 20 مللي ثانية عند جهود التشغيل الاسمية.
الأسئلة المتكررة
س: ما هي مواصفات ومحدوديات خرج الاتصال لـ IC200UDR164؟
ج: يوفر قسم الإخراج المدمج 24 جهة اتصال مرحل SPST مفتوحة عادةً، مصنفة لتحمل أقصى حمل مقاوم يبلغ 2 أمبير لكل قناة عند 24 فولت تيار مستمر أو 240 فولت تيار متردد.
س: ما هو مصدر الطاقة المطلوب لتشغيل وحدة التحكم الدقيقة؟
ج: تعمل الوحدة مباشرة من جهد خط تيار متردد يتراوح من 100 فولت تيار متردد إلى 240 فولت تيار متردد بتردد 50 إلى 60 هرتز.
س: ما هي المدة التي يمكن للوحدة أن تحافظ فيها على التشغيل أثناء انخفاض جهد التيار المتردد الرئيسي؟
ج: يوفر مصدر الطاقة الداخلي وقت ثبات يبلغ 10 مللي ثانية لجهد الخط بين 85-100 فولت تيار متردد وما يصل إلى 20 مللي ثانية لجهد يتراوح بين 100-265 فولت تيار متردد.
إرشادات التثبيت في الموقع
- قم بتركيب الوحدة بإحكام على سكة DIN قياسية 35 ملم أو قم بتثبيتها مباشرة على اللوحة الخلفية لخزانة كهربائية باستخدام أجهزة التثبيت.
- قم بتوصيل خطوط التيار المتردد الواردة (100-240 فولت تيار متردد) بأطراف الإدخال المخصصة للخط والمحايد والتأريض.
- تأكد من أن الأحمال الحثية الميدانية المتصلة بقنوات خرج المرحل تتميز بكابحات RC مناسبة أو ثنائيات Flyback لمنع تآكل القوس على نقاط تلامس SPST.
- قم بتأريض إطار وحدة التحكم بطرف تأريض الإطار الرئيسي باستخدام موصل نحاسي سميك.
- تحقق من مراعاة حدود تيار الاندفاع في تصميم حماية توزيع الطاقة (حتى 40 أمبير عند 265 فولت تيار متردد).
