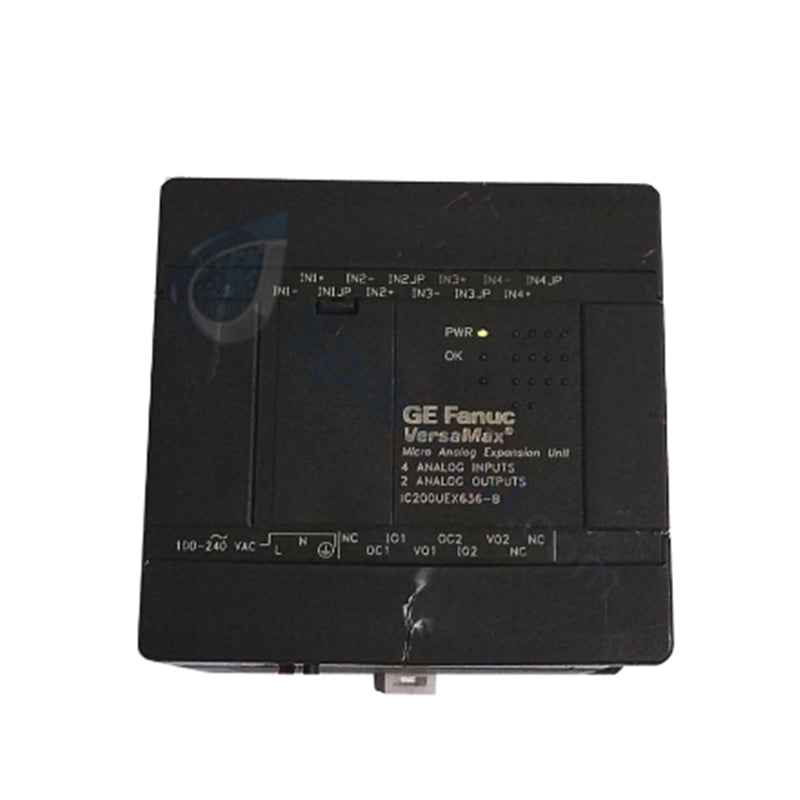

تعمل GE Fanuc IC200UEX636، والمفهرسة أيضًا باسم وحدة التوسع التناظرية IC200UEX636، كمكون أجهزة مخصص للحصول على الإشارات التناظرية المختلطة وتوليدها ضمن شبكات التحكم VersaMax Micro. تشتمل الوحدة على 4 قنوات إدخال تناظرية وقناتين إخراج تناظري لمعالجة حلقات الجهد والتيار الصناعية القياسية.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| النموذج | IC200UEX636 |
| العلامة التجارية | GE Fanuc |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 2.00 رطل (0.91 كجم) |
| الأبعاد | حجم VersaMax Micro صغير |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | جهد تشغيل اسمي 120/240 فولت تيار متردد |
| إجمالي المدخلات/المخرجات المدمجة | 6 قنوات تناظرية (4 مدخلات / 2 مخرجات) |
| نطاقات إشارة الإدخال | 0 إلى 10 فولت تيار مستمر، -10 إلى 10 فولت تيار مستمر، 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير |
| نطاقات إشارة الإخراج | 0 إلى 10 فولت تيار مستمر، 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير |
| دقة التحويل | 12 بت لكل من قنوات الإدخال والإخراج |
| طاقة مستشعر المستخدم | 200 مللي أمبير عند 24 فولت تيار مستمر |
سرعة الاتصال بحافلة اللوحة الخلفية وتوافق فلاش البرامج الثابتة
تتفاعل الوحدة التناظرية مباشرة مع قاعدة تحكم VersaMax Micro الرئيسية، مما يزيد من كثافة النظام التناظري الكلية عبر اتصالات التوسع المحلية. تقوم المحولات التناظرية إلى الرقمية والرقمية إلى التناظرية الداخلية بتنفيذ تحديد كمية الإشارة 12 بت، وتحديث سجلات البيانات في كل دورة مسح ضوئي. يضمن توافق فلاش البرامج الثابتة داخل وحدة المعالجة المركزية المضيفة نقل البيانات المتزامن عبر حافلة التوسع المحلية، بينما يوفر مصدر طاقة مساعد مدمج 200 مللي أمبير عند 24 فولت تيار مستمر لتغذية أجهزة الإرسال الميدانية الخارجية.
الأسئلة المتداولة
س: ما أنواع الإشارات الفيزيائية التي يمكن توصيلها بقنوات الإدخال في IC200UEX636؟
ج: تدعم قنوات الإدخال الأربع من 0 إلى 10 فولت تيار مستمر، ومن -10 إلى 10 فولت تيار مستمر، بالإضافة إلى حلقات تيار من 0 إلى 20 مللي أمبير ومن 4 إلى 20 مللي أمبير.
س: هل توفر الوحدة طاقة لأجهزة الاستشعار الميدانية الخارجية؟
ج: نعم، تتضمن الوحدة مخرج مصدر طاقة للمستخدم مدمجًا بتصنيف 200 مللي أمبير عند 24 فولت تيار مستمر.
س: ما الدقة الرقمية التي يوفرها IC200UEX636 للتحويل؟
ج: تعمل كل من المدخلات التناظرية الأربعة والمخرجات التناظرية الاثنتين بدقة تحويل تناظري إلى رقمي ورقمي إلى تناظري تبلغ 12 بت.
إرشادات التثبيت الميداني
- قم بتركيب وحدة التوسع بإحكام على سكة DIN قياسية مقاس 35 مم بجوار قاعدة وحدة التحكم VersaMax Micro الأساسية.
- قم بتوصيل كابل واجهة حافلة التوسع بين الوحدة الأساسية ووحدة IC200UEX636 قبل التشغيل.
- قم بتوصيل خطوط الإمداد الرئيسية 120/240 فولت تيار متردد بأطراف إدخال الطاقة بالوحدة وفقًا لقوانين الكهرباء المحلية.
- قم بتوجيه خطوط الإشارة التناظرية 4 إلى 20 مللي أمبير والجهد باستخدام كابلات ملتفة ومحمية، مع تأريض الدرع من طرف واحد فقط لمنع حلقات التأريض.
- تحقق من أن إجمالي سحب التيار من مخرج مستشعر 24 فولت تيار مستمر لا يتجاوز الحد الأقصى المقدر 200 مللي أمبير.
