ورقة البيانات والدليل الفني لـ IC693BEM331 GE Fanuc Series 90-30

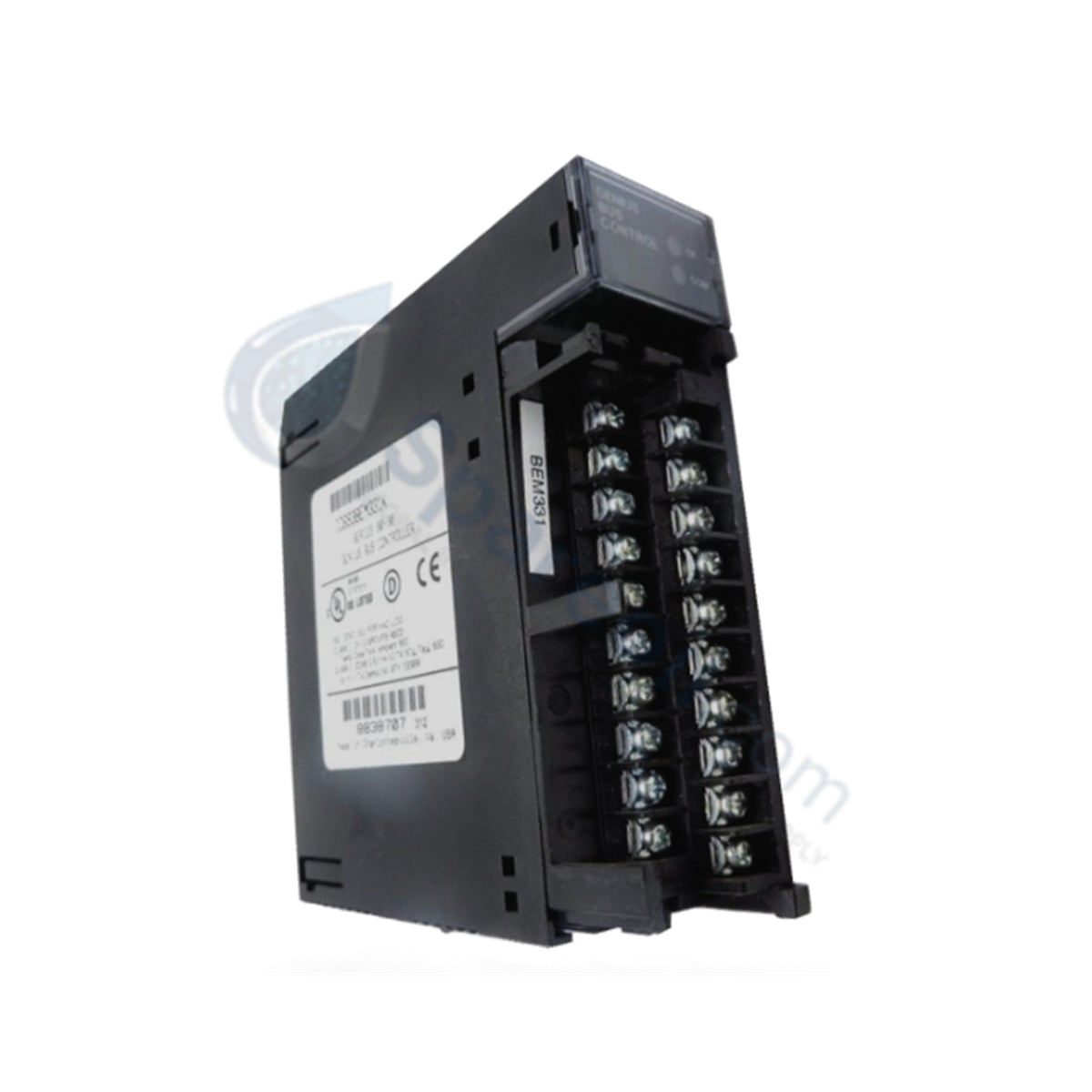

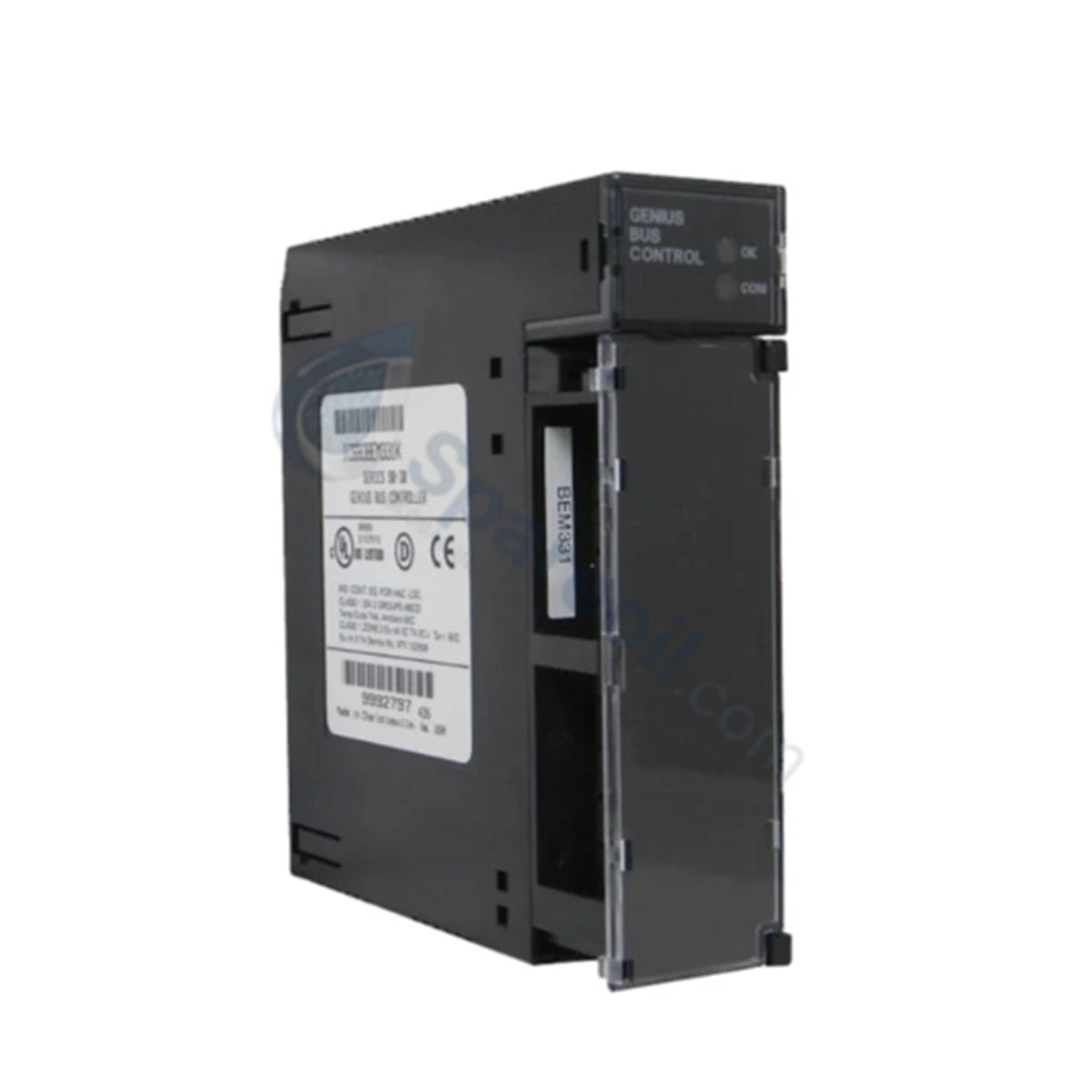

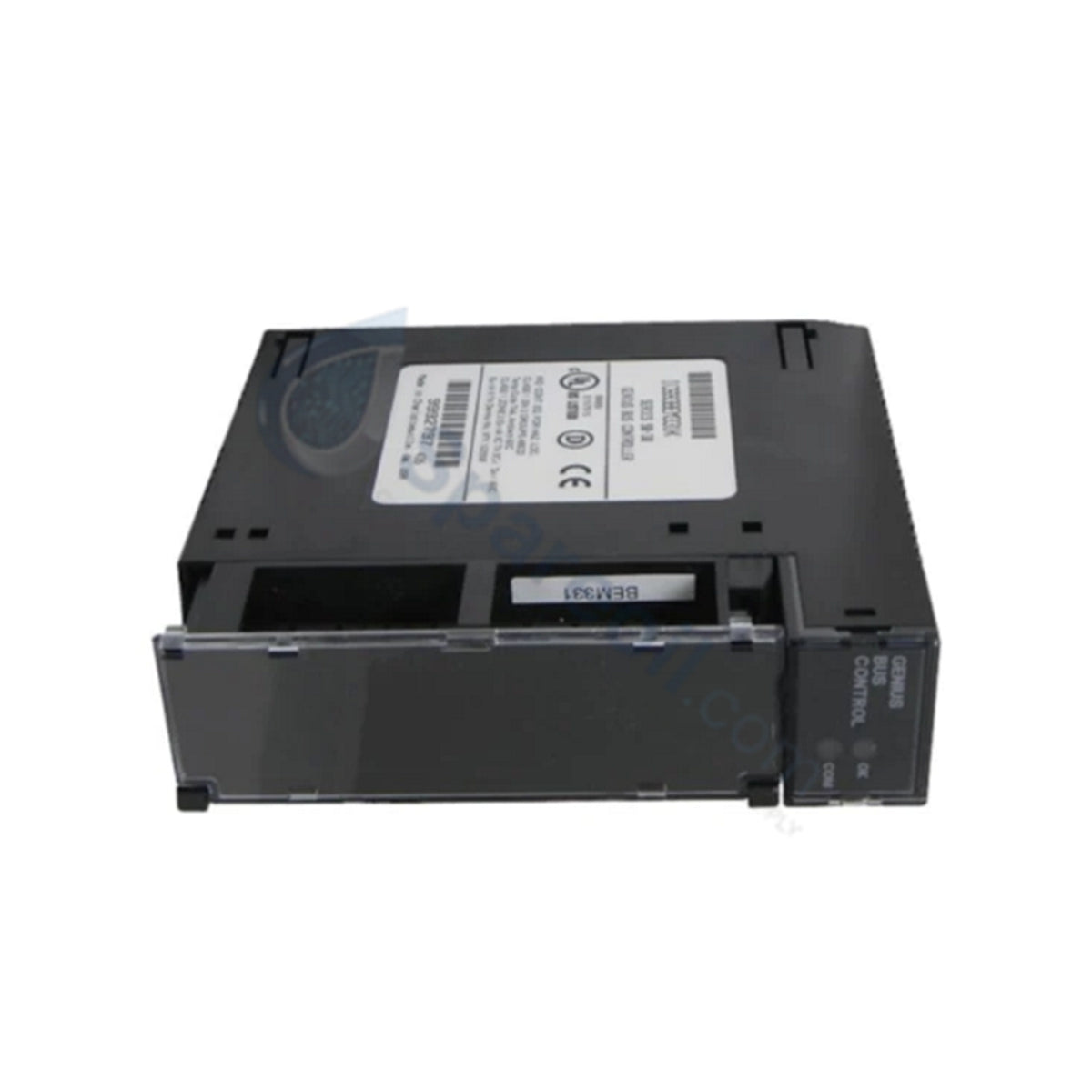

IC693BEM331 وحدة التحكم الناقلة Genius من سلسلة GE Fanuc 90-30

IC693BEM331 وحدة التحكم الناقلة Genius من سلسلة GE Fanuc 90-30

التوفر: 10 متوفر في المخزون

يعمل GE Fanuc IC693BEM331 كواجهة ناقل Genius الأساسية IC693BEM331 المستخدمة لتنفيذ ترجمة منطقية إلى بيانات الناقل عبر منصات Series 90-30....

رمز المنتج: IC693BEM331

Manufacturer: GE Fanuc
Product No.: IC693BEM331
Product Type: وحدات الاتصال الصناعية
Product Origin: USA
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل GE Fanuc IC693BEM331 كواجهة ناقل Genius الأساسية IC693BEM331 المستخدمة لتنفيذ ترجمة منطقية إلى بيانات الناقل عبر منصات Series 90-30.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	IC693BEM331
العلامة التجارية	GE Fanuc Emerson
الأصل	الولايات المتحدة
الوزن	0.40 كجم (0.88 رطل)
الأبعاد	عرض فتحة واحدة قياسية
درجة حرارة التشغيل	المعيار الصناعي 0 إلى 60 درجة مئوية (المحيطة)
استهلاك الطاقة	< 300 مللي أمبير عند 5 فولت تيار مستمر
جهد الإدخال	5 فولت تيار مستمر مستمد من اللوحة الخلفية Series 90-30
نوع الوحدة	واجهة ناقل Genius
تشخيصات بصرية محلية	2 مصابيح LED (موافق و COMM OK)
أقصى مخزن للبيانات	128 بايت من البيانات الواردة والصادرة
دعم العقدة	ما يصل إلى 31 جهاز إدخال/إخراج كحد أقصى لكل ناقل
تصنيف العلبة	IP20
توافق وحدة المعالجة المركزية المضيفة	IC693CPU311K, 321K, 331L أو أحدث؛ جميع إصدارات IC693CPU313, 323, 340, 341, 350, 351, 352, 360, 363, 364
متطلبات برنامج النظام الثابت	إصدار البرنامج الثابت 5.0 أو أحدث

Profinet / EtherNet/IP الشبكات الحتمية وتوسيع كثافة الإدخال/الإخراج

تقوم الوحدة بربط شبكات Genius القديمة بطبقات أتمتة أعلى عن طريق إدارة تعيين الروابط المادية مباشرة على اللوحة الخلفية المضيفة. يحافظ هذا التعيين على سرعة اتصال ثابتة لناقل اللوحة الخلفية أثناء توسيع النظام. عند التكامل مع شبكات Profinet / EtherNet/IP الحتمية عبر بوابات رئيسية، تنظم الوحدة ما يصل إلى 128 بايت من حزم البيانات الحتمية دون إرهاق جداول مهام وحدة المعالجة المركزية. يحافظ هذا الهيكل على التزامن المنظم عبر معلمات توسيع كثافة الإدخال/الإخراج الواسعة. كما يحافظ على سلامة التكوين الكلية، بشرط أن تفي معالجات المضيف بحدود توافق فلاش البرامج الثابتة الصريحة للإصدار 5.0 أو أعلى.

الأسئلة المتداولة

س: ما هو الحد الأقصى لعدد وحدات التحكم IC693BEM331 التي يمكن تثبيتها في هيكل واحد من سلسلة 90-30؟

ج: يدعم نظام PLC واحد من سلسلة 90-30 ما يصل إلى 8 وحدات تحكم ناقل Genius أو وحدات اتصالات Genius المحسنة في وقت واحد، بشرط أن تعمل وحدة المعالجة المركزية المضيفة بإصدار برنامج ثابت 5.0 أو أحدث.

س: كيف يتم تفسير التشخيصات البصرية من خلال مصابيح LED للوحة الأمامية؟

ج: يظل مؤشر LED OK مضيئًا بثبات بعد التنفيذ الناجح لتشخيصات بدء التشغيل. يظل مؤشر LED COMM OK مضيئًا باستمرار أثناء نقل بيانات الشبكة النشط ويومض للإشارة إلى الاتصالات المتقطعة أو أخطاء الخط.

إرشادات التثبيت الميداني

اعزل جميع مصادر الطاقة الرئيسية المتصلة باللوحة الأساسية Series 90-30 قبل إدخال أو إزالة وحدة التحكم في الناقل.
قم بمحاذاة اللوحة مع أدلة البطاقة الهيكلية لفتحة اللوحة الأساسية وادفع الوحدة بثبات حتى تتشابك موصلات الخلفية مع مسارات ناقل اللوحة الخلفية.
قم بإنهاء جميع أسلاك جذع شبكة Genius في كتلة طرفية باستخدام كابلات زوج ملتوي محمية عالية الجودة لتقليل توهين الإشارة والضوضاء النمطية المشتركة.
قم بتأريض درع كابل الاتصال مباشرة بقضيب التأريض المخصص للعلبة؛ تجنب خلط كابلات إشارات الشبكة الميدانية مع قنوات محركات التيار المتردد عالية الجهد داخل ممرات الأسلاك في اللوحة.
