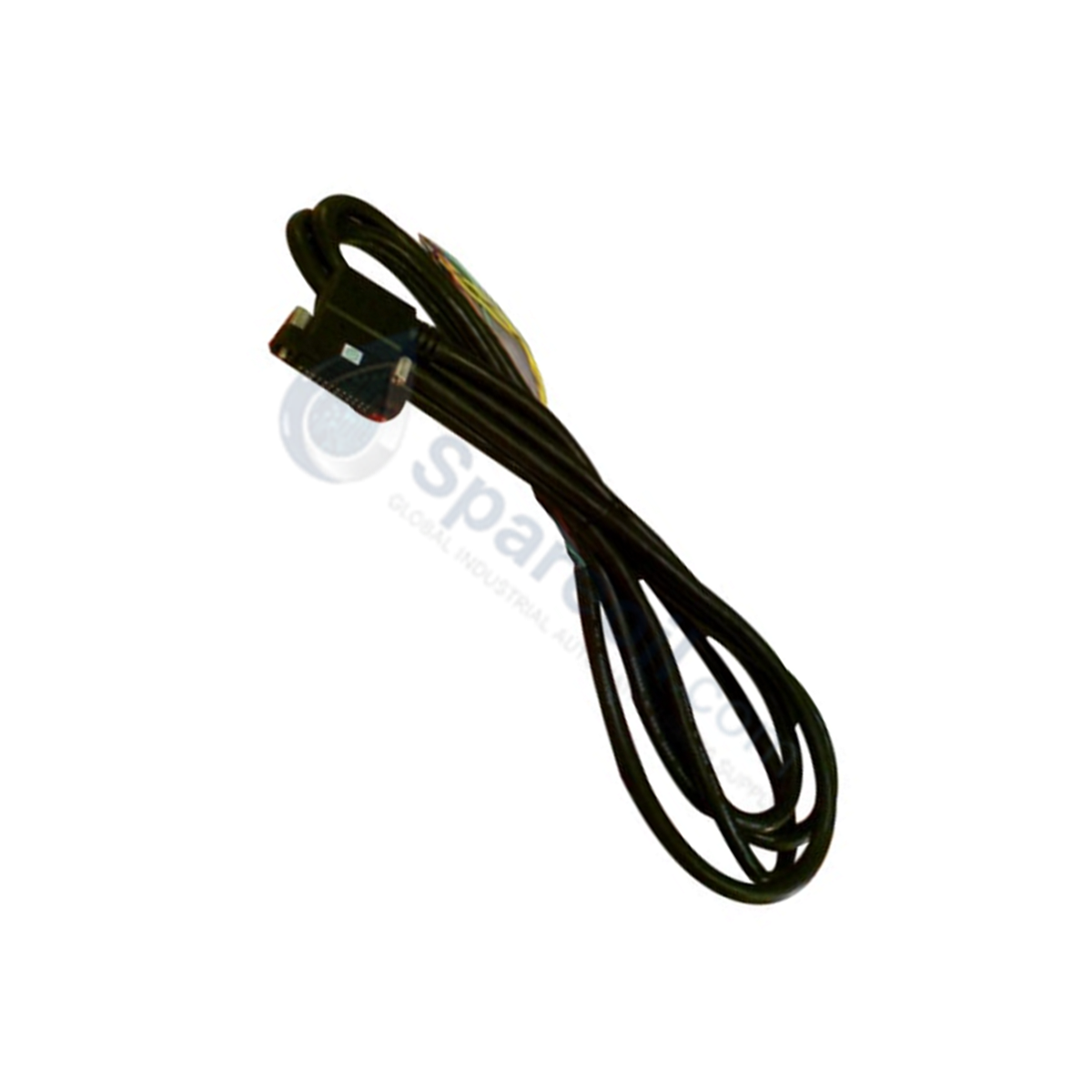

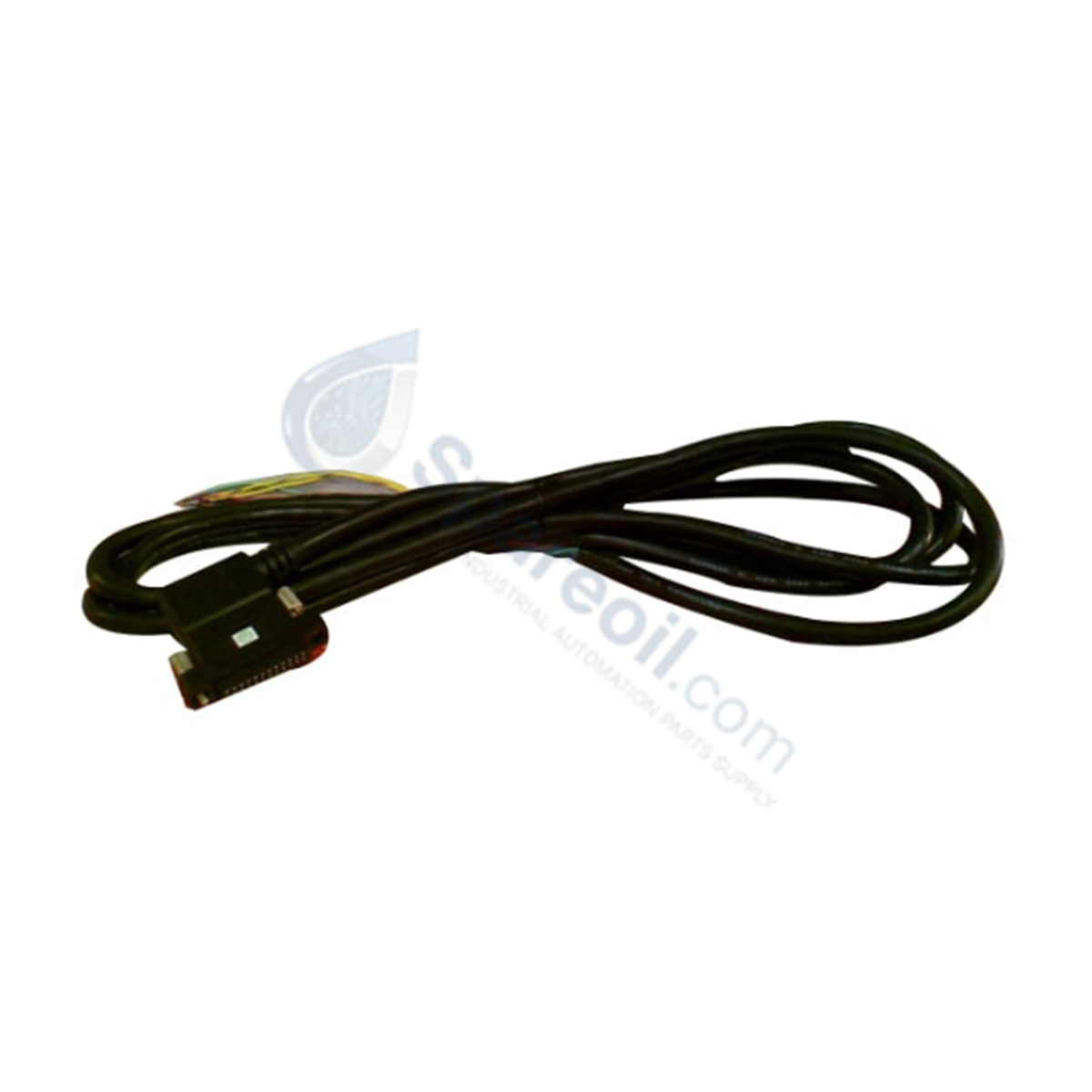

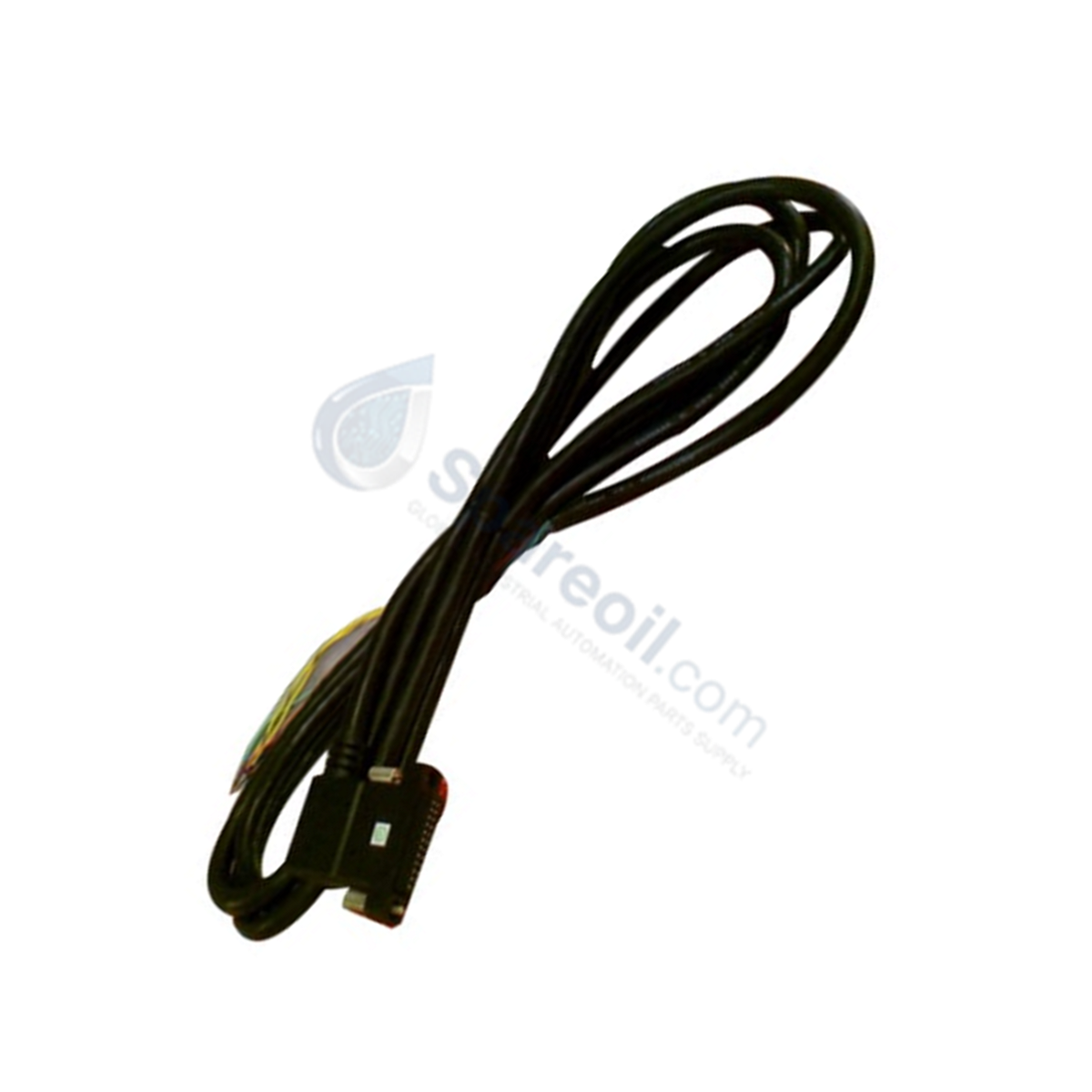

The GE Fanuc IC693CBL328, also cataloged as the IC693CBL328 High Density I/O Cable, operates as a dedicated hardware component for field signal wiring and point-to-point electrical interconnection within Series 90-30 platforms.
Hardware Specifications
| Parameter | Specification |
|---|---|
| Model | IC693CBL328 |
| Brand | GE Fanuc / Emerson |
| Origin | USA / As specified on label |
| Weight | 1.00 lbs (0.45 kg) |
| Dimensions | Cable length: 10 ft (3 m); Connector Depth Clearance: 2.0 in (51 mm) |
| Operating Temp | Standard industrial operating range |
| Power Consumption | Passive wiring interface (1.2 A current rating per conductor) |
| Cable Type | High density I/O wiring cable (Unshielded) |
| Conductor Gauge | 24 AWG (#24 AWG) solid color wire pairs with black tracer |
| PLC Side Connector | Right-angle 24-pin connector (Fujitsu FCN-365S024-AU compatible) |
| Field Side Interface | Flying leads (stripped/tinned wires) |
| Incompatible Modules | IC693 Axis Positioning Module |
| Compatible Modules | IC693MDL654, IC693MDL655, IC693MDL752, IC693MDL753, IC694 series high-density modules |
Backplane Bus Communication Velocity and I/O Density Scaling
The IC693CBL328 provides a direct physical signal interface between 32-point high-density discrete I/O modules and user-supplied field terminal blocks. Featuring a right-angle 24-pin Fujitsu connector, it optimizes depth clearance within control enclosures while supporting maximized I/O density scaling. The 3-meter assembly employs pre-wired 24 AWG solid conductors with black tracers, enabling pin-to-pin signal mapping without increasing local backplane communication latency or cycle time.
Frequently Asked Questions
Q: What physical connections are provided on each end of the IC693CBL328 cable?
A: One end is terminated with a right-angle 24-pin female Fujitsu FCN-365S024-AU compatible connector, while the opposite end consists of stripped, tinned flying leads for terminal wiring.
Q: Are there specific Series 90-30 modules that must not be connected using the IC693CBL328?
A: Yes. Although compatible with IC693 and IC694 high-density discrete I/O modules, the IC693CBL328 must not be connected to the IC693 Axis Positioning Module.
Field Installation Guidelines
- Seat the right-angle 24-pin connector firmly onto the 32-point module port until the connector latches engage, ensuring a minimum enclosure depth clearance of 2.0 inches (51 mm).
- Route the 10-foot unshielded cable assembly through panel wireways, maintaining separation from high-voltage AC conductors and drive wiring to avoid electromagnetic noise coupling.
- Match color-coded 24 AWG conductors and black tracer markings to field terminal point designations before securing individual wire leads.
- Ensure the cable assembly is installed away from direct sunlight and high ambient heat sources to preserve conductor insulation integrity.
